strawa FB-Anschlussverteiler
e-class 18-KH20-SFEE 15 Hkr.

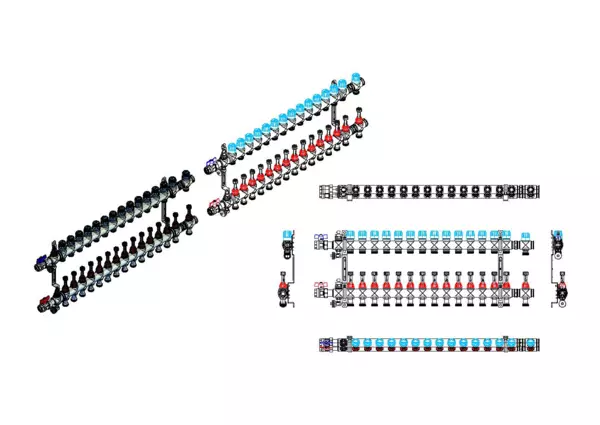

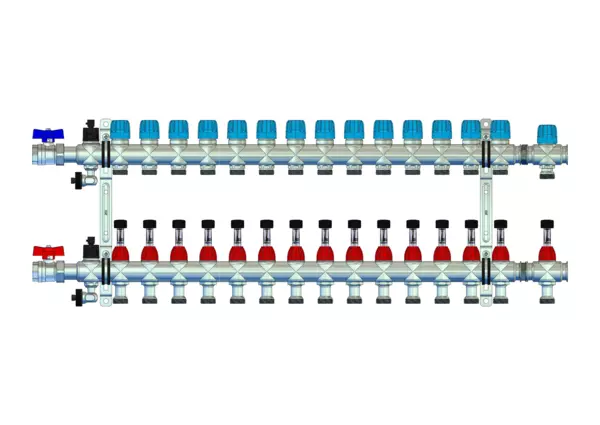

strawa FBH-Anschlussverteiler e-class 18-KH20-SFEE 15 Hkr. BxHxT: 925 x 320 x 67 mm DFA min/max. THV mit Aufnahme für EGO-Regelantrieb mit 3/4" Kugelhahn und Spül-, Füll-, Entleer- und Entlüftungsventil
Artikelnummer: 1018210015
Listenpreis: 754,10 €
strawa FB-Anschlussverteiler e-class 18-KH20-SFEE 15 Hkr.
mit Spül-, Füll, Entleer- und Entlüftungsventil
/produktgruppe/mit-spuel-fuell-entleer-und-entlueftungsventil-2
1018210015
Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa FB-Anschlussverteiler e-class 18-KH20-SFEE 15 Hkr.
1. Beschreibung:Anschlussverteiler für Flächenheizung und -kühlung, manuell integrierte Durchflussanzeiger und Ventileinsätze mit EGO-Schnellverschluss, mit Anschlussgarnitur ohne Wärmezählung
Der Anschlussverteiler gewährleistet über das EGO-System den vollautomatischen hydraulischen Abgleich der Heizkreise in der Station. Das EGO-System besteht aus Anschlussverteiler e-class 18 und für jeden Heizkreis ein intelligenter autonomer elektrothermischer EGO-Regelantrieb (nicht im Lieferumfang)
2. Technische Daten:
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 ° C
- max. Betriebsdruck 4 bar
- Kvs-Wert pro Heizkreis: 1,08 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit min/max Durchflussanzeiger (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit EGO-Schnellverschluss (Kvs=2,56 m³/h)
- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4"IG)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 3/4" IG
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Der Anschlussverteiler für Flächenheizung aus Edelstahl ermöglicht über das EGO-System den automatischen hydraulischen Abgleich.
Das EGO-System besteht aus dem Anschlussverteiler und pro Heizkreis einem intelligenten autonomen elektrothermischen EGO-Regelantrieb (nicht im Lieferumfang).
Durch den EGO-Schnellverschluss lassen sich die Regelantriebe schnell auf den Thermostatventilen aus Edelstahl auf den Rücklaufbalken montieren.
An den integrieten Durchflussanzeigern min/max. aus Edelstahl und Kunststoff im Vorlaufbalken lassen sich die Durchflüsse der Heizkreise erkennen.
Der Durchflussanzeiger ist absperrbar, eine manuelle Einregulierung der Heizkreise am Durchflussanzeiger entfällt.
Über die Spül-, Füll-, Entleer- und Entlüftungsventile lassen sich die Heizkreise füllen, spülen und können entlüftet werden.
Als Absperrung sind am Primäranschluss des Verteilers 3/4" Kugelhähne montiert.
Die Sekundäranschlüsse der Heizkreise bestehen aus einem 3/4" Außengewinde mit Eurokonus, passend für Klemmverschraubungen.
Über den schallentkoppelten Doppelwandhalter kann der Verteiler im Verteilerschrank oder an der Wand/Decke montiert werden, alle Einbaulagen sind zulässig.
Verwendung nur in Verbindung mit EGO-Regelantrieben mit Schnellverschluss.
Die Durchflussanzeiger müssen voll geöffent werden.
strawa FBH-Anschlussverteiler e-class 18-KH20-SFEE 15 Hkr.
1. Beschreibung:
Anschlussverteiler für Flächenheizung und -kühlung, manuell integrierte Durchflussanzeiger und Ventileinsätze mit EGO-Schnellverschluss, mit Anschlussgarnitur ohne Wärmezählung
Der Anschlussverteiler gewährleistet über das EGO-System den vollautomatischen hydraulischen Abgleich der Heizkreise in der Station. Das EGO-System besteht aus Anschlussverteiler e-class 18 und für jeden Heizkreis ein intelligenter autonomer elektrothermischer EGO-Regelantrieb (nicht im Lieferumfang)
2. Technische Daten:
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 ° C
- max. Betriebsdruck 4 bar
- Kvs-Wert pro Heizkreis: 1,08 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit min/max Durchflussanzeiger (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit EGO-Schnellverschluss (Kvs=2,56 m³/h)
- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4"IG)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 3/4" IG
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Abmessung (Breite x Höhe x Tiefe): 925 x 320 x 67 mm
Gewicht: 5,975 kg
EAN: 4061323093878
Warennummer: 84818059
Artikelnummer: 1018210015
Warengruppe: 101
URL: https://www.strawa.com/produkt/1018210015
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa FBH-Anschlussverteiler
e-class 18-KH20-SFEE 15 Hkr.
BxHxT: 925 x 320 x 67 mm
Durchflussanzeiger min/max.
Thermostatventileinsatz mit Aufnahme für
EGO-Regelantrieb mit 3/4" Kugelhahn und
Spül-, Füll-, Entleer- und
Entlüftungsventil
EAN: 4061323093878
Artikelnummer: 1018210015
Warengruppe: 101
Warennummer: 84818059
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323093878
Listenpreis754,10 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84818059
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)925
Höhe (mm)320
Tiefe (mm)67
Gewicht (kg)5,975
Verpackungsabmessungen
Breite (mm)1110
Höhe (mm)85
Tiefe (mm)300
Gewicht (kg)6,51
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Ja
Werkstoff rostfreier Stahl
Position primärer Anschluss links/rechts
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) 17,4 kW
Max. Heizleistung (bei Primär dT = 20K) 49,8 kW
Mediumtemperatur (Dauerbetrieb) 0 - 60 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 4 bar
Mit Mischventil Nein
Erweiterbar Ja
Max. Anzahl zusätzlicher Heizkreise 5
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Nein
Mit Rückschlagklappe Nein
Mit Umwälzpumpe Nein
Art der Pumpe (interne Pumpe) -
Druckstufe Artikel PN 4
Mit Regler Nein
Hydraulischer Abgleich dynamisch
Volumenstrommessung analog
Mit Thermometer Nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Ja
Mit Manometer Nein
Mit Füll-/Entleerungshahn Ja
Anzahl der Gruppen sekundär 15
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung 0 - 180 l/h
Mit thermischem Stellantrieb Nein
Hublänge Antrieb 4 mm
Mit Keramikventil Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Ja
Breite 925 mm
Höhe 320 mm
Tiefe 67 mm
Mit Umbau Nein
