1. Beschreibung:
Die strawaLiviX Box Klima ist ein universeller Heizungs-/Kühlungs- und Einzelraumregler für Flächenheiz- und -kühlsysteme. In Verbindung mit bis zu 8 strawaLiviX Raumcontrollern Klima ermöglicht dieser eine effiziente Nutzung und Funktionskontrolle Ihrer Flächenheizung oder -kühlung bei intuitiver Bedienbarkeit. Die Eingänge und Ausgänge sind über strawaLiviX Raumcontroller Klima frei belegbar, so dass unterschiedlichste Heiz- bzw-kühlsysteme realisierbar sind.
Wichtige Merkmale der strawaLiviX Box:
- Regelung von 8 Heiz- bzw. Kühlzonen mit je 1 - 4 Stellantrieben
- Erfassung der Raumtemperatur und Luftfeuchtigkeit in Verbindung mit strawaLiviX Raumcontrollern Klima oder strawaLIviX Raumsensoren Klima
- optional witterungsgeführt über Außentemperatursensor
- optional Ansteuerung der Heizkreispumpe und des Mischers (PWM oder 0-10V) möglich
- 2 getrennte CAN-Bus Schnittstellen für Gebäudenetzwerk und privates Etagen- oder Wohnungsnetzwerk
- vernetzbar mit anderen strawa Produkten über CAN-Bus
- Ansteuerung von Mischern, Ventilen und Energieerzeuger über 0-10V / PWM
- 2 zusätzliche potenzialfreie Wechselkontakte (Klemmen J und K) für flexible Belegung
- optional verwendbar mit Standard-Raumthermostaten
- einfach zu installieren durch innovative Zugentlastung und farbige Klemmleiste
- optional bis zu 20 1-Wire Temperatursensoren anschließbar
2. Technische Daten:
Temperaturreglerklasse (ErP): 8
Energieeffizienz (ErP): 5%
Standbyverlust: 0,5 W
Anforderungsart invertierbare Wärmepumpe: "Ein/Aus" und/oder "modulierend"
2.1 Elektrische Daten:
Spannungsversorgung: 230 VAC (+/- 5%), 50-60 Hz
Leistungsaufnahme / Standby: 0,5 - 2,5 W/ 0,5 W
Interne Sicherung 1: 1 (Pos A, links) 4 A träge 250 V Absicherung für Klemmbereich A und Elektronik
Interne Sicherung 2: 1 (Pos B, rechts) 4 A träge 250 V Absicherung für Klemmbereich B - I
Schutzart: IP30
Schutzklasse / Überspannungskategorie: II / II
2.2 Eingänge:
1-Wire Temperaturfühler powered, 3-Leiter-System
- Anzahl: bis zu 20 Stück
- Messbereich: -55 °C ... 125 °C (3 polige Ausführung)
2.3 Ausgänge:
Schaltrelais: Ausgänge:
- Anzahl 11
Relais Heizungspumpe:
- Anzahl 1
- 230 VAC, 4 A, (AC1 920 VA, AC3 185 W)
Relais Stellantriebe:
- Anzahl 8
- 230 VAC, 4 A, (AC1 920 VA, AC3 185 W)
Relais Zusatzfunktion:
- Anzahl 2
- Potentialfrei max. 4 A
PWM Ausgang:
- Anzahl 1
- ausgelegt für 10 kOhm Bürde / Freq. 1 kHz, Pegel 10 V
0-10V Ausgang:
- Anzahl 1
0-10V / PWM Ausgang:
- Anzahl 1 (umschaltbar)
Spannungsausgang 24 VDC:
- Anzahl 3
- gesamt max. 12W für externe Geräte z.B. strawaLiviX Raumcontroller Klima
2.4 Schnittstellen:
Feldbus:
- Anzahl 2 x CAN-Bus
- isoliert Gebäude-CAN-Bus und Privat-CAN-Bus
2.5 Max. Kabellänge:
strawaLiviX Raumsensoren Klima:
- Kabellänge des Gesamtsystems 100 m, geeignetes Twisted Pair Kabel verwenden
- Besonders bei Verwendung von strawaLiviX Raumthermostaten Klima auf ausreichenden Leiterquerschnitt achten um unzulässigen Spannungsabfall zu vermeiden
CAN:
- Kabellänge < 3 m, bei >= 3 m ist ein abgeschirmtes Twisted-Pair-Kabel zu verwenden
- Die Abschirmung einseitig mit dem Schutzleiter verbinden
- Maximale Kabellänge des Gesamtsystems 200 m
0-10V/PWM: Kabellänge < 3 m
24 VDC: Kabellänge < 30 m
mechanisches Relais: Kabelklänge < 30 m
Zulässige Umgebungsbedingungen:
- bei Betrieb: 0 °C - 40 °C, max. 85 % rel. Feuchte bei 25 °C
- bei Transport/Lagerung: 0 °C - 60 °C, keine Betauung zulässig
Sonstige Daten und Abmessungen:
- Gehäuseausführung: mehrteilig ABS
- Einbaumöglichkeiten: Hutschienenaufnahme oder Wandmontage auf Hutschiene

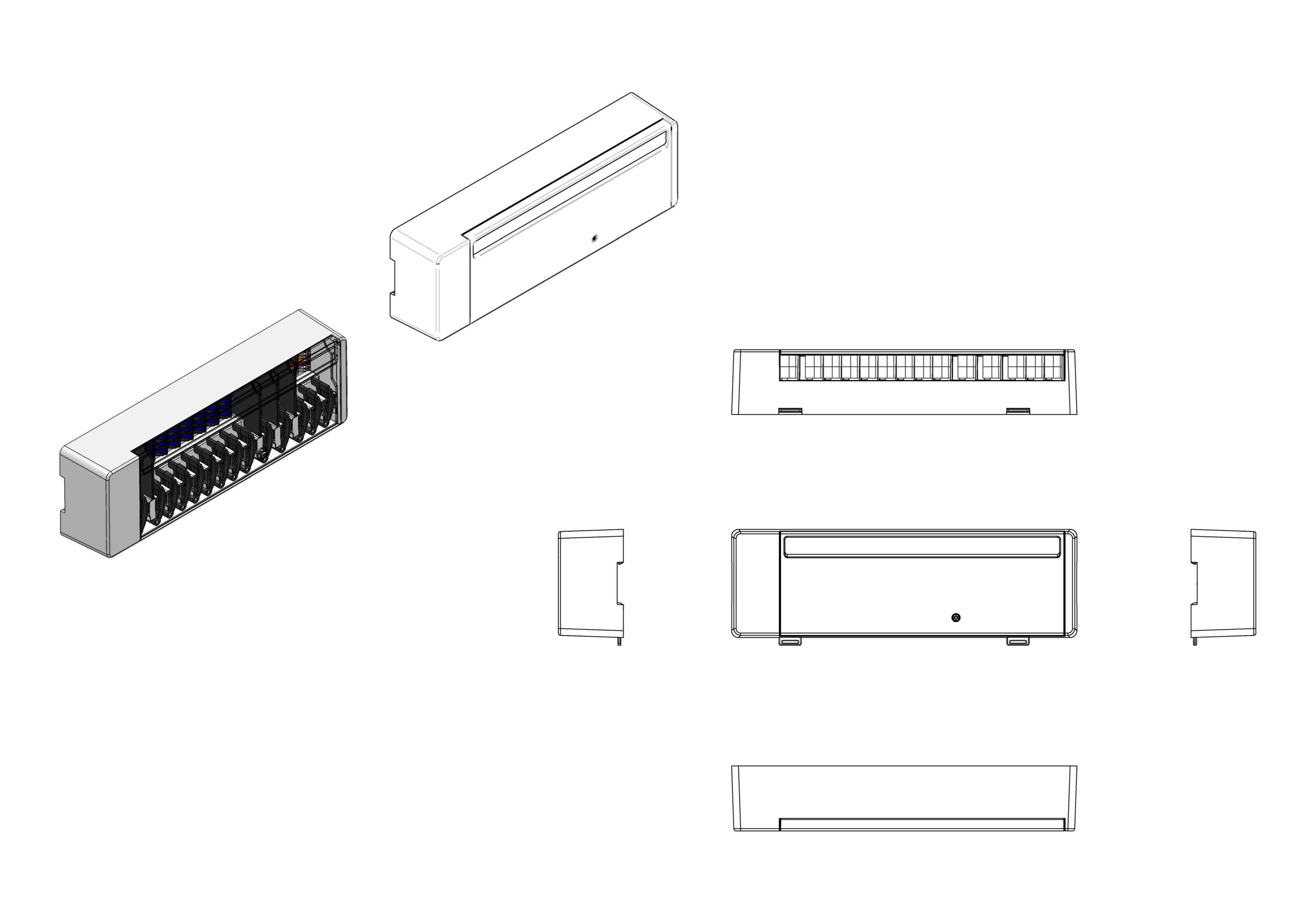

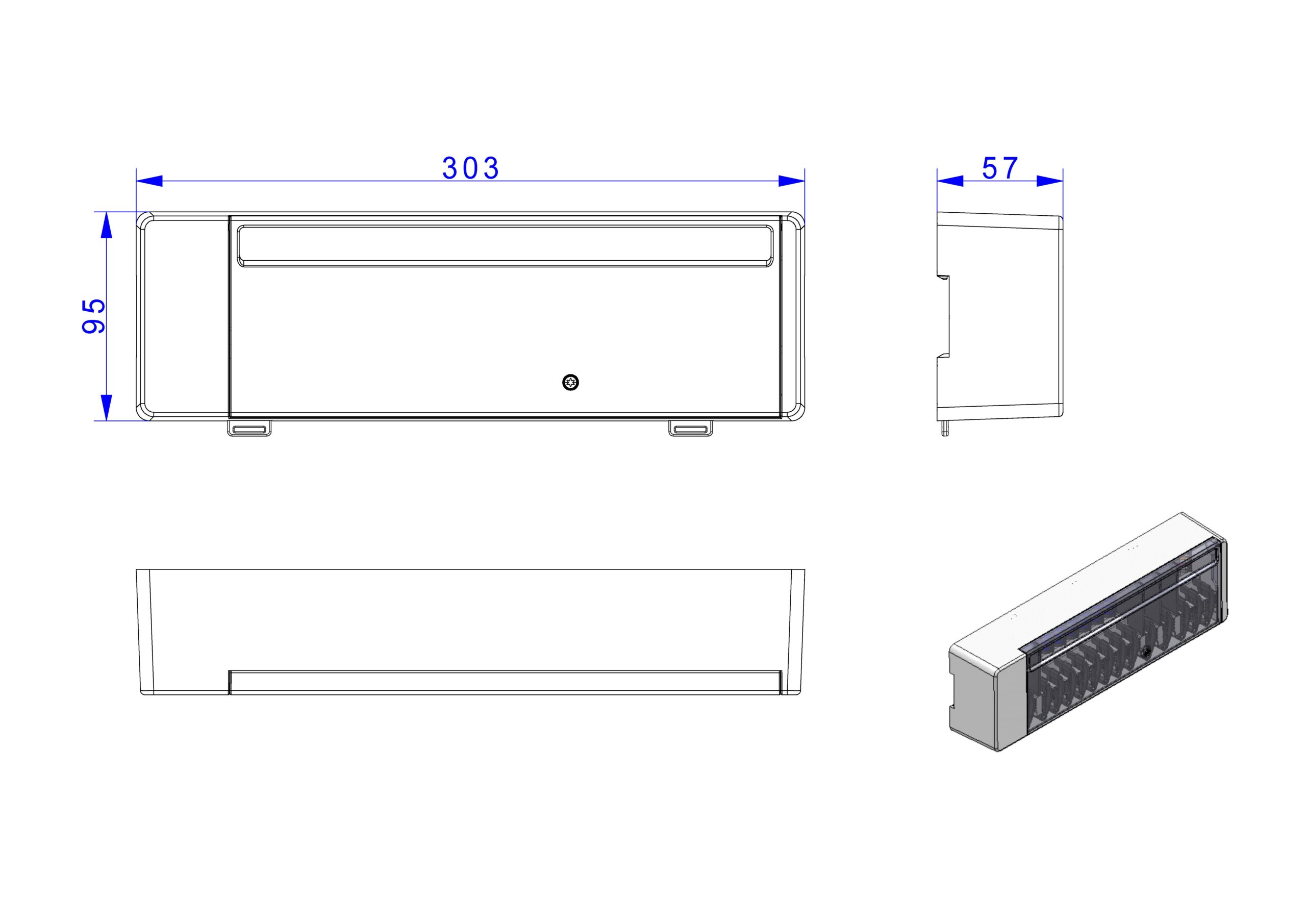

- Abmessungen gesamt: 95 mm x 303 mm x 57 mm
- Leuchtdiode: 14 x LED grün
- Echtzeituhr: RTC mit 24 Stunden Gangreserve
- Bedienung: über strawaLiviX Raumcontroller Klima
Lieferumfang:

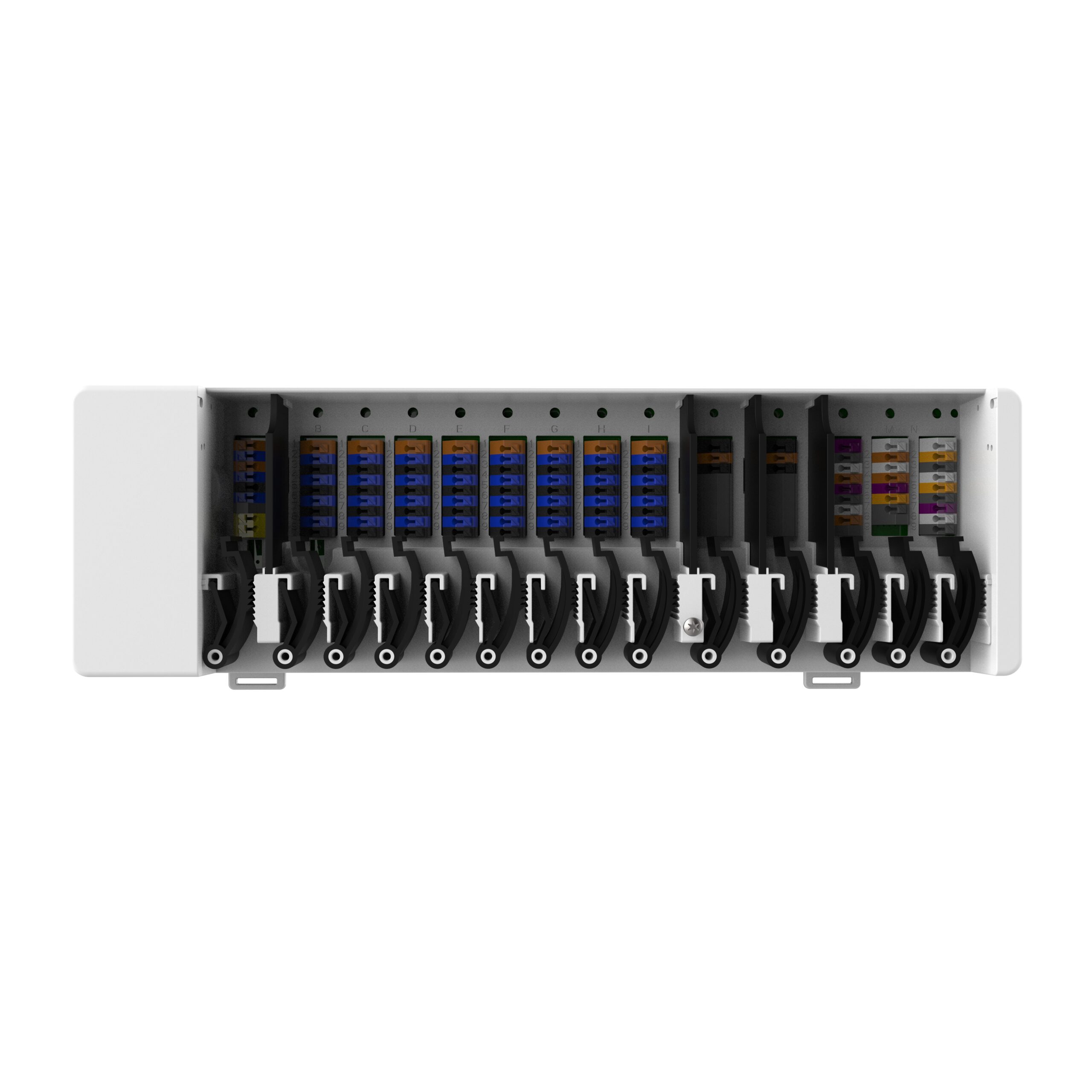

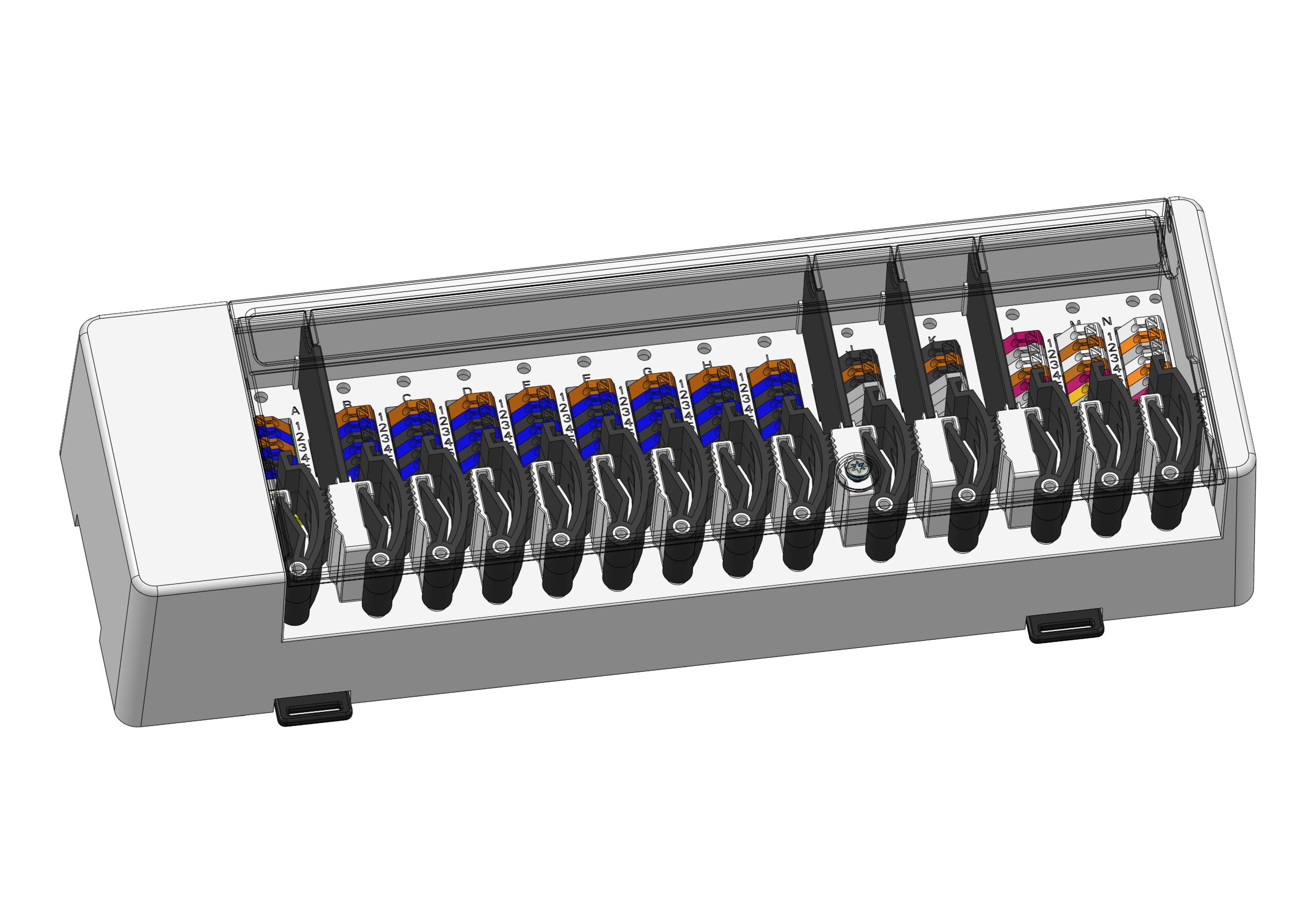

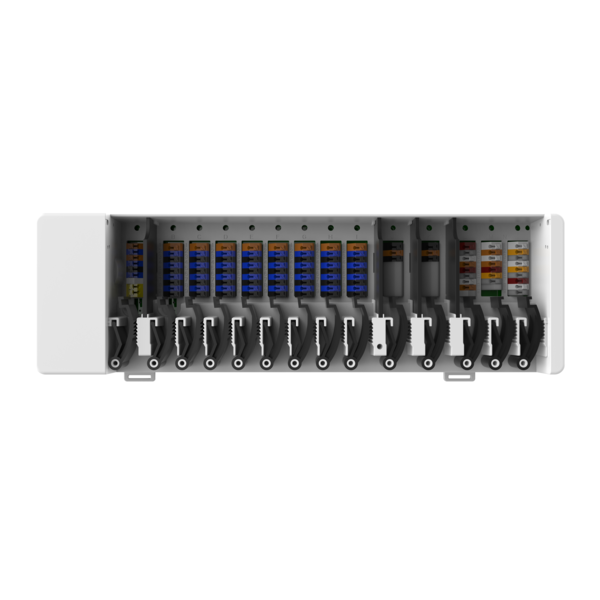

- Heizkreisregler für Flächenheizungen strawaLiviX Box Klima
- Ersatzsicherung
- zusätzliche Trennwand für Nutzung von nicht 230VAC Stellantrieben
- DIN Hutschiene H=35mm L=280mm 2 Schrauben 3,5 x 35mm und 2 Dübel S6
- strawaLiviX Box Klima Montage- und Bedienungsanleitung

Abmessung (Breite x Höhe x Tiefe): 297 x 56 x 90 mm
Gewicht: 0,82 kg
EAN: 4061323170104
Warennummer: 90321020
Artikelnummer: 2110000001
Warengruppe: 211
URL: https://www.strawa.com/produkt/2110000001

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 444 Niederspannungsinstallationsanlagen
Leistungsbereich STLB-Bau (2021-04) 070 Gebäudeautomation
