strawa Comfort Vorverdrahtung RT8-STA14
+ EGO-M30 230V Heizen/Kühlen 8 Hkr.

strawa Comfort Vorverdrahtung RT8-STA14+ EGO-M30 230V Heizen/Kühlen 8 Hkr.

Kategorie: Regelungs- und Elektrokomponenten Vorverdrahtungen in Comfort-Anschlussstationen

Artikelnummer: 2110010508

Listenpreis: 878,30 €

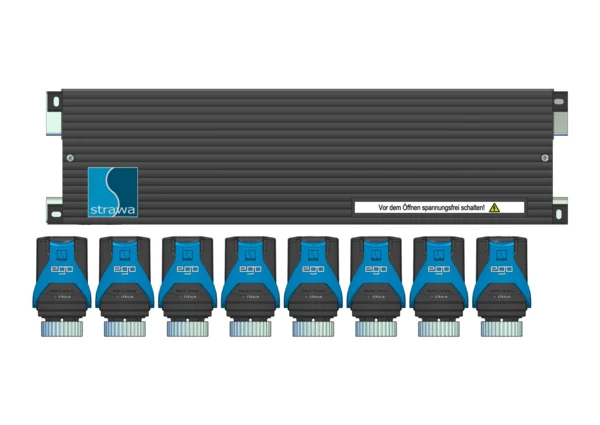

strawa Comfort Vorverdrahtung RT8-STA14 + EGO-M30 230V Heizen/Kühlen 8 Hkr.

1. Beschreibung:
Vorverdrahtung Klemmleiste mit EGO-M30 Regelantrieben zum Heizen und Kühlen, für Anschlussverteiler e-class 63 oder Comfort-Anschlussstationen FBH-63, FBR-63, FBM-63, die EGO-M30-Regellantriebe sind auf der Klemmleiste vorverdrahtet, die Klemmleiste wird bauseits mit dem Montageblech im Verteilerschrank über oder neben dem Heizkreisverteiler montiert, die EGO-M30-Regelantriebe werden auf den Ventileinsätzen des Rücklaufbalken aufgeschraubt . Die Vorverdrahtung gewährleistet über den EGO-M30-Regelantrieb den vollautomatischen hydraulischen Abgleich der Heizkreise.
2. Bauteile:
2.1 Antriebe:
- EGO-M30-Regelantrieb 230 V
- intelligent autonomer elektrothermischer Regelantrieb 230V NC
- stromlos geschlossen
- in Kombination mit handelsüblichen Raumthermostaten gewährleistet er den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen
- Temperaturfühler geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombination daraus mit Außendurchmesser von 12 bis 20 mm
- Hinweis: Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
- max. Vorlauftemperatur: 60 ° C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
2.2 Klemmleiste:
- strawalogiX RT8-STA14 Klemmleiste 230 V Heizen und Kühlen mit Montageblech (das Montageblech wird bei Comfort-Schränken und Stationen benötigt)
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- Anschluss eines externen Temperatur- oder Taupunktwächters
- max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe
3. Anschlüsse:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden

strawa Comfort Vorverdrahtung RT8-STA14230V + EGO-M30 230V Heizen/Kühlen 8 Hkr.

1. Beschreibung:
Vorverdrahtung Klemmleiste mit EGO-M30 Regelantrieben zum Heizen und Kühlen, für Anschlussverteiler e-class 63 oder Comfort-Anschlussstationen FBH-63, FBR-63, FBM-63, die EGO-M30-Regellantriebe sind auf der Klemmleiste vorverdrahtet, die Klemmleiste wird bauseits mit dem Montageblech im Verteilerschrank über oder neben dem Heizkreisverteiler montiert, die EGO-M30-Regelantriebe werden auf den Ventileinsätzen des Rücklaufbalken aufgeschraubt . Die Vorverdrahtung gewährleistet über den EGO-M30-Regelantrieb den vollautomatischen hydraulischen Abgleich der Heizkreise.
2. Bauteile:
2.1 Antriebe:
- EGO-M30-Regelantrieb 230 V
- intelligent autonomer elektrothermischer Regelantrieb 230V NC
- stromlos geschlossen
- in Kombination mit handelsüblichen Raumthermostaten gewährleistet er den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen
- Temperaturfühler geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombination daraus mit Außendurchmesser von 12 bis 20 mm
- Hinweis: Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
- max. Vorlauftemperatur: 60 ° C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
2.2 Klemmleiste:
- strawalogiX RT8-STA14 Klemmleiste 230 V Heizen und Kühlen mit Montageblech (das Montageblech wird bei Comfort-Schränken und Stationen benötigt)
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- Anschluss eines externen Temperatur- oder Taupunktwächters
- max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe
3. Anschlüsse:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden

Abmessung (Breite x Höhe x Tiefe): 426 x 193 x 84 mm
Gewicht: 2,176 kg
EAN: 4061323189182
Warennummer: 90321020
Artikelnummer: 2110010508
Warengruppe: 211
URL: https://www.strawa.com/produkt/2110010508

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 444 Niederspannungsinstallationsanlagen
Leistungsbereich STLB-Bau (2021-04) 070 Gebäudeautomation

Ausschreibungstexte

Ausschreibungstexte können Sie im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323189182

Listenpreis878,30 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer90321020

Standardversand (Tage)3

Artikelabmessungen

Breite (mm)426

Höhe (mm)198

Tiefe (mm)84

Gewicht (kg)2,176

Verpackungsabmessungen

Breite (mm)680

Höhe (mm)114

Tiefe (mm)285

Gewicht (kg)3,137

Merkmale

Klassifizierung ETIM 9

Versorgungsspannung 230 V

Ausgangsspannung 230 V

Vernetzbar über Funk (standardmäßig) Nein

Vernetzbar über Funk (optional) Nein

Anschluss für externe Antenne Nein

Smart Control Nein

Anzahl der Kanäle/Zone 8

Max. Kapazität pro Kanal -

Empfangsfrequenz -

Geeignet für Heizen Ja

Geeignet für Kühlen Nein

Mit Zeitschaltuhr Nein

Mit zusätzlichem Kontakt -

Kontaktausführung -

Max. Spannung der Kontakte -

Max. Kontaktbelastung -

Schutzart (IP) IP41

Breite -

Höhe -

Tiefe -

Downloads

Druckbild

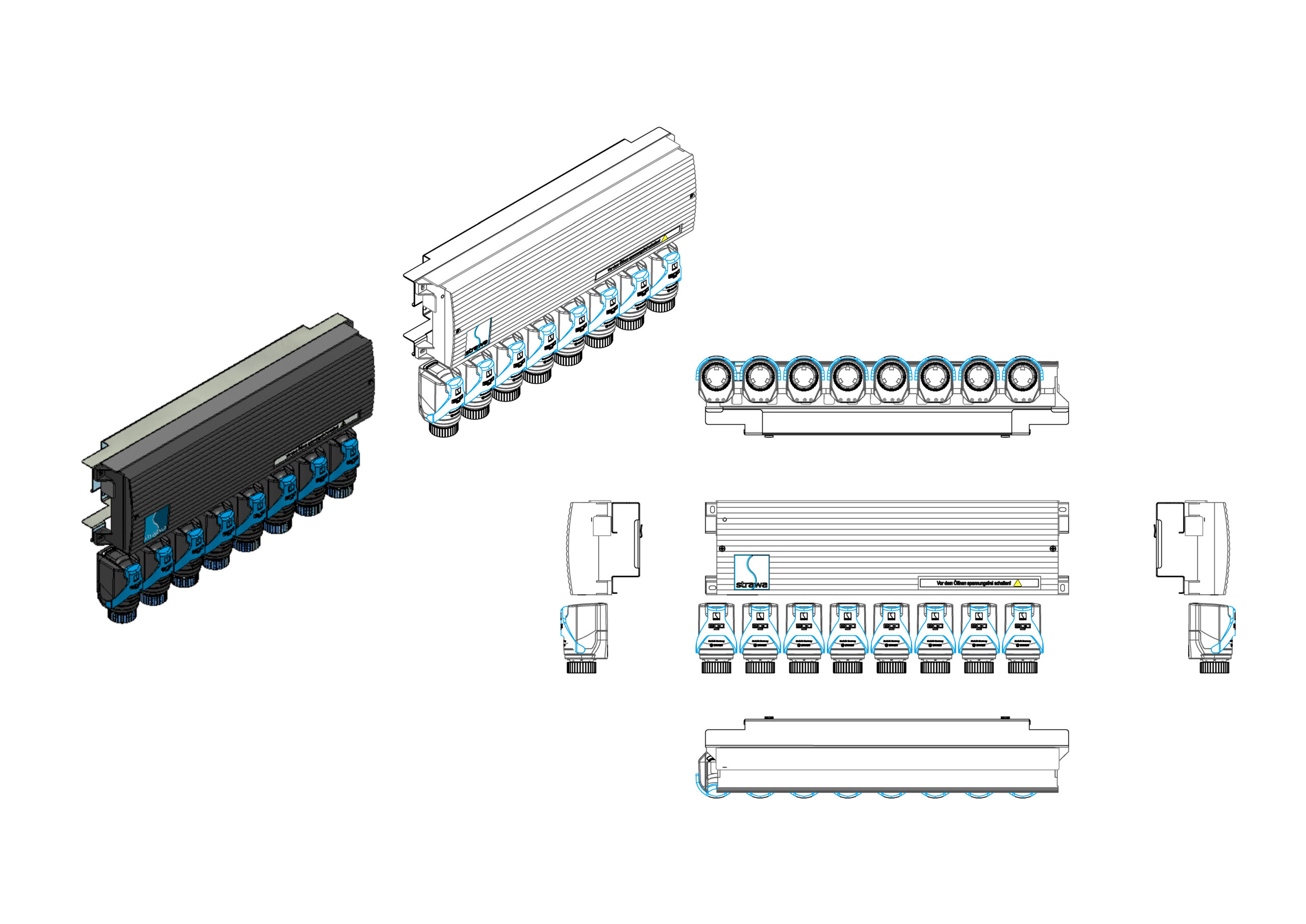

Vermaßtes Bild (Strichzeichnung)
