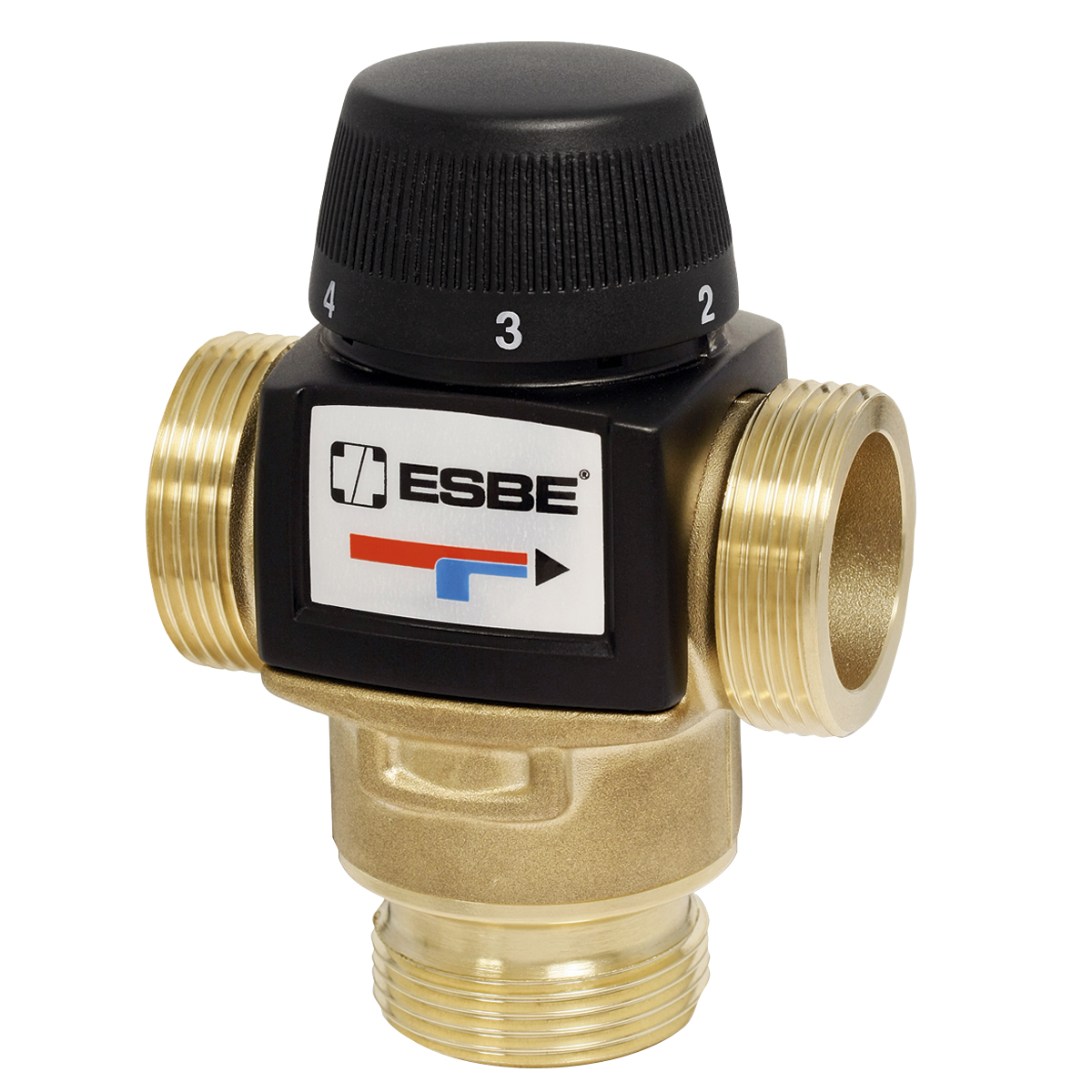

strawa Friwara Z Mischautomat
30 - 70 Grad C Fabrikat ESBE VTA572

strawa Friwara Z Mischautomat 30 - 70°C Fabrikat ESBE VTA572

1. Beschreibung:

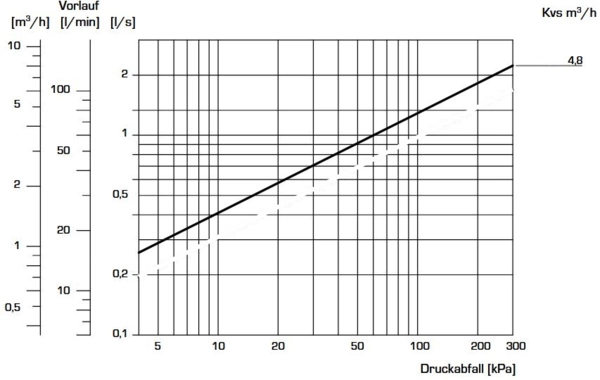

Der thermische Mischautomat verfügt über einen hohen Kvs-Wert und damit über einen geringen Druckverlust. Daher ist der Mischautomat besonders für den Anwendungsbereich Heizen geeignet.
1.1 Anwendungsbereich Heizen:
Der VTA572 ist die bevorzugte Wahl für den Anwendungsbereich „Heizen". Um zum Beispiel bei Fußbodenheizungsanlagen den Estrich und Belag bei schnellen Temperaturanstiegen zu schützen, verfügt er über eine sogenannte Verbrühschutzfunktion.
1.2 Anwendung Frischwasser:
Der VTA572 wird für Frischwasserstationen mit vorgeschaltetem Pufferspeicher als Vorlauf-Vormischventil mit Einstellbereich 55-70 °C verwendet. Somit können konstante Vorlauftemperaturen zur Versorgung
der Frischwasserstation garantiert werden.
2. Funktion:
Der Mischautomat verfügt über ein asymmetrisches Fließbild und eine Verbrühschutzfunktion. Einstellbarer Bereich: 30-70 °C. Die Mischtemperatur selbst wird durch ein auf Wärme reagierendes Wachselement bestimmt. Das Wachselement bewegt einen internen Zylinder, der die Zuflussmengen „Warm" und „Kalt" einregelt.
Verbrühschutzfunktion: Warmwasserzufuhr wird geschlossen, wenn Kaltwasserzufuhr unterbrochen ist.
3. Medien:
- geeignet für: Wasser, Heizungswasser, Heizungswasser mit einem Glykol-Anteil von bis zu 50 %
4. Technische Daten:
- Druckstufe PN 10
- Betriebsdruck 1,0 MPa (10 bar)
- Differenzdruck, mischen max. 0,3 MPa (3 bar)
- max. Mediumtemperatur 95 °C kontinuierlich
- 100 °C vorübergehend
- min. Mediumtemperatur 0 °C
- Temperaturstabilität ±3 °C
Gültig bei unverändertem Warm-/Kaltwasserdruck Mindestdurchflussrate 9 l/min, Mindesttemperaturunterschied zwischen Warmwassereingang und Mischwasserausgang 10 °C und empfohlener
Höchsttemperaturunterschied zwischen Rücklaufwasser-/Kaltwassereingang und Mischwasserausgang 10 °C
- Material Ventilgehäuse sowie übrige Metallteile mit Flüssigkeitskontakt: entzinkungsbeständiges Messing DZR
5. Anschluss:
- Anschluss 1 1/4" Außengewinde (G), ISO 228/1

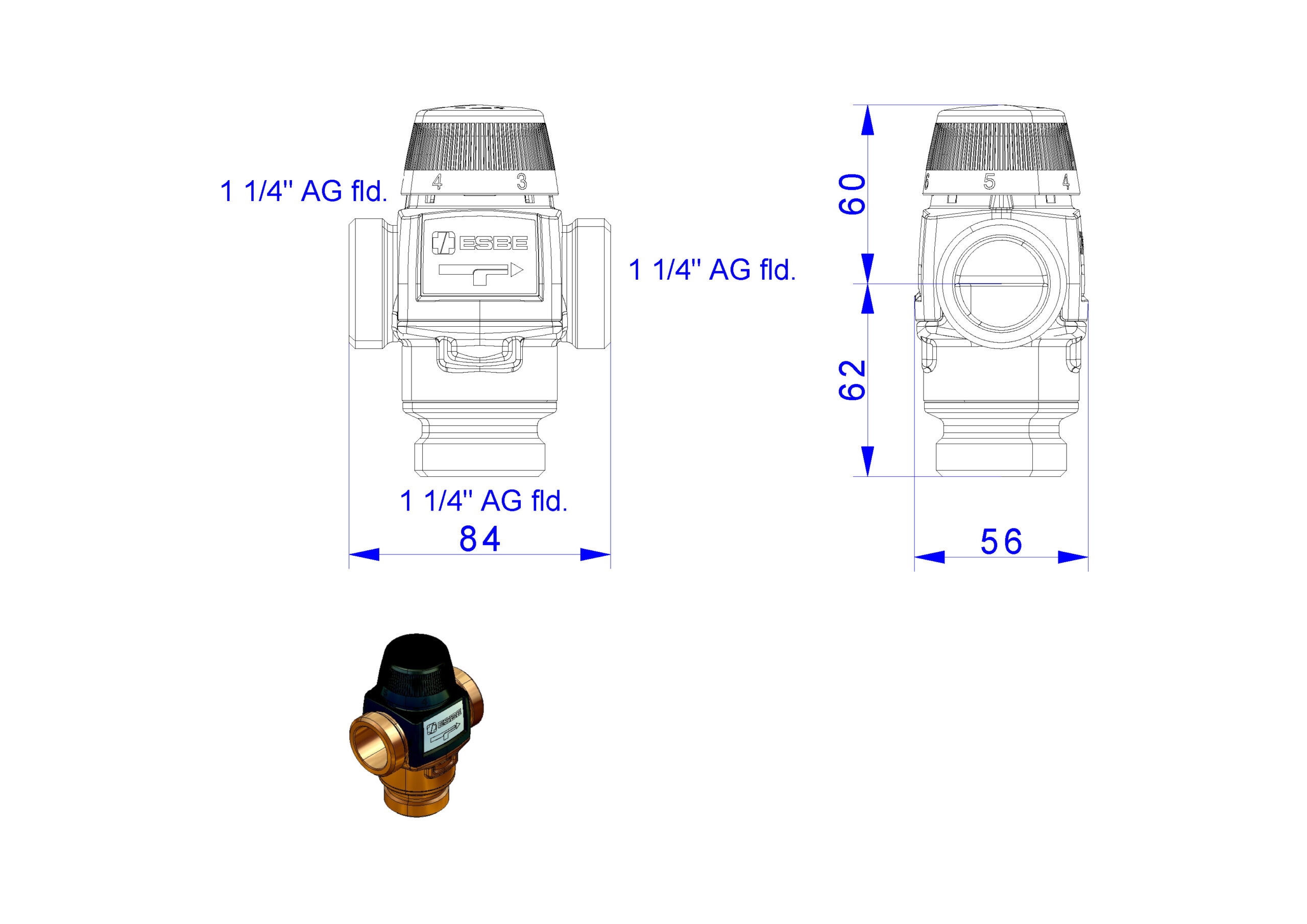

Abmessung (Breite x Höhe x Tiefe): 84 x 122 x 56 mm
Gewicht: 0,92 kg
EAN: 4061323166183
Warennummer: 84818051
Artikelnummer: 30-000002
Warengruppe: 30
URL: https://www.strawa.com/produkt/30-000002

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
