strawa Frischwasserstation Zentrale
Friwara Z42-E
strawa Frischwasserstation Zentrale Friwara Z42-E BxHxT: 500 x 670 x 240 mm TW-Erwärmung bis max. 42 l/min, edelstahlgelöteter PWT, mit EPP-Dämmhaube
Artikelnummer: 30-420000
Listenpreis: 2.405,00 €
Beschreibung
Technische Daten
Downloads
Beschreibung
Ausschreibungstext
Langtext

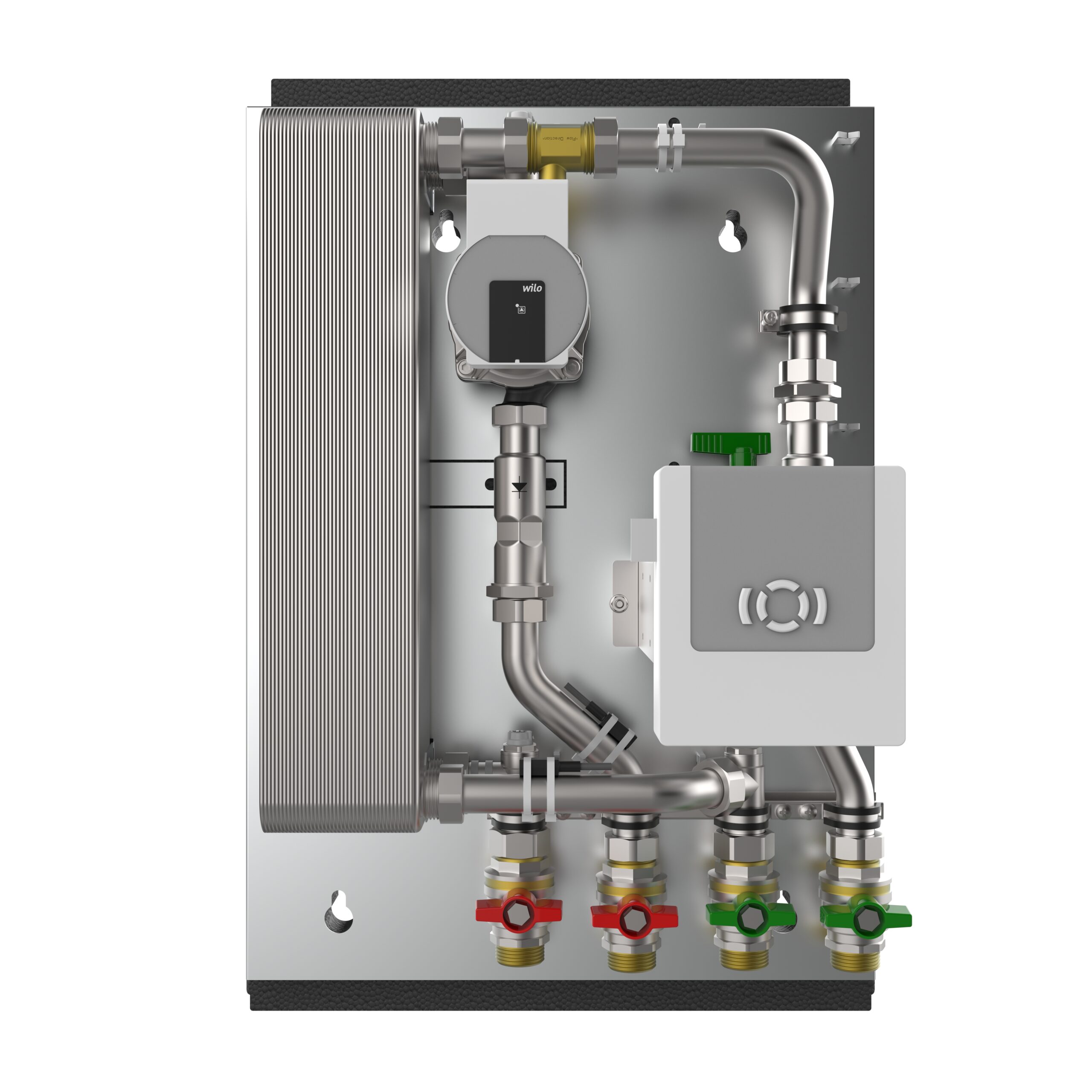

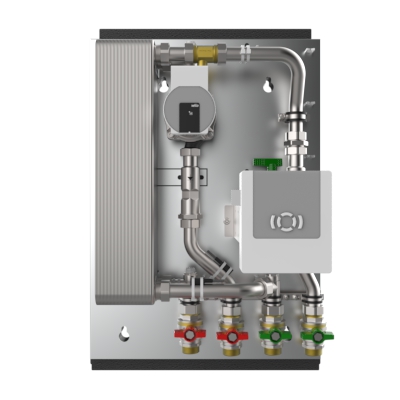

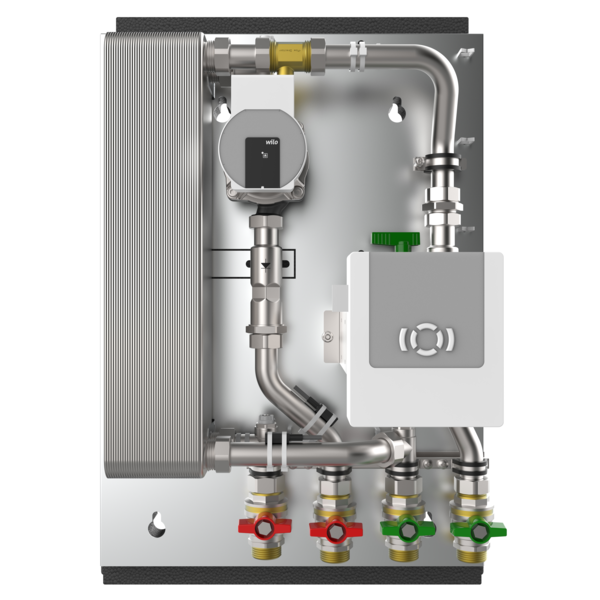

strawa Frischwasserstation Zentrale Friwara Z42-E
Frischwasserstation für die zentrale WarmwasserversorgungBauteile:
- solider Grundplatte aus verzinktem Stahlblech zur Anbindung des edelstahlgelöteten Edelstahlplattenwärmetauschers und der einzelnen Komponenten

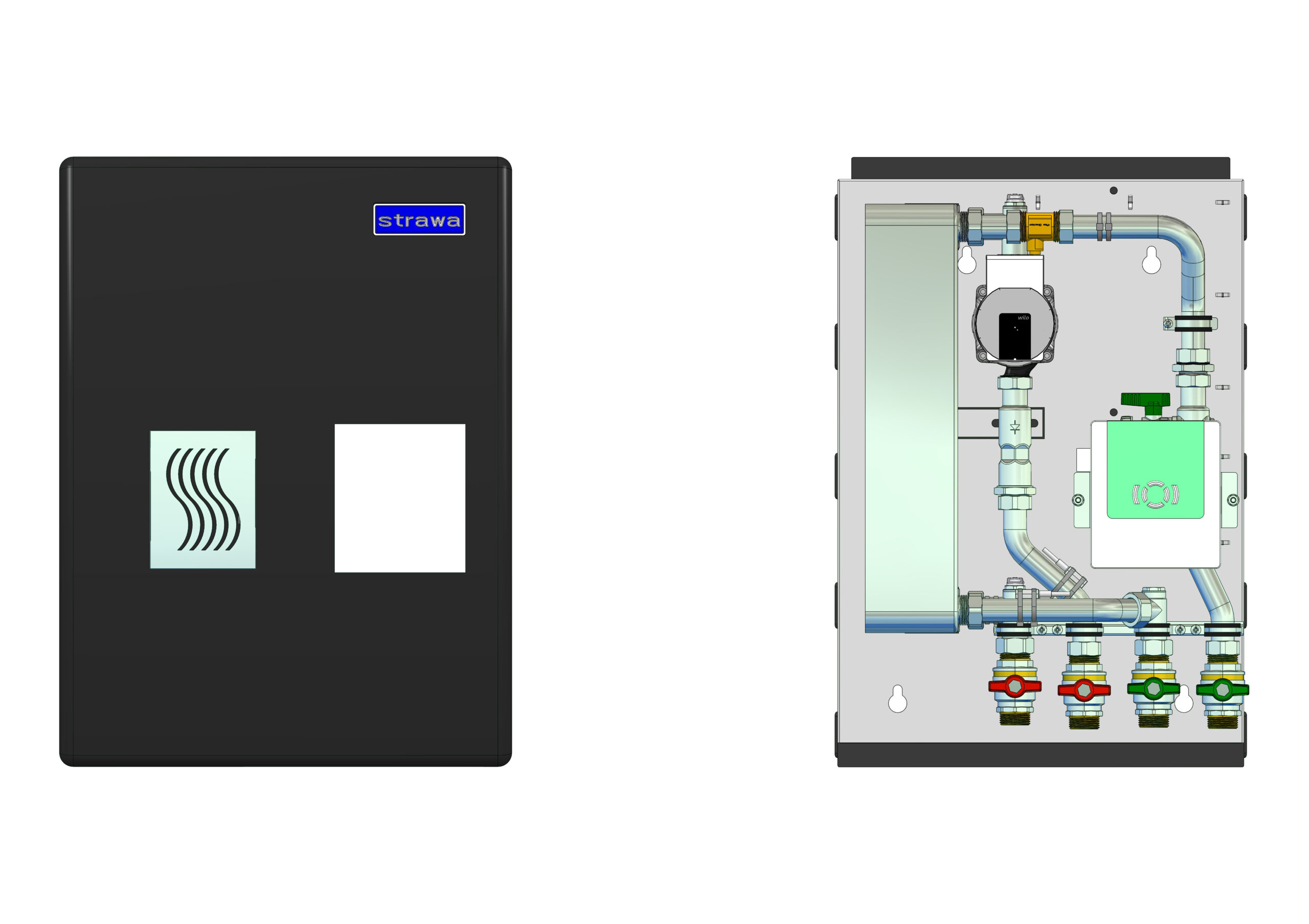

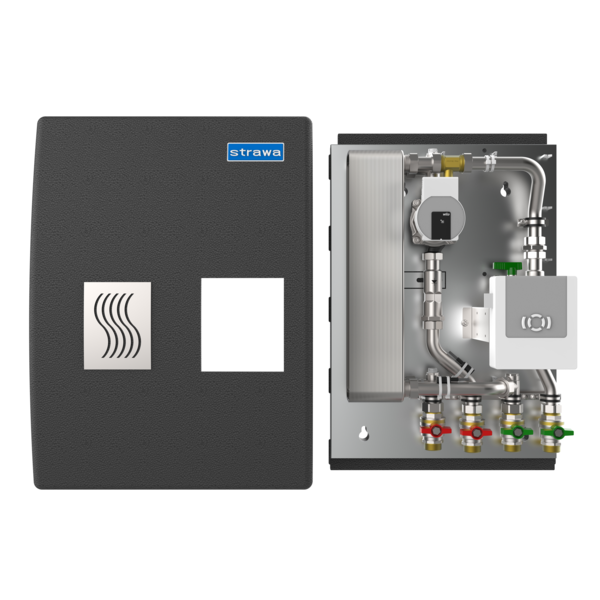

- inklusive EPP-Dämmrhaube
- zur Verkalkungsreduzierung senkrecht positionierter und edelstahlgelöteter Edelstahl-Plattenwärmeübertrager mit großer thermischer Länge zur Erreichung möglichst niedriger System-Rücklauftemperaturen
- optional mit edelstahlgelöteter Edelstahl-Plattenwärmetauscher gegen Aufpreis
- die technischen Einsatzgrenzwerte im Wasser für Heizung und Sanitär in den technischen Datenblättern des Wärmetauscherherstellers sind einzuhalten
- Warmwasser-Erzeugung im hygienischen Durchflussprinzip mit elektronischem Regler und schnell reagierendemVolumenstrommesser inklusive Fühler an VL, RL, WW Ausgang, KW Eingang
- die Regelparamenter sind im Regler hinterlegt
- zur Inbetriebnahme müssen Uhrzeit und gewünschte Warmwassertemperatur eingestellt werden
- elektronisch geregelte Umwälzpumpe YonosPara RS 15/7,5
- optional mit Zirkulation
- sämtliche Rohrleitungen aus Edelstahl DN 25
- Rohrschellen aus verzinktem Stahl mit Gummieinlage zur Schall und Wärmeentkopplung
- Rohranschlüsse nach unten abgehend
- geringer Druckverlust auf derTrinkwasserseite
- elektronische Regelung
- Regelbereich der Zapftemperatur 45-60° C
- Station komplett montiert und auf Dichtigkeit geprüft, einschließlich der Dichtungen
Technische Daten:
- max. Betriebsdruck primär: 10 bar
- max. Betriebstemperatur primär: 90 Grd. C
- max. Druckverlust primär: 450 mbar
- max. Betriebsdruck sekundär: 10 bar
- max. Betriebstemperatur sekundär: 70 Grd. C
- max. Druckverlust sekundär: 750 mbar
- max. Warmwasserleistung bei 50 K Spreizung: 146 kW
- max. Zapfmenge bei TWW = 60° C: 42 l/min
- min. Vordruck sekundär: 2,0 bar
- Regelbereich der Zapftemperatur: 45-60° C
- Werkstoffe Fittinge sekundär: CuZn40Pb2
- Werkstoffe Fittinge primär: CuZn40Pb2 zum Teil CuZn39Pb3
- Werkstoffe Rohrleitungen: Edelstahl
strawa Frischwasserstation Zentrale Friwara Z42-E
Frischwasserstation für die zentrale Warmwasserversorgung
Bauteile:
- solider Grundplatte aus verzinktem Stahlblech zur Anbindung des edelstahlgelöteten Edelstahlplattenwärmetauschers und der einzelnen Komponenten
- inklusive EPP-Dämmrhaube
- zur Verkalkungsreduzierung senkrecht positionierter und edelstahlgelöteter Edelstahl-Plattenwärmeübertrager mit großer thermischer Länge zur Erreichung möglichst niedriger System-Rücklauftemperaturen
- optional mit edelstahlgelöteter Edelstahl-Plattenwärmetauscher gegen Aufpreis
- die technischen Einsatzgrenzwerte im Wasser für Heizung und Sanitär in den technischen Datenblättern des Wärmetauscherherstellers sind einzuhalten
- Warmwasser-Erzeugung im hygienischen Durchflussprinzip mit elektronischem Regler und schnell reagierendemVolumenstrommesser inklusive Fühler an VL, RL, WW Ausgang, KW Eingang
- die Regelparamenter sind im Regler hinterlegt
- zur Inbetriebnahme müssen Uhrzeit und gewünschte Warmwassertemperatur eingestellt werden
- elektronisch geregelte Umwälzpumpe YonosPara RS 15/7,5
- optional mit Zirkulation
- sämtliche Rohrleitungen aus Edelstahl DN 25
- Rohrschellen aus verzinktem Stahl mit Gummieinlage zur Schall und Wärmeentkopplung
- Rohranschlüsse nach unten abgehend
- geringer Druckverlust auf derTrinkwasserseite
- elektronische Regelung
- Regelbereich der Zapftemperatur 45-60° C
- Station komplett montiert und auf Dichtigkeit geprüft, einschließlich der Dichtungen
Technische Daten:
- max. Betriebsdruck primär: 10 bar
- max. Betriebstemperatur primär: 90 Grd. C
- max. Druckverlust primär: 450 mbar
- max. Betriebsdruck sekundär: 10 bar
- max. Betriebstemperatur sekundär: 70 Grd. C
- max. Druckverlust sekundär: 750 mbar
- max. Warmwasserleistung bei 50 K Spreizung: 146 kW
- max. Zapfmenge bei TWW = 60° C: 42 l/min
- min. Vordruck sekundär: 2,0 bar
- Regelbereich der Zapftemperatur: 45-60° C
- Werkstoffe Fittinge sekundär: CuZn40Pb2
- Werkstoffe Fittinge primär: CuZn40Pb2 zum Teil CuZn39Pb3
- Werkstoffe Rohrleitungen: Edelstahl

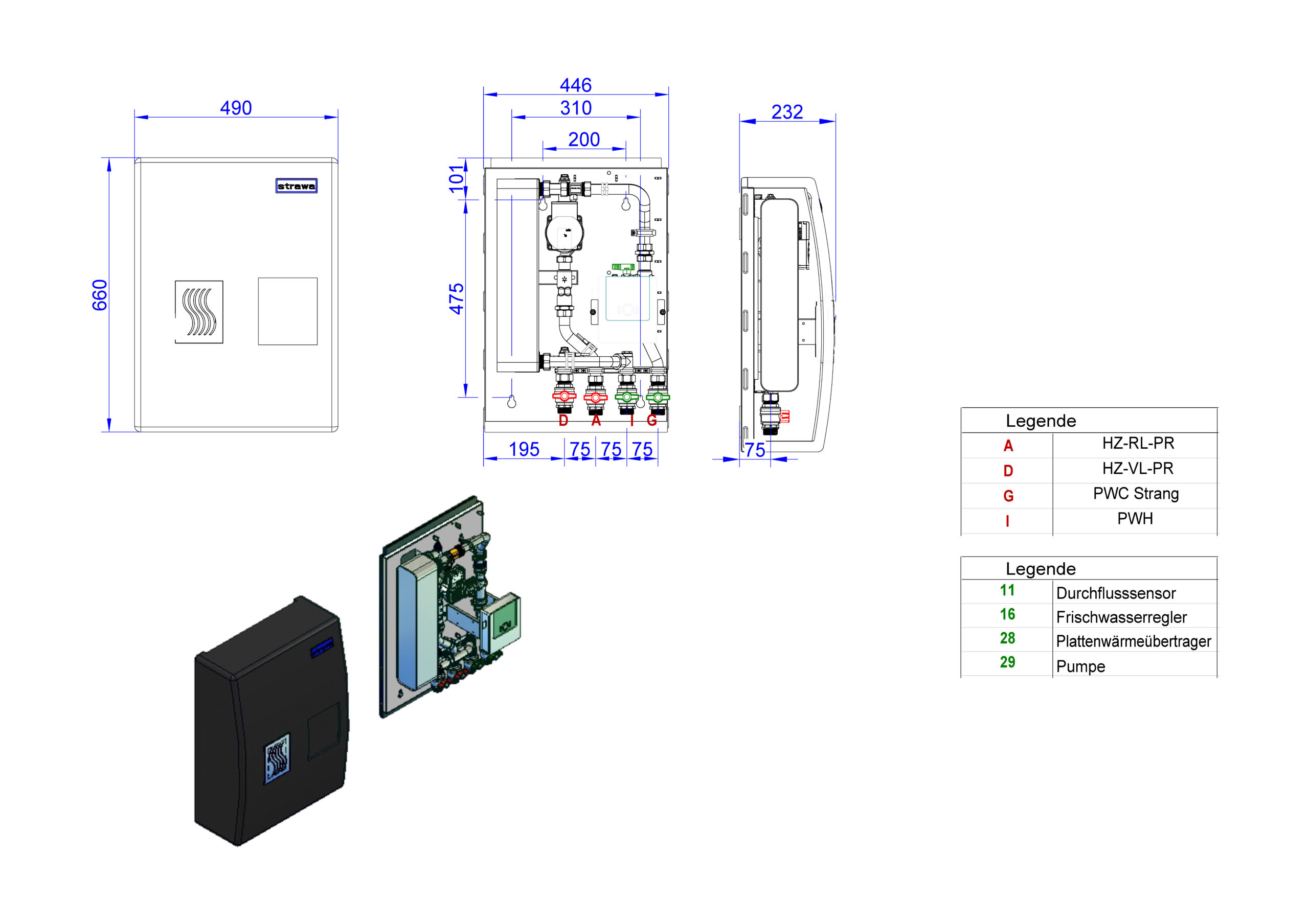

Abmessung (Breite x Höhe x Tiefe): 500 x 670 x 240 mm
Gewicht: 23,44 kg
EAN: 4061323004065
Warennummer: 84191900
Artikelnummer: 30-420000
Warengruppe: 30
URL: https://www.strawa.com/produkt/30-420000
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 040 Wärmeversorgungsanlagen - Betriebseinrichtungen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Frischwasserstation Zentrale
Friwara Z42-E
BxHxT: 500 x 670 x 240 mm
Trinkwassererwärmung bis max. 42 l/min,
edelstahlgelöteter Plattenwärmetauscher,
mit EPP-Dämmhaube
EAN: 4061323004065
Artikelnummer: 30-420000
Warengruppe: 30
Warennummer: 84191900
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323004065
Listenpreis2.405,00 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84191900
Standardversand (Tage)5
Elektrische BestandteileJa
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)500
Höhe (mm)670
Tiefe (mm)240
Gewicht (kg)23,44
Verpackungsabmessungen
Breite (mm)520
Höhe (mm)285
Tiefe (mm)710
Gewicht (kg)25,09
Merkmale
Klassifizierung ETIM 9
Material austauschbar rostfreier Stahl
Werkstoff Lotmaterial Wärmetauscher rostfreier Stahl
Wärmetauscher vollversiegelt Nein
Wechselschalter mit doppelter Trennung Nein
Max. Arbeitsdruck 10 bar
Max. Vorlauftemperatur 90 °C
Einstellbereich Temperatur heißes Leitungswasser 45 - 60 °C
Max. übertragbare Kapazität 90/10-65 -
Kapazität heißes Leitungswasser bei 40 °C Dauerbetrieb -
Anschlussspannung 230 V
Nennleistung -
Aufladepumpe (Zentralheizung) Ja
Anzahl Aufladepumpen 1
Trinkwasserpumpe Nein
Dreiwege-Drosselklappe Nein
Regelung Ja
Legionellenüberwachung Nein
Anschluss kaltes Trinkwasser Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
Nenndurchmesser Kaltwasseranschluss 1 Zoll (25)
Rohraußendurchmesser kaltes Trinkwasser -
Anschluss Warmwasser Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
Nenndurchmesser Warmwasseranschluss 1 Zoll (25)
Rohraußendurchmesser warmes Trinkwasser -
Anschluss Vorlauf Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
Nenndurchmesser Zufuhr 1 Zoll (25)
Rohraußendurchmesser Zulauf -
Anschluss Rücklauf Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
Nenndurchmesser Rücklauf 1 Zoll (25)
Rohraußendurchmesser Rücklauf -
Mit Zirkulationsanschluss Nein
Anschluss Speicher -
Größe Anschluss Speicher -
Mit Wärmedämmung Ja
Werkstoff der Wärmedämmung Expandiertes Polypropylen (EPP)
Sicherheitsventil im Trinkwasserkreis Nein
Absperrkugelhahn im Trinkwasserkreis Ja
Kv-Wert Speicherkreis -
Kv-Wert Trinkwasserkreis -
Montage Wand
Volumenstromsensor Turbine
Ausführung Temperatursensor Pt1000
Pumpensteuersignal PWM
Höhe 670 mm
Breite 500 mm
Tiefe 240 mm
Energieeffizienzklasse (812/2013/EU) -
