Friwara Kompakt WS-LS2-CU-SF-AP

strawa Friwara Kompakt WS-LS2-CU-SF-AP

1. Beschreibung:
Die Wohnungsstation Friwara Kompakt WS dient ausschließlich der Warmwasserversorgung. Durch die kompakte Bauform eignet sich die Station besonders für den Einbau in Bädern von z.B. Hotelanlagen oder auch Pflegeheimen. Auch der Einsatz bei weit voneinander entfernten Warmwasser-Zapfstellen, wie zum Beispiel bei einem zweiten Bad oder einer Küchenspüle im Wohnbereich, kann die Wohnungsstation eingesetzt werden. Hier wird über eine Masterstation (z.B. Friwara smart WS) im Hauptbad die Station mit Wärme und Kaltwasser versorgt, die Wärmezählung und Kaltwasserzählung wird in der Masterstation vorgenommen. Damit kann der Einsatz von Zirkulationsleitungen oder Heizbändern vermieden werden, da diese hygienisch und energetisch problematisch sind. Mögliche Einbaumöglichkeiten der Station sind unter oder über dem Waschtisch in Vorwandmodulen oder unter Küchenspülen.
2. Funktionsweise:
Die Wohnungsstation Friwara Kompakt WS funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und Umschaltventil. Der Volumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Das Umschaltventil kann mit hoher Präzision über den kompletten Ventilhub den Volumenstrom nach Bedarf anpassen. Nach Beendigung des Zapfvorgangs wird das Umschaltventil sofort geschlossen.
3. Vorteile:
- Warmwassertemperatur von individuell einstellbar
- einfache Montage und Wartung
- geringerer Montageaufwand durch multifunktionale Schrankzarge
- konstante Zapftemperatur
- alle Komponenten aus einer Hand bzw. in einer komplexen Station
- druckgeprüft
- geringe Einbautiefe
-für die Warmwasserbereitung ist kein hydraulischer Abgleich notwendig
- Komfortstation für ein zweites Bad oder entfernte Küche
- ersetzt die Zirkulation in der Primär-Station
- VDI 2072 – der Einsatz einer zweiten Station ist effizienter als eine Zirkulation
- Bafa Förderung für Wohnungsstation
- < 55 °C VL Temperatur bevorzugt geplant
4. Trinkwasserleistung:
- bis 70 kW (Friwara Kompakt WS-L2)
5. Bestandteile:

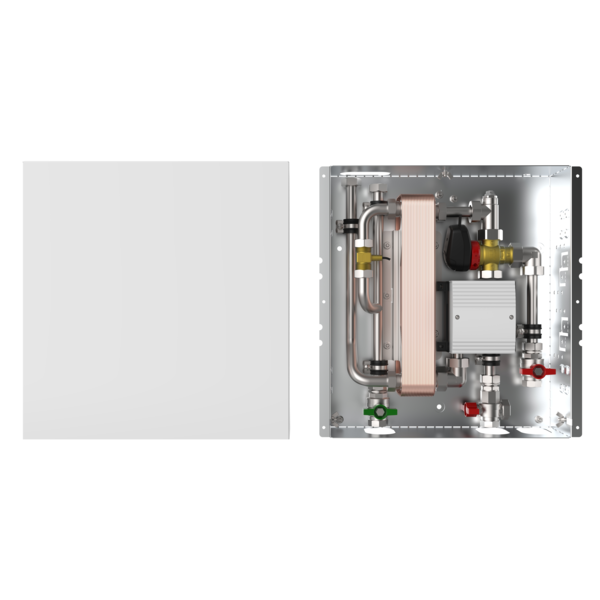

5.1 Schrank:
- Aufputz-Schrank
- aus feuerverzinktem Stahlblech und alle sichtbaren Teile in weiß RAL 9016
- alle Halterungen mit Gummieinlage
- Maße Einbauzarge B x H x T: 414 x 432 x 111 mm
AP-Schrank B x H x T: 420 x 437 x 115 mm
5.2 Anschlüsse:
- Eingang Trinkwasser kalt, von unten
- Ausgang Trinkwasser kalt, nach oben
- Trinkwasser warm, nach oben
- Primär Vorlauf, von unten
- Primär Rücklauf, von unten
- alle Kugelhähne DN 20
- Primär-Vorlauf-Kugelhahn ist mit einem Schmutzfänger ausgerüstet
- alle Primär-Anschlüsse 3/4“ IG für Heizung und Trinkwasser
- Kaltwasser- und Warmwasser-Anschluss 3/4“ Überwurfmutter flachdichtend ohne Absperrungen
5.3 Frischwassermodul:
5.3.1 Heizungsseite:
- Plattenwärmeübertrager aus Edelstahl kupfergelötet
- Umschaltventil DN 20 zur Umschaltung Trinkwasserbereitung oder Standby der Wohnungsstation
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
5.3.2 Trinkwasserseite:
- Plattenwärmeübertrager aus Edelstahl kupfergelötet
- Rückschlagklappe, Impulsgeber
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
5.3.3 Frischwasserregler:
- Trinkwarmwassertemperatur individuell einstellbar
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
5.3.4 Optionales Zubehör:
- Dämmung der Rohrleitung Vorlauf und Trinkwasser kalt
6. Technische Daten:
6.1 Primärseite
- max. Temperatur 75 °C, Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
bis 70 kW (Kompakt WS-L2)
- max. Druckverlust modellabhängig 600 mbar
- max. Massenstrom ca. 1300 l/h
6.2 Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
bis 70 kW (Kompakt WS-L2)
- max. Druckverlust modellabhängig 620 mbar
6.3 Systemparameter:
Leistungsstufe LS2 (Friwara Kompakt WS-LS2)
- Versorgungsleistung: 70 kW
- Versorgungstemperatur VL/RL: 65/19 °C
- Versorgungsdurchfluss: 1300 l/h
- Temperaturen Trinkwasser WW/KW: 50/10 °C
- Zapfleistung Trinkwasser: 25 l/min

Abmessung (Breite x Höhe x Tiefe): 420 x 437 x 115 mm
Gewicht: 14,84 kg
EAN: 4061323173228
Warennummer: 84191900
Artikelnummer: 3090000024
Warengruppe: 309
URL: https://www.strawa.com/produkt/3090000024

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 040 Wärmeversorgungsanlagen - Betriebseinrichtungen
