strawa Frischwasser-Wohnungsstation
Friwara W32-4L-18-UP 3 Hkr.

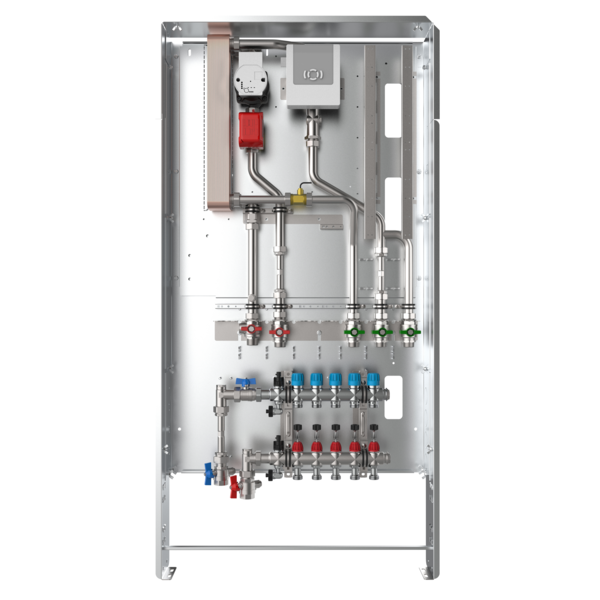

strawa Frischwasser-Wohnungsstation Friwara W32-4L-18-UP 3 Hkr. BxHxT: 758 x 1457 x 160 mm 4-Leitersyst. mit TW-Erwärmung max. 32 l/min, AG mit WMZ, Verteiler DFA min/max + THV für EGO-Regelantr., kupfergel. PWT, UP-Schrank mit Frontblende RAL 9016
Artikelnummer: 31+311003
Listenpreis: 2.232,30 €
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Ausschreibungstext
Langtext
strawa Frischwasser-Wohnungsstation Friwara W32-4L-18-UP 3 Hkr.
1. Beschreibung:Die Wohnungsstation Friwara W-4L dient der Warmwasserversorgung und der Wärme- bzw. Kühlwasserversorgung von Flächenheizung bzw. -kühlung über ein 4-Leitersystem. Das bedeutet, dass Warmwasserbereitung und Flächenheizung bzw. -kühlung durch zwei Leitungssysteme voneinander getrennt sind und sich somit auch nicht hydraulisch beeinflussen.
2. Funktionsweise: :
2.1 Trinkwasserversorgung:
Die Friwara Wohnungsstation funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl.
Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe.
Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Nach Beendigung des Zapfvorgangs wird das Ventil sofort geschlossen.
Flächenheizungs- bzw. Kühlwasserversorgung über Niedertemperatur-Strang: Über einen zusätzlichen Primär-Heizungs- bzw. Kühlkreisanschluss in der Friwara Wohnungsstation wird der Heiz- bzw. Kühlkreisverteiler mit Heizwasser bzw. Kühlwasser versorgt. Der benötigte Volumenstrom der Flächenheizung- bzw. –kühlung wird über die im primärseitigen Versorgerkreis verbauten Pumpe realisiert, in der Station ist hierfür keine Pumpe verbaut. Heizkreisverteiler mit automatischem hydraulischem Abgleich der Heizkreise über das EGO-System. Des Weiteren können die Klemmleiste und die EGO-Regelantriebe montiert und vorverdrahtet werden.
3. Vorteile:
- Warmwassertemperatur von 45 °C bis 60 °C einstellbar, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- einfache Montage und Wartung (Regler fertig vorverdrahtet)
- konstante Zapftemperatur durch die elektronische strawa-FRIWA-Regelung mit Klartextanzeige
- individuelle Programmierung von Betriebszeiten und -temperaturen
- alle wichtigen Komponenten in einer kompakten Station von Werk aus vormontiert
- komfortable Möglichkeit zur Kaltwasser- und Wärmezählung im Wohnbaubereich
- alle gelieferten Stationen druckgeprüft
- alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW
- Anschluss und Regelung von Flächenheizung von 20-50 °C
- optional auch witterungsgeführte Regelung für Flächenheizung
- zusätzliche Versorgung statischer Heizflächen
- 2 bis 5 K Spreizung zwischen VL und TWW
- kein externes Temperaturvorhalteset nötig
4. Trinkwasserleistung:
- bis 102 kW
5. Bestandteile: :
5.1 Schrank:
- Unterputzausführung (UP)
- aus feuerverzinktem Stahlblech und alle sichtbaren Teile in weiß RAL 9016
- alle Halterungen mit Gummieinlage
- Maße: UP-Schrank (Einbauzarge) : B x H x T: 734 x 1457 x 160-220 mm
5.2 Anschlussleiste:
- Kugelhähne DN25 (1“ AG fld.), Zirkulationskugelhahn DN20 (¾“ IG)
- Anschlussleiste 5-fach: PVL-PRL-TWW-ETWK-ATWK
5.3 Frischwassermodul:
Heizungsseite:
- Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu)
- Pulsweitenmodulierende Hocheffizienzpumpe Wilo Typ Para 15-130/8-75/IPWM-12
- Zonenventil DN 25 zur Absperrung der Frischwasserstation
- Wärmezählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm)
- empfohlen wir ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
- Filterkugelhahn im Primär-Vorlauf
Trinkwasserseite:
- Plattenwärmeübertragerleistung bis 102 kW
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
Frischwasserregler:
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Zirkulationsfunktion (Zeitintervall)
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
Anschlussgarnitur für Heizkreisverteiler:
- mit oder ohne Wärmezählerverrohrung
- Wärmezählerpassstück variabel 1“ AG fld. (Länge 130 mm) oder ¾“ AG fld. (Länge 110 mm)
- Fühlereinbaustück direktfühlend Ø5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entec, Molline)
Heizkreisverteiler:
Automatischer hydraulischer Abgleich über EGO-System
- FBH-Anschlussverteiler e-class 18 (mit Durchflussanzeiger min./max. und THV-Einsatz für EGO-Schnellverschluss) für EGO-System
Optionales Zubehör:
- edelstahlgelöteter Plattenwärmeübertrager
- Zirkulationsmodul mit Zirkulationspumpe ecocirc PRO 13-1/940-01 (inkl. Sicherheitsventil und Abblaseleitung, Achtung! Bauseitiger freier Auslauf notwendig!)
- Strangregulierventil für den heizungsseitigen hydraulischen Abgleich bei > 5 K Spreizung
- Dämmung von Plattenwärmeübertrager und Rohrleitung
- optional mit Mischregelgruppe + Regler für witterungsgeführte Vorlauftemperaturregelung
6. Technische Daten: :
6.1 Primärseite:
- max. Temperatur 70 °C, Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig bis 102 kW
- max. Druckverlust modellabhängig 425 mbar
- max. Massenstrom modellabhängig ca. 2000 l/h
6.2 Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers: modellabhängig bis 102 kW
- max. trinkwasserseitiger Druckverlust 575 mbar
6.3 Flächenheizung bzw. -kühlung:
- Betriebstemperaturen: min. -10 °C / max. 70 °C
- max. Betriebsdruck 4 bar
- max. Prüfdruck 6 bar
- max. Volumenstrom ca. 2140 l/h
7. Anschlüsse:
Frischwassermodul:
- 1“ AG flachdichtend für Heizung und Trinkwasser
- Zirkulationsanschluss ¾“ IG
Heizkreisverteiler:
- Primär 3/4" IG
- Sekundär 3/4"AG mit Konus
strawa Frischwasser-Wohnungsstation Friwara W32-4L-18-UP 3 Hkr.
1. Beschreibung:
Die Wohnungsstation Friwara W-4L dient der Warmwasserversorgung und der Wärme- bzw. Kühlwasserversorgung von Flächenheizung bzw. -kühlung über ein 4-Leitersystem. Das bedeutet, dass Warmwasserbereitung und Flächenheizung bzw. -kühlung durch zwei Leitungssysteme voneinander getrennt sind und sich somit auch nicht hydraulisch beeinflussen.
2. Funktionsweise: :
2.1 Trinkwasserversorgung:
Die Friwara Wohnungsstation funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl.
Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe.
Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Nach Beendigung des Zapfvorgangs wird das Ventil sofort geschlossen.
Flächenheizungs- bzw. Kühlwasserversorgung über Niedertemperatur-Strang: Über einen zusätzlichen Primär-Heizungs- bzw. Kühlkreisanschluss in der Friwara Wohnungsstation wird der Heiz- bzw. Kühlkreisverteiler mit Heizwasser bzw. Kühlwasser versorgt. Der benötigte Volumenstrom der Flächenheizung- bzw. –kühlung wird über die im primärseitigen Versorgerkreis verbauten Pumpe realisiert, in der Station ist hierfür keine Pumpe verbaut. Heizkreisverteiler mit automatischem hydraulischem Abgleich der Heizkreise über das EGO-System. Des Weiteren können die Klemmleiste und die EGO-Regelantriebe montiert und vorverdrahtet werden.
3. Vorteile:
- Warmwassertemperatur von 45 °C bis 60 °C einstellbar, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- einfache Montage und Wartung (Regler fertig vorverdrahtet)
- konstante Zapftemperatur durch die elektronische strawa-FRIWA-Regelung mit Klartextanzeige
- individuelle Programmierung von Betriebszeiten und -temperaturen
- alle wichtigen Komponenten in einer kompakten Station von Werk aus vormontiert
- komfortable Möglichkeit zur Kaltwasser- und Wärmezählung im Wohnbaubereich
- alle gelieferten Stationen druckgeprüft
- alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW
- Anschluss und Regelung von Flächenheizung von 20-50 °C
- optional auch witterungsgeführte Regelung für Flächenheizung
- zusätzliche Versorgung statischer Heizflächen
- 2 bis 5 K Spreizung zwischen VL und TWW
- kein externes Temperaturvorhalteset nötig
4. Trinkwasserleistung:
- bis 102 kW
5. Bestandteile: :
5.1 Schrank:
- Unterputzausführung (UP)
- aus feuerverzinktem Stahlblech und alle sichtbaren Teile in weiß RAL 9016
- alle Halterungen mit Gummieinlage
- Maße: UP-Schrank (Einbauzarge) : B x H x T: 734 x 1457 x 160-220 mm
5.2 Anschlussleiste:
- Kugelhähne DN25 (1“ AG fld.), Zirkulationskugelhahn DN20 (¾“ IG)
- Anschlussleiste 5-fach: PVL-PRL-TWW-ETWK-ATWK
5.3 Frischwassermodul:
Heizungsseite:
- Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu)
- Pulsweitenmodulierende Hocheffizienzpumpe Wilo Typ Para 15-130/8-75/IPWM-12
- Zonenventil DN 25 zur Absperrung der Frischwasserstation
- Wärmezählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm)
- empfohlen wir ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
- Filterkugelhahn im Primär-Vorlauf
Trinkwasserseite:
- Plattenwärmeübertragerleistung bis 102 kW
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
Frischwasserregler:
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Zirkulationsfunktion (Zeitintervall)
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
Anschlussgarnitur für Heizkreisverteiler:
- mit oder ohne Wärmezählerverrohrung
- Wärmezählerpassstück variabel 1“ AG fld. (Länge 130 mm) oder ¾“ AG fld. (Länge 110 mm)
- Fühlereinbaustück direktfühlend Ø5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entec, Molline)
Heizkreisverteiler:
Automatischer hydraulischer Abgleich über EGO-System
- FBH-Anschlussverteiler e-class 18 (mit Durchflussanzeiger min./max. und THV-Einsatz für EGO-Schnellverschluss) für EGO-System
Optionales Zubehör:
- edelstahlgelöteter Plattenwärmeübertrager
- Zirkulationsmodul mit Zirkulationspumpe ecocirc PRO 13-1/940-01 (inkl. Sicherheitsventil und Abblaseleitung, Achtung! Bauseitiger freier Auslauf notwendig!)
- Strangregulierventil für den heizungsseitigen hydraulischen Abgleich bei > 5 K Spreizung
- Dämmung von Plattenwärmeübertrager und Rohrleitung
- optional mit Mischregelgruppe + Regler für witterungsgeführte Vorlauftemperaturregelung
6. Technische Daten: :
6.1 Primärseite:
- max. Temperatur 70 °C, Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig bis 102 kW
- max. Druckverlust modellabhängig 425 mbar
- max. Massenstrom modellabhängig ca. 2000 l/h
6.2 Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers: modellabhängig bis 102 kW
- max. trinkwasserseitiger Druckverlust 575 mbar
6.3 Flächenheizung bzw. -kühlung:
- Betriebstemperaturen: min. -10 °C / max. 70 °C
- max. Betriebsdruck 4 bar
- max. Prüfdruck 6 bar
- max. Volumenstrom ca. 2140 l/h
7. Anschlüsse:
Frischwassermodul:
- 1“ AG flachdichtend für Heizung und Trinkwasser
- Zirkulationsanschluss ¾“ IG
Heizkreisverteiler:
- Primär 3/4" IG
- Sekundär 3/4"AG mit Konus
Abmessung (Breite x Höhe x Tiefe): 758 x 1472 x 172 mm
Gewicht: 47,306 kg
EAN: 4061323114924
Warennummer: 84191900
Artikelnummer: 31+311003
Warengruppe: 31
URL: https://www.strawa.com/produkt/31+311003
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 040 Wärmeversorgungsanlagen - Betriebseinrichtungen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Frischwasser-Wohnungsstation
Friwara W32-4L-18-UP 3 Hkr.
BxHxT: 758 x 1457 x 160 mm
4-Leitersystem mit Trinkwassererwärmung
max. 32 l/min, vertikale
Anschlussgarnitur mit
Wärmezählerverrohrung, Verteiler
Durchflussanzeiger min/max im
Vorlaufbalken und
Thermostatventileinsatz für
EGO-Regelantrieb im Rücklaufbalken,
kupfergelötet Plattenwärmetauscher,
Unterputz-Schrank mit Frontblende RAL
9016
EAN: 4061323114924
Artikelnummer: 31+311003
Warengruppe: 31
Warennummer: 84191900
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323114924
Listenpreis2.232,30 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84191900
Standardversand (Tage)15
Elektrische BestandteileJa
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)758
Höhe (mm)1472
Tiefe (mm)172
Gewicht (kg)47,55
Verpackungsabmessungen
Breite (mm)800
Höhe (mm)240
Tiefe (mm)1200
Gewicht (kg)49,62
Merkmale
Klassifizierung ETIM 9
Geeignet für Fernwärme Nein
Geeignet für Blockheizung Nein
Geeignet für Wärmepumpe Nein
Geeignet für Solarheizung Nein
Geeignet für Heizung Ja
Geeignet für Kühlen Ja
Geeignet für warmes Trinkwasser Ja
Mit Umwälzpumpe Ja
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Ja
Mit Wärmeübertrager Ja
Material Wärmetauscher rostfreier Stahl
Werkstoff Lotmaterial Wärmetauscher kupfergelötet
Wechselschalter mit doppelter Trennung Nein
Wärmetauscher vollversiegelt Nein
Mit Passstück für Wärmezähler Ja
Mit Wärmezähler Nein
Mit Passstück für Kaltwasserzähler Ja
Primäre Vorlauftemperatur 55 - 90 °C
Max. Arbeitsdruck 1000 kPa
Primäre Drückdifferenz 23 - 23 kPa
Max. Vordruck -
Zapfleistung bei 60 °C, Dauerbetrieb 32 l/min
Trinkwasser Leistung 111 kW
Einstellbereich Temperatur heißes Leitungswasser 45 - 60 °C
Max. Heizleistung 111 kW
Anschluss Vorlauf sonstige
Nenndurchmesser Zufuhr 1 Zoll (25)
Rohraußendurchmesser Zulauf -
Anschluss Rücklauf sonstige
Nenndurchmesser Rücklauf 1 Zoll (25)
Rohraußendurchmesser Rücklauf -
Anschluss Heizungs-Vor-/Rücklauf sonstige
Nenndurchmesser Heizung 1 Zoll (25)
Rohraußendurchmesser Heizung -
Anschluss Warmwasser sonstige
Nenndurchmesser Warmwasseranschluss 1 Zoll (25)
Rohraußendurchmesser warmes Trinkwasser -
Anschluss kaltes Trinkwasser sonstige
Nenndurchmesser Kaltwasseranschluss 1 Zoll (25)
Rohraußendurchmesser kaltes Trinkwasser -
Mit Zirkulationsanschluss Nein
Anschluss Zirkulationsleitung -
Größe Anschluss Zirkulationsleitung -
Mit Vorrang für Warmwasser Nein
Mit elektrischer Nacherwärmung Nein
Mit Differenzdruckregler Nein
Warmhaltestufe Ja
Regler elektronisch
Strömungsmengenregler Ja
Mit Schmutzfänger Nein
Mit Sicherheitsventil Nein
Zonenventil Ja
Mit Isolierung Nein
Höhe 1457 mm
Breite 732 mm
Tiefe 160 mm
DVGW-Siegel für Gas -
DVGW-Siegel für Wasser -
Gaszulassung CW -
Typenzulassung nach BBR/EKS Nein
Downloads
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
