strawa Frischwasser-Wohnungsstation
Friwara W32-FBR-63-HT-AP 6 Hkr.
strawa Frischwasser-Wohnungsstation Friwara W32-FBR-63-HT-AP 6 Hkr. BxHxT: 706 x 1493 x 180 mm TW-Erwärmung max. 32 l/min, Festwert 20-50°C + HT-Abgang, Verteiler DFA 0-3 l/min + THV 30x1,5, kupfergel. PWT, AP-Schrank in RAL 9016
Artikelnummer: 31+320406
Listenpreis: 2.861,90 €
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Ausschreibungstext
Langtext
strawa Frischwasser-Wohnungsstation Friwara W32-FBR-63-HT-AP 6 Hkr.
1. Beschreibung:Die Wohnungsstation Friwara W-FBR-HT dient der Warmwasserversorgung, der Wärmeversorgung statischer Heizflächen (z.B. Heizkörper) und der Versorgung und Regelung von Flächenheizungen mit Festwertregler 20-50 °C mit integrierter Pumpe.
2. Funktionsweise: :
2.1 Trinkwasserversorgung:
Die Friwara Wohnungsstation funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Nach Beendigung des Zapfvorgangs wird das Ventil sofort geschlossen.
2.2 Flächenheizungsversorgung:
Über einen zusätzlichen Abgang im Primär-Heizungsstrang in der Friwara Wohnungsstation, wird ein Festwertregelset mit Wärme versorgt. Die Kombination aus Thermostatkopf und integriertem Regulierventil sorgt für das Erreichen der gewünschten Vorlauftemperatur (20-50 °C). Über die im Festwertregelset verbaute Pumpe (Wilo Para 15-130 / 6-43 / SC-12) wird der benötigte Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über das integrierte Regulierventil zum Primärstrang abgleichen. Zusätzlich ist zum Schutz der Flächenheizung ein STB verbaut. Das integrierte Rückschlagventil verhindert Fehlzirkulationen. Optional ist zum Festwertregelset ein Mischregelset für witterungsgeführte Vorlauftemperaturregelung + Regler erhältlich. Heizkreisverteiler mit manuellem hydraulischen Abgleich der Heizkreise am Duchflussanzeiger und Thermostatventileinsetzen mit Aufnahmegewinde M30x1,5. Des Weiteren können die Klemmleiste und die Stellantriebe montiert und vorverdrahtet werden.
2.3 Versorgung der statischen Heizflächen:
Zusätzlich sind vor dem Heizungsvorlauf und nach dem Heizungsrücklauf Abgänge mit Absperrungen installiert, über die statische Heizflächen (z.B. ein Badheizkörper) versorgt werden können. Die Versorgung der statischen Heizflächen wird über die im primärseitigen Versorgerkreis verbaute Pumpe realisiert, in der Station ist keine Pumpe vorgesehen.
3. Vorteile:
- Warmwassertemperatur von 45 °C bis 60 °C einstellbar, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- einfache Montage und Wartung (Regler fertig vorverdrahtet)
- konstante Zapftemperatur durch die elektronische strawa-FRIWA-Regelung mit Klartextanzeige
- individuelle Programmierung von Betriebszeiten und -temperaturen
- alle wichtigen Komponenten in einer kompakten Station von Werk aus vormontiert
- komfortable Möglichkeit zur Kaltwasser- und Wärmezählung im Wohnbaubereich
- alle gelieferten Stationen druckgeprüft
- alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW
- Anschluss und Regelung von Flächenheizung von 20-50 °C
- optional auch witterungsgeführte Regelung für Flächenheizung
- zusätzliche Versorgung statischer Heizflächen
- 2 bis 5 K Spreizung zwischen VL und TWW
- kein externes Temperaturvorhalteset nötig
4. Trinkwasserleistung:
- bis 102 kW
5. Bestandteile: :
5.1 Schrank:
- Aufputzausführung (AP)
- aus feuerverzinktem Stahlblech und alle sichtbaren Teile in weiß RAL 9016
- alle Halterungen mit Gummieinlage

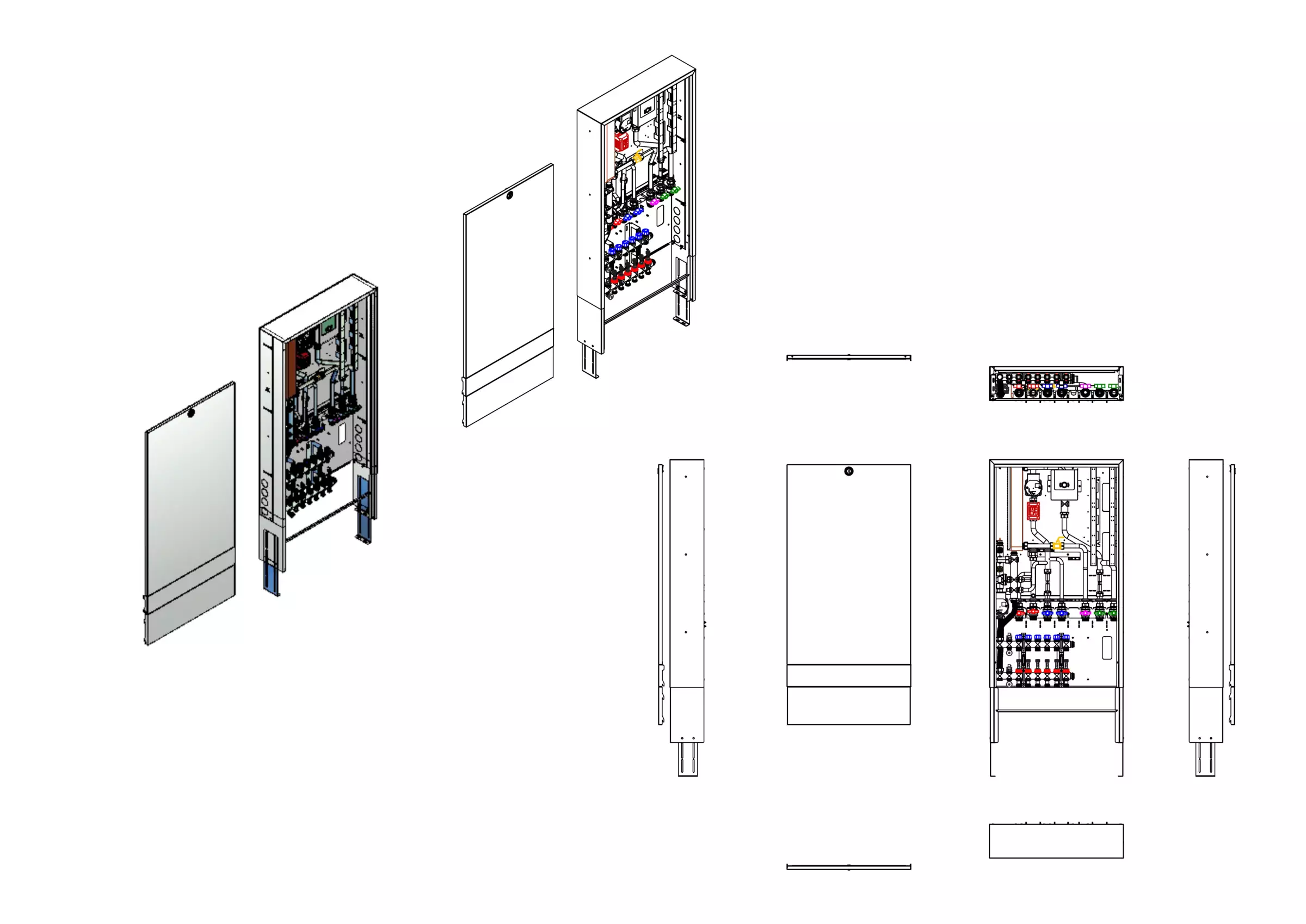

- Maße: AP-Schrank: B x H x T: 706 x 1493 x 180 mm
5.2 Anschlussleiste:
- Kugelhähne DN25 (1“ AG fld.), Zirkulationskugelhahn DN20 (¾“ IG)
- Anschlussleiste 7-fach: SVL-PVL-PRL-SRL-TWW-ETWK-ATWK
5.3 Frischwassermodul:
Heizungsseite:
- Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu)
- Pulsweitenmodulierende Hocheffizienzpumpe Wilo Typ Para 15-130/8-75/IPWM-12
- Zonenventil DN 25 zur Absperrung der Frischwasserstation
- Wärmezählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm
- empfohlen wir ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088
- Filterkugelhahn im Primär-Vorlauf
Trinkwasserseite:
- Plattenwärmeübertragerleistung bis 102 kW
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
Frischwasserregler:
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C , laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Zirkulationsfunktion (Zeitintervall)
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
FBR-Regelgruppe:
- Vorlauffestwerttemperatur über Festwertregler einstellbar von 20-50 °C
- mit Pumpe Wilo Para 15-130/6-43/SC-12
- integriertes Regulierventil am Primärrücklauf für hydraulischen Abgleich
- integriertes Rückschlagventil und Temperaturbegrenzer
- Abgänge mit 1“ ÜW-Mutter fld. für Anschluss an Heizkreisverteiler
Heizkreisverteiler:
- 2x flexible Anschlussrohre 1“ IG-ÜW fld. zur leichten Montage an die FBR-Regelgruppe des Frischwassermoduls
Manueller hydraulischer Abgleich über den Durchflussanzeiger
- FBH-Anschlussverteiler e-class 63 (mit Regolux Durchflussanzeiger 0-3 l/min und THV-Einsatz mit Anschlussgewinde M30x1,5
Optionales Zubehör:
- edelstahlgelöteter Plattenwärmeübertrager
- Zirkulationsmodul mit Zirkulationspumpe ecocirc PRO 13-1/940-01 (inkl. Sicherheitsventil und Abblaseleitung,Achtung! Bauseitiger freier Auslauf notwendig!)
- Strangregulierventil für den heizungsseitigen hydraulischen Abgleich bei > 5 K Spreizung
- Dämmung von Plattenwärmeübertrager und Rohrleitung
- optional mit Mischregelgruppe + Regler für witterungsgeführte Vorlauftemperaturregelung
6. Technische Daten: :
6.1 Primärseite:
- max. Temperatur 70 °C - Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig bis 102 kW
-max. Druckverlust modellabhängig 425 mbar
- max. Massenstrom modellabhängig ca. 2000 l/h
6.2 Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers: modellabhängig bis 102 kW
- max. trinkwasserseitiger Druckverlust 575 mbar
6.3 Flächenheizung:
- Einstellbereich Vorlauftemperatur 20-50 °C
- max. Betriebsdruck 4 bar
- max. Prüfdruck 6 bar
- max. Volumenstrom ca. 1500 l/h
- Umwälzpumpe: Wilo Para 15-130 / 6-43 / SC-12
- integriertes Rückschlagventil
- Sicherheitstemperaturbegrenzer (STB)
7. Anschlüsse:
- 1“ AG flachdichtend für Heizung und Trinkwasser
- optionaler Zirkulationsanschluss ¾“ IG
strawa Frischwasser-Wohnungsstation Friwara W32-FBR-63-HT-AP 6 Hkr.
1. Beschreibung:
Die Wohnungsstation Friwara W-FBR-HT dient der Warmwasserversorgung, der Wärmeversorgung statischer Heizflächen (z.B. Heizkörper) und der Versorgung und Regelung von Flächenheizungen mit Festwertregler 20-50 °C mit integrierter Pumpe.
2. Funktionsweise: :
2.1 Trinkwasserversorgung:
Die Friwara Wohnungsstation funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Nach Beendigung des Zapfvorgangs wird das Ventil sofort geschlossen.
2.2 Flächenheizungsversorgung:
Über einen zusätzlichen Abgang im Primär-Heizungsstrang in der Friwara Wohnungsstation, wird ein Festwertregelset mit Wärme versorgt. Die Kombination aus Thermostatkopf und integriertem Regulierventil sorgt für das Erreichen der gewünschten Vorlauftemperatur (20-50 °C). Über die im Festwertregelset verbaute Pumpe (Wilo Para 15-130 / 6-43 / SC-12) wird der benötigte Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über das integrierte Regulierventil zum Primärstrang abgleichen. Zusätzlich ist zum Schutz der Flächenheizung ein STB verbaut. Das integrierte Rückschlagventil verhindert Fehlzirkulationen. Optional ist zum Festwertregelset ein Mischregelset für witterungsgeführte Vorlauftemperaturregelung + Regler erhältlich. Heizkreisverteiler mit manuellem hydraulischen Abgleich der Heizkreise am Duchflussanzeiger und Thermostatventileinsetzen mit Aufnahmegewinde M30x1,5. Des Weiteren können die Klemmleiste und die Stellantriebe montiert und vorverdrahtet werden.
2.3 Versorgung der statischen Heizflächen:
Zusätzlich sind vor dem Heizungsvorlauf und nach dem Heizungsrücklauf Abgänge mit Absperrungen installiert, über die statische Heizflächen (z.B. ein Badheizkörper) versorgt werden können. Die Versorgung der statischen Heizflächen wird über die im primärseitigen Versorgerkreis verbaute Pumpe realisiert, in der Station ist keine Pumpe vorgesehen.
3. Vorteile:
- Warmwassertemperatur von 45 °C bis 60 °C einstellbar, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- einfache Montage und Wartung (Regler fertig vorverdrahtet)
- konstante Zapftemperatur durch die elektronische strawa-FRIWA-Regelung mit Klartextanzeige
- individuelle Programmierung von Betriebszeiten und -temperaturen
- alle wichtigen Komponenten in einer kompakten Station von Werk aus vormontiert
- komfortable Möglichkeit zur Kaltwasser- und Wärmezählung im Wohnbaubereich
- alle gelieferten Stationen druckgeprüft
- alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW
- Anschluss und Regelung von Flächenheizung von 20-50 °C
- optional auch witterungsgeführte Regelung für Flächenheizung
- zusätzliche Versorgung statischer Heizflächen
- 2 bis 5 K Spreizung zwischen VL und TWW
- kein externes Temperaturvorhalteset nötig
4. Trinkwasserleistung:
- bis 102 kW
5. Bestandteile: :
5.1 Schrank:
- Aufputzausführung (AP)
- aus feuerverzinktem Stahlblech und alle sichtbaren Teile in weiß RAL 9016
- alle Halterungen mit Gummieinlage
- Maße: AP-Schrank: B x H x T: 706 x 1493 x 180 mm
5.2 Anschlussleiste:
- Kugelhähne DN25 (1“ AG fld.), Zirkulationskugelhahn DN20 (¾“ IG)
- Anschlussleiste 7-fach: SVL-PVL-PRL-SRL-TWW-ETWK-ATWK
5.3 Frischwassermodul:
Heizungsseite:
- Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu)
- Pulsweitenmodulierende Hocheffizienzpumpe Wilo Typ Para 15-130/8-75/IPWM-12
- Zonenventil DN 25 zur Absperrung der Frischwasserstation
- Wärmezählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm
- empfohlen wir ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088
- Filterkugelhahn im Primär-Vorlauf
Trinkwasserseite:
- Plattenwärmeübertragerleistung bis 102 kW
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
Frischwasserregler:
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C , laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Zirkulationsfunktion (Zeitintervall)
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
FBR-Regelgruppe:
- Vorlauffestwerttemperatur über Festwertregler einstellbar von 20-50 °C
- mit Pumpe Wilo Para 15-130/6-43/SC-12
- integriertes Regulierventil am Primärrücklauf für hydraulischen Abgleich
- integriertes Rückschlagventil und Temperaturbegrenzer
- Abgänge mit 1“ ÜW-Mutter fld. für Anschluss an Heizkreisverteiler
Heizkreisverteiler:
- 2x flexible Anschlussrohre 1“ IG-ÜW fld. zur leichten Montage an die FBR-Regelgruppe des Frischwassermoduls
Manueller hydraulischer Abgleich über den Durchflussanzeiger
- FBH-Anschlussverteiler e-class 63 (mit Regolux Durchflussanzeiger 0-3 l/min und THV-Einsatz mit Anschlussgewinde M30x1,5
Optionales Zubehör:
- edelstahlgelöteter Plattenwärmeübertrager
- Zirkulationsmodul mit Zirkulationspumpe ecocirc PRO 13-1/940-01 (inkl. Sicherheitsventil und Abblaseleitung,Achtung! Bauseitiger freier Auslauf notwendig!)
- Strangregulierventil für den heizungsseitigen hydraulischen Abgleich bei > 5 K Spreizung
- Dämmung von Plattenwärmeübertrager und Rohrleitung
- optional mit Mischregelgruppe + Regler für witterungsgeführte Vorlauftemperaturregelung
6. Technische Daten: :
6.1 Primärseite:
- max. Temperatur 70 °C - Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig bis 102 kW
-max. Druckverlust modellabhängig 425 mbar
- max. Massenstrom modellabhängig ca. 2000 l/h
6.2 Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers: modellabhängig bis 102 kW
- max. trinkwasserseitiger Druckverlust 575 mbar
6.3 Flächenheizung:
- Einstellbereich Vorlauftemperatur 20-50 °C
- max. Betriebsdruck 4 bar
- max. Prüfdruck 6 bar
- max. Volumenstrom ca. 1500 l/h
- Umwälzpumpe: Wilo Para 15-130 / 6-43 / SC-12
- integriertes Rückschlagventil
- Sicherheitstemperaturbegrenzer (STB)
7. Anschlüsse:
- 1“ AG flachdichtend für Heizung und Trinkwasser
- optionaler Zirkulationsanschluss ¾“ IG
Abmessung (Breite x Höhe x Tiefe): 706 x 1493 x 180 mm
Gewicht: 53,255 kg
EAN: 4061323006304
Warennummer: 84191900
Artikelnummer: 31+320406
Warengruppe: 31
URL: https://www.strawa.com/produkt/31+320406
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 040 Wärmeversorgungsanlagen - Betriebseinrichtungen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Frischwasser-Wohnungsstation
Friwara W32-FBR-63-HT-AP 6 Hkr.
BxHxT: 706 x 1493 x 180 mm
Trinkwassererwärmung max. 32 l/min,
Festwertregelung 20-50 Grad Celsius und
Hochtemperaturabgang, Verteiler mit
Durchflussanzeiger 0-3 l/min im
Vorlaufbalken und
Thermostatventileinsatz M30x1,5 im
Rücklaufbalken, kupfergelötet
Plattenwärmetauscher, Aufputz-Schrank in
RAL 9016
EAN: 4061323006304
Artikelnummer: 31+320406
Warengruppe: 31
Warennummer: 84191900
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323006304
Listenpreis2.861,90 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84191900
Standardversand (Tage)15
Elektrische BestandteileJa
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)706
Höhe (mm)1493
Tiefe (mm)180
Gewicht (kg)54,635
Verpackungsabmessungen
Breite (mm)800
Höhe (mm)240
Tiefe (mm)1200
Gewicht (kg)56,705
Merkmale
Klassifizierung ETIM 9
Geeignet für Fernwärme Nein
Geeignet für Blockheizung Nein
Geeignet für Wärmepumpe Nein
Geeignet für Solarheizung Nein
Geeignet für Heizung Ja
Geeignet für Kühlen Nein
Geeignet für warmes Trinkwasser Ja
Mit Umwälzpumpe Ja
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Ja
Mit Wärmeübertrager Ja
Material Wärmetauscher rostfreier Stahl
Werkstoff Lotmaterial Wärmetauscher kupfergelötet
Wechselschalter mit doppelter Trennung Nein
Wärmetauscher vollversiegelt Nein
Mit Passstück für Wärmezähler Ja
Mit Wärmezähler Nein
Mit Passstück für Kaltwasserzähler Ja
Primäre Vorlauftemperatur 55 - 90 °C
Max. Arbeitsdruck 1000 kPa
Primäre Drückdifferenz 23 - 23 kPa
Max. Vordruck -
Zapfleistung bei 60 °C, Dauerbetrieb 32 l/min
Trinkwasser Leistung 111 kW
Einstellbereich Temperatur heißes Leitungswasser 45 - 60 °C
Max. Heizleistung 111 kW
Anschluss Vorlauf sonstige
Nenndurchmesser Zufuhr 1 Zoll (25)
Rohraußendurchmesser Zulauf -
Anschluss Rücklauf sonstige
Nenndurchmesser Rücklauf 1 Zoll (25)
Rohraußendurchmesser Rücklauf -
Anschluss Heizungs-Vor-/Rücklauf sonstige
Nenndurchmesser Heizung 1 Zoll (25)
Rohraußendurchmesser Heizung -
Anschluss Warmwasser sonstige
Nenndurchmesser Warmwasseranschluss 1 Zoll (25)
Rohraußendurchmesser warmes Trinkwasser -
Anschluss kaltes Trinkwasser sonstige
Nenndurchmesser Kaltwasseranschluss 1 Zoll (25)
Rohraußendurchmesser kaltes Trinkwasser -
Mit Zirkulationsanschluss Nein
Anschluss Zirkulationsleitung -
Größe Anschluss Zirkulationsleitung -
Mit Vorrang für Warmwasser Nein
Mit elektrischer Nacherwärmung Nein
Mit Differenzdruckregler Nein
Warmhaltestufe Ja
Regler elektronisch
Strömungsmengenregler Ja
Mit Schmutzfänger Nein
Mit Sicherheitsventil Nein
Zonenventil Ja
Mit Isolierung Nein
Höhe 1493 mm
Breite 706 mm
Tiefe 180 mm
DVGW-Siegel für Gas -
DVGW-Siegel für Wasser -
Gaszulassung CW -
Typenzulassung nach BBR/EKS Nein
Downloads
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
