strawa Frischwasser-Wohnungsstation Fri
wara Hybrid WSHY1-FB63-Cu-AP-21 8 Hkr.
strawa Frischwasser-Wohnungsstation Friwara Hybrid WSHY1-FB63-Cu-AP-21 8 Hkr. BxHxT: 731 x 1182 x 140 mm Hybrid-TW-Erwärmung mit zus. Durchlauferhitzer 18-21 kW, Verteiler DFA 0-3 l/min + THV 30x1,5, kupfergel. PWT, AP-Schrank in RAL 9016
Artikelnummer: 3501043308
Listenpreis: 2.966,30 €
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Ausschreibungstext
strawa Frischwasser-Wohnungsstation Fri wara Hybrid WSHY1-FB63-Cu-AP-21 8 Hkr.
1. Beschreibung:Die Wohnungsstation Friwara Hybrid WSHY-FB dient der Warmwasserversorgung und zusätzlich der Versorgung und Reglung der Flächenheizung. Die Station wurde speziell für niedrige Vorlauftemperaturen entwickelt (35°C - 45°C). Bei der Warmwasserbereitung wird über den Plattenwärmeübertrager der erste Temperaturhub vorgenommen und mit Hilfe des Durchlauferhitzers, je nach gewünschter Zapftemperatur (40 – 60 °C), der zweite Temperaturhub.
2. Funktionsweise: :
2.1 Trinkwasserversorgung:
Die Friwara Hybrid WSHY-FB Wohnungsstation funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl sowie über den integrierten Durchlauferhitzer. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung der am Durchlauferhitzer vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern, Durchlauferhitzer, Plattenwärmeübertrager und Umschaltventil. Der Heizungsvolumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Der elektronische Durchlauferhitzer gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Der Durchlauferhitzer kann über den Volumenstromsensor den Durchfluss erkennen und die Leistung bedarfsgerecht und mit hoher Präzision anpassen. Nach Beendigung des Zapfvorgangs wird das Umschaltventil sofort geschlossen und der Durchlauferhitzer beendet die Erwärmung. Für den Einbau von Wärme- und Wasserzählern sind Distanzstücke im Heizungsrücklauf und Kaltwasserzulauf der Station vorgesehen.
2.2 Flächenheizungsversorgung:
Über einen zusätzlichen Abgang im kombinierten Vor- und Rücklaufbalken in der Friwara Hybrid WSHY-FB Wohnungsstation wird die Fußbodenheizung mit Wärme versorgt. Über die Primär Pumpe wird der benötigte Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über das integrierte Regulierventil zum Primärstrang abgleichen. Montierter Heizkreisverteiler mit manuellem hydraulischem Abgleich der Heizkreise am Durchflussanzeiger (e-class 63). Des Weiteren können die Klemmleiste und die Stell- bzw. Regelantriebe montiert und vorverdrahtet werden. Beim e-class 63 Verteiler sind elektrothermische Stellantriebe 230 V oder intelligente, autonome, elektrothermische EGO-M30-Regelantriebe 230 V (mit Aufnahmegewinde M30x1,5, stromlos geschlossen) montierbar.
2.3 Durchlauferhitzer:
Der Durchlauferhitzer, der bereits in der Friwara Hybrid WSHY-FB vormontiert ist, dient der elektronischen Nachheizung des Trinkwarmwassers. Der Durchlauferhitzer erhöht dabei die zuvor durch den PWÜ vorgeheizte Trinkwarmwassertemperatur auf die gewünschte Zapftemperatur. Die Elektronik des DLE regelt dabei die Wärmeleistung in Abhängigkeit der Durchlaufmenge in Verbindung mit der Temperaturdifferenz von Vorlauftemperatur zu Zapftemperatur.
Die gewünschte Zapftemperatur kann im Menü auf 40 – 60 °C eingestellt werden und ist über die digitale LCD-Anzeige ablesbar.
3. Vorteile:
- Warmwassertemperatur von 40 °C bis 60 °C wählbar
- einfache Montage und Wartung (Station fertig vorverdrahtet)
- konstante Zapftemperatur durch den eingesetzten Durchlauferhitzer
- alle Komponenten aus einer Hand bzw. in einer komplexen Station
- komfortable Möglichkeit zur Kaltwasser- und Wärmezählung im Wohnbaubereich
- druckgeprüft
- alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW
- durch die niedrige Vorlauftemperatur geeignet für Wärmepumpen (besonders energieeffizient)
4. Bestandteile:

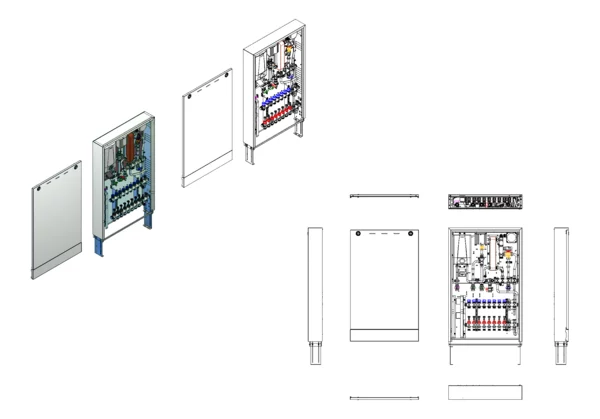

4.1 Schrank:
- Aufputzausführung (AP)
- aus feuerverzinktem Stahlblech und alle sichtbaren Teile in weiß RAL 9016
- alle Halterungen mit Gummieinlage
Schrankmaße 2 bis 8 Hkr.:
- AP-Schrank: B x H x T: 731 x 1180 x 140 mm
Schrankmaße 9 bis 12 Hkr.:
- AP-Schrank: B x H x T: 881 x 1180 x 140 mm

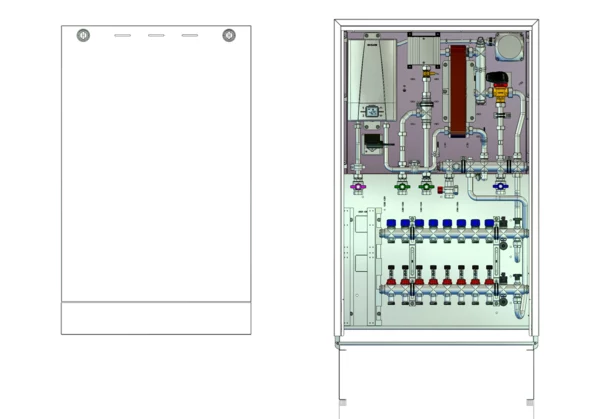

4.2 Frischwassermodul:
Anschlüsse:
- Kugelhähne DN20 (Sekundäranschluss ¾“ IG)
- Anschlussleiste 5-fach: TWW-ETWK-ATWK-PVL-PRL
- der Vorlauf-Kugelhahn ist zusätzlich mit einem Schmutzfänger ausgerüstet
Heizungsseite:
- Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu)
- Umschaltventil ESBE SLD133Superflow zur Umschaltung Trinkwasserbereitung oder Standby der Wohnungsstation
- Wärmezählerpassstück ¾“ AG fld. (Länge 110 mm)
- Fühlereinbaustück direktfühlend Ø 5-5,2mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molliné)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
Trinkwasserseite:
- Plattenwärmeübertrager
- Volumenstromsensor
- Wasserzählerpassstück ¾“ AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
- Durchlauferhitzer (Clage) – mit integriertem Filtersieb
- Trinkwarmwassertemperatur einstellbar von 40 °C bis 60 °C
Frischwasserregler:
- Friwara smart Frischwasserregler
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
- Vorwärmstufe 1 einstellbar von 30 °C bis 45 °C
FBH-Seite:
- integriertes Regulierventil im FBH-Vorlauf für hydraulischen Abgleich
- max. Massenstrom 800 l/h
Heizkreisverteiler:
- 2x flexible Anschlussrohre ¾“ IG-ÜW fld. zur leichten Montage an den kombinierten Vorlauf-/Rücklaufbalken des Frischwassermoduls
Manueller hydraulischer Abgleich über den Durchflussanzeiger
- FBH-Anschlussverteiler e-class 63(mit Regolux Durchflussanzeiger 0-3l/min und THV-Einsatz mit Anschlussgewinde M30x1,5)
Optionales Zubehör:
- edelstahlgelöteter Plattenwärmeübertrager (VA)
- Dämmung von Plattenwärmeübertrager und Rohrleitung
5. Technische Daten:
5.1 Primärseite:
- Temperatur 35 - 60 °C – Empfehlung liegt bei 38 °C
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- weitere Angaben bei Temperaturen Heizung 45/25 °C und Trinkwasser 37/10 °C:
- Druckverlust 550 mbar
- Massenstrom 1300 l/h
- Umschaltventil ESBE SLD133Superflow DN20
5.2 Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 8 barmax. Betriebsdruck 10 bar
- weitere Angaben bei Systemtemperatur Heizung 45/25 °C und Trinkwasser 50/10 °C:
- Druckverlust 2750 mbar
- Schüttleistung 13 l/min
- Gesamtleistung 36,2 kW
5.3 Durchlauferhitzer:
Allgemeine Daten Durchlauferhitzer:
- Anschluss G ½“
- BxHxT: 177 x 294 x 108 mm
- Gehäusefarbe weiß
- ohne Durchflussmengenbegrenzer
- Einstellbereich 20 - 60 °C
- max. Betriebstemperatur 60 °C
- max. Betriebsdruck: 10 bar
- Druckverlust 2300 mbar bei 12 l/min
- Einschaltwassermenge 2 l/min
Elektrische Daten Durchlauferhitzer:
- Nennleistung: 18 /21 kW
- Nennstrom: 26 / 30 A
- Erforderlicher Kabelquerschnitt: 4 / 6 mm²
- Nennspannung: 3~ / PE 380...415 V AC
- Frequenz: 50 / 60 Hz
- Anschluss: Festanschluss
- Energieeffizienzklasse nach EU-Verordnung Nr. 812/2013: A
- Schutzklasse nach VDE I
- Schutzart: IP 24
6. Anschlüsse:
- ¾“ IG flachdichtend für Heizung und Trinkwasser
7. Lieferzustand:
- Station komplett im Schutzkarton verpackt
strawa Frischwasser-Wohnungsstation Friwara Hybrid WSHY1-FB63-Cu-AP-21 8Hkr.
1. Beschreibung:
Die Wohnungsstation Friwara Hybrid WSHY-FB dient der Warmwasserversorgung und zusätzlich der Versorgung und Reglung der Flächenheizung. Die Station wurde speziell für niedrige Vorlauftemperaturen entwickelt (35°C - 45°C). Bei der Warmwasserbereitung wird über den Plattenwärmeübertrager der erste Temperaturhub vorgenommen und mit Hilfe des Durchlauferhitzers, je nach gewünschter Zapftemperatur (40 – 60 °C), der zweite Temperaturhub.
2. Funktionsweise: :
2.1 Trinkwasserversorgung:
Die Friwara Hybrid WSHY-FB Wohnungsstation funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl sowie über den integrierten Durchlauferhitzer. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung der am Durchlauferhitzer vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern, Durchlauferhitzer, Plattenwärmeübertrager und Umschaltventil. Der Heizungsvolumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Der elektronische Durchlauferhitzer gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Der Durchlauferhitzer kann über den Volumenstromsensor den Durchfluss erkennen und die Leistung bedarfsgerecht und mit hoher Präzision anpassen. Nach Beendigung des Zapfvorgangs wird das Umschaltventil sofort geschlossen und der Durchlauferhitzer beendet die Erwärmung. Für den Einbau von Wärme- und Wasserzählern sind Distanzstücke im Heizungsrücklauf und Kaltwasserzulauf der Station vorgesehen.
2.2 Flächenheizungsversorgung:
Über einen zusätzlichen Abgang im kombinierten Vor- und Rücklaufbalken in der Friwara Hybrid WSHY-FB Wohnungsstation wird die Fußbodenheizung mit Wärme versorgt. Über die Primär Pumpe wird der benötigte Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über das integrierte Regulierventil zum Primärstrang abgleichen. Montierter Heizkreisverteiler mit manuellem hydraulischem Abgleich der Heizkreise am Durchflussanzeiger (e-class 63). Des Weiteren können die Klemmleiste und die Stell- bzw. Regelantriebe montiert und vorverdrahtet werden. Beim e-class 63 Verteiler sind elektrothermische Stellantriebe 230 V oder intelligente, autonome, elektrothermische EGO-M30-Regelantriebe 230 V (mit Aufnahmegewinde M30x1,5, stromlos geschlossen) montierbar.
2.3 Durchlauferhitzer:
Der Durchlauferhitzer, der bereits in der Friwara Hybrid WSHY-FB vormontiert ist, dient der elektronischen Nachheizung des Trinkwarmwassers. Der Durchlauferhitzer erhöht dabei die zuvor durch den PWÜ vorgeheizte Trinkwarmwassertemperatur auf die gewünschte Zapftemperatur. Die Elektronik des DLE regelt dabei die Wärmeleistung in Abhängigkeit der Durchlaufmenge in Verbindung mit der Temperaturdifferenz von Vorlauftemperatur zu Zapftemperatur.
Die gewünschte Zapftemperatur kann im Menü auf 40 – 60 °C eingestellt werden und ist über die digitale LCD-Anzeige ablesbar.
3. Vorteile:
- Warmwassertemperatur von 40 °C bis 60 °C wählbar
- einfache Montage und Wartung (Station fertig vorverdrahtet)
- konstante Zapftemperatur durch den eingesetzten Durchlauferhitzer
- alle Komponenten aus einer Hand bzw. in einer komplexen Station
- komfortable Möglichkeit zur Kaltwasser- und Wärmezählung im Wohnbaubereich
- druckgeprüft
- alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW
- durch die niedrige Vorlauftemperatur geeignet für Wärmepumpen (besonders energieeffizient)
4. Bestandteile:
4.1 Schrank:
- Aufputzausführung (AP)
- aus feuerverzinktem Stahlblech und alle sichtbaren Teile in weiß RAL 9016
- alle Halterungen mit Gummieinlage
Schrankmaße 2 bis 8 Hkr.:
- AP-Schrank: B x H x T: 731 x 1180 x 140 mm
Schrankmaße 9 bis 12 Hkr.:
- AP-Schrank: B x H x T: 881 x 1180 x 140 mm
4.2 Frischwassermodul:
Anschlüsse:
- Kugelhähne DN20 (Sekundäranschluss ¾“ IG)
- Anschlussleiste 5-fach: TWW-ETWK-ATWK-PVL-PRL
- der Vorlauf-Kugelhahn ist zusätzlich mit einem Schmutzfänger ausgerüstet
Heizungsseite:
- Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu)
- Umschaltventil ESBE SLD133Superflow zur Umschaltung Trinkwasserbereitung oder Standby der Wohnungsstation
- Wärmezählerpassstück ¾“ AG fld. (Länge 110 mm)
- Fühlereinbaustück direktfühlend Ø 5-5,2mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molliné)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
Trinkwasserseite:
- Plattenwärmeübertrager
- Volumenstromsensor
- Wasserzählerpassstück ¾“ AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
- Durchlauferhitzer (Clage) – mit integriertem Filtersieb
- Trinkwarmwassertemperatur einstellbar von 40 °C bis 60 °C
Frischwasserregler:
- Friwara smart Frischwasserregler
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
- Vorwärmstufe 1 einstellbar von 30 °C bis 45 °C
FBH-Seite:
- integriertes Regulierventil im FBH-Vorlauf für hydraulischen Abgleich
- max. Massenstrom 800 l/h
Heizkreisverteiler:
- 2x flexible Anschlussrohre ¾“ IG-ÜW fld. zur leichten Montage an den kombinierten Vorlauf-/Rücklaufbalken des Frischwassermoduls
Manueller hydraulischer Abgleich über den Durchflussanzeiger
- FBH-Anschlussverteiler e-class 63(mit Regolux Durchflussanzeiger 0-3l/min und THV-Einsatz mit Anschlussgewinde M30x1,5)
Optionales Zubehör:
- edelstahlgelöteter Plattenwärmeübertrager (VA)
- Dämmung von Plattenwärmeübertrager und Rohrleitung
5. Technische Daten:
5.1 Primärseite:
- Temperatur 35 - 60 °C – Empfehlung liegt bei 38 °C
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- weitere Angaben bei Temperaturen Heizung 45/25 °C und Trinkwasser 37/10 °C:
- Druckverlust 550 mbar
- Massenstrom 1300 l/h
- Umschaltventil ESBE SLD133Superflow DN20
5.2 Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 8 barmax. Betriebsdruck 10 bar
- weitere Angaben bei Systemtemperatur Heizung 45/25 °C und Trinkwasser 50/10 °C:
- Druckverlust 2750 mbar
- Schüttleistung 13 l/min
- Gesamtleistung 36,2 kW
5.3 Durchlauferhitzer:
Allgemeine Daten Durchlauferhitzer:
- Anschluss G ½“
- BxHxT: 177 x 294 x 108 mm
- Gehäusefarbe weiß
- ohne Durchflussmengenbegrenzer
- Einstellbereich 20 - 60 °C
- max. Betriebstemperatur 60 °C
- max. Betriebsdruck: 10 bar
- Druckverlust 2300 mbar bei 12 l/min
- Einschaltwassermenge 2 l/min
Elektrische Daten Durchlauferhitzer:
- Nennleistung: 18 /21 kW
- Nennstrom: 26 / 30 A
- Erforderlicher Kabelquerschnitt: 4 / 6 mm²
- Nennspannung: 3~ / PE 380...415 V AC
- Frequenz: 50 / 60 Hz
- Anschluss: Festanschluss
- Energieeffizienzklasse nach EU-Verordnung Nr. 812/2013: A
- Schutzklasse nach VDE I
- Schutzart: IP 24
6. Anschlüsse:
- ¾“ IG flachdichtend für Heizung und Trinkwasser
7. Lieferzustand:
- Station komplett im Schutzkarton verpackt
Abmessung (Breite x Höhe x Tiefe): 731 x 1182 x 140 mm
Gewicht: 40,82 kg
EAN: 4061323162000
Warennummer: 84191900
Artikelnummer: 3501043308
Warengruppe: 350
URL: https://www.strawa.com/produkt/3501043308
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 040 Wärmeversorgungsanlagen - Betriebseinrichtungen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323162000
Listenpreis2.966,30 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84191900
Standardversand (Tage)15
Artikelabmessungen
Breite (mm)731
Höhe (mm)1182
Tiefe (mm)140
Gewicht (kg)40,828
Verpackungsabmessungen
Breite (mm)800
Höhe (mm)240
Tiefe (mm)1200
Gewicht (kg)42,898
Merkmale
Klassifizierung ETIM 9
Geeignet für Fernwärme Nein
Geeignet für Blockheizung Nein
Geeignet für Wärmepumpe Ja
Geeignet für Solarheizung Nein
Geeignet für Heizung Ja
Geeignet für Kühlen Nein
Geeignet für warmes Trinkwasser Ja
Mit Umwälzpumpe Nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Nein
Mit Wärmeübertrager Ja
Material Wärmetauscher rostfreier Stahl
Werkstoff Lotmaterial Wärmetauscher kupfergelötet
Wechselschalter mit doppelter Trennung Nein
Wärmetauscher vollversiegelt Nein
Mit Passstück für Wärmezähler Ja
Mit Wärmezähler Nein
Mit Passstück für Kaltwasserzähler Ja
Primäre Vorlauftemperatur -
Max. Arbeitsdruck 1000 kPa
Primäre Drückdifferenz 23 - 23 kPa
Max. Vordruck -
Zapfleistung bei 60 °C, Dauerbetrieb -
Trinkwasser Leistung -
Einstellbereich Temperatur heißes Leitungswasser 20 - 60 °C
Max. Heizleistung -
Anschluss Vorlauf Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nenndurchmesser Zufuhr 3/4 Zoll (20)
Rohraußendurchmesser Zulauf -
Anschluss Rücklauf Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nenndurchmesser Rücklauf 3/4 Zoll (20)
Rohraußendurchmesser Rücklauf -
Anschluss Heizungs-Vor-/Rücklauf Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nenndurchmesser Heizung 3/4 Zoll (20)
Rohraußendurchmesser Heizung -
Anschluss Warmwasser Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nenndurchmesser Warmwasseranschluss 3/4 Zoll (20)
Rohraußendurchmesser warmes Trinkwasser -
Anschluss kaltes Trinkwasser Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nenndurchmesser Kaltwasseranschluss 3/4 Zoll (20)
Rohraußendurchmesser kaltes Trinkwasser -
Mit Zirkulationsanschluss Nein
Anschluss Zirkulationsleitung -
Größe Anschluss Zirkulationsleitung -
Mit Vorrang für Warmwasser Nein
Mit elektrischer Nacherwärmung Ja
Mit Differenzdruckregler Nein
Warmhaltestufe Ja
Regler elektronisch
Strömungsmengenregler Ja
Mit Schmutzfänger Ja
Mit Sicherheitsventil Nein
Zonenventil Nein
Mit Isolierung Nein
Höhe 1180 mm
Breite 731 mm
Tiefe 140 mm
DVGW-Siegel für Gas -
DVGW-Siegel für Wasser -
Gaszulassung CW -
Typenzulassung nach BBR/EKS Nein
Downloads
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
