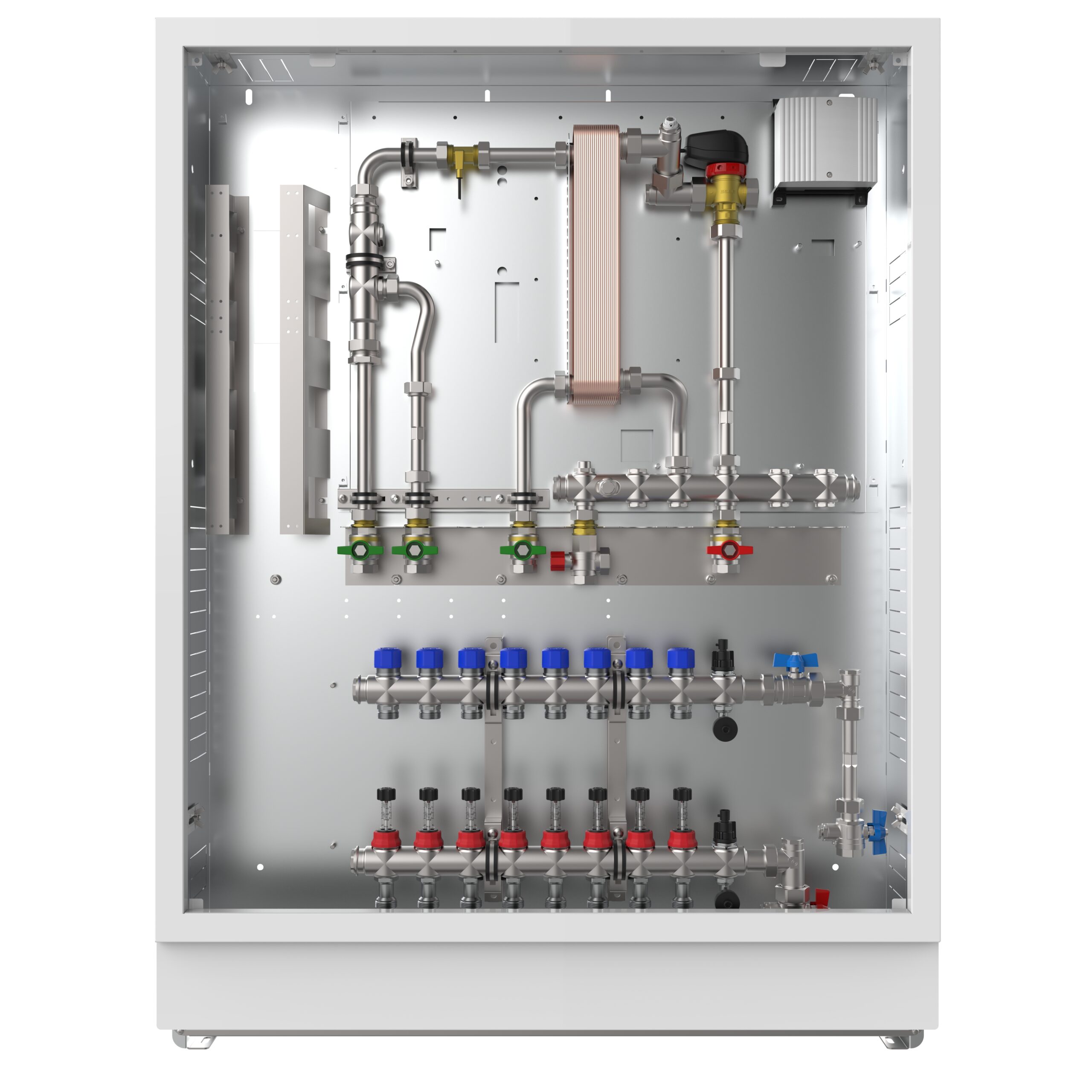

strawa Frischwasser-Wohnungsstation Friwara smart WS17-4L-CU-UP-63 7 Hkr. BxHxT: 898 x 1180 x 120 mm 4-Leitersyst. mit TW-Erwärmung max. 17 l/min, AG mit WMZ, Verteiler DFA 0-3 l/min + THV 30x1,5, kupfergel. PWT, UP-Schrank mit Frontblende RAL 9016
Artikelnummer: 3701080307
Alternativprodukt: 31+210007
Listenpreis: 2.129,00 €
strawa Frischwasser-Wohnungsstation Friwara smart WS17-4L-CU-UP-63 7 Hkr.
1. Beschreibung:
Die Wohnungsstation Friwara smart WS-4L dient der Warmwasserversorgung und der Wärme- bzw. Kühlwasserversorgung von Flächenheizung bzw. -kühlung über ein 4-Leitersystem. Das bedeutet, das Warmwasserbereitung und Flächenheizung bzw. -kühlung durch zwei Leitungssysteme voneinander getrennt sind und sich somit auch nicht hydraulisch beeinflussen.
2. Funktionsweise:
2.1 Trinkwasserversorgung:
Die Friwara smart Wohnungsstation funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und Umschaltventil. Der Volumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Das Umschaltventil kann mit hoher Präzision über den kompletten Ventilhub den Volumenstrom nach Bedarf anpassen. Nach Beendigung des Zapfvorgangs wird das Umschaltventil sofort geschlossen. Für den Einbau von Wärme- und Wasserzählern sind Distanzstücke im Heizungsrücklauf und Kaltwasserzulauf der Station vorgesehen. Optional kann die Station mit einem Zirkulationsmodul ausgestattet werden.
2.2 Flächenheizungs- bzw. kühlwasserversorgung über Niedertemperatur-Strang:
Über einen zusätzlichen Primär-Heizungs- bzw. Kühlkreisanschluss in der Friwara Wohnungsstation wird der Heiz- bzw. Kühlkreisverteiler mit Heizwasser bzw. Kühlwasser versorgt. Der benötigte Volumenstrom der Flächenheizung- bzw. -kühlung wird über die im primärseitigen Versorgerkreis verbaute Pumpe realisiert, in der Station ist keine Pumpe verbaut.
Der montierte Heizkreisverteiler kann im Vorlaufbalken über die absperr- und einstellbaren Durchflussanzeiger manuell hydraulisch abgeglichen werden. Im Rücklaufbalken können auf die Thermostatventileinsätze Stellantriebe mit Aufnahme M30x1,5 montiert werden. Optional können die Klemmleiste und die Stellantriebe montiert und vorverdrahtet werden.
3. Vorteile:
- Warmwassertemperatur von 45 °C bis 60 °C einstellbar, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- einfache Montage und Wartung (Regler fertig vorverdrahtet)
- konstante Zapftemperatur durch die elektronische Friwara-smart-Regelung
- alle wichtigen Komponenten in einer kompakten Station von Werk aus vormontiert
- komfortable Möglichkeit zur Kaltwasser- und Wärmezählung im Wohnbaubereich
- alle gelieferten Stationen druckgeprüft
- alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW
- geringe Einbautiefe
- für die Warmwasserbereitung ist kein hydraulischer Abgleich notwendig
- kein externes Temperaturvorhalteset nötig
- individuelle Einstellung der Warmwassertemperatur
4. Trinkwasserleistung:
- Leistungsstufe 1 (LS1) bis 47 kW (Friwara smart WS17-4L)
- Leistungsstufe 2 (LS2) bis 70 kW (Friwara smart WS25-4L)
5. Bestandteile: :
5.1 Schrank
- Unterputzausführung (UP)
- aus feuerverzinktem Stahlblech und alle sichtbaren Teile in weiß RAL 9016
- alle Halterungen mit Gummieinlage

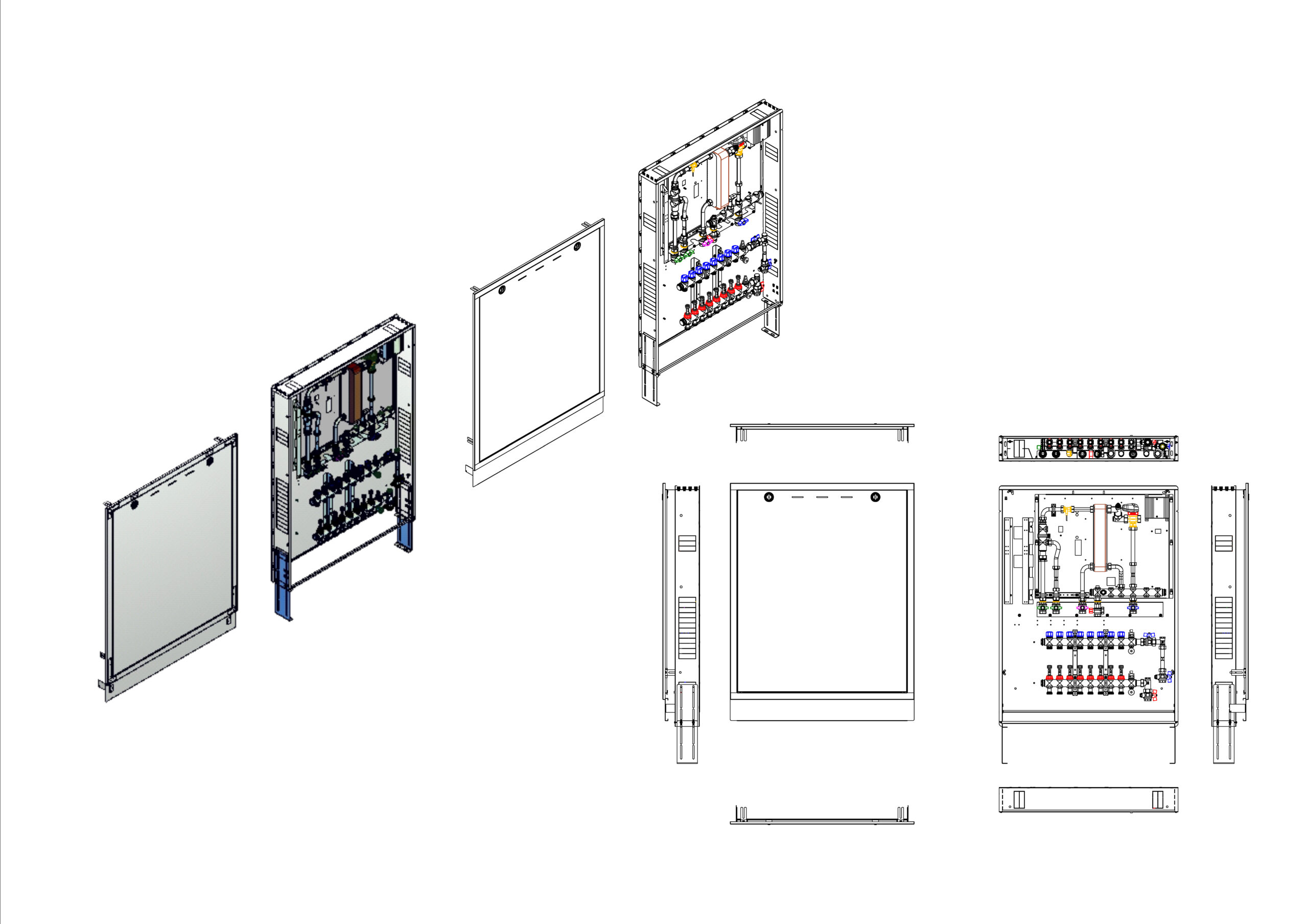

- Maße:
UP-Schrank 0-6 Heizkreise: B x H x T: 724 x 1180 x 120-160 mm (Einbauzargenmaß)
UP-Schrank 7-11 Heizkreise: B x H x T: 874 x 1180 x 120-160 mm (Einbauzargenmaß)
5.2 Anschlussleiste
Anschlussleiste 5-fach:
- Ausgang Trinkwasser kalt
- Eingang Trinkwasser kalt
- Trinkwasser warm
- Primär Vorlauf
- Primär Rücklauf
optionale Anschlussleiste 6-fach mit Zirkulation (Z):
- Ausgang Trinkwasser kalt
- Eingang Trinkwasser kalt
- Zirkulation
- Trinkwasser warm
- Primär Vorlauf
- Primär Rücklauf
- alle Kugelhähne DN 20
- der Primär-Vorlauf-Kugelhahn ist zusätzlich mit einem Schmutzfänger ausgerüstet
- alle Anschlüsse ¾“ IG für Heizung und Trinkwasser
5.3 Frischwassermodul
Heizungsseite:
- Plattenwärmeübertrager aus VA (PWÜ) kupfergelötet (Cu) oder optional edelstahlgelötet (VA)
- Umschaltventil DN20 zur Umschaltung Trinkwasserbereitung oder Standby der Wohnungsstation
- Wärmezählerpassstück ¾“ AG fld. (Länge 110 mm)
- empfohlen wird ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
Trinkwasserseite:
- Plattenwärmeübertrager für Trinkwasserleistungen
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück ¾“ AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
5.4 Frischwasserregler:
- Friwara smart Frischwasserregler
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072, VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
5.5 Heiz- bw. Kühlkreisverteiler:
- FBH-Anschlussverteiler e-class 63 mit Regolux Durchflussanzeiger 0-3 l/min im Vorlaufbalken und Thermostatventileinsatz mit Anschlussgewinde M30x1,5 im Rücklaufbalken
- Spül-, Füll-, Entleer- und Entlüftungsventil im Vor- und Rücklaufbalken
5.6 Anschlussgarnitur am Heiz- bzw. Kühlkreisverteiler:
- Wärmezählerpassstück ¾“ AG fld. (Länge 110 mm)
- Kugelhähne im Vor- und Rücklauf mit Fühlereinbaustück direktfühlend Ø 5-5,2mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entec, Molline)
5.7 Optionales Zubehör:
- edelstahlgelöteter Plattenwärmeübertrager LS1
- kupfer- oder edelstahlgelöteter Plattenwärmeübertrager Conbraze LS2
- Zirkulationsmodul mit Zirkulationspumpe und Zeitschaltuhr
- Dämmung von Plattenwärmeübertrager und Rohrleitung
- Klemmleiste und Stellantriebe optional auch mit Vorverdrahtung
6. Technische Daten: :
6.1 Primärseite
- max. Temperatur 75 °C, Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
LS1 bis 47 kW (Friwara smart WS17-4L)
Optional LS2 bis 70 kW (Friwara smart WS25-4L)
- max. Druckverlust modellabhängig 600 mbar (ohne Wärmemengenzähler)
- max. Massenstrom ca. 1300 l/h
6.2 Trinkwassererwärmung
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
LS1 bis 47 kW (Friwara smart WS17-4L)
Optional LS2 bis 70 kW (Friwara smart WS25-4L)
- max. Druckverlust modellabhängig 620 mbar (ohne Wasserzähler)
6.3 Systemparameter:
Leistungsstufe LS1 (Friwara smart WS17-4L)
- Versorgungsleistung: 47 kW
- Versorgungstemperatur VL/RL: 65/34 °C
- Versorgungsdurchfluss: 1300 l/h
- Temperaturen Trinkwasser WW/KW: 50/10 °C
- Zapfleistung Trinkwasser: 17 l/min
Optional Leistungsstufe LS2 (Friwara smart WS25-4L)
- Versorgungsleistung: 70 kW
- Versorgungstemperatur VL/RL: 65/19 °C
- Versorgungsdurchfluss: 1300 l/h
- Temperaturen Trinkwasser WW/KW: 50/10 °C
- Zapfleistung Trinkwasser: 25 l/min
Abmessung (Breite x Höhe x Tiefe): 898 x 1192 x 132 mm
Gewicht: 41,847 kg
EAN: 4061323138951
Warennummer: 84191900
Artikelnummer: 3701080307
Warengruppe: 370
URL: https://www.strawa.com/produkt/3701080307
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 040 Wärmeversorgungsanlagen - Betriebseinrichtungen
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Frischwasser-Wohnungsstation
Friwara smart WS17-4L-CU-UP-63 7 Hkr.
BxHxT: 898 x 1180 x 120 mm
4-Leitersystem mit Trinkwassererwärmung
max. 17 l/min, vertikale
Anschlussgarnitur mit
Wärmezählerverrohrung, Verteiler mit
Durchflussanzeiger 0-3 l/min im
Vorlaufbalken und
Thermostatventileinsatz M30x1,5 im
Rücklaufbalken, kupfergelötet
Plattenwärmetauscher, Unterputz-Schrank
mit Frontblende RAL 9016
EAN: 4061323138951
Artikelnummer: 3701080307
Warengruppe: 370
Warennummer: 84191900
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
EinheitPCE
GTIN4061323138951
Listenpreis2.129,00 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84191900
Standardversand (Tage)15
Elektrische BestandteileJa
Batteriegewicht (kg)0
Breite (mm)898
Höhe (mm)1192
Tiefe (mm)132
Gewicht (kg)41,847
Breite (mm)180
Höhe (mm)935
Tiefe (mm)1200
Gewicht (kg)44,617
Klassifizierung ETIM 9
Geeignet für Fernwärme Nein
Geeignet für Blockheizung Nein
Geeignet für Wärmepumpe Nein
Geeignet für Solarheizung Nein
Geeignet für Heizung Ja
Geeignet für Kühlen Ja
Geeignet für warmes Trinkwasser Ja
Mit Umwälzpumpe Nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Nein
Mit Wärmeübertrager Ja
Material Wärmetauscher rostfreier Stahl
Werkstoff Lotmaterial Wärmetauscher kupfergelötet
Wechselschalter mit doppelter Trennung Nein
Wärmetauscher vollversiegelt Nein
Mit Passstück für Wärmezähler Ja
Mit Wärmezähler Nein
Mit Passstück für Kaltwasserzähler Ja
Primäre Vorlauftemperatur 60 - 90 °C
Max. Arbeitsdruck 1000 kPa
Primäre Drückdifferenz 23 - 23 kPa
Max. Vordruck -
Zapfleistung bei 60 °C, Dauerbetrieb 17 l/min
Trinkwasser Leistung 60 kW
Einstellbereich Temperatur heißes Leitungswasser 45 - 60 °C
Max. Heizleistung 60 kW
Anschluss Vorlauf Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nenndurchmesser Zufuhr 3/4 Zoll (20)
Rohraußendurchmesser Zulauf -
Anschluss Rücklauf Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nenndurchmesser Rücklauf 3/4 Zoll (20)
Rohraußendurchmesser Rücklauf -
Anschluss Heizungs-Vor-/Rücklauf Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nenndurchmesser Heizung 3/4 Zoll (20)
Rohraußendurchmesser Heizung -
Anschluss Warmwasser Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nenndurchmesser Warmwasseranschluss 3/4 Zoll (20)
Rohraußendurchmesser warmes Trinkwasser -
Anschluss kaltes Trinkwasser Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nenndurchmesser Kaltwasseranschluss 3/4 Zoll (20)
Rohraußendurchmesser kaltes Trinkwasser -
Mit Zirkulationsanschluss Nein
Anschluss Zirkulationsleitung -
Größe Anschluss Zirkulationsleitung -
Mit Vorrang für Warmwasser Nein
Mit elektrischer Nacherwärmung Nein
Mit Differenzdruckregler Nein
Warmhaltestufe Ja
Regler elektronisch
Strömungsmengenregler Ja
Mit Schmutzfänger Ja
Mit Sicherheitsventil Nein
Zonenventil Nein
Mit Isolierung Nein
Höhe 1180 mm
Breite 898 mm
Tiefe 120 mm
DVGW-Siegel für Gas -
DVGW-Siegel für Wasser -
Gaszulassung CW -
Typenzulassung nach BBR/EKS Nein
