1. Beschreibung:
Die Friwara Gasthermenaustauschstation GTA-HT ist für den Austausch von Kombi-Gasthermen in Bestandsbauten gedacht. Durch die fast identische Anordnung der Trinkwasseranschlüsse an der Station, ist ein Austausch und der Neuanschluss durch flexible Anschlussschläuche und weiteres Zubehör einfach und schnell realisierbar. Der vorhandene, aber nicht mehr benötigte Schornstein kann hierbei als Zuleitungsschacht für die Wärmeversorgung der Stationen umfunktioniert werden.
2. Funktionsweise: :
2.1 Trinkwassererwärmung:
Die Friwara Gasthermenaustauschstation GTA-HT funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und Umschaltventil. Der Volumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Das Umschaltventil kann mit hoher Präzision über den kompletten Ventilhub den Volumenstrom nach Bedarf anpassen. Nach Beendigung des Zapfvorgangs wird das Umschaltventil sofort geschlossen. Für den Einbau vom Wärmezähler ist ein Distanzstück im Heizungsrücklauf der Station vorgesehen.
2.2 Versorgung der statischen Heizflächen:
Im Vor- und Rücklauf der Station sind Abgänge installiert, über die zusätzlich die statischen Heizflächen (Heizkörper) versorgt werden. Im Vorlauf ist ein integriertes Regulierventil verbaut, über das der statische Heizkreis hydraulisch abgeglichen werden kann. Im Rücklauf ist ein Zonenventil mit einem Stellantrieb 230 V für eine Zonenregelung verbaut. Die Versorgung der statischen Heizflächen wird, über die im primärseitigen Versorgerkreis verbaute Pumpe realisiert, in der Station ist dafür keine Pumpe vorgesehen. Optional kann im Rücklauf des Statischen Heizkreis ein zusätzlicher Schmutzfänger und ein Rücklauftemperaturbegrenzungsventil als Baugruppe montiert werden. Somit kann die Station in Bestandsanlagen vor Schmutz geschützt werden und die Rücklauftemperatur kann begrenzt werden.
3. VORTEIL:E
- Warmwassertemperatur von 45 °C bis 60 °C wählbar
- einfache Montage und Wartung
- konstante Zapftemperatur durch die elektronische Friwara-smart-Regelung
- alle Komponenten aus einer Hand bzw. in einer komplexen Station
- komfortable Möglichkeit zur Wärmezählung im Wohnbaubereich
- druckgeprüft
- alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW
4. Trinkwasserleistung:
- Leistungsstufe 1 (LS1) bis 47 kW (Friwara smart GTA1-HT)

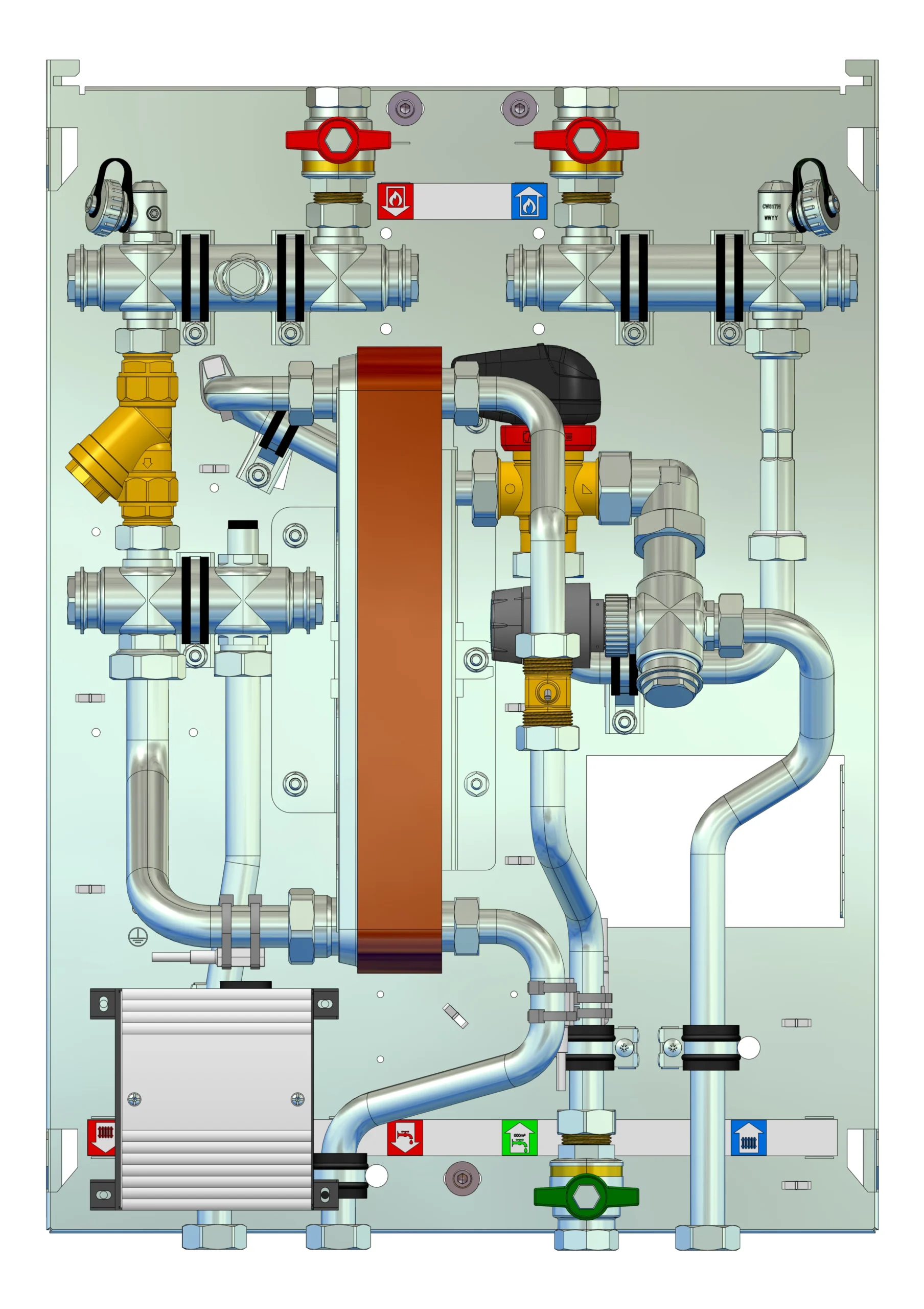

5. Bestandteile: :
5.1 Montageplatte:
- Montageplatte aus feuerverzinktem Stahlblech
- alle Halterungen mit Gummieinlage
- Maße: B x H x T: 440 x 608 x 150 mm
5.2 Anschlüsse:
- Sekundär-Rücklauf, ohne Kugelhahn, 3/4" ÜW fld., nach unten
- Trinkwasser warm, ohne Kugelhahn, 3/4" ÜW fld., nach unten
- Eingang Trinkwasser kalt, mit Kugelhahn DN 20 3/4"IG, nach unten
- Sekundär-Vorlauf, ohne Kugelhahn, 3/4" ÜW fld., nach unten
- Primär-Vorlauf, mit Kugelhahn DN 20 3/4"IG, nach oben
- Primär-Rücklauf mit Kugelhahn DN 20 3/4"IG, nach oben
- Kugelhähne DN20 (Sekundäranschluss 3/4“ IG)
5.3 Frischwassermodul:
Heizungsseite:
- Plattenwärmeübertrager aus VA (PWÜ) edelstahlgelötet (VA)
- Umschaltventil zur Umschaltung Trinkwasserbereitung oder Heizungsbetrieb
- Wärmezählerpassstück ¾“ AG fld. (Länge 110 mm)
- empfohlen wird ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
- Schmutzfänger im Primär-Vorlauf und nachrüstbar im Sekundär-Rücklauf
- Integriertes Regulierventil im Sekundär-Vorlauf
- Zonenventil mit Stellantrieb 230 V im Sekundär-Rücklauf
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
Trinkwasserseite:
- Plattenwärmeübertrager
- Impulsgeber
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
Frischwasserregler:
- Friwara smart Frischwasserregler
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072, VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
Optionales Zubehör:
- edelstahlgelöteter Plattenwärmeübertrager
- Rohrdämmung VL und TWK

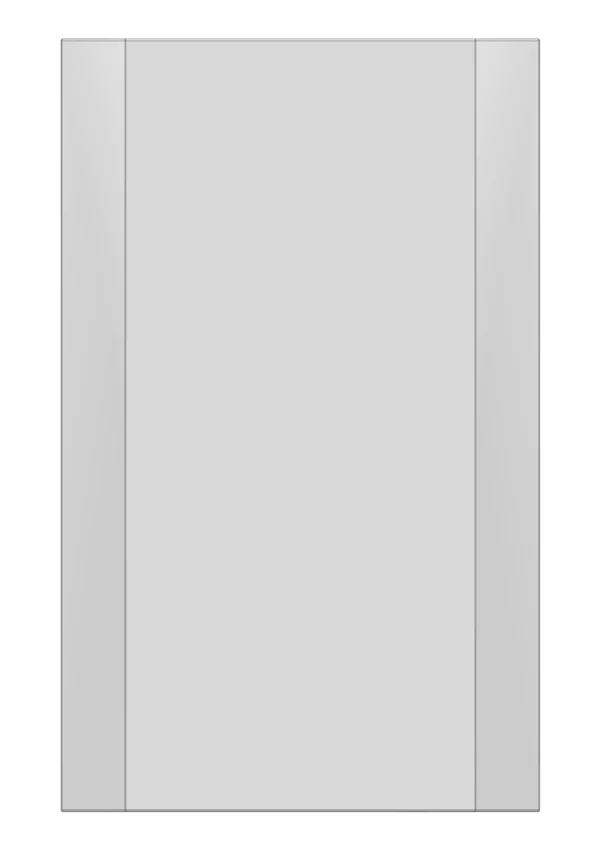

- Abdeckhaube RAL 9016
- Abdeckhaube Erweiterung RAL 9016

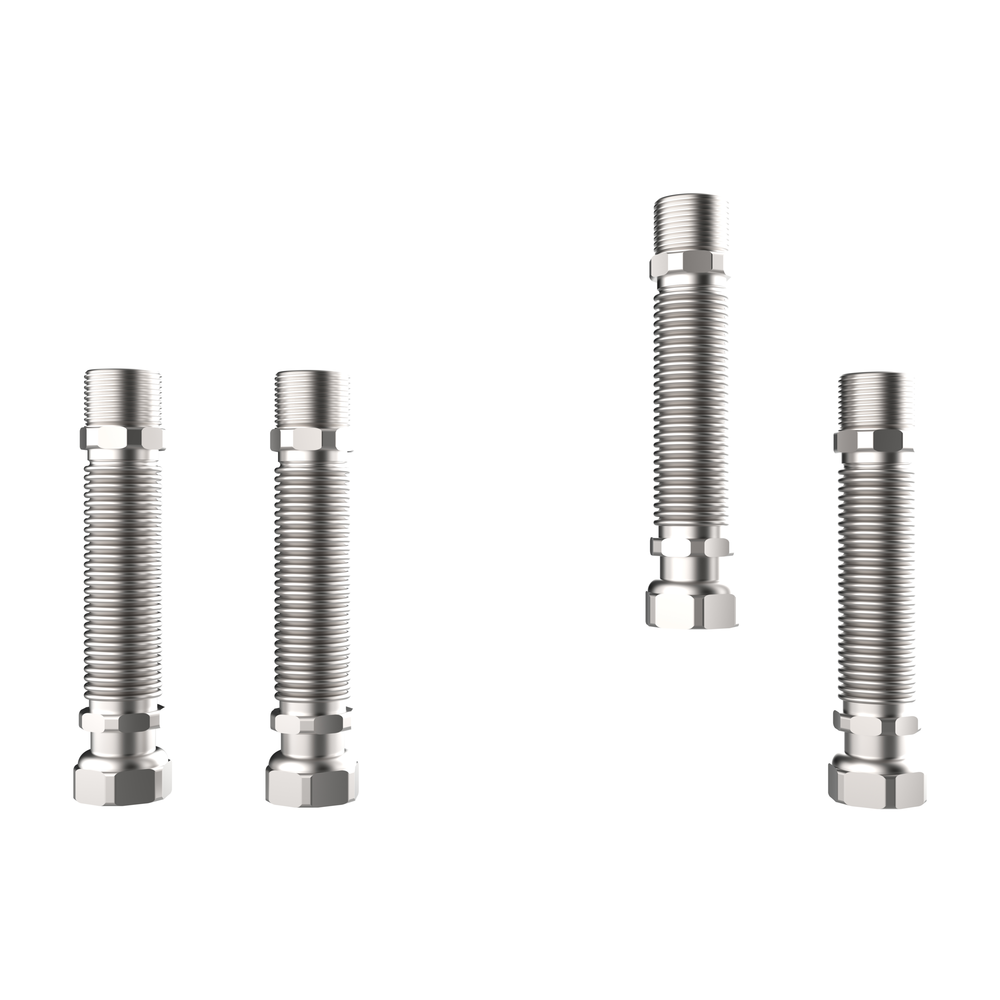

- flexibles Anschluss-Set 3/4" Länge 110 bis 180 mm
- Doppelnippel-Set ¾“ AG fld. (4 Stück)
- Reduzier-Set ¾“ AG x1/2“ IG (2 Stück)
- Anschlusskugelhahn-Set ¾“ SVL-WW-SRL (3 Stück)
- Umrüst-Set Rohrstück mit RTB und Schmutzfänger
6. Technische Daten: :
6.1 Primärseite:
- max. Temperatur 75 °C, Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
LS1 bis 47 kW (Friwara smart GTA1-HT)
- max. Druckverlust modellabhängig 600 mbar (ohne Wärmemengenzähler)
- max. Massenstrom ca. 1300 l/h
6.2 Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
LS1 bis 47 kW (Friwara smart GTA1-HT)
- max. Druckverlust modellabhängig 620 mbar (ohne Wasserzähler)
6.3 Systemparameter:
Leistungsstufe LS1 (Friwara smart GTA1-HT)
- Versorgungsleistung: 47 kW
- Versorgungstemperatur VL/RL: 65/34 °C
- Versorgungsdurchfluss: 1300 l/h
- Temperaturen Trinkwasser WW/KW: 50/10 °C
- Zapfleistung Trinkwasser: 17 l/min

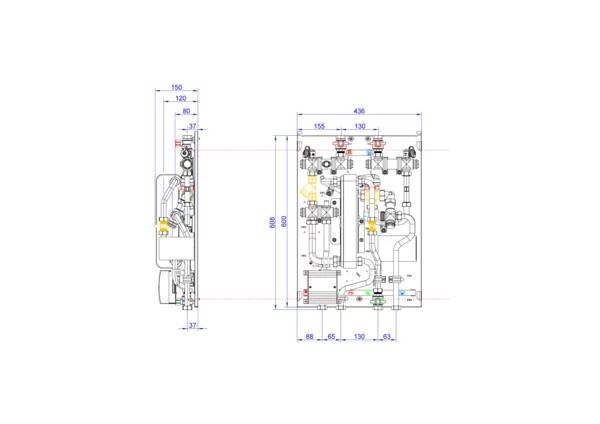

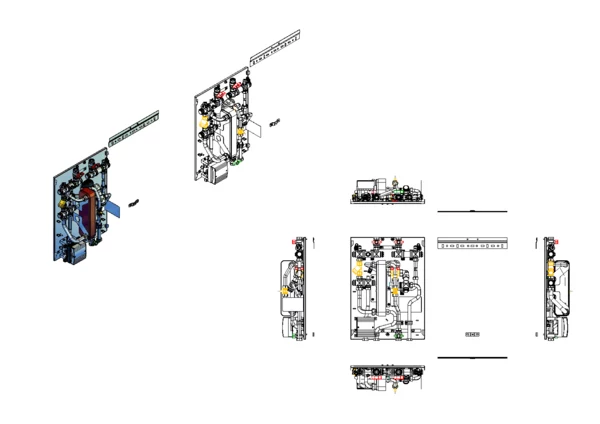

Abmessung (Breite x Höhe x Tiefe): 440 x 608 x 150 mm
Gewicht: 22,07 kg
EAN: 4061323168705
Warennummer: 84191900
Artikelnummer: 3900000001
Warengruppe: 390
URL: https://www.strawa.com/produkt/3900000001

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 040 Wärmeversorgungsanlagen - Betriebseinrichtungen
