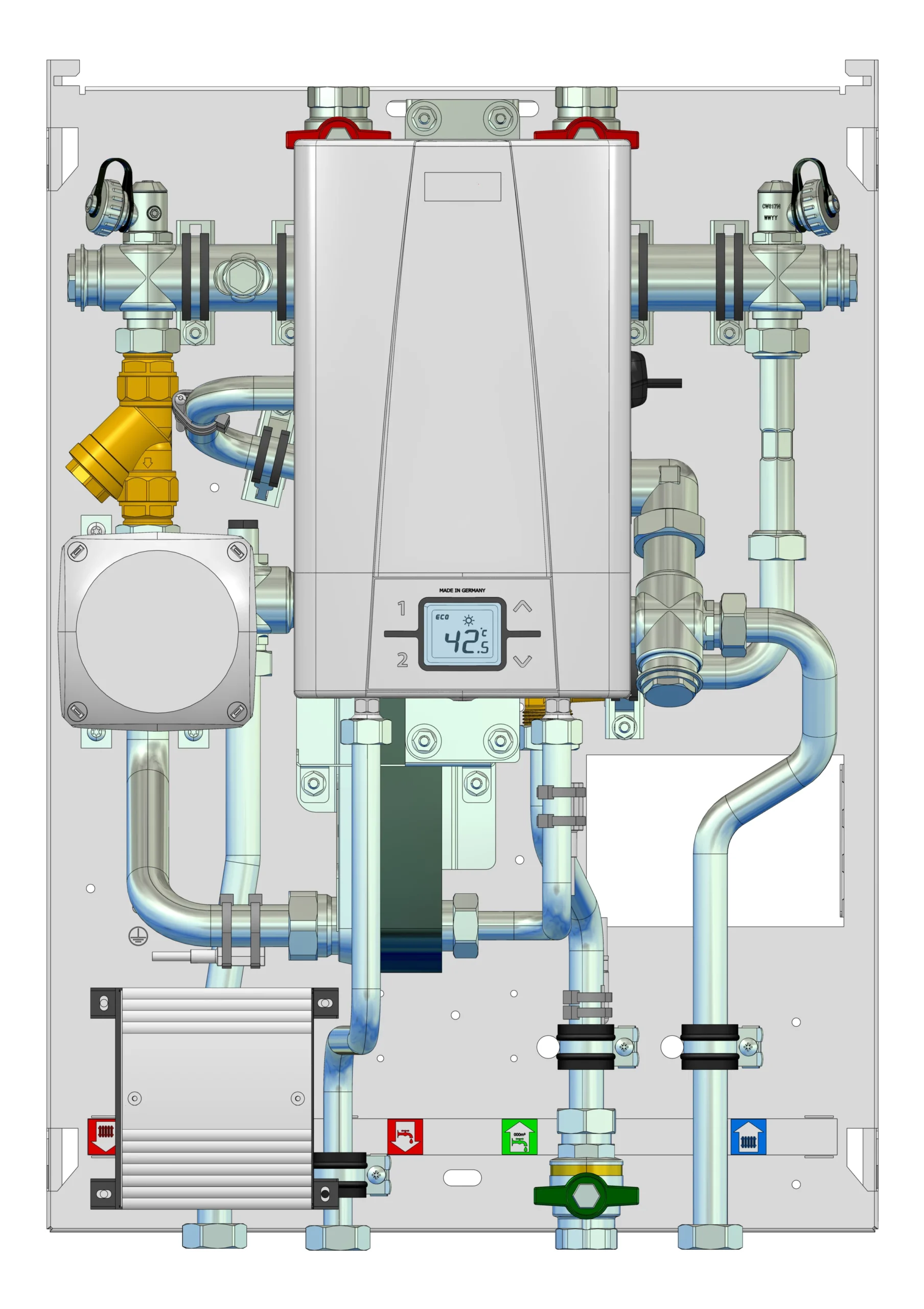

strawa Friwara Hybrid GTA1-HY2-HT-VA

strawa Friwara Hybrid GTA1-HY2-HT-VA

1. Beschreibung:
Die Friwara Hybrid GTA-HY-HT Gasthermenaustauschstation ist für den Austausch von Kombi-Gasthermen in Bestandsbauten gedacht. Durch die fast identische Anordnung der Trinkwasseranschlüsse an der Station, ist ein Austausch und der Neuanschluss durch hochwertige, flexible Anschlussschläuche und weiteres Zubehör leicht und schnell realisierbar. Der vorhandene, aber nicht mehr benötigte Schornstein kann als Zuleitungsschacht für die Wärmeversorgung der Stationen genutzt werden. Bei der Trinkwassererwärmung wird über den Plattenwärmeübertrager der erste Temperaturhub vorgenommen und mit Hilfe des Durchlauferhitzers, je nach gewünschter Entnahmetemperatur, der zweite.
1.1 Trinkwassererwärmung:
Die Gasthermenaustauschstation Friwara Hybrid GTA-HY-HT funktioniert im Durchflussprinzip und sorgt für eine stetige, energieeffiziente, komfortable und hygienische Trinkwassererwärmung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über den Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Plattenwärmeübertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Einstellung der gewünschten Warmwassertemperatur erfolgt am Frischwasserregler. Die Regelung der vorgegebenen Warmwassertemperatur erfolgt durch das Zusammenspiel von Volumenstromsensor, Temperaturfühlern und Umschaltventil. Der Heizungsvolumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Der elektrische Durchlauferhitzer kann den Durchfluss erkennen und die Leistung entsprechend anpassen, um die gewünschte Entnahmetemperatur sicherzustellen. Der Frischwasserregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Das Umschaltventil kann mit hoher Präzision über den kompletten Ventilhub den Volumenstrom nach Bedarf anpassen. Nach Beendigung des Entnahmevorgangs wird das Umschaltventil sofort geschlossen. Für den Einbau des Wärmemengenzählers ist ein Distanzstück im Heizungsrücklauf der Station vorgesehen.
1.2 Durchlauferhitzer:
Der Durchlauferhitzer dient der elektronischen Nachheizung des Trinkwassers PWH. Er erhöht dabei die zuvor durch den Plattenwärmeübertrager vorgeheizte Temperatur PWH auf die gewünschte Entnahmetemperatur. Die Elektronik des Durchlauferhitzers regelt dabei die Wärmeleistung in Abhängigkeit der Durchlaufmenge in Verbindung mit der Temperaturdifferenz von Vorlauf- zu Entnahmetemperatur.
1.3 Versorgung der statischen Heizflächen:
Im Vor- und Rücklauf der Station sind Abgänge installiert, über die zusätzlich die statischen Heizflächen (Heizkörper) versorgt werden. Im Vorlauf ist ein integriertes Regulierventil verbaut, über das der statische Heizkreis hydraulisch abgeglichen werden kann. Im Rücklauf ist ein Stellantrieb 230 V für eine Zonenregelung verbaut. Die Versorgung der statischen Heizflächen wird, über die im primärseitigen Versorgerkreis verbaute Pumpe realisiert, in der Station ist dafür keine Pumpe vorgesehen. Optional kann im Rücklauf des statischen Heizkreis ein zusätzlicher Schmutzfänger und ein Rücklauftemperaturbegrenzungsventil als Baugruppe montiert werden. Somit kann die Station in Bestandsanlagen vor Schmutz geschützt und die Rücklauftemperatur begrenzt werden.
2. Vorteile:
- ideal für energieeffiziente Wärmepumpen
- Warmwassertemperatur individuell einstellbar
- einfache Montage und Wartung
- konstante Zapftemperatur
- alle Komponenten aus einer Hand bzw. in einer komplexen Station
- komfortable Möglichkeit zur Wärmezählung im Wohnbaubereich
- druckgeprüft
3. Bestandteile:
3.1 Station ohne Abdeckhaube:
- Gasthermenaustauschstation ohne Aufputz-Abdeckhaube
- aus feuerverzinktem Stahlblech
- alle sichtbaren Teile in weiß RAL 9016
- alle Halterungen mit Gummieinlage
- Maße Station auf Grundblech B x H T 436 x 600 x 276 mm
- Maße Station mit Abdeckhaube B x H T 490 x 790 x 278 mm
3.2 Frischwassermodul:
Heizungsseite:
- Plattenwärmeübertrager edelstahlgelötet
- Umschaltventil für Trinkwasserbereitung
- Wärmezählerpassstück 3/4“ AG flachdichtend, Länge 110 mm, empfohlen wird ein Ultraschall-Wärmemengenzähler (genauere Zählung und geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molliné)
- Schmutzfänger im Sekundär-Vorlauf
- integriertes Regulierventil im Sekundär-Vorlauf
- Zonenventil Sekundär-Rücklauf
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
Trinkwasserseite:
- Plattenwärmeübertrager edelstahlgelötet
- Volumenstromsensor
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
- Durchlauferhitzer
Frischwasserregler:
- Vorwärmstufe 1 einstellbar
- Komfortschaltung für Warmspülen der Heizungsseite
optionales Zubehör:
- Abdeckhaube, Erweiterung und Abdeckblech
- Umrüst-Set Rohrstück mit Rücklauftemperaturbegrenzer und Schmutzfänger für Sekundär-Rücklauf
- zusätzliche Kugelhähne im Sekundär-Vor- und Rücklauf und im Trinkwasser Warm
- Anschluss-Set komplett
- Dämmung der Rohrleitung PWC und Vorlauf Heizung
4. Technische Daten:
4.1 Primärseite:
- Betriebstemperatur 35-45 °C (bis. max. 60°C bei Radiatoren)
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
4.2 Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- Betriebsdruckempfehlung 6 bar (Stockwerksleitung, vgl. DIN EN 806)
4.3 Durchlauferhitzer:
- Nennleistung HY2 18 / 21 kW (26 / 30 A)
- Elektroanschluss 3~ / PE 380…415 V AC
- Leiterquerschnitt 18 / 21 kW mind. 4 mm²
- Bauart geschlossen, 10 bar Nennüberdruck
- Einsatzbereich bei 25 °C spezifische elektrische Leitfähigkeit 1200 μS / cm
- Einlauftemperatur =< 60 °C
- Einschalt- / Ausschaltfluss maximaler Durchfluss bei 5 bar 2,0 bis 15 l/min
- Temperatureinstellbereich 20 °C bis 60 °C
- Schutzklasse nach VDE I
- Schutzart / Sicherheit: IP25
4.4 Leistung allgemein:
HY2 (50 °C PWH)
GTA1-HY-HT thermische Leistung 17 kW (bei 35 °C VL / 1100 l/h Volumenstrom)
+ elektrische Leistung 21 kW = 37,7 kW (Entnahmemenge 13,5 l/min)
- Druckverlust = 2935 mbar
5. Anschlüsse:
5.1 Heizung:
- Heizung Vorlauf Sekundär ohne Kugelhahn 3/4" ÜW flachdichtend Abgang nach unten
- Heizung Rücklauf Sekundär ohne Kugelhahn 3/4" ÜW flachdichtend Abgang nach unten
- Heizung Vorlauf Primär mit Kugelhahn DN20 3/4" IG Abgang nach oben
- Heizung Rücklauf Primär mit Kugelhahn DN20 3/4" IG Abgang nach oben
5.2 Trinkwasser:
Eingang PWC mit Kugelhahn DN20 3/4" IG Abgang nach unten
Ausgang PWH ohne Kugelhahn 3/4" ÜW flachdichtend Abgang nach unten

Abmessung (Breite x Höhe x Tiefe): 436 x 608 x 276 mm
Gewicht: kg
EAN: 4061323168897
Warennummer: 84191900
Artikelnummer: 3900000013
Warengruppe: 390
URL: https://www.strawa.com/produkt/3900000013

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 040 Wärmeversorgungsanlagen - Betriebseinrichtungen
