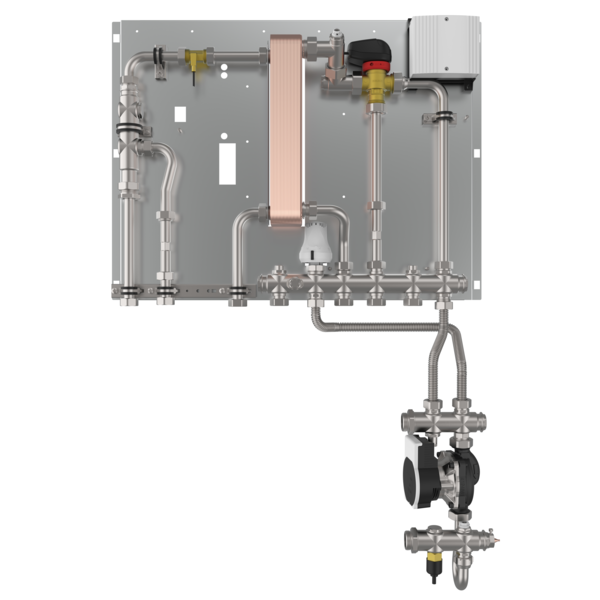

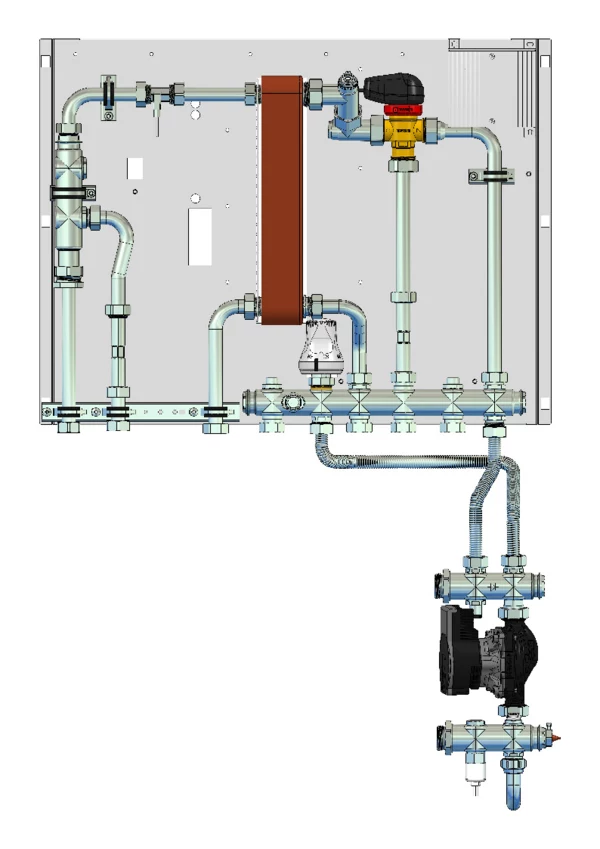

strawa Frischwasser-Modul
Friwara smart-M2-3-WS-FBR-HT-17-CU
strawa Frischwasser-Modul Friwara smart-M2-3-WS-FBR-HT-17-CU BxHxT: 674 x 1036 x 106 mm Modul 2-3 auf Montageplatte für Friwara smart-WS12-FBR-HT, TW-Erwärmung max. 17 l/min, kupfergelöteter PWT, Festwertregelung 20-50°C, HT-Abgang für stat. Heizflächen
Artikelnummer: 3970324104
Listenpreis: 1.786,20 €
strawa Frischwasser-Modul Friwara smart-M2-3-WS-FBR-HT-17-CU
für Schüttleistungen 17 l/min
/produktgruppe/fuer-schuettleistungen-17-l-min-4
3970324104
Beschreibung
Technische Daten
Downloads
Beschreibung
Ausschreibungstext
Langtext
strawa Frischwasser-Modul Friwara smart-M2-3-WS-FBR-HT-17-CU
Modul 3 Frischwassermodul auf Montageplatte für Friwara smart-WS17-FBR-HT1. Beschreibung:
Das Frischwassermodul Friwara smart M3-WS-FBR-HT dient der Warmwasserversorgung und zusätzlich der Versorgung und Regelung von Flächenheizungen mit Festwertregler 20-50 °C mit integrierter Pumpe.
2. Funktionsweise:
2.1 Trinkwasserversorgung:
Das Frischwassermodul Friwara smart M3-WS-FBR-HT funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und Umschaltventil. Der Volumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Das Umschaltventil kann mit hoher Präzision über den kompletten Ventilhub den Volumenstrom nach Bedarf anpassen. Nach Beendigung des Zapfvorgangs wird das Umschaltventil sofort geschlossen. Für den Einbau von Wärme- und Wasserzählern sind Distanzstücke im Heizungsrücklauf und Kaltwasserzulauf der Station vorgesehen.
2.2 Versorgung der statischen Heizflächen:
Zusätzlich sind vor und nach dem Heizungsrücklauf Abgänge mit Absperrungen installiert, über die statische Heizflächen (z.B. ein Badheizkörper) versorgt werden können. Die Versorgung der statischen Heizflächen wird, über die im primärseitigen Versorgerkreis verbaute Pumpe realisiert, in der Station ist dafür keine Pumpe vorgesehen.
2.3 Flächenheizungsversorgung:
Über einen zusätzlichen Abgang im kombinierten Vor- und Rücklaufbalken in der Friwara WS-FBR Wohnungsstation wird ein Festwertregelset mit Wärme versorgt. Die Kombination aus Thermostatkopf und integriertem Regulierventil sorgt für das Erreichen der gewünschten Vorlauftemperatur (Einstellbereich 20-50 °C). Über die verbaute Pumpe wird der benötigte Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über das integrierte Regulierventil zum Primärstrang abgleichen. Zusätzlich ist zum Schutz der Flächenheizung ein Sicherheitstemperaturbegrenzer STB verbaut. Das integrierte Rückschlagventil verhindert Fehlzirkulationen
3. BESTANDTEILE
3.1 Heizungsseite:
- Plattenwärmeübertrager aus VA (PWÜ) kupfergelötet (Cu)
- Umschaltventil DN20 zur Umschaltung Trinkwasserbereitung oder Standby der Wohnungsstation
- Wärmezählerpassstück ¾“ AG fld. (Länge 110 mm)
- empfohlen wird ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
3.2 Trinkwasserseite:
- Plattenwärmeübertrager für Trinkwasserleistungen
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück ¾“ AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
3.3 Frischwasserregler:
- Friwara smart Frischwasserregler
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072, VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
3.4 FBR-Regelgruppe (Festwert):
- Vorlauffestwerttemperatur über Festwertregler einstellbar von 20-50°C
- mit Pumpe Wilo Para 15-130/6-43/SC-12
- Integriertes Regulierventil am Primärrücklauf für hydraulischen Abgleich
- Integriertes Rückschlagventil und Temperaturbegrenzer fix auf 55°C
- Abgänge mit 1“ÜW-Mutter fld. für Anschluss der Heizkreisverteiler
4. TECHNISCHE DATEN
4.1 Primärseite
- max. Temperatur 75 °C, Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
LS1 bis 47 kW (Friwara smart WS17-FBR-HT)
- max. Druckverlust modellabhängig 600 mbar (ohne Wärmemengenzähler)
- max. Massenstrom ca. 1300 l/h
4.2 Trinkwassererwärmung
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
LS1 bis 47 kW (Friwara smart WS17-FBR-HT)
- max. Druckverlust modellabhängig 620 mbar (ohne Wasserzähler)
6.3 Systemparameter:
Leistungsstufe LS1 (Friwara smart WS17-FBR-HT)
- Versorgungsleistung: 47 kW
- Versorgungstemperatur VL/RL: 65/34 °C
- Versorgungsdurchfluss: 1300 l/h
- Temperaturen Trinkwasser WW/KW: 50/10 °C
- Zapfleistung Trinkwasser: 17 l/min
strawa Frischwasser-Modul Friwara smart-M2-3-WS-FBR-HT-17-CU
Modul 3 Frischwassermodul auf Montageplatte für Friwara smart-WS17-FBR-HT
1. Beschreibung:
Das Frischwassermodul Friwara smart M3-WS-FBR-HT dient der Warmwasserversorgung und zusätzlich der Versorgung und Regelung von Flächenheizungen mit Festwertregler 20-50 °C mit integrierter Pumpe.
2. Funktionsweise:
2.1 Trinkwasserversorgung:
Das Frischwassermodul Friwara smart M3-WS-FBR-HT funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und Umschaltventil. Der Volumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Das Umschaltventil kann mit hoher Präzision über den kompletten Ventilhub den Volumenstrom nach Bedarf anpassen. Nach Beendigung des Zapfvorgangs wird das Umschaltventil sofort geschlossen. Für den Einbau von Wärme- und Wasserzählern sind Distanzstücke im Heizungsrücklauf und Kaltwasserzulauf der Station vorgesehen.
2.2 Versorgung der statischen Heizflächen:
Zusätzlich sind vor und nach dem Heizungsrücklauf Abgänge mit Absperrungen installiert, über die statische Heizflächen (z.B. ein Badheizkörper) versorgt werden können. Die Versorgung der statischen Heizflächen wird, über die im primärseitigen Versorgerkreis verbaute Pumpe realisiert, in der Station ist dafür keine Pumpe vorgesehen.
2.3 Flächenheizungsversorgung:
Über einen zusätzlichen Abgang im kombinierten Vor- und Rücklaufbalken in der Friwara WS-FBR Wohnungsstation wird ein Festwertregelset mit Wärme versorgt. Die Kombination aus Thermostatkopf und integriertem Regulierventil sorgt für das Erreichen der gewünschten Vorlauftemperatur (Einstellbereich 20-50 °C). Über die verbaute Pumpe wird der benötigte Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über das integrierte Regulierventil zum Primärstrang abgleichen. Zusätzlich ist zum Schutz der Flächenheizung ein Sicherheitstemperaturbegrenzer STB verbaut. Das integrierte Rückschlagventil verhindert Fehlzirkulationen
3. BESTANDTEILE
3.1 Heizungsseite:
- Plattenwärmeübertrager aus VA (PWÜ) kupfergelötet (Cu)
- Umschaltventil DN20 zur Umschaltung Trinkwasserbereitung oder Standby der Wohnungsstation
- Wärmezählerpassstück ¾“ AG fld. (Länge 110 mm)
- empfohlen wird ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
3.2 Trinkwasserseite:
- Plattenwärmeübertrager für Trinkwasserleistungen
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück ¾“ AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
3.3 Frischwasserregler:
- Friwara smart Frischwasserregler
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072, VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
3.4 FBR-Regelgruppe (Festwert):
- Vorlauffestwerttemperatur über Festwertregler einstellbar von 20-50°C
- mit Pumpe Wilo Para 15-130/6-43/SC-12
- Integriertes Regulierventil am Primärrücklauf für hydraulischen Abgleich
- Integriertes Rückschlagventil und Temperaturbegrenzer fix auf 55°C
- Abgänge mit 1“ÜW-Mutter fld. für Anschluss der Heizkreisverteiler
4. TECHNISCHE DATEN
4.1 Primärseite
- max. Temperatur 75 °C, Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
LS1 bis 47 kW (Friwara smart WS17-FBR-HT)
- max. Druckverlust modellabhängig 600 mbar (ohne Wärmemengenzähler)
- max. Massenstrom ca. 1300 l/h
4.2 Trinkwassererwärmung
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
LS1 bis 47 kW (Friwara smart WS17-FBR-HT)
- max. Druckverlust modellabhängig 620 mbar (ohne Wasserzähler)
6.3 Systemparameter:
Leistungsstufe LS1 (Friwara smart WS17-FBR-HT)
- Versorgungsleistung: 47 kW
- Versorgungstemperatur VL/RL: 65/34 °C
- Versorgungsdurchfluss: 1300 l/h
- Temperaturen Trinkwasser WW/KW: 50/10 °C
- Zapfleistung Trinkwasser: 17 l/min

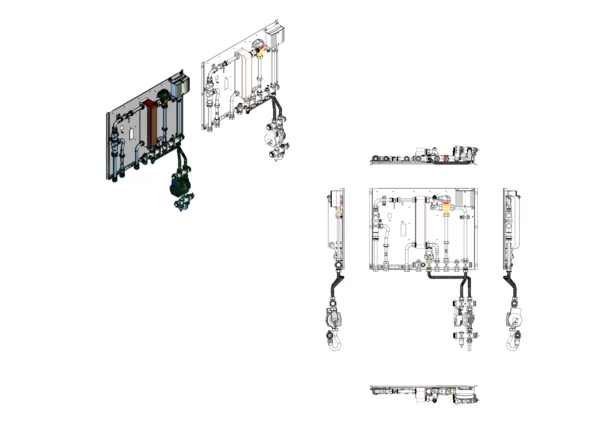

Abmessung (Breite x Höhe x Tiefe): 674 x 1036 x 106 mm
Gewicht: 14,38 kg
EAN: 4061323143672
Warennummer: 84191900
Artikelnummer: 3970324104
Warengruppe: 397
URL: https://www.strawa.com/produkt/3970324104
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 040 Wärmeversorgungsanlagen - Betriebseinrichtungen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Frischwasser-Modul
Friwara smart-M2-3-WS-FBR-HT-17-CU
BxHxT: 674 x 1036 x 106 mm
Modul 2-3 auf Montageplatte für Friwara
smart-WS12-FBR-HT, Trinkwassererwärmung
max. 17 l/min, kupfergelöteter
Plattenwärmetauscher, Festwertregelung
20-50 Grad Celsius, Hochtemperaturabgang
für statische Heizflächen
EAN: 4061323143672
Artikelnummer: 3970324104
Warengruppe: 397
Warennummer: 84191900
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323143672
Listenpreis1.786,20 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84191900
Standardversand (Tage)15
Elektrische BestandteileJa
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)674
Höhe (mm)1036
Tiefe (mm)106
Gewicht (kg)14,38
Verpackungsabmessungen
Breite (mm)800
Höhe (mm)240
Tiefe (mm)1200
Gewicht (kg)16,45
Merkmale
Klassifizierung ETIM 9
Geeignet für Fernwärme Nein
Geeignet für Blockheizung Nein
Geeignet für Wärmepumpe Nein
Geeignet für Solarheizung Nein
Geeignet für Heizung Ja
Geeignet für Kühlen Nein
Geeignet für warmes Trinkwasser Ja
Mit Umwälzpumpe Ja
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Ja
Mit Wärmeübertrager Ja
Material Wärmetauscher rostfreier Stahl
Werkstoff Lotmaterial Wärmetauscher kupfergelötet
Wechselschalter mit doppelter Trennung Nein
Wärmetauscher vollversiegelt Nein
Mit Passstück für Wärmezähler Ja
Mit Wärmezähler Nein
Mit Passstück für Kaltwasserzähler Ja
Primäre Vorlauftemperatur 60 - 90 °C
Max. Arbeitsdruck 1000 kPa
Primäre Drückdifferenz 23 - 23 kPa
Max. Vordruck -
Zapfleistung bei 60 °C, Dauerbetrieb 17 l/min
Trinkwasser Leistung 60 kW
Einstellbereich Temperatur heißes Leitungswasser 45 - 60 °C
Max. Heizleistung 60 kW
Anschluss Vorlauf sonstige
Nenndurchmesser Zufuhr 3/4 Zoll (20)
Rohraußendurchmesser Zulauf -
Anschluss Rücklauf sonstige
Nenndurchmesser Rücklauf 3/4 Zoll (20)
Rohraußendurchmesser Rücklauf -
Anschluss Heizungs-Vor-/Rücklauf sonstige
Nenndurchmesser Heizung 3/4 Zoll (20)
Rohraußendurchmesser Heizung -
Anschluss Warmwasser sonstige
Nenndurchmesser Warmwasseranschluss 3/4 Zoll (20)
Rohraußendurchmesser warmes Trinkwasser -
Anschluss kaltes Trinkwasser sonstige
Nenndurchmesser Kaltwasseranschluss 3/4 Zoll (20)
Rohraußendurchmesser kaltes Trinkwasser -
Mit Zirkulationsanschluss Nein
Anschluss Zirkulationsleitung -
Größe Anschluss Zirkulationsleitung -
Mit Vorrang für Warmwasser Nein
Mit elektrischer Nacherwärmung Nein
Mit Differenzdruckregler Nein
Warmhaltestufe Ja
Regler elektronisch
Strömungsmengenregler Ja
Mit Schmutzfänger Ja
Mit Sicherheitsventil Nein
Zonenventil Nein
Mit Isolierung Nein
Höhe 1036 mm
Breite 674 mm
Tiefe 121 mm
DVGW-Siegel für Gas -
DVGW-Siegel für Wasser -
Gaszulassung CW -
Typenzulassung nach BBR/EKS Nein
