strawa Frischwasser-Wohnungsstation
Friwara-M2-3-W-FBR-22-CU-D

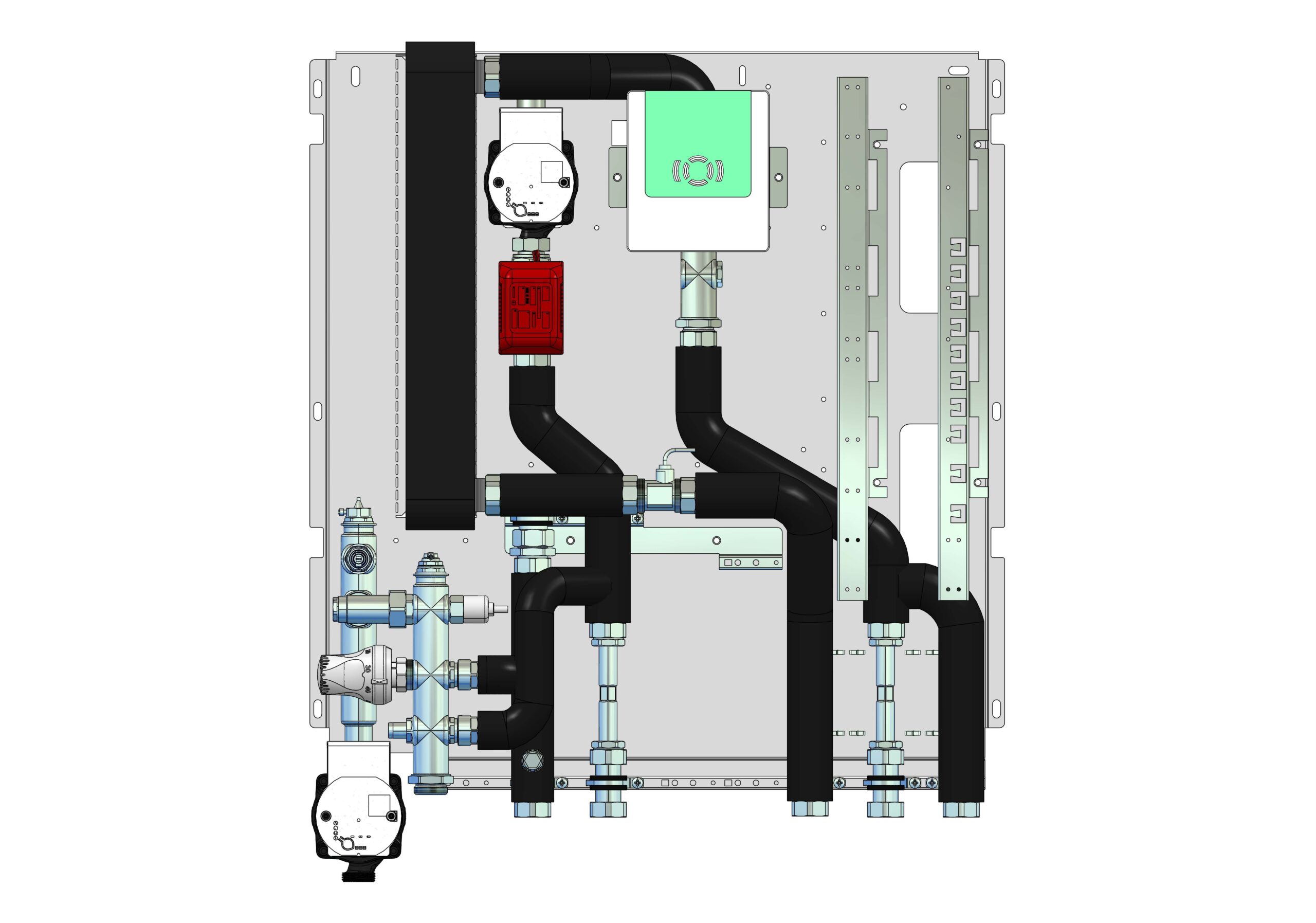

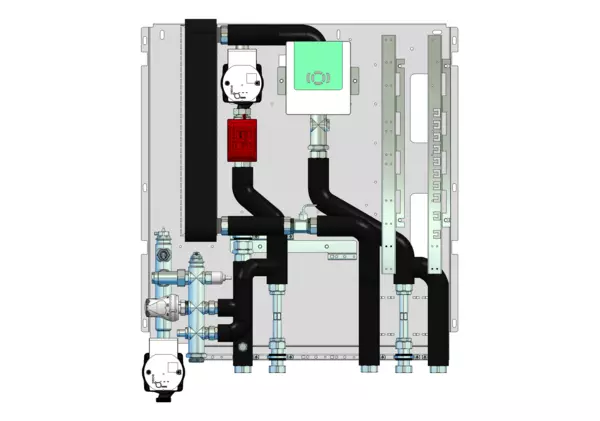

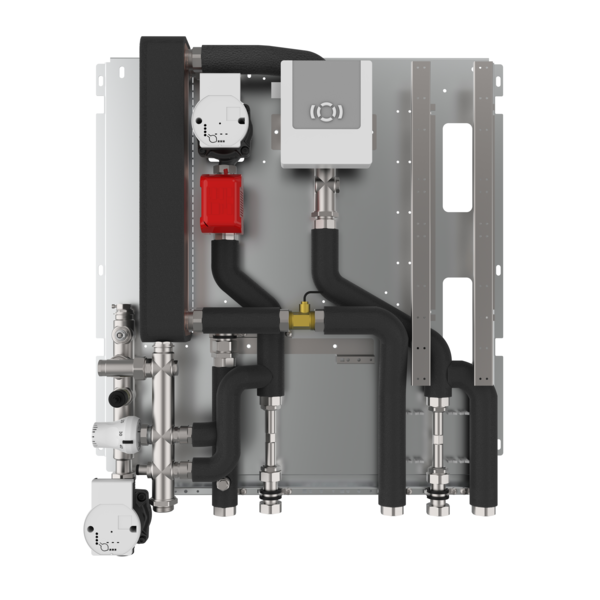

strawa Frischwasser-Wohnungsstation Friwara-M2-3-W-FBR-22-CU-D BxHxT: 689 x 823 x 139 mm Modul 3 Frischwassermodul Schüttleistung 77 kW, kupfergelöteter PWT, mit Festwertregelung für Friwara W22-FBR mit Dämmung PWT und Rohrleitung
Artikelnummer: 3990323221
Listenpreis: 2.102,80 €
strawa Frischwasser-Wohnungsstation Friwara-M2-3-W-FBR-22-CU-D
für Schüttleistungen 22 l/min
/produktgruppe/fuer-schuettleistungen-22-l-min-3
3990323221
Beschreibung
Technische Daten
Downloads
Beschreibung
Ausschreibungstext
Langtext
strawa Frischwasser-Wohnungsstation Friwara-M2-3-W-FBR-22-CU-D
1. Beschreibung:Frischwassermodul auf Montageplatte für modulare Bauweise der Frischwasser-Wohnungsstation Friwara-W22-FBR. Das Frischwassermodul dient dient der Warmwasserversorgung und zusätzlich der Versorgung und Regelung von Flächenheizungen mit Festwertregler 20-50 °C mit integrierter Pumpe.2. Funktionsweise: :
2.1 Trinkwasserversorgung:
Das Friwara Frischwassermodul funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn das Modul einen Warmwasserbedarf erkennt. Nach Beendigung des Zapfvorgangs wird das Ventil sofort geschlossen.
2.2 Flächenheizungsversorgung:
Über einen zusätzlichen Abgang im Primär-Heizungsstrang in dem Frischwassermodul, wird ein Festwertregelset mit Wärme versorgt. Die Kombination aus Thermostatkopf und integriertem Regulierventil sorgt für das Erreichen der gewünschten Vorlauftemperatur (20-50 °C). Über die im Festwertregelset verbaute Pumpe (Wilo Para 15-130 / 6-43 / SC-12) wird der benötigte Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über das integrierte Regulierventil zum Primärstrang abgleichen. Zusätzlich ist zum Schutz der Flächenheizung ein STB verbaut. Das integrierte Rückschlagventil verhindert Fehlzirkulationen.
3. Trinkwasserleistung:
- bis 88 kW
5. Bestandteile: :
Frischwassermodul:
Heizungsseite:
- Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
- Pulsweitenmodulierende Hocheffizienzpumpe Wilo Typ Para 15-130/8-75/IPWM-12
- Zonenventil DN 25 zur Absperrung der Frischwasserstation
- Wärmezählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm), empfohlen wir ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
Trinkwasserseite:
- Plattenwärmeübertragerleistung bis 88 kW mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
Frischwasserregler:
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Zirkulationsfunktion (Zeitintervall)
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
FBR-Regelgruppe:
- Vorlauffestwerttemperatur über Festwertregler einstellbar von 20-50 °C
- mit Pumpe Wilo Para 15-130/6-43/SC-12
- integriertes Regulierventil am Primärrücklauf für hydraulischen Abgleich
- integriertes Rückschlagventil und Temperaturbegrenzer
- Abgänge mit 1“ ÜW-Mutter fld. für Anschluss an Heizkreisverteiler
6. Technische Daten: :
6.1 Primärseite:
- max. Temperatur 70 °C, Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig bis 88 kW
- max. Druckverlust modellabhängig 415 mbar
- max. Massenstrom modellabhängig ca. 1800 l/h
6.2. Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers: modellabhängig bis 88 kW
- max. trinkwasserseitiger Druckverlust 550 mbar
6.3 Flächenheizung:
- Einstellbereich Vorlauftemperatur 20-50 °C
- max. Betriebsdruck 4 bar
- max. Prüfdruck 6 bar
- max. Volumenstrom ca. 1500 l/h
- Umwälzpumpe: Wilo Para 15-130 / 6-43 / SC-12
- integriertes Rückschlagventil
- Sicherheitstemperaturbegrenzer (STB)
7. Anschlüsse:
- 1“ Überwurfmutter flachdichtend für Heizung und Trinkwasser
strawa Frischwasser-Wohnungsstation Friwara-M2-3-W-FBR-22-CU-D
1. Beschreibung:
Frischwassermodul auf Montageplatte für modulare Bauweise der Frischwasser-Wohnungsstation Friwara-W22-FBR. Das Frischwassermodul dient dient der Warmwasserversorgung und zusätzlich der Versorgung und Regelung von Flächenheizungen mit Festwertregler 20-50 °C mit integrierter Pumpe.2. Funktionsweise: :
2.1 Trinkwasserversorgung:
Das Friwara Frischwassermodul funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn das Modul einen Warmwasserbedarf erkennt. Nach Beendigung des Zapfvorgangs wird das Ventil sofort geschlossen.
2.2 Flächenheizungsversorgung:
Über einen zusätzlichen Abgang im Primär-Heizungsstrang in dem Frischwassermodul, wird ein Festwertregelset mit Wärme versorgt. Die Kombination aus Thermostatkopf und integriertem Regulierventil sorgt für das Erreichen der gewünschten Vorlauftemperatur (20-50 °C). Über die im Festwertregelset verbaute Pumpe (Wilo Para 15-130 / 6-43 / SC-12) wird der benötigte Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über das integrierte Regulierventil zum Primärstrang abgleichen. Zusätzlich ist zum Schutz der Flächenheizung ein STB verbaut. Das integrierte Rückschlagventil verhindert Fehlzirkulationen.
3. Trinkwasserleistung:
- bis 88 kW
5. Bestandteile: :
Frischwassermodul:
Heizungsseite:
- Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
- Pulsweitenmodulierende Hocheffizienzpumpe Wilo Typ Para 15-130/8-75/IPWM-12
- Zonenventil DN 25 zur Absperrung der Frischwasserstation
- Wärmezählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm), empfohlen wir ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
Trinkwasserseite:
- Plattenwärmeübertragerleistung bis 88 kW mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
Frischwasserregler:
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Zirkulationsfunktion (Zeitintervall)
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
FBR-Regelgruppe:
- Vorlauffestwerttemperatur über Festwertregler einstellbar von 20-50 °C
- mit Pumpe Wilo Para 15-130/6-43/SC-12
- integriertes Regulierventil am Primärrücklauf für hydraulischen Abgleich
- integriertes Rückschlagventil und Temperaturbegrenzer
- Abgänge mit 1“ ÜW-Mutter fld. für Anschluss an Heizkreisverteiler
6. Technische Daten: :
6.1 Primärseite:
- max. Temperatur 70 °C, Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig bis 88 kW
- max. Druckverlust modellabhängig 415 mbar
- max. Massenstrom modellabhängig ca. 1800 l/h
6.2. Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers: modellabhängig bis 88 kW
- max. trinkwasserseitiger Druckverlust 550 mbar
6.3 Flächenheizung:
- Einstellbereich Vorlauftemperatur 20-50 °C
- max. Betriebsdruck 4 bar
- max. Prüfdruck 6 bar
- max. Volumenstrom ca. 1500 l/h
- Umwälzpumpe: Wilo Para 15-130 / 6-43 / SC-12
- integriertes Rückschlagventil
- Sicherheitstemperaturbegrenzer (STB)
7. Anschlüsse:
- 1“ Überwurfmutter flachdichtend für Heizung und Trinkwasser

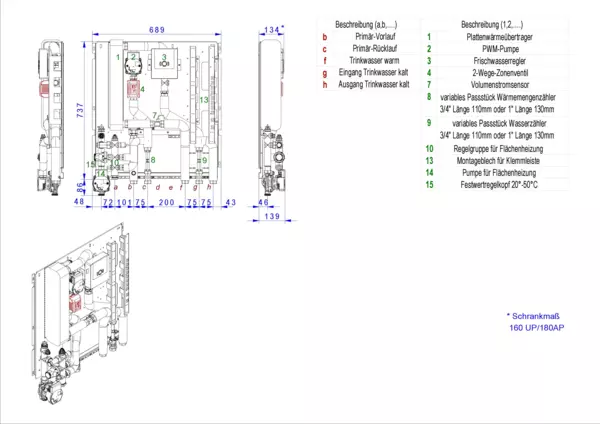

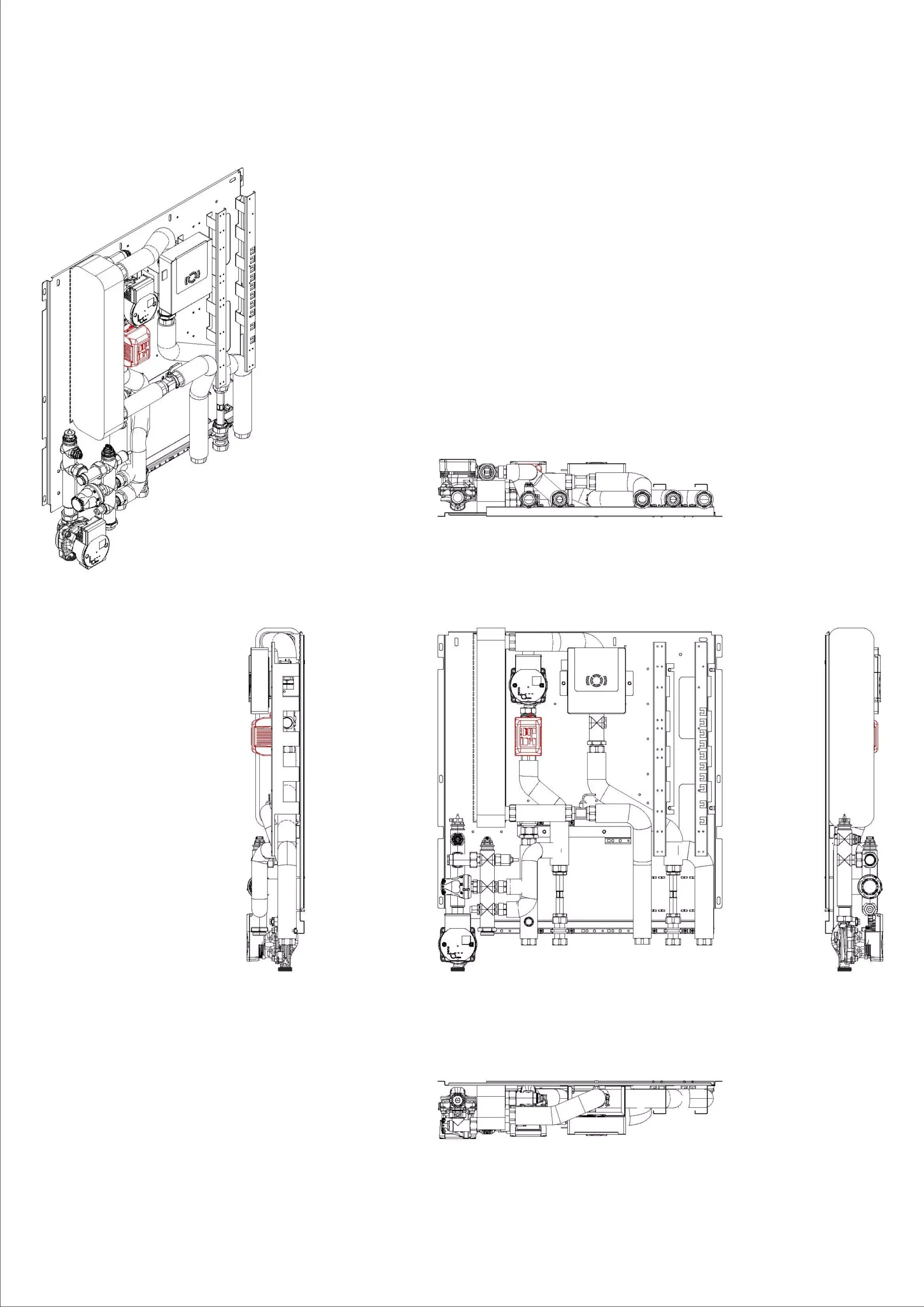

Abmessung (Breite x Höhe x Tiefe): 689 x 823 x 139 mm
Gewicht: 20,567 kg
EAN: 4061323102563
Warennummer: 84191900
Artikelnummer: 3990323221
Warengruppe: 399
URL: https://www.strawa.com/produkt/3990323221
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 040 Wärmeversorgungsanlagen - Betriebseinrichtungen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Frischwasser-Wohnungsstation
Friwara-M2-3-W-FBR-22-CU-D
BxHxT: 689 x 823 x 139 mm
Modul 3 Frischwassermodul Schüttleistung
77 kW, kupfergelöteter
Plattenwärmetauscher, mit
Festwertregelung für Friwara W22-FBR mit
Dämmung Plattenwärmetauscher und
Rohrleitung
EAN: 4061323102563
Artikelnummer: 3990323221
Warengruppe: 399
Warennummer: 84191900
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323102563
Listenpreis2.102,80 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84191900
Standardversand (Tage)15
Elektrische BestandteileJa
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)689
Höhe (mm)823
Tiefe (mm)139
Gewicht (kg)20,567
Verpackungsabmessungen
Breite (mm)840
Höhe (mm)245
Tiefe (mm)810
Gewicht (kg)25,14
Merkmale
Klassifizierung ETIM 9
Geeignet für Fernwärme Nein
Geeignet für Blockheizung Nein
Geeignet für Wärmepumpe Nein
Geeignet für Solarheizung Nein
Geeignet für Heizung Ja
Geeignet für Kühlen Nein
Geeignet für warmes Trinkwasser Ja
Mit Umwälzpumpe Ja
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Ja
Mit Wärmeübertrager Ja
Material Wärmetauscher rostfreier Stahl
Werkstoff Lotmaterial Wärmetauscher kupfergelötet
Wechselschalter mit doppelter Trennung Nein
Wärmetauscher vollversiegelt Nein
Mit Passstück für Wärmezähler Ja
Mit Wärmezähler Nein
Mit Passstück für Kaltwasserzähler Ja
Primäre Vorlauftemperatur 55 - 90 °C
Max. Arbeitsdruck 1000 kPa
Primäre Drückdifferenz 23 - 23 kPa
Max. Vordruck -
Zapfleistung bei 60 °C, Dauerbetrieb 22 l/min
Trinkwasser Leistung 77 kW
Einstellbereich Temperatur heißes Leitungswasser 45 - 60 °C
Max. Heizleistung 77 kW
Anschluss Vorlauf sonstige
Nenndurchmesser Zufuhr 1 Zoll (25)
Rohraußendurchmesser Zulauf -
Anschluss Rücklauf sonstige
Nenndurchmesser Rücklauf 1 Zoll (25)
Rohraußendurchmesser Rücklauf -
Anschluss Heizungs-Vor-/Rücklauf sonstige
Nenndurchmesser Heizung 1 Zoll (25)
Rohraußendurchmesser Heizung -
Anschluss Warmwasser sonstige
Nenndurchmesser Warmwasseranschluss 1 Zoll (25)
Rohraußendurchmesser warmes Trinkwasser -
Anschluss kaltes Trinkwasser sonstige
Nenndurchmesser Kaltwasseranschluss 1 Zoll (25)
Rohraußendurchmesser kaltes Trinkwasser -
Mit Zirkulationsanschluss Nein
Anschluss Zirkulationsleitung -
Größe Anschluss Zirkulationsleitung -
Mit Vorrang für Warmwasser Nein
Mit elektrischer Nacherwärmung Nein
Mit Differenzdruckregler Nein
Warmhaltestufe Ja
Regler elektronisch
Strömungsmengenregler Ja
Mit Schmutzfänger Nein
Mit Sicherheitsventil Nein
Zonenventil Ja
Mit Isolierung Ja
Höhe 823 mm
Breite 689 mm
Tiefe 139 mm
DVGW-Siegel für Gas -
DVGW-Siegel für Wasser -
Gaszulassung CW -
Typenzulassung nach BBR/EKS Nein
