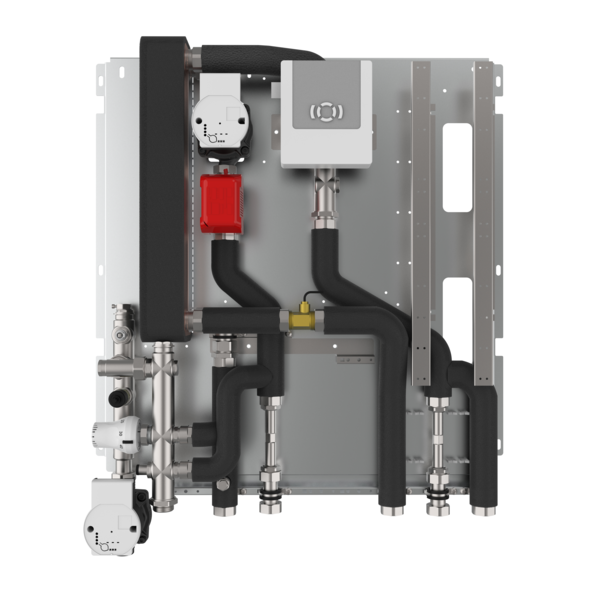

Produktbild

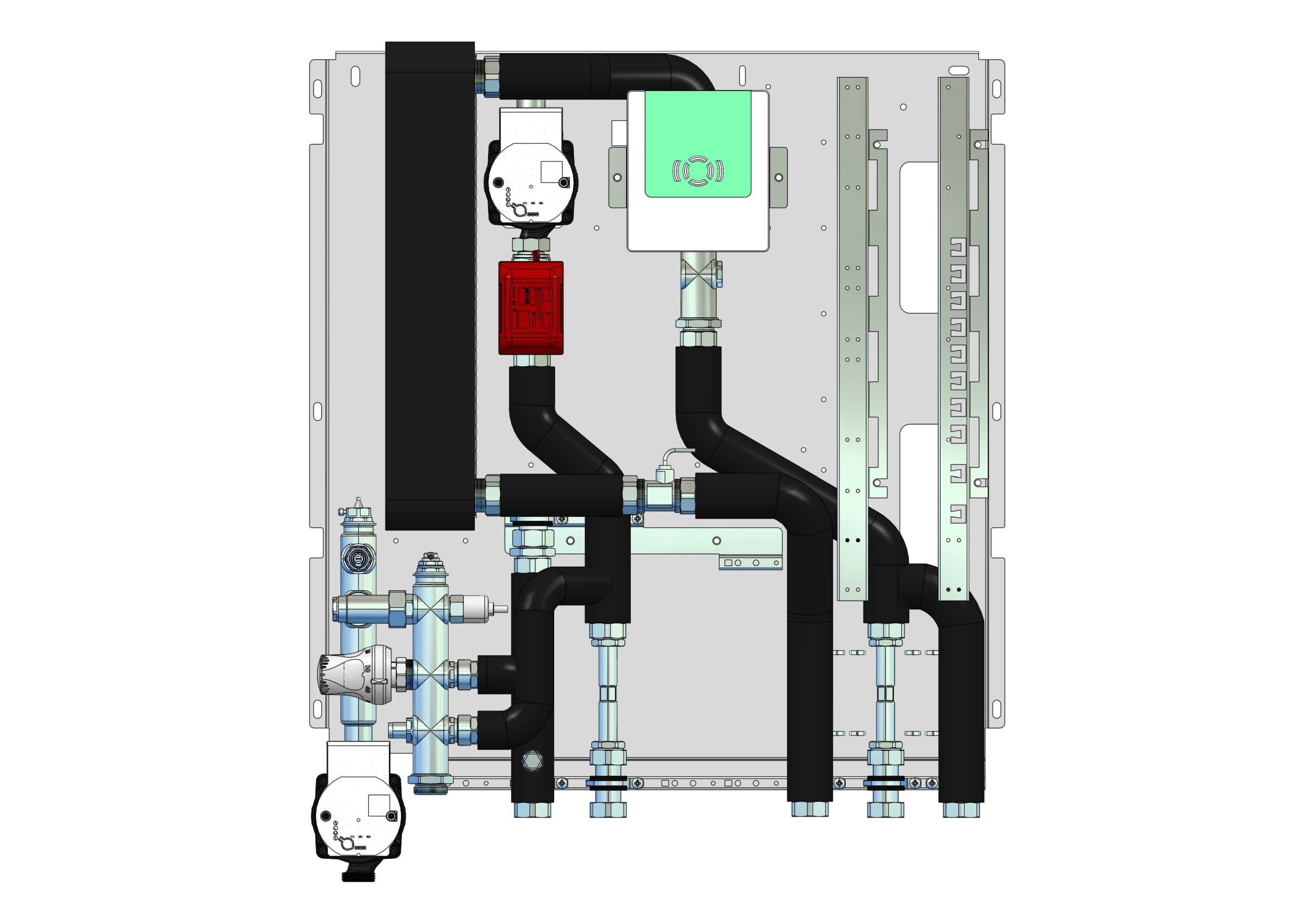

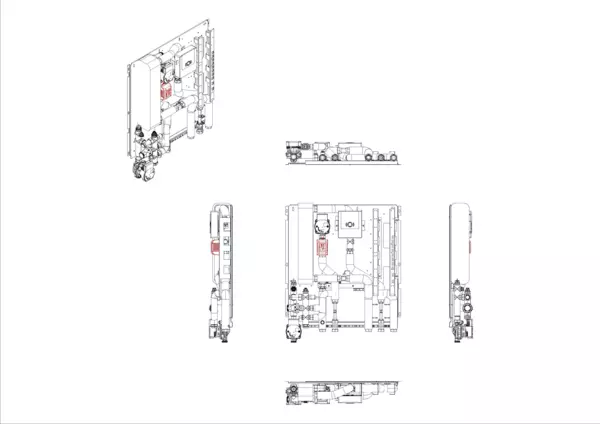

strawa Frischwasser-Wohnungsstation
Friwara-M2-3-W-FBR-32-VA-D

strawa Frischwasser-Wohnungsstation Friwara-M2-3-W-FBR-32-VA-D BxHxT: 689 x 823 x 139 mm Modul 3 Frischwassermodul Schüttleistung 111 kW, edelstahlgelöteter PWT, mit Festwertregelung für Friwara W32-FBR mit Dämmung PWT und Rohrleitung

Artikelnummer: 3990323361

Listenpreis: 2.681,30 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Beschreibung
Ausschreibungstext
Langtext

strawa Frischwasser-Wohnungsstation Friwara-M2-3-W-FBR-32-VA-D

1. Beschreibung:
Frischwassermodul auf Montageplatte für modulare Bauweise der Frischwasser-Wohnungsstation Friwara-W32-FBR. Das Frischwassermodul dient dient der Warmwasserversorgung und zusätzlich der Versorgung und Regelung von Flächenheizungen mit Festwertregler 20-50 °C mit integrierter Pumpe.2. Funktionsweise: :
2.1 Trinkwasserversorgung:
Das Friwara Frischwassermodul funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn das Modul einen Warmwasserbedarf erkennt. Nach Beendigung des Zapfvorgangs wird das Ventil sofort geschlossen.
2.2 Flächenheizungsversorgung:
Über einen zusätzlichen Abgang im Primär-Heizungsstrang in dem Frischwassermodul, wird ein Festwertregelset mit Wärme versorgt. Die Kombination aus Thermostatkopf und integriertem Regulierventil sorgt für das Erreichen der gewünschten Vorlauftemperatur (20-50 °C). Über die im Festwertregelset verbaute Pumpe (Wilo Para 15-130 / 6-43 / SC-12) wird der benötigte Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über das integrierte Regulierventil zum Primärstrang abgleichen. Zusätzlich ist zum Schutz der Flächenheizung ein STB verbaut. Das integrierte Rückschlagventil verhindert Fehlzirkulationen.
3. Trinkwasserleistung:
- bis 102 kW
5. Bestandteile: :
Frischwassermodul:
Heizungsseite:
- Plattenwärmeübertrager (PWÜ) edelstahlgelötet (VA) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
- Pulsweitenmodulierende Hocheffizienzpumpe Wilo Typ Para 15-130/8-75/IPWM-12
- Zonenventil DN 25 zur Absperrung der Frischwasserstation
- Wärmezählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm), empfohlen wir ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
Trinkwasserseite:
- Plattenwärmeübertragerleistung bis 102 kW mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
Frischwasserregler:
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Zirkulationsfunktion (Zeitintervall)
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
FBR-Regelgruppe:
- Vorlauffestwerttemperatur über Festwertregler einstellbar von 20-50 °C
- mit Pumpe Wilo Para 15-130/6-43/SC-12
- integriertes Regulierventil am Primärrücklauf für hydraulischen Abgleich
- integriertes Rückschlagventil und Temperaturbegrenzer
- Abgänge mit 1“ ÜW-Mutter fld. für Anschluss an Heizkreisverteiler
6. Technische Daten: :
6.1 Primärseite:
- max. Temperatur 70 °C, Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig bis 102 kW
- max. Druckverlust modellabhängig 425 mbar
- max. Massenstrom modellabhängig ca. 2000 l/h
6.2. Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers: modellabhängig bis 102 kW
- max. trinkwasserseitiger Druckverlust 575 mbar
6.3 Flächenheizung:
- Einstellbereich Vorlauftemperatur 20-50 °C
- max. Betriebsdruck 4 bar
- max. Prüfdruck 6 bar
- max. Volumenstrom ca. 1500 l/h
- Umwälzpumpe: Wilo Para 15-130 / 6-43 / SC-12
- integriertes Rückschlagventil
- Sicherheitstemperaturbegrenzer (STB)
7. Anschlüsse:
- 1“ Überwurfmutter flachdichtend für Heizung und Trinkwasser

strawa Frischwasser-Wohnungsstation Friwara-M2-3-W-FBR-32-VA-D

1. Beschreibung:
Frischwassermodul auf Montageplatte für modulare Bauweise der Frischwasser-Wohnungsstation Friwara-W32-FBR. Das Frischwassermodul dient dient der Warmwasserversorgung und zusätzlich der Versorgung und Regelung von Flächenheizungen mit Festwertregler 20-50 °C mit integrierter Pumpe.2. Funktionsweise: :
2.1 Trinkwasserversorgung:
Das Friwara Frischwassermodul funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn das Modul einen Warmwasserbedarf erkennt. Nach Beendigung des Zapfvorgangs wird das Ventil sofort geschlossen.
2.2 Flächenheizungsversorgung:
Über einen zusätzlichen Abgang im Primär-Heizungsstrang in dem Frischwassermodul, wird ein Festwertregelset mit Wärme versorgt. Die Kombination aus Thermostatkopf und integriertem Regulierventil sorgt für das Erreichen der gewünschten Vorlauftemperatur (20-50 °C). Über die im Festwertregelset verbaute Pumpe (Wilo Para 15-130 / 6-43 / SC-12) wird der benötigte Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über das integrierte Regulierventil zum Primärstrang abgleichen. Zusätzlich ist zum Schutz der Flächenheizung ein STB verbaut. Das integrierte Rückschlagventil verhindert Fehlzirkulationen.
3. Trinkwasserleistung:
- bis 102 kW
5. Bestandteile: :
Frischwassermodul:
Heizungsseite:
- Plattenwärmeübertrager (PWÜ) edelstahlgelötet (VA) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
- Pulsweitenmodulierende Hocheffizienzpumpe Wilo Typ Para 15-130/8-75/IPWM-12
- Zonenventil DN 25 zur Absperrung der Frischwasserstation
- Wärmezählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm), empfohlen wir ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
Trinkwasserseite:
- Plattenwärmeübertragerleistung bis 102 kW mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück variabel 1“AG fld. (Länge 130 mm) oder ¾“AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basissynetischen Kautschuks, FEF
Frischwasserregler:
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Zirkulationsfunktion (Zeitintervall)
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
FBR-Regelgruppe:
- Vorlauffestwerttemperatur über Festwertregler einstellbar von 20-50 °C
- mit Pumpe Wilo Para 15-130/6-43/SC-12
- integriertes Regulierventil am Primärrücklauf für hydraulischen Abgleich
- integriertes Rückschlagventil und Temperaturbegrenzer
- Abgänge mit 1“ ÜW-Mutter fld. für Anschluss an Heizkreisverteiler
6. Technische Daten: :
6.1 Primärseite:
- max. Temperatur 70 °C, Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig bis 102 kW
- max. Druckverlust modellabhängig 425 mbar
- max. Massenstrom modellabhängig ca. 2000 l/h
6.2. Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers: modellabhängig bis 102 kW
- max. trinkwasserseitiger Druckverlust 575 mbar
6.3 Flächenheizung:
- Einstellbereich Vorlauftemperatur 20-50 °C
- max. Betriebsdruck 4 bar
- max. Prüfdruck 6 bar
- max. Volumenstrom ca. 1500 l/h
- Umwälzpumpe: Wilo Para 15-130 / 6-43 / SC-12
- integriertes Rückschlagventil
- Sicherheitstemperaturbegrenzer (STB)
7. Anschlüsse:
- 1“ Überwurfmutter flachdichtend für Heizung und Trinkwasser

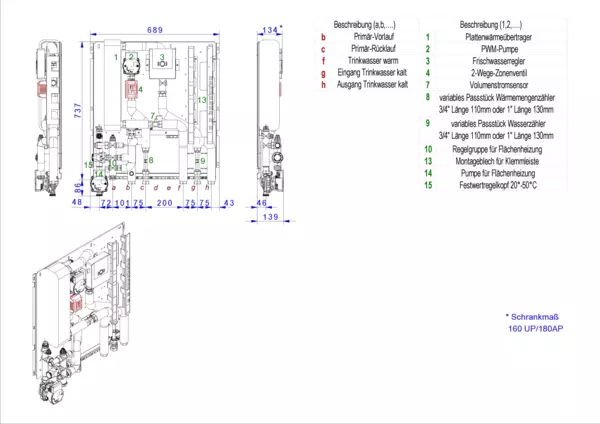

Abmessung (Breite x Höhe x Tiefe): 689 x 823 x 139 mm
Gewicht: 22,139 kg
EAN: 4061323102839
Warennummer: 84191900
Artikelnummer: 3990323361
Warengruppe: 399
URL: https://www.strawa.com/produkt/3990323361

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 040 Wärmeversorgungsanlagen - Betriebseinrichtungen

Ausschreibungstexte

strawa Frischwasser-Wohnungsstation
Friwara-M2-3-W-FBR-32-VA-D
BxHxT: 689 x 823 x 139 mm
Modul 3 Frischwassermodul Schüttleistung
111 kW, edelstahlgelöteter
Plattenwärmetauscher, mit
Festwertregelung für Friwara W32-FBR mit
Dämmung Plattenwärmetauscher und
Rohrleitung

EAN: 4061323102839
Artikelnummer: 3990323361
Warengruppe: 399
Warennummer: 84191900

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323102839

Listenpreis2.681,30 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84191900

Standardversand (Tage)15

Elektrische BestandteileJa

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)689

Höhe (mm)823

Tiefe (mm)139

Gewicht (kg)22,139

Verpackungsabmessungen

Breite (mm)840

Höhe (mm)245

Tiefe (mm)810

Gewicht (kg)26,711

Merkmale

Klassifizierung ETIM 9

Geeignet für Fernwärme Nein

Geeignet für Blockheizung Nein

Geeignet für Wärmepumpe Nein

Geeignet für Solarheizung Nein

Geeignet für Heizung Ja

Geeignet für Kühlen Nein

Geeignet für warmes Trinkwasser Ja

Mit Umwälzpumpe Ja

Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Ja

Mit Wärmeübertrager Ja

Material Wärmetauscher rostfreier Stahl

Werkstoff Lotmaterial Wärmetauscher -

Wechselschalter mit doppelter Trennung Nein

Wärmetauscher vollversiegelt Nein

Mit Passstück für Wärmezähler Ja

Mit Wärmezähler Nein

Mit Passstück für Kaltwasserzähler Ja

Primäre Vorlauftemperatur 55 - 90 °C

Max. Arbeitsdruck 1000 kPa

Primäre Drückdifferenz 23 - 23 kPa

Max. Vordruck -

Zapfleistung bei 60 °C, Dauerbetrieb 32 l/min

Trinkwasser Leistung 111 kW

Einstellbereich Temperatur heißes Leitungswasser 45 - 60 °C

Max. Heizleistung 111 kW

Anschluss Vorlauf sonstige

Nenndurchmesser Zufuhr 1 Zoll (25)

Rohraußendurchmesser Zulauf -

Anschluss Rücklauf sonstige

Nenndurchmesser Rücklauf 1 Zoll (25)

Rohraußendurchmesser Rücklauf -

Anschluss Heizungs-Vor-/Rücklauf sonstige

Nenndurchmesser Heizung 1 Zoll (25)

Rohraußendurchmesser Heizung -

Anschluss Warmwasser sonstige

Nenndurchmesser Warmwasseranschluss 1 Zoll (25)

Rohraußendurchmesser warmes Trinkwasser -

Anschluss kaltes Trinkwasser sonstige

Nenndurchmesser Kaltwasseranschluss 1 Zoll (25)

Rohraußendurchmesser kaltes Trinkwasser -

Mit Zirkulationsanschluss Nein

Anschluss Zirkulationsleitung -

Größe Anschluss Zirkulationsleitung -

Mit Vorrang für Warmwasser Nein

Mit elektrischer Nacherwärmung Nein

Mit Differenzdruckregler Nein

Warmhaltestufe Ja

Regler elektronisch

Strömungsmengenregler Ja

Mit Schmutzfänger Nein

Mit Sicherheitsventil Nein

Zonenventil Ja

Mit Isolierung Ja

Höhe 823 mm

Breite 689 mm

Tiefe 139 mm

DVGW-Siegel für Gas -

DVGW-Siegel für Wasser -

Gaszulassung CW -

Typenzulassung nach BBR/EKS Nein
