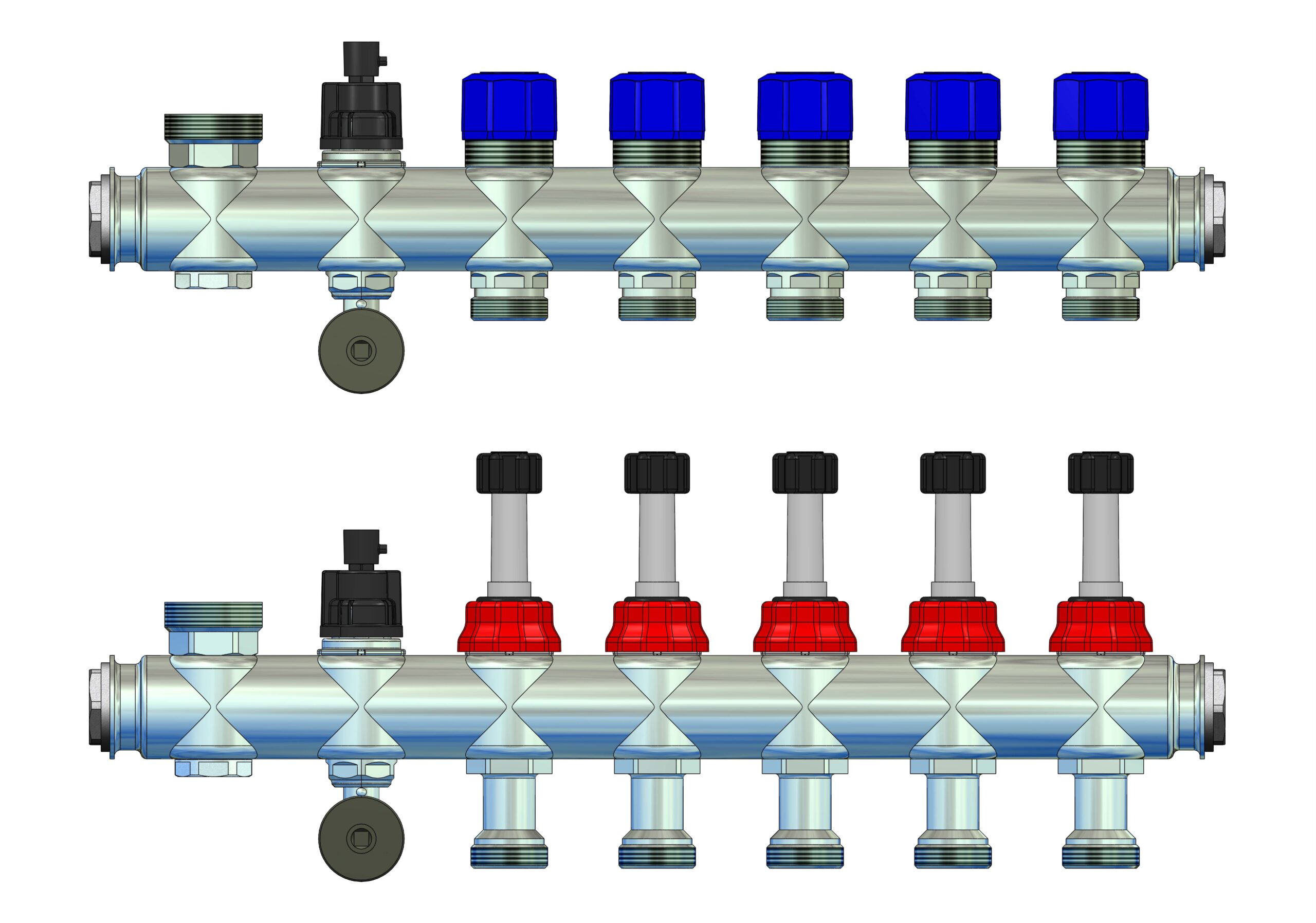

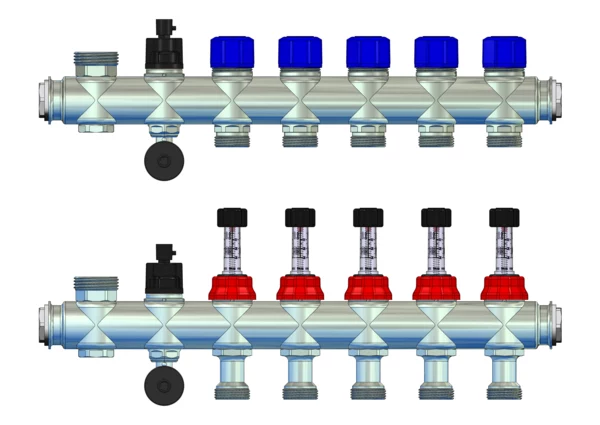

strawa FBH-Anschlussverteiler
Friwara-M5-W-FB-63 5 Hkr
strawa FBH-Anschlussverteiler Friwara-M5-W-FB-63 5 Hkr BxHxT: 385 x 284 x 71 mm Module 5 Anschlussverteiler mit integr. DFA 0-3 l/min im VL und THV M30x1,5 im RL, Spül-, Füll- und Entleer- und Entlüftungsventil im VL und RL, Primär 1"AG nach oben
Artikelnummer: 3990530005
Listenpreis: 172,80 €
Beschreibung
Technische Daten
Downloads
Ersatzteile
Beschreibung
Ausschreibungstext
Langtext
strawa FBH-Anschlussverteiler Friwara-M5-W-FB-63 5 Hkr
Modul 5: AnschlussverteilermodulVerteilerbalken:
- FBH-Anschlussverteiler e-class 63 aus Edelstahlspezialprofil (1.4301) DN 32,
- linear nebeneinander angeordnete Heizkreisabgänge
- Stutzenabstand 50 mm
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min
- Rücklaufbalken mit THV-Einsatz mit Anschlussgewinde M30x1,5,
- Spül-, Füll-, Entleer- und Entlüftungsventil im Vor- und Rücklaufbalken
Technische Daten:
- max. Betriebsdruck: 4 bar
- max. Betriebstemperatur: -10 - 70 °C
- max. Volumenstrom: 2,14 m³/h
Anschluss:
- Primär 1'' AG fld. nach oben
- Sekundär 3/4'' AG mit Konus
strawa FBH-Anschlussverteiler Friwara-M5-W-FB-63 5 Hkr
Modul 5: Anschlussverteilermodul
Verteilerbalken:
- FBH-Anschlussverteiler e-class 63 aus Edelstahlspezialprofil (1.4301) DN 32,
- linear nebeneinander angeordnete Heizkreisabgänge
- Stutzenabstand 50 mm
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min
- Rücklaufbalken mit THV-Einsatz mit Anschlussgewinde M30x1,5,
- Spül-, Füll-, Entleer- und Entlüftungsventil im Vor- und Rücklaufbalken
Technische Daten:
- max. Betriebsdruck: 4 bar
- max. Betriebstemperatur: -10 - 70 °C
- max. Volumenstrom: 2,14 m³/h
Anschluss:
- Primär 1'' AG fld. nach oben
- Sekundär 3/4'' AG mit Konus

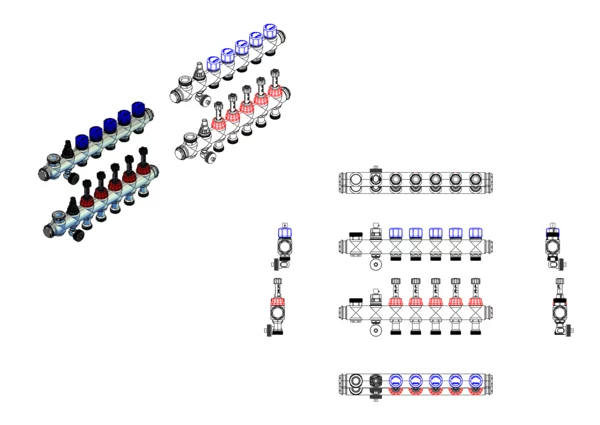

Abmessung (Breite x Höhe x Tiefe): 385 x 284 x 71 mm
Gewicht: 2,425 kg
EAN: 4061323097913
Warennummer: 84818059
Artikelnummer: 3990530005
Warengruppe: 399
URL: https://www.strawa.com/produkt/3990530005
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa FBH-Anschlussverteiler
Friwara-M5-W-FB-63 5 Hkr
BxHxT: 385 x 284 x 71 mm
Module 5 Anschlussverteiler mit
integrierte Durchflussanzeiger 0-3 l/min
im Vorlaufbalken und
Thermostatventileinsätze M30x1,5 im
Rücklaufbalken, Spül-, Füll-, Entleer-
und Entlüftungsventil im Vor- und
Rücklaufbalken, Primär 1"AG nach oben
EAN: 4061323097913
Artikelnummer: 3990530005
Warengruppe: 399
Warennummer: 84818059
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323097913
Listenpreis172,80 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84818059
Standardversand (Tage)15
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)385
Höhe (mm)284
Tiefe (mm)71
Gewicht (kg)2,425
Verpackungsabmessungen
Breite (mm)195
Höhe (mm)85
Tiefe (mm)580
Gewicht (kg)2,665
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Ja
Werkstoff rostfreier Stahl
Position primärer Anschluss oben
Primärer Anschluss Außengewinde (metrisch)
Nenndurchmesser primär 1 Zoll (25)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) 7,3 kW
Max. Heizleistung (bei Primär dT = 20K) 20,9 kW
Mediumtemperatur (Dauerbetrieb) -10 - 70 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 4 bar
Mit Mischventil Nein
Erweiterbar Ja
Max. Anzahl zusätzlicher Heizkreise 5
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Nein
Mit Rückschlagklappe Nein
Mit Umwälzpumpe Nein
Art der Pumpe (interne Pumpe) -
Druckstufe Artikel PN 4
Mit Regler Nein
Hydraulischer Abgleich statisch
Volumenstrommessung analog
Mit Thermometer Nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Ja
Mit Manometer Nein
Mit Füll-/Entleerungshahn Ja
Anzahl der Gruppen sekundär 5
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung 0 - 180 l/h
Mit thermischem Stellantrieb Nein
Hublänge Antrieb 4 mm
Mit Keramikventil Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 385 mm
Höhe 284 mm
Tiefe 71 mm
Mit Umbau Nein
