strawa FBH-Anschlussverteiler
Friwara-M5-W-FB-18 3 Hkr

strawa FBH-Anschlussverteiler Friwara-M5-W-FB-18 3 Hkr BxHxT: 285 x 284 x 71 mm Module 5 Anschlussvert. m. integr.DFA min/max. THV m. Aufnahme für EGO-Regelantrieb m. 3/4" Kugelhahn u. Spül-, Füll-, Entleer- u. Entlüftungsventil, Primär 1"AG nach oben

Artikelnummer: 3990540003

Listenpreis: 129,00 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Ersatzteile
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

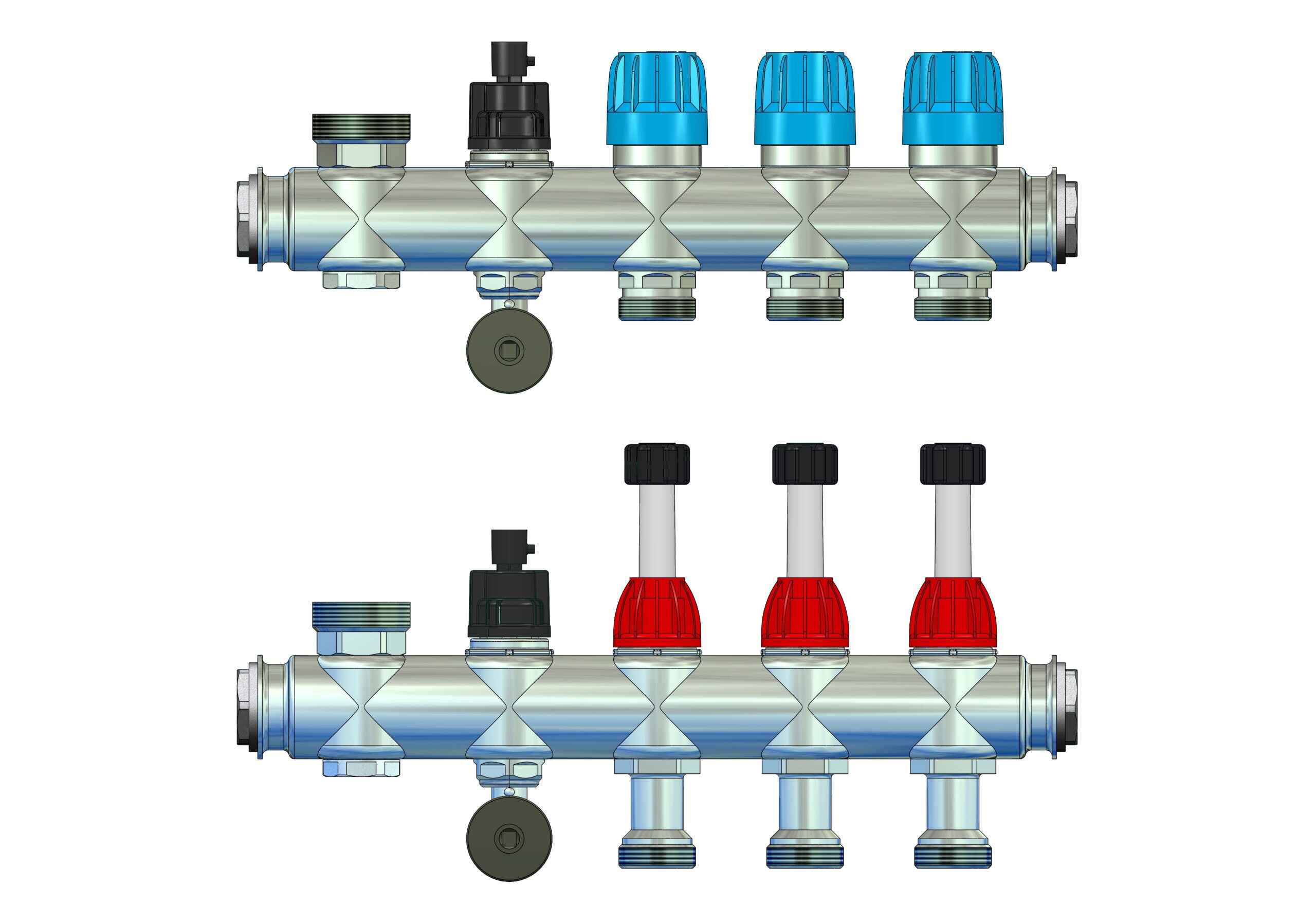

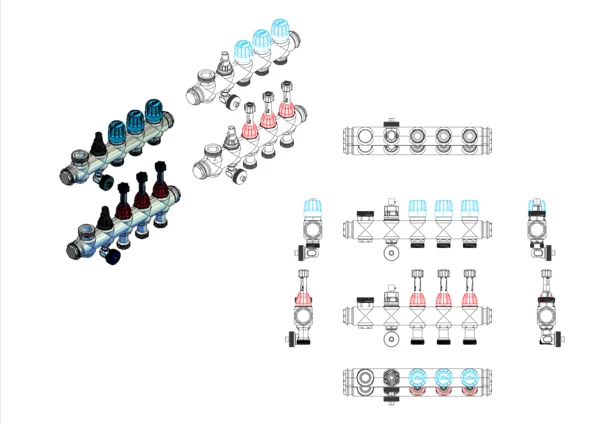

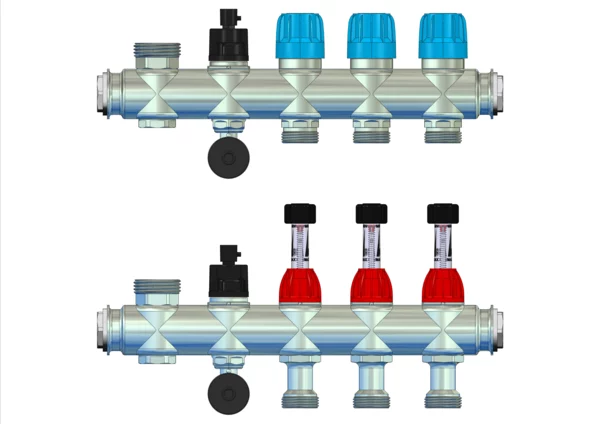

strawa FBH-Anschlussverteiler Friwara-M5-W-FB-18 3 Hkr

Modul 5: Anschlussverteilermodul

Verteilerbalken:
- FBH-Anschlussverteiler e-class 18 aus Edelstahlspezialprofil (1.4301) DN 32
- linear nebeneinander angeordnete Heizkreisabgänge
- Stutzenabstand 50 mm
- alle Abgäng mit 3/4'' Außengewinde mit Konus
- Vorlaufbalken mit Durchflussanzeiger min./max.
- Rücklaufbalken mit THV-Einsatz, Aufnahme für Schnellverschluss EGO-Regelantriebe für den automatischen hydraulischen Abgleich
- Spül-, Füll-, Entleer- und Entlüftungsventil im Vor- und Rücklaufbalken

Technische Daten:
- max. Betriebsdruck: 4 bar
- max. Betriebstemperatur: 70 °C
- max. Volumenstrom: 2,14 m³/h

Anschluss:
- Primär 1'' AG fld. nach oben
- Sekundär: 3/4'' AG mit Konus

Der Anschlussverteiler für Flächenheizung für den Einbau in Frischwasser-Wohnungsanschlussstationen Friwara W-FBR und Friwara W-FBR-HT.
Der Anschlussverteiler aus Edelstahl ermöglicht über das EGO-System den automatischen hydraulischen Abgleich der Heizkreise.
Das EGO-System besteht aus dem Anschlussverteiler und pro Heizkreis einem intelligenten autonomen elektrothermischen EGO-Regelantrieb (nicht im Lieferumfang).
Durch den EGO-Schnellverschluss lassen sich die Regelantriebe schnell auf den Thermostatventilen aus Edelstahl auf den Rücklaufbalken montieren.
An den integrieten Durchflussanzeigern min/max. aus Edelstahl und Kunststoff im Vorlaufbalken lassen sich die Durchflüsse der Heizkreise erkennen.
Der Durchflussanzeiger ist absperrbar, eine manuelle Einregulierung der Heizkreise am Durchflussanzeiger entfällt.
Über die Spül-, Füll-, Entleer- und Entlüftungsventile lassen sich die Heizkreise füllen, spülen und können entlüftet werden.
Über den 1"AG flachdichtenden Primäranschluss wird der Verteiler an das Festwertregelmodul angeschlossen.
Die Sekundäranschlüsse der Heizkreise bestehen aus einem 3/4" Außengewinde mit Eurokonus passend für Klemmverschraubungen.
Über den schallentkoppelten Doppelwandhalter kann der Verteiler im Verteilerschrank oder an der Wand/Decke montiert werden, alle Einbaulagen sind zulässig.

Verwendung nur in Verbindung mit EGO-Regelantrieben mit Schnellverschluss.
Die Durchflussanzeiger müssen voll geöffent werden.

strawa FBH-Anschlussverteiler Friwara-M5-W-FB-18 3 Hkr

Modul 5: Anschlussverteilermodul

Verteilerbalken:
- FBH-Anschlussverteiler e-class 18 aus Edelstahlspezialprofil (1.4301) DN 32
- linear nebeneinander angeordnete Heizkreisabgänge
- Stutzenabstand 50 mm
- alle Abgäng mit 3/4'' Außengewinde mit Konus
- Vorlaufbalken mit Durchflussanzeiger min./max.
- Rücklaufbalken mit THV-Einsatz, Aufnahme für Schnellverschluss EGO-Regelantriebe für den automatischen hydraulischen Abgleich
- Spül-, Füll-, Entleer- und Entlüftungsventil im Vor- und Rücklaufbalken

Technische Daten:
- max. Betriebsdruck: 4 bar
- max. Betriebstemperatur: 70 °C
- max. Volumenstrom: 2,14 m³/h

Anschluss:
- Primär 1'' AG fld. nach oben
- Sekundär: 3/4'' AG mit Konus

Abmessung (Breite x Höhe x Tiefe): 285 x 284 x 71 mm
Gewicht: 1,925 kg
EAN: 4061323113194
Warennummer: 84818059
Artikelnummer: 3990540003
Warengruppe: 399
URL: https://www.strawa.com/produkt/3990540003

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

strawa FBH-Anschlussverteiler
Friwara-M5-W-FB-18 3 Hkr
BxHxT: 285 x 284 x 71 mm
Module 5 Anschlussverteiler mit
integrietem Durchflussanzeiger min/max.
im Vorlaufbalken und
Thermostatventileinsatz mit Aufnahme für
EGO-Regelantrieb im Rücklaufbalken, mit
3/4" Kugelhahn und Spül-, Füll-,
Entleer- und Entlüftungsventil, Primär
1"AG nach oben

EAN: 4061323113194
Artikelnummer: 3990540003
Warengruppe: 399
Warennummer: 84818059

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323113194

Listenpreis129,00 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84818059

Standardversand (Tage)15

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)285

Höhe (mm)284

Tiefe (mm)71

Gewicht (kg)1,925

Verpackungsabmessungen

Breite (mm)195

Höhe (mm)85

Tiefe (mm)380

Gewicht (kg)2,1

Merkmale

Klassifizierung ETIM 9

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen Ja

Werkstoff rostfreier Stahl

Position primärer Anschluss oben

Primärer Anschluss Außengewinde (metrisch)

Nenndurchmesser primär 1 Zoll (25)

Rohraußendurchmesser primär -

Mit Ventilen am Primäranschluss Ja

Max. Kühlleistung primär (bei primärer dT = 7K) 4,4 kW

Max. Heizleistung (bei Primär dT = 20K) 12,6 kW

Mediumtemperatur (Dauerbetrieb) 0 - 60 °C

Primäre Drückdifferenz -

Max. Arbeitsdruck 4 bar

Mit Mischventil Nein

Erweiterbar Ja

Max. Anzahl zusätzlicher Heizkreise 5

Multi-Zonen-Verteiler Nein

Mit Temperaturbegrenzung Nein

Mit Rückschlagklappe Nein

Mit Umwälzpumpe Nein

Art der Pumpe (interne Pumpe) -

Druckstufe Artikel PN 4

Mit Regler Nein

Hydraulischer Abgleich dynamisch

Volumenstrommessung analog

Mit Thermometer Nein

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230 V

Frequenz -

Leistungsaufnahme Betrieb -

Mit Entlüftung Ja

Mit Manometer Nein

Mit Füll-/Entleerungshahn Ja

Anzahl der Gruppen sekundär 3

Sekundärer Anschluss Eurokonus nach EN 16313

Nenndurchmesser sekundär 3/4 Zoll (20)

Rohraußendurchmesser sekundär -

Verschließbare Heizkreise Ja

Mit Durchflussanzeige Ja

Durchflussleistung 0 - 180 l/h

Mit thermischem Stellantrieb Nein

Hublänge Antrieb 4 mm

Mit Keramikventil Nein

Min. Druckdifferenz Sekundärvorlauf/-rücklauf -

Mit Wandbefestigungsbügel Nein

Breite 285 mm

Höhe 284 mm

Tiefe 71 mm

Mit Umbau Nein
