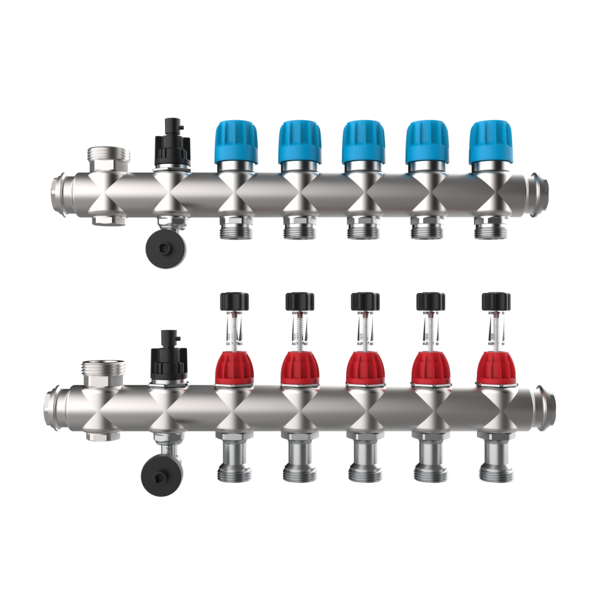

strawa FBH-Anschlussverteiler
Friwara-M5-W-FB-18 5 Hkr
strawa FBH-Anschlussverteiler Friwara-M5-W-FB-18 5 Hkr BxHxT: 385 x 284 x 71 mm Module 5 Anschlussvert. m. integr.DFA min/max. THV m. Aufnahme für EGO-Regelantrieb m. 3/4" Kugelhahn u. Spül-, Füll-, Entleer- u. Entlüftungsventil, Primär 1"AG nach oben
Artikelnummer: 3990540005
Listenpreis: 169,40 €
Beschreibung
Technische Daten
Downloads
Ersatzteile
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

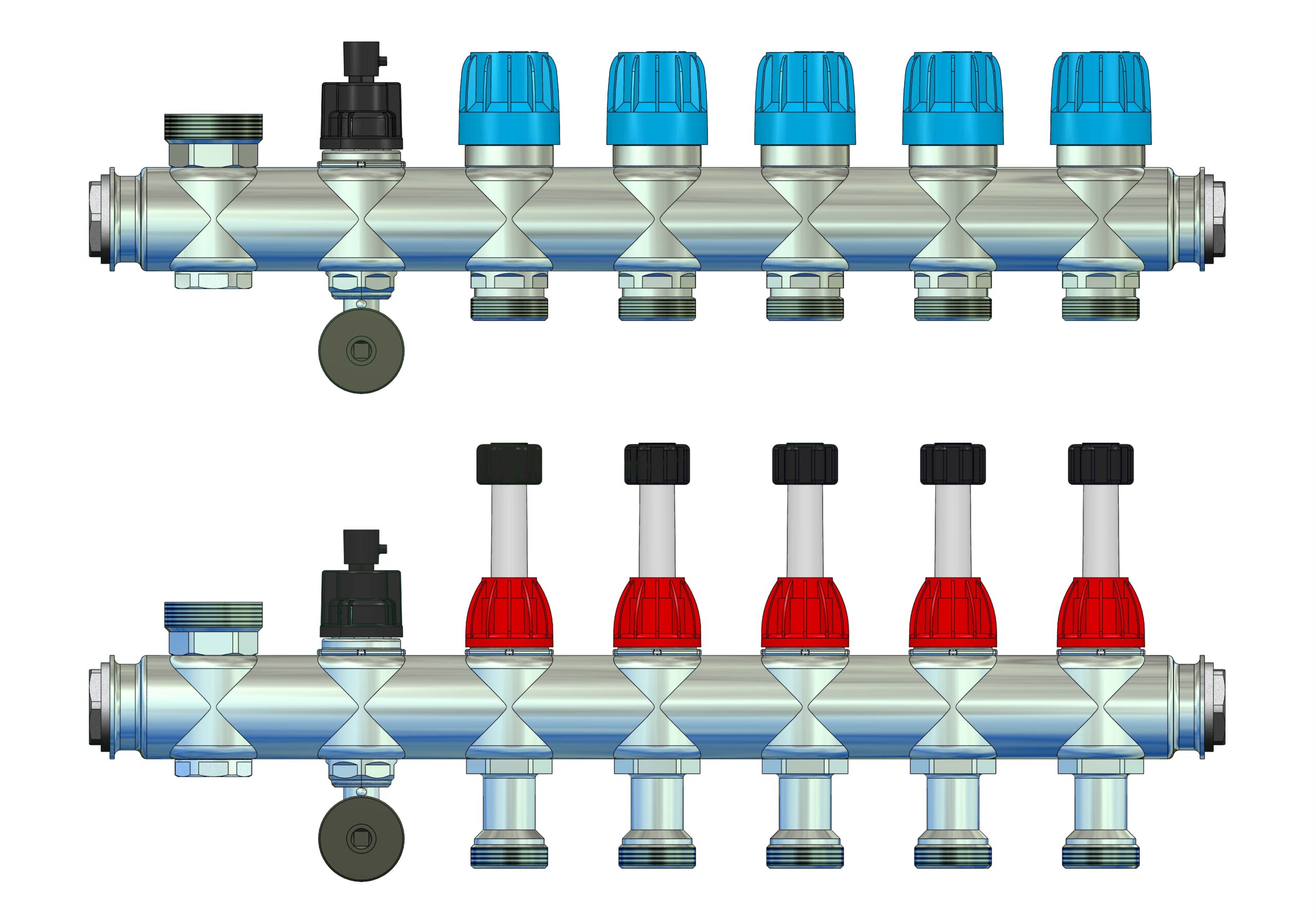

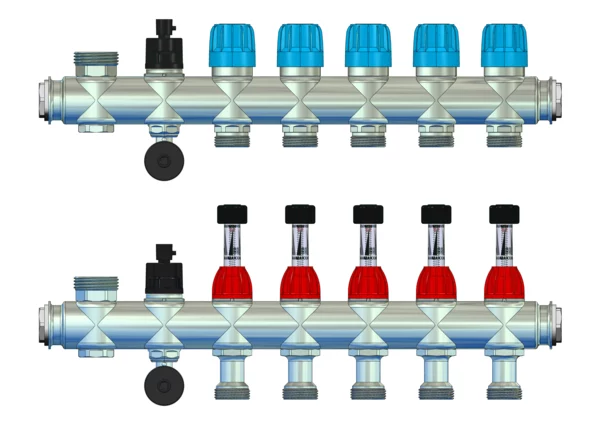

strawa FBH-Anschlussverteiler Friwara-M5-W-FB-18 5 Hkr
Modul 5: AnschlussverteilermodulVerteilerbalken:
- FBH-Anschlussverteiler e-class 18 aus Edelstahlspezialprofil (1.4301) DN 32
- linear nebeneinander angeordnete Heizkreisabgänge
- Stutzenabstand 50 mm
- alle Abgäng mit 3/4'' Außengewinde mit Konus
- Vorlaufbalken mit Durchflussanzeiger min./max.
- Rücklaufbalken mit THV-Einsatz, Aufnahme für Schnellverschluss EGO-Regelantriebe für den automatischen hydraulischen Abgleich
- Spül-, Füll-, Entleer- und Entlüftungsventil im Vor- und Rücklaufbalken
Technische Daten:
- max. Betriebsdruck: 4 bar
- max. Betriebstemperatur: 70 °C
- max. Volumenstrom: 2,14 m³/h
Anschluss:
- Primär 1'' AG fld. nach oben
- Sekundär: 3/4'' AG mit Konus
Der Anschlussverteiler für Flächenheizung für den Einbau in Frischwasser-Wohnungsanschlussstationen Friwara W-FBR und Friwara W-FBR-HT.
Der Anschlussverteiler aus Edelstahl ermöglicht über das EGO-System den automatischen hydraulischen Abgleich der Heizkreise.
Das EGO-System besteht aus dem Anschlussverteiler und pro Heizkreis einem intelligenten autonomen elektrothermischen EGO-Regelantrieb (nicht im Lieferumfang).
Durch den EGO-Schnellverschluss lassen sich die Regelantriebe schnell auf den Thermostatventilen aus Edelstahl auf den Rücklaufbalken montieren.
An den integrieten Durchflussanzeigern min/max. aus Edelstahl und Kunststoff im Vorlaufbalken lassen sich die Durchflüsse der Heizkreise erkennen.
Der Durchflussanzeiger ist absperrbar, eine manuelle Einregulierung der Heizkreise am Durchflussanzeiger entfällt.
Über die Spül-, Füll-, Entleer- und Entlüftungsventile lassen sich die Heizkreise füllen, spülen und können entlüftet werden.
Über den 1"AG flachdichtenden Primäranschluss wird der Verteiler an das Festwertregelmodul angeschlossen.
Die Sekundäranschlüsse der Heizkreise bestehen aus einem 3/4" Außengewinde mit Eurokonus passend für Klemmverschraubungen.
Über den schallentkoppelten Doppelwandhalter kann der Verteiler im Verteilerschrank oder an der Wand/Decke montiert werden, alle Einbaulagen sind zulässig.
Verwendung nur in Verbindung mit EGO-Regelantrieben mit Schnellverschluss.
Die Durchflussanzeiger müssen voll geöffent werden.
strawa FBH-Anschlussverteiler Friwara-M5-W-FB-18 5 Hkr
Modul 5: Anschlussverteilermodul
Verteilerbalken:
- FBH-Anschlussverteiler e-class 18 aus Edelstahlspezialprofil (1.4301) DN 32
- linear nebeneinander angeordnete Heizkreisabgänge
- Stutzenabstand 50 mm
- alle Abgäng mit 3/4'' Außengewinde mit Konus
- Vorlaufbalken mit Durchflussanzeiger min./max.
- Rücklaufbalken mit THV-Einsatz, Aufnahme für Schnellverschluss EGO-Regelantriebe für den automatischen hydraulischen Abgleich
- Spül-, Füll-, Entleer- und Entlüftungsventil im Vor- und Rücklaufbalken
Technische Daten:
- max. Betriebsdruck: 4 bar
- max. Betriebstemperatur: 70 °C
- max. Volumenstrom: 2,14 m³/h
Anschluss:
- Primär 1'' AG fld. nach oben
- Sekundär: 3/4'' AG mit Konus

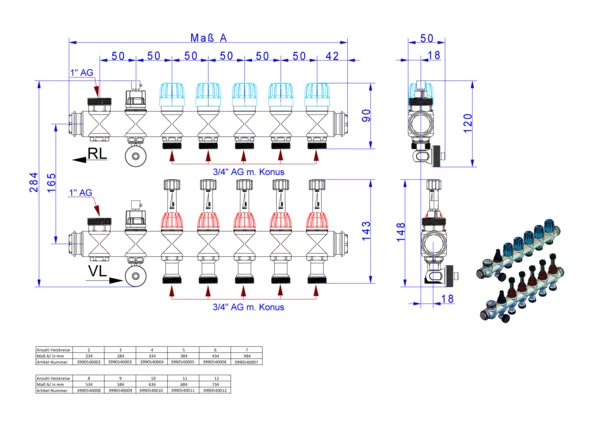

Abmessung (Breite x Höhe x Tiefe): 385 x 284 x 71 mm
Gewicht: 2,425 kg
EAN: 4061323113217
Warennummer: 84818059
Artikelnummer: 3990540005
Warengruppe: 399
URL: https://www.strawa.com/produkt/3990540005
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa FBH-Anschlussverteiler
Friwara-M5-W-FB-18 5 Hkr
BxHxT: 385 x 284 x 71 mm
Module 5 Anschlussverteiler mit
integrietem Durchflussanzeiger min/max.
im Vorlaufbalken und
Thermostatventileinsatz mit Aufnahme für
EGO-Regelantrieb im Rücklaufbalken, mit
3/4" Kugelhahn und Spül-, Füll-,
Entleer- und Entlüftungsventil, Primär
1"AG nach oben
EAN: 4061323113217
Artikelnummer: 3990540005
Warengruppe: 399
Warennummer: 84818059
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323113217
Listenpreis169,40 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84818059
Standardversand (Tage)15
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)385
Höhe (mm)284
Tiefe (mm)71
Gewicht (kg)2,425
Verpackungsabmessungen
Breite (mm)195
Höhe (mm)85
Tiefe (mm)580
Gewicht (kg)2,665
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Ja
Werkstoff rostfreier Stahl
Position primärer Anschluss oben
Primärer Anschluss Außengewinde (metrisch)
Nenndurchmesser primär 1 Zoll (25)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) 7,3 kW
Max. Heizleistung (bei Primär dT = 20K) 20,9 kW
Mediumtemperatur (Dauerbetrieb) 0 - 60 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 4 bar
Mit Mischventil Nein
Erweiterbar Ja
Max. Anzahl zusätzlicher Heizkreise 5
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Nein
Mit Rückschlagklappe Nein
Mit Umwälzpumpe Nein
Art der Pumpe (interne Pumpe) -
Druckstufe Artikel PN 4
Mit Regler Nein
Hydraulischer Abgleich dynamisch
Volumenstrommessung analog
Mit Thermometer Nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Ja
Mit Manometer Nein
Mit Füll-/Entleerungshahn Ja
Anzahl der Gruppen sekundär 5
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung 0 - 180 l/h
Mit thermischem Stellantrieb Nein
Hublänge Antrieb 4 mm
Mit Keramikventil Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 385 mm
Höhe 284 mm
Tiefe 71 mm
Mit Umbau Nein
