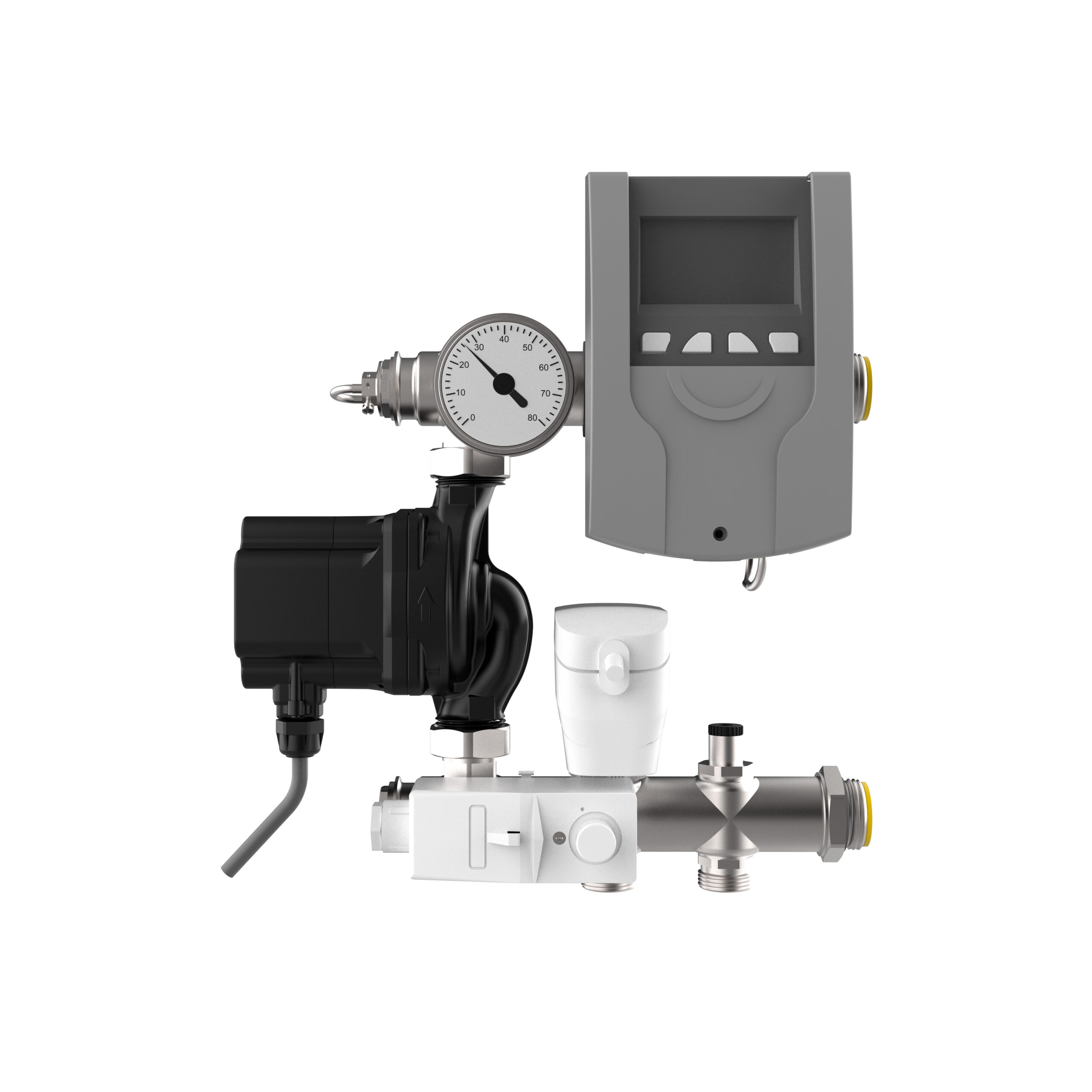

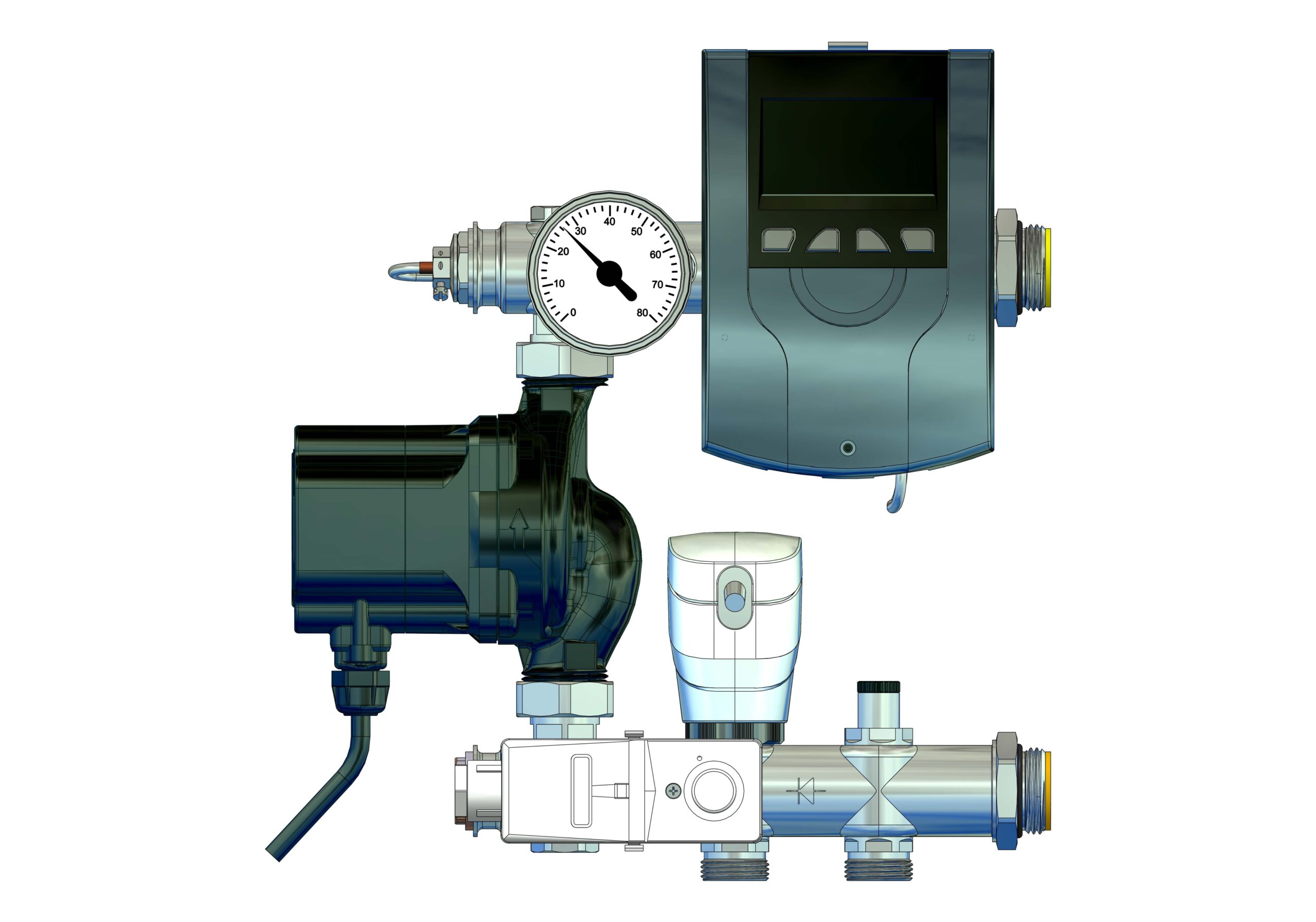

strawa FBM-Mischgruppe 130/4
mit Pumpe TacoFlow2 15-60/130W

strawa FBM-Mischgruppe 130/4 mit Pumpe TacoFlow2 15-60/130W BxHxT: 275 x 325 x 145 mm Mischg. m. 3P-Stellm. u witter.gef. VL-Regler, bis 120 m² Heizfl., Temperaturbegr. 55°C, Primär vert. 3/4" AG m. Konus f. Klemmversch., Sekundär 1"AG f. e-class Verteiler

Kategorie: Wärmegruppen mit Mischregelung witterungsgeführt

Artikelnummer: 50-000071

Listenpreis: 1.446,30 €

Anfragen/Merken

Beschreibung

Technische Daten

Downloads

Beschreibung

Ausschreibungstext

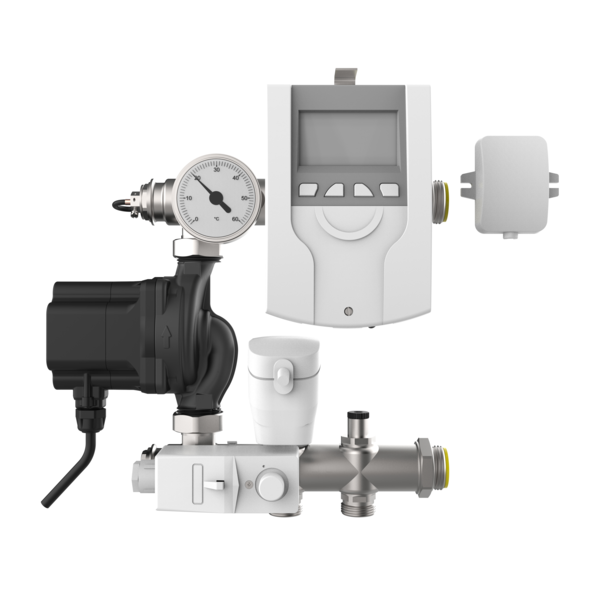

strawa FBM-Mischgruppe 130/4 mit Pumpe TacoFlow2 15-60/130W

Mischgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen
Anschluss vertikal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf).
An die Mischgruppe können alle e-class VA Verteiler angeschlossen werden.
Die FBM-Mischgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen.
Ein Stellventil mit 3-Punkt-Stellantrieb im Primärvorlauf und die witterungsgeführte Regelung regeln die gewünschte Vorlauftemperatur für die Fußbodenheizung.
Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert.
Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Hinweis:
Der Einsatz der Mischgruppe FBM VA 130/4 in strawa UP-Verteilerschränken 69, C69 und strawa AP-Verteilerschränken A, CA ist möglich.
Der Einbau in UP-Schränken 80/C80/84/85 ist nicht möglich. Die Mindesteinbautiefe beträgt 110 mm.
Bauteile:
- witterungsgeführter Regler Master V.1 mit Außen- und Vorlauftemeraturfühler
- 2-Wege-Ventil mit 3-Punkt Stellmotor 230 V
- Temperarturbegrenzer als Rohranleger (fix 60 °C eingestellt) als Übertemperaturschutz
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- horizontal montierte geregelte Pumpe TacoFlow2 15-60/130W
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
Primärseite:
- Anschluss vertikal 3/4"AG mit Konus
Sekundärseite:
- Anschluss horizontal 1'' AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler

strawa FBM-Mischgruppe 130/4 mit Pumpe TacoFlow2 15-60/130W

Mischgruppe für Flächenheizungen zur Vorschaltung vor Anschlussverteiler bei hohen Systemtemperaturen
Anschluss vertikal, ausreichend bis ca. 120 m² Fußbodenheizung (abhängig vom Wärmebedarf).
An die Mischgruppe können alle e-class VA Verteiler angeschlossen werden.
Die FBM-Mischgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fußbodenheizungen anzuschließen.
Ein Stellventil mit 3-Punkt-Stellantrieb im Primärvorlauf und die witterungsgeführte Regelung regeln die gewünschte Vorlauftemperatur für die Fußbodenheizung.
Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert.
Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom dem aktuellen Wärmebedarf an.
Hinweis:
Der Einsatz der Mischgruppe FBM VA 130/4 in strawa UP-Verteilerschränken 69, C69 und strawa AP-Verteilerschränken A, CA ist möglich.
Der Einbau in UP-Schränken 80/C80/84/85 ist nicht möglich. Die Mindesteinbautiefe beträgt 110 mm.
Bauteile:
- witterungsgeführter Regler Master V.1 mit Außen- und Vorlauftemeraturfühler
- 2-Wege-Ventil mit 3-Punkt Stellmotor 230 V
- Temperarturbegrenzer als Rohranleger (fix 60 °C eingestellt) als Übertemperaturschutz
- Thermometer 20-80 °C im Sekundär-Vorlaufbalken
- horizontal montierte geregelte Pumpe TacoFlow2 15-60/130W
- Rückschlagventil im Sekundär-Rücklauf
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur Primär: 90 °C und Sekundär: 50 °C
- max. Volumenstrom: 2,14 m³/h
- max. Differenzdruck Primär 200 mbar
Primärseite:
- Anschluss vertikal 3/4"AG mit Konus
Sekundärseite:
- Anschluss horizontal 1'' AG flachdichtend im Vor- und Rücklauf, passend für e-class VA Verteiler

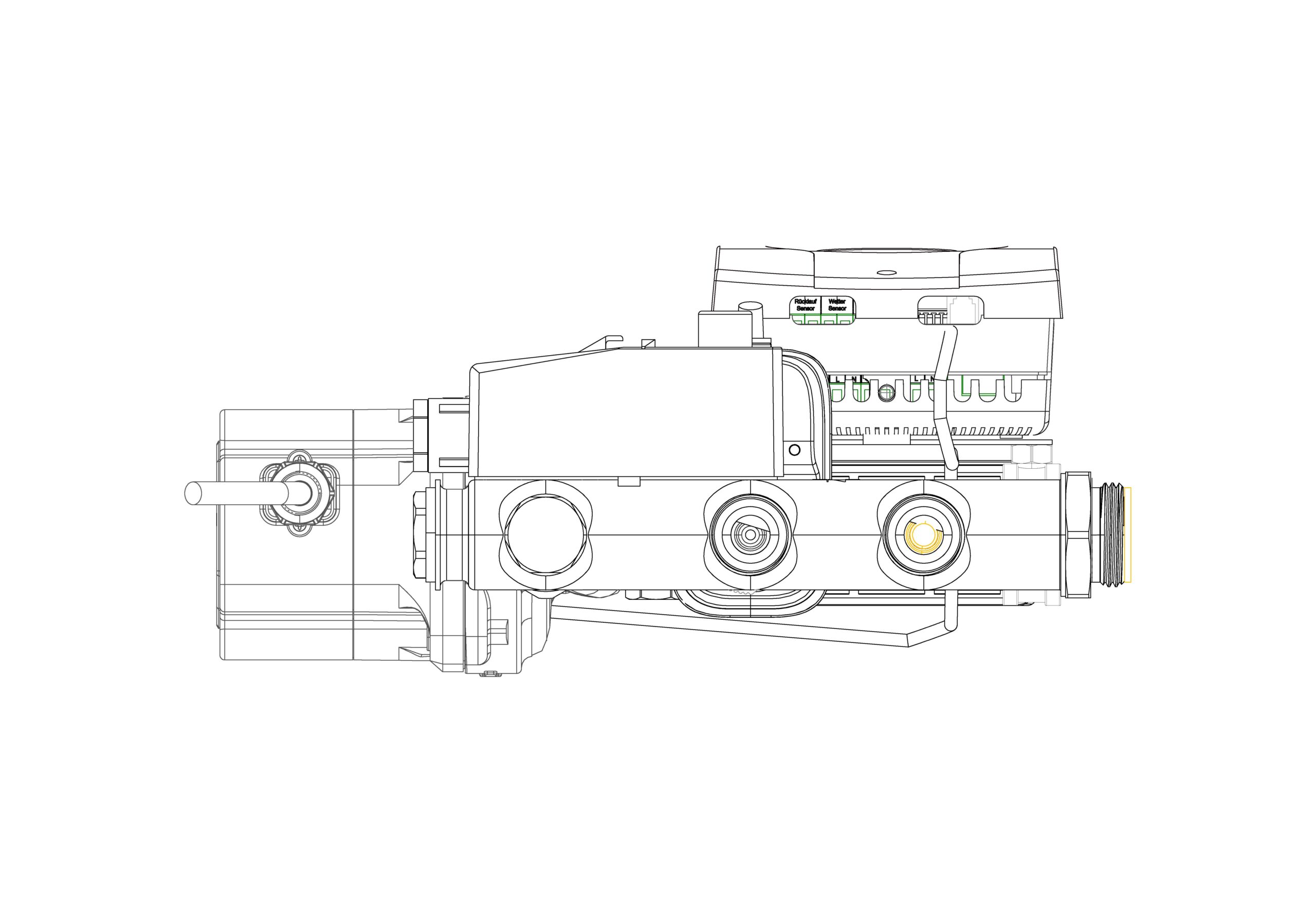

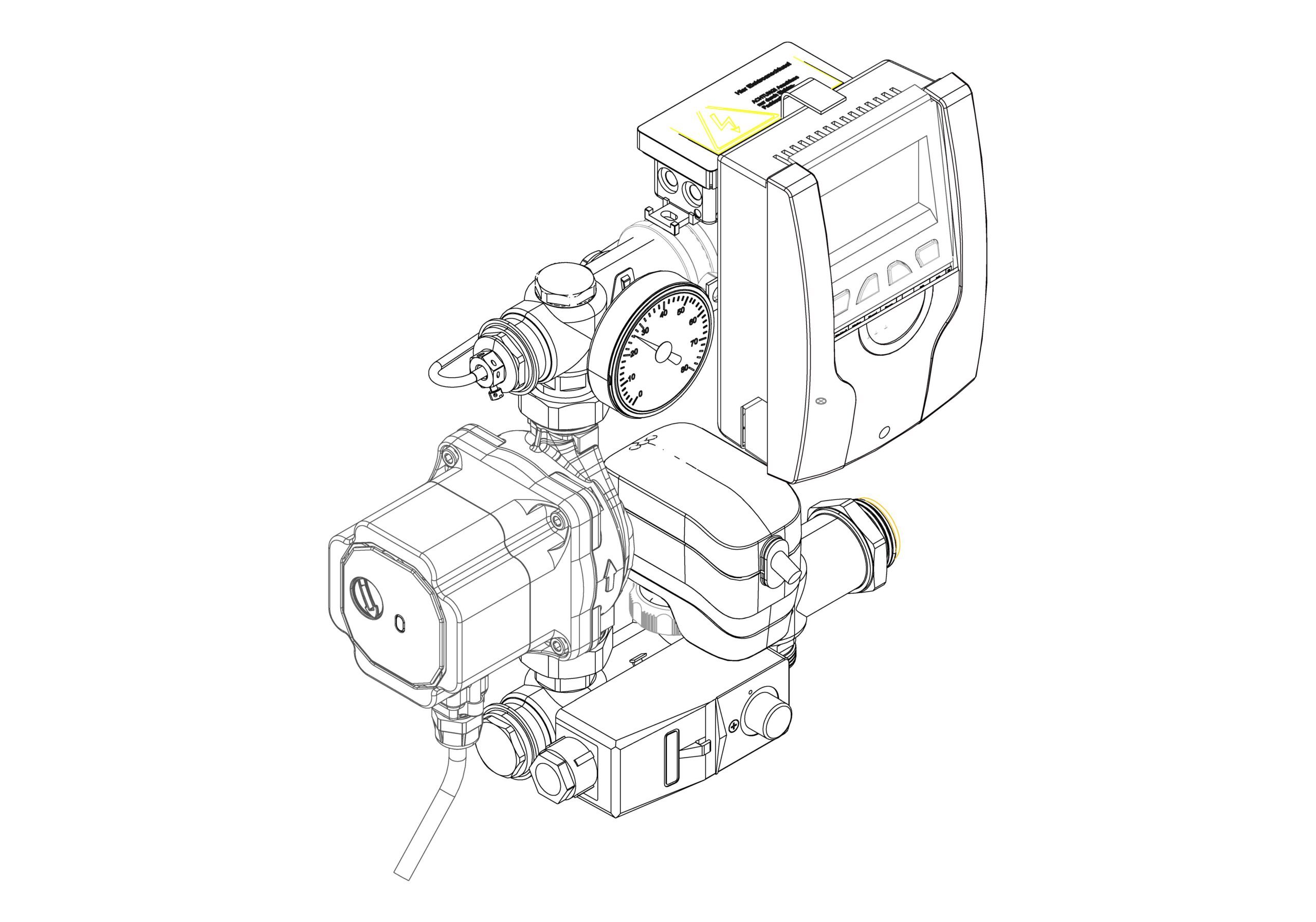

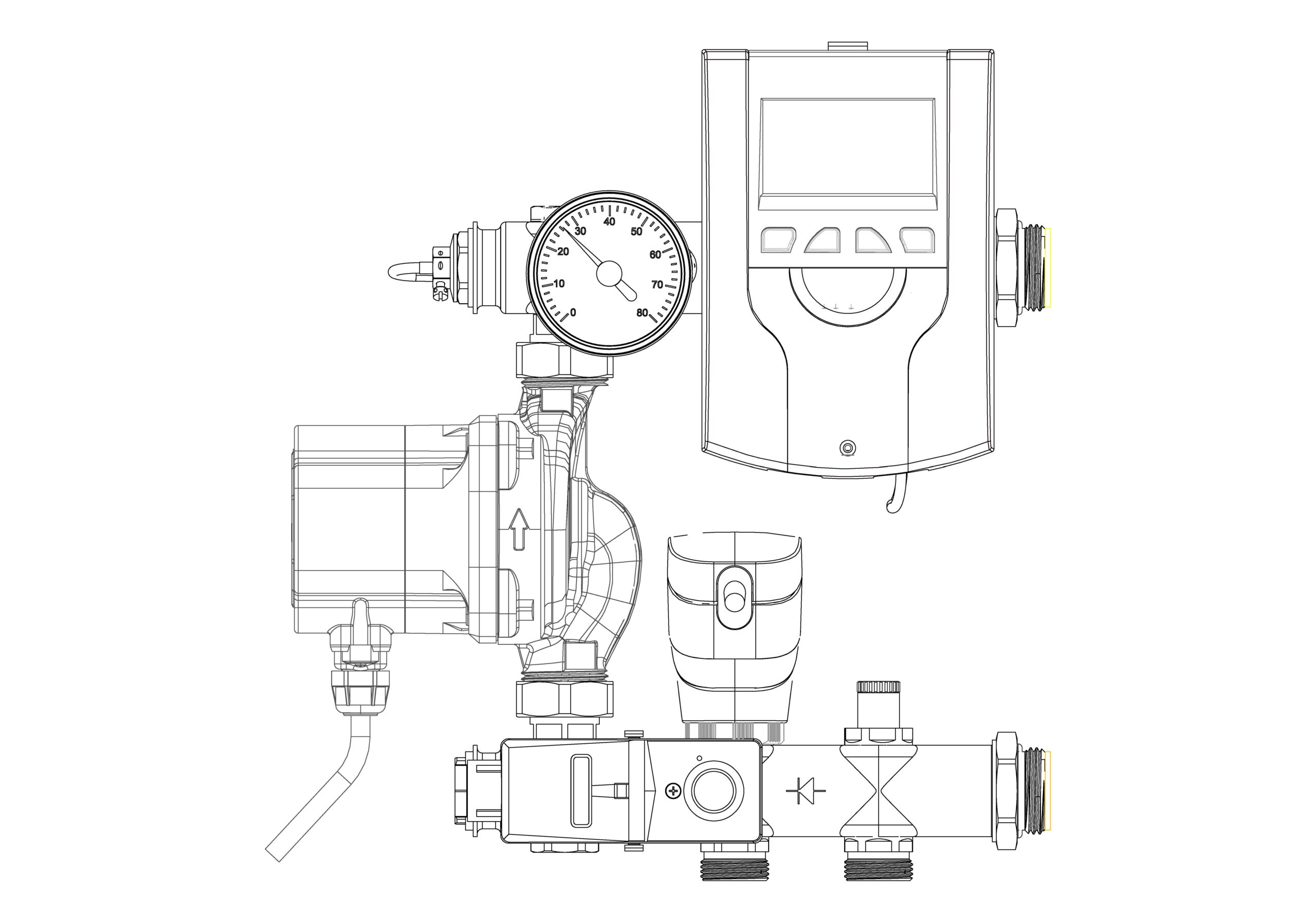

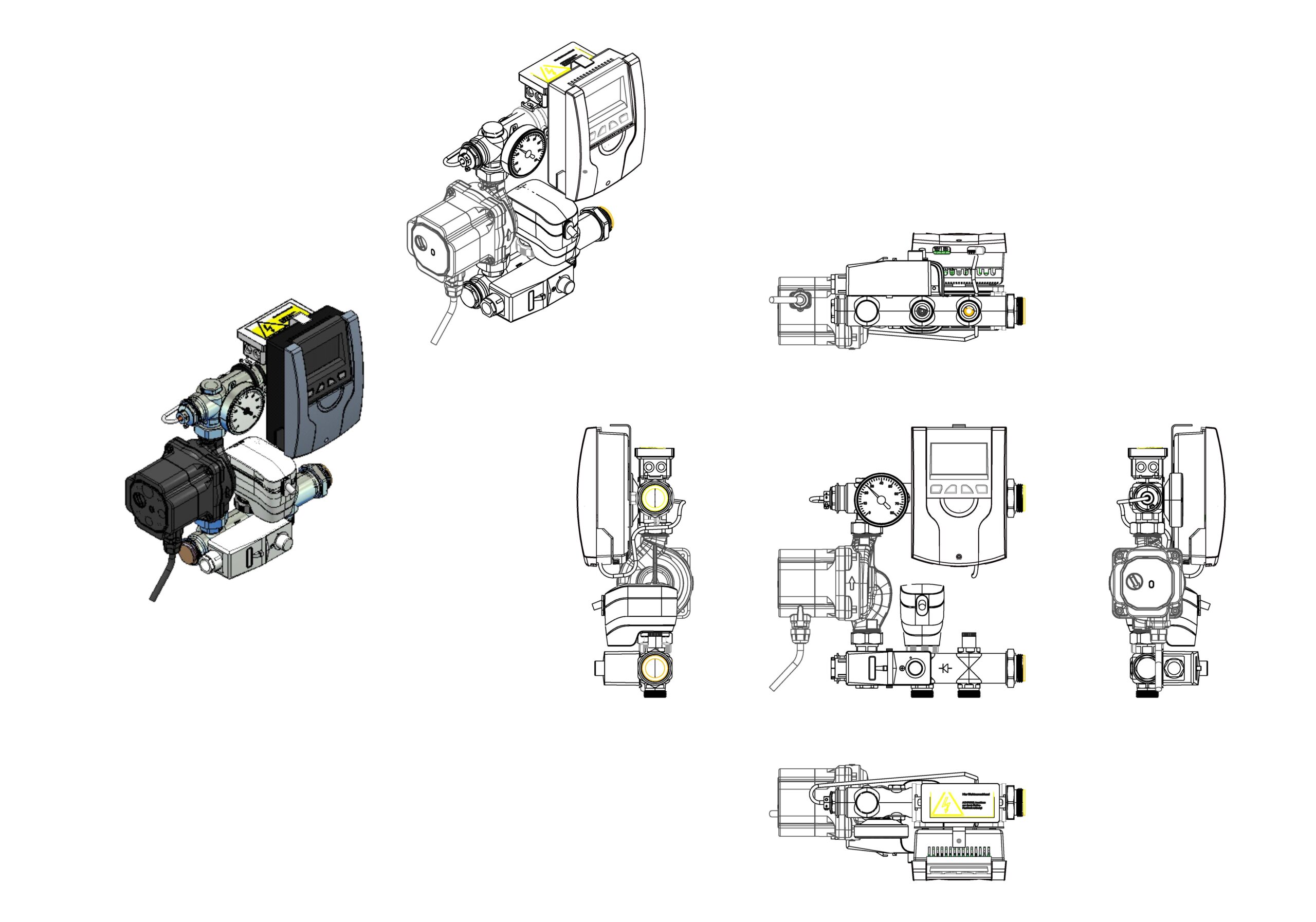

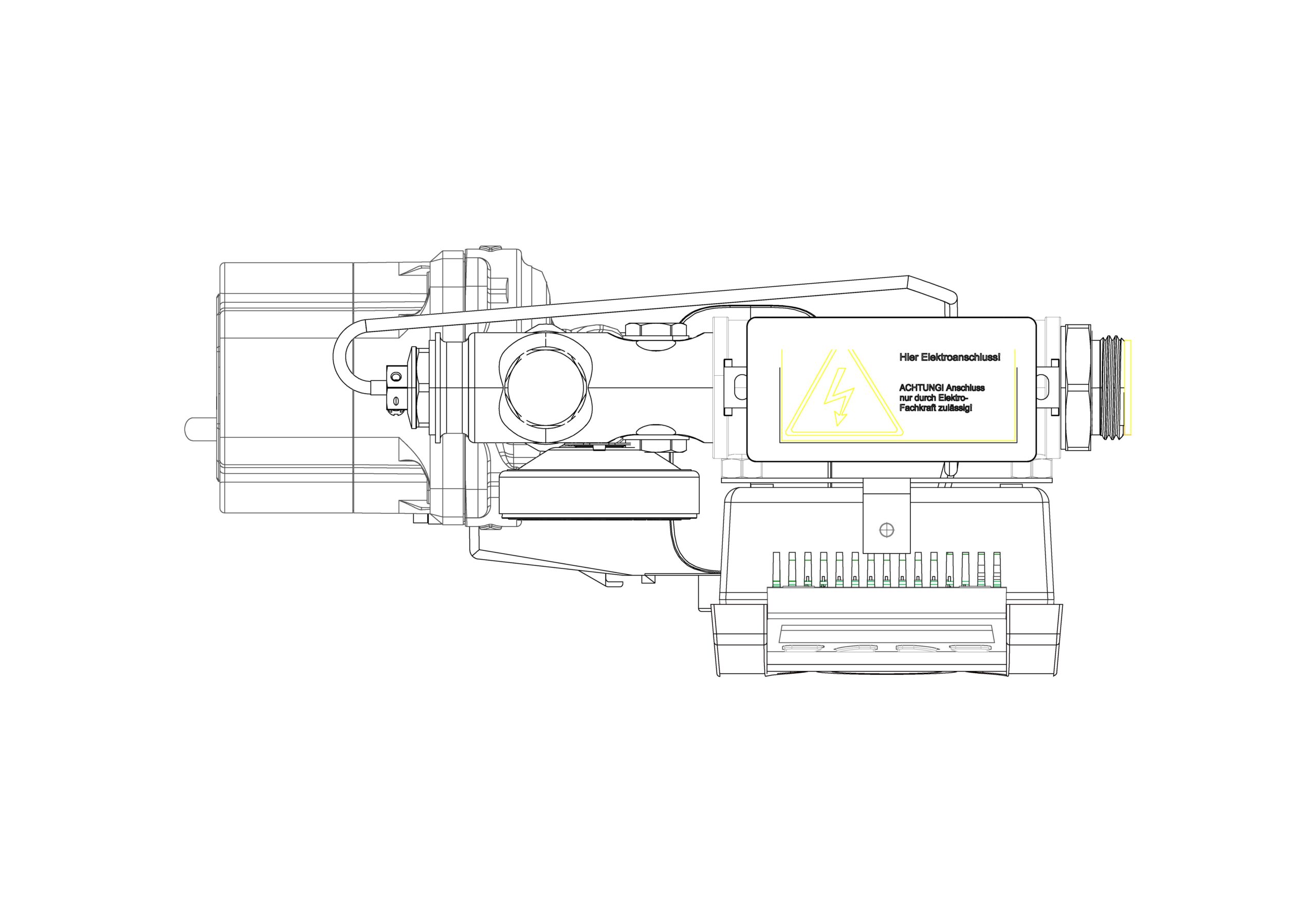

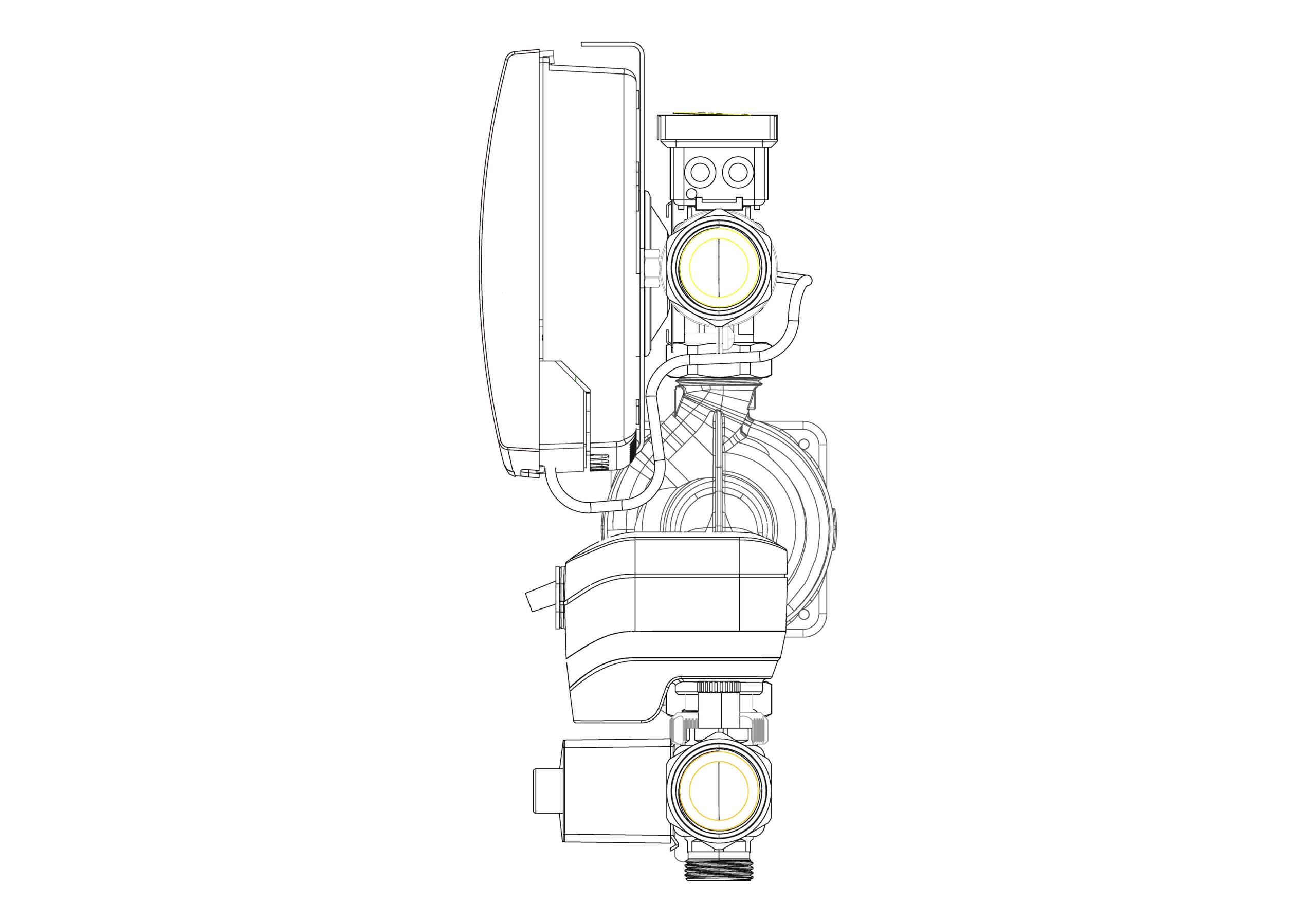

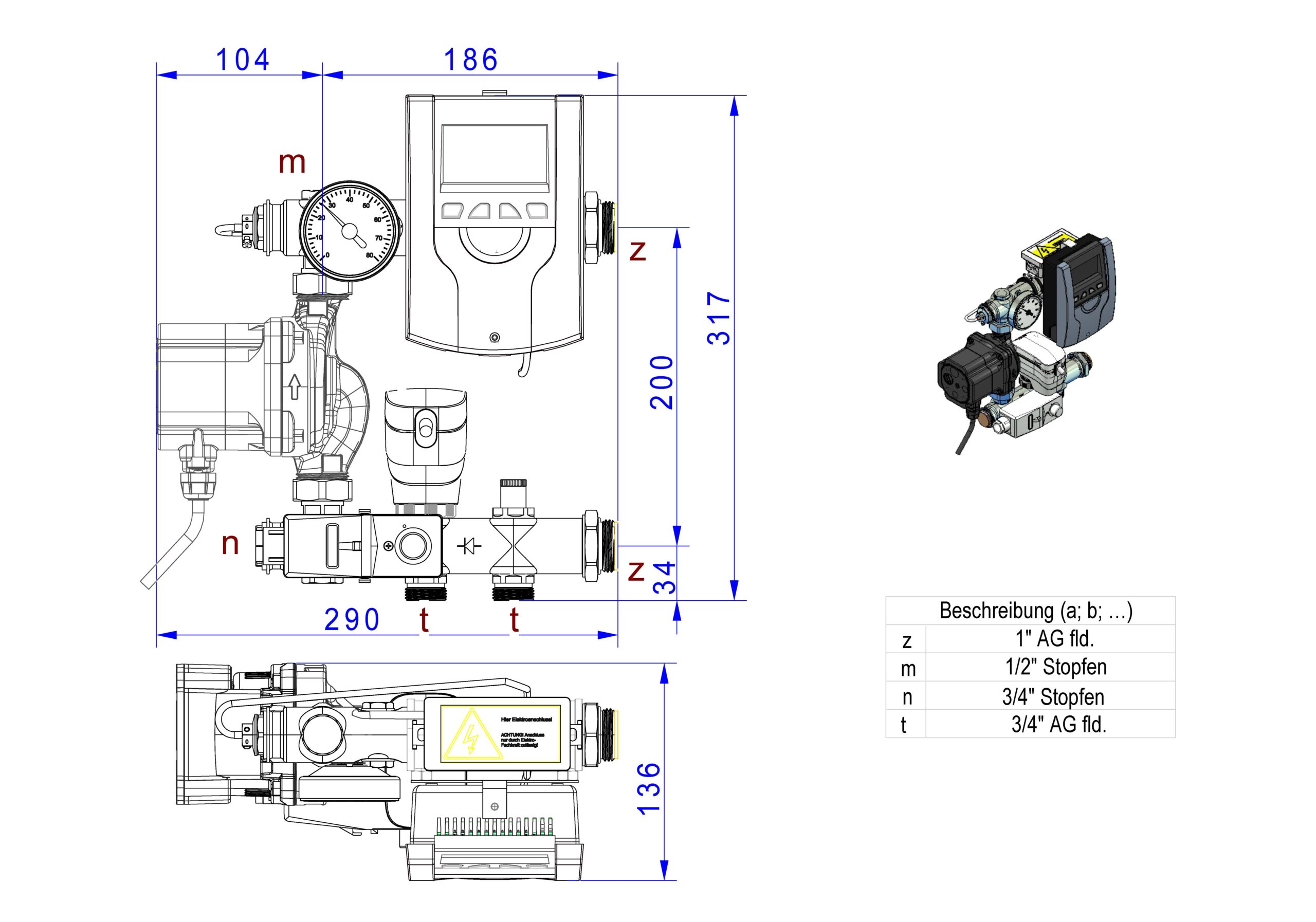

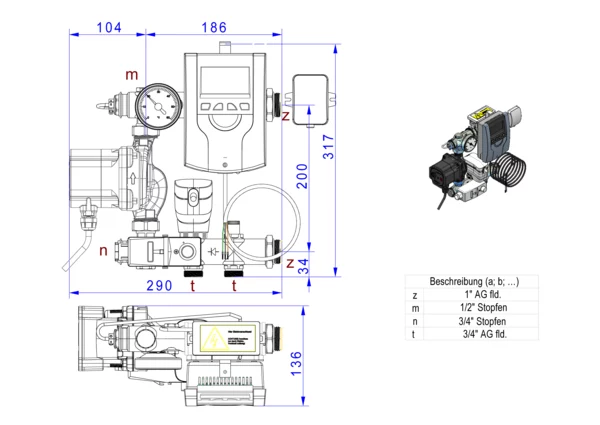

Abmessung (Breite x Höhe x Tiefe): 275 x 325 x 145 mm
Gewicht: 5,058 kg
EAN: 4061323166411
Warennummer: 84137030
Artikelnummer: 50-000071
Warengruppe: 50
URL: https://www.strawa.com/produkt/50-000071

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
