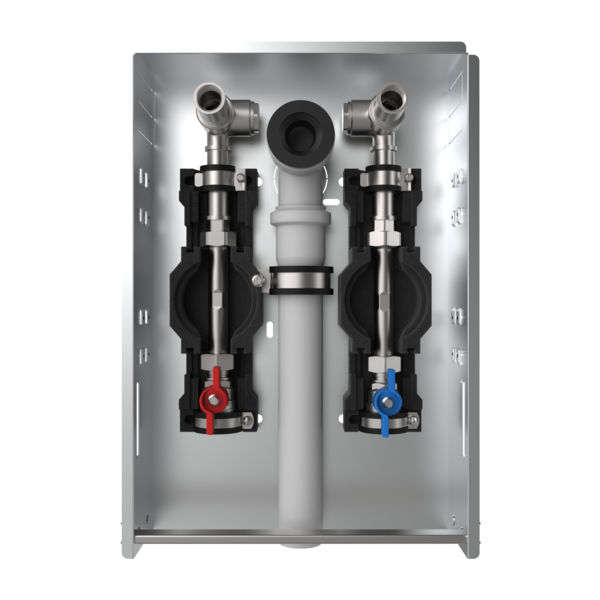

strawa Waschtischanschlussstation
LIM

strawa Waschtischanschlussstation LIM BxHxT: 300 x 490 x 90 mm Anschluss Waschtisch und Wasserzählervorbereitung TW kalt und warm 3/4" Länge 110mm, Abdeckung Limodor

Artikelnummer: 50-000901

Listenpreis: 509,70 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext

strawa Waschtischanschlussstation LIM

Waschtischanschlussstation mit Wasserzählerverrohrung für Trinkwasser kalt und warm und zusätzlichen Waschtischanschlüssen Trinkwasser kalt, warm und Abwasseranschluss.
Abdeckung der Station Fabrikat Limodor, geeignet für Funkauslesung der Wasserzähler
Die Station ist für den Unterbau unter Waschtische und Spülen geignet.
Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80°C
- max. Volumenstrom:
- Trinkwasser 2,2 m³/h (0,6 l/s), bei 2 m/s,
- Abwasser DU 0,5 l/s
Bauteile:
Trinkwasseranschluss:
- DVGW-Kugelhahn 3/4'' flachdichtendbaus Messing (Kugelhähne aus Edelstahl auf Anfrage)
- mit Wasserzählerverrohrung bestehend aus Distanzrohr 3/4'' Länge 110 mm
- Waschtischanschluss DN 15 und zusätzlicher Anschluss DN 20 für Kalt- und Warmwasserzapfstellen
Abwasseranschluss:
- HT-Abwasserrohr DN 40
Verteilerschrank:
- verzinkte Einbauzarge mit höhenverstellbaren Füßen
- Einbautiefe Schrank: 90-120 mm
- Frontblende in Ausführung Limodor Kunststoffabdeckung, geeignet für Funkauslesung der Wasserzähler
Anschlüsse Eingang:
- Trinkwasser Anschluss vertikal mit Kugelhahn 3/4'' IG,
- Abwasser DN 40 vertikal
Anschlüsse Ausgang:
- Trinkwasser Waschtischanschluss 1/2'' IG,
- weitere Zapfstellen 3/4'' IG,
- Abwasser DN 32
werkseitig druckgeprüft und im Schutzkarton verpackt

Die Waschtischanschlussstation besteht aus Wasserzählerverrohrungen für Trinkwasser kalt und warm und ist zusätzlich mit Waschtischanschlüssen für Trinkwasser kalt und warm und einem Abflussanschluss DN 40 ausgestattet.
Die Station ist für den Einbau unter Waschtischen und Spülen geeignet. Über eine Limodor Abdeckblende aus Kunstoff in weiß sind die bauseits eingebauten Wasserzähler für die Ablesung und den Wechsel jederzeit zugänglich.
Durch die Abdeckung aus Kunstoff ist die Station besonders für Wasserzähler mit Funkauslesung geeignet.

strawa Waschtischanschlussstation LIM

Waschtischanschlussstation mit Wasserzählerverrohrung für Trinkwasser kalt und warm und zusätzlichen Waschtischanschlüssen Trinkwasser kalt, warm und Abwasseranschluss.
Abdeckung der Station Fabrikat Limodor, geeignet für Funkauslesung der Wasserzähler
Die Station ist für den Unterbau unter Waschtische und Spülen geignet.
Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80°C
- max. Volumenstrom:
- Trinkwasser 2,2 m³/h (0,6 l/s), bei 2 m/s,
- Abwasser DU 0,5 l/s
Bauteile:
Trinkwasseranschluss:
- DVGW-Kugelhahn 3/4'' flachdichtendbaus Messing (Kugelhähne aus Edelstahl auf Anfrage)
- mit Wasserzählerverrohrung bestehend aus Distanzrohr 3/4'' Länge 110 mm
- Waschtischanschluss DN 15 und zusätzlicher Anschluss DN 20 für Kalt- und Warmwasserzapfstellen
Abwasseranschluss:
- HT-Abwasserrohr DN 40
Verteilerschrank:
- verzinkte Einbauzarge mit höhenverstellbaren Füßen
- Einbautiefe Schrank: 90-120 mm
- Frontblende in Ausführung Limodor Kunststoffabdeckung, geeignet für Funkauslesung der Wasserzähler
Anschlüsse Eingang:
- Trinkwasser Anschluss vertikal mit Kugelhahn 3/4'' IG,
- Abwasser DN 40 vertikal
Anschlüsse Ausgang:
- Trinkwasser Waschtischanschluss 1/2'' IG,
- weitere Zapfstellen 3/4'' IG,
- Abwasser DN 32
werkseitig druckgeprüft und im Schutzkarton verpackt

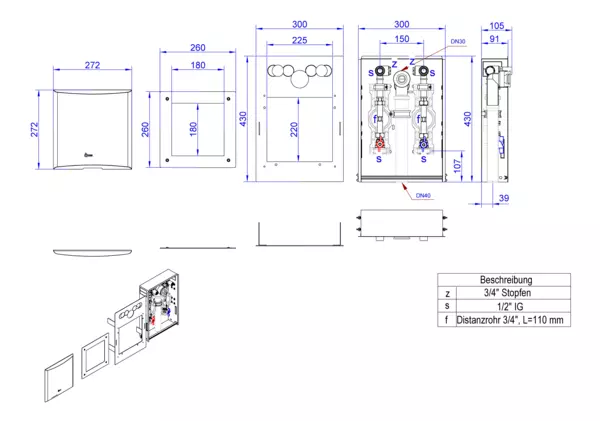

Abmessung (Breite x Höhe x Tiefe): 300 x 490 x 108 mm
Gewicht: 5,954 kg
EAN: 4061323014835
Warennummer: 84198998
Artikelnummer: 50-000901
Warengruppe: 50
URL: https://www.strawa.com/produkt/50-000901

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 042 Gas- und Wasseranlagen - Leitungen, Armaturen

Ausschreibungstexte

strawa Waschtischanschlussstation
LIM
BxHxT: 300 x 490 x 90 mm
Anschluss Waschtisch und
Wasserzählervorbereitung TW kalt und
warm 3/4" Länge 110mm, Abdeckung Limodor

EAN: 4061323014835
Artikelnummer: 50-000901
Warengruppe: 50
Warennummer: 84198998

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323014835

Listenpreis509,70 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84198998

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)300

Höhe (mm)490

Tiefe (mm)108

Gewicht (kg)6,272

Verpackungsabmessungen

Breite (mm)540

Höhe (mm)140

Tiefe (mm)420

Gewicht (kg)6,732

Merkmale

Klassifizierung ETIM 9

Modell Wasserzähler Qn 1,5

Montagerichtung vertikal

Werkstoff des Bügels -

Oberflächenschutz Bügel -

Mit Absperrventil Ja

Ausführung des Ventils Kugelventile

Material Ventil Messing

Anschluss 1 Innengewinde

Nenndurchmesser Anschluss 1 3/4 Zoll (20)

Rohraußendurchmesser Anschluss 1 -

Wanddicke Anschluss 1 -

Anschluss 2 Innengewinde

Nenndurchmesser Anschluss 2 3/4 Zoll (20)

Rohraußendurchmesser Anschluss 2 -

Wanddicke Anschluss 2 -

Abmessungen Gewindeanschluss Kupplungsspindel -

Geeignet für Anzahl der Wasserzähler 2

Geeignet für Wasserzählerlänge 110 - 110 mm

Abschließbar Nein

Höhe 420 - 490 mm

Länge 300 mm

Tiefe 90 mm

Typenzulassung nach BBR/EKS Nein
