strawa Wasserstation
W2-Z-LIM Premium Typ A

Kategorie: Wasserstationen Wasserzählung

Artikelnummer: 50-240022

Listenpreis: 705,40 €

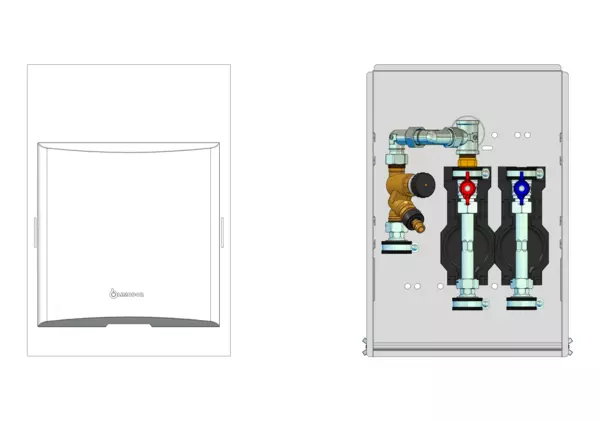

strawa Wasserstation W2-Z-LIM Premium Typ A

Wasserzählereinbaustation mit Abdeckung glatt in weiß RAL 9016, mit einer Absperrungen für Trinkwasser kalt und warm mit Zirkulationsanschluss mit Zirkulationsventil Flamco NexusValve TW 15 50-60° C und Dämmung
Bauteile:
Wasserzählerverrohrung:
- 2 Stück DVGW-Messing-Kugelhahn 3/4"
- 2 Stück Edelstahl-Verschraubung 3/4"
- 2 Stück Wasserzählerverrohrung 3/4"AG flachdichtend Länge 110 mm
- 1 Stück Zirkulationsventil Flamco NexusValve TW 15 50-60° C
- 5 Stück Rohrschelle
- EPDM Flachdichtungen
- EPP-Dämmung gemäß GEG
Einbauzarge:
- aus verzinktem Blech
- Bautiefe 90 mm
- vorgestanzte Löcher für Anschlussleitungen
- Einschub verschiedener Abdeckungen

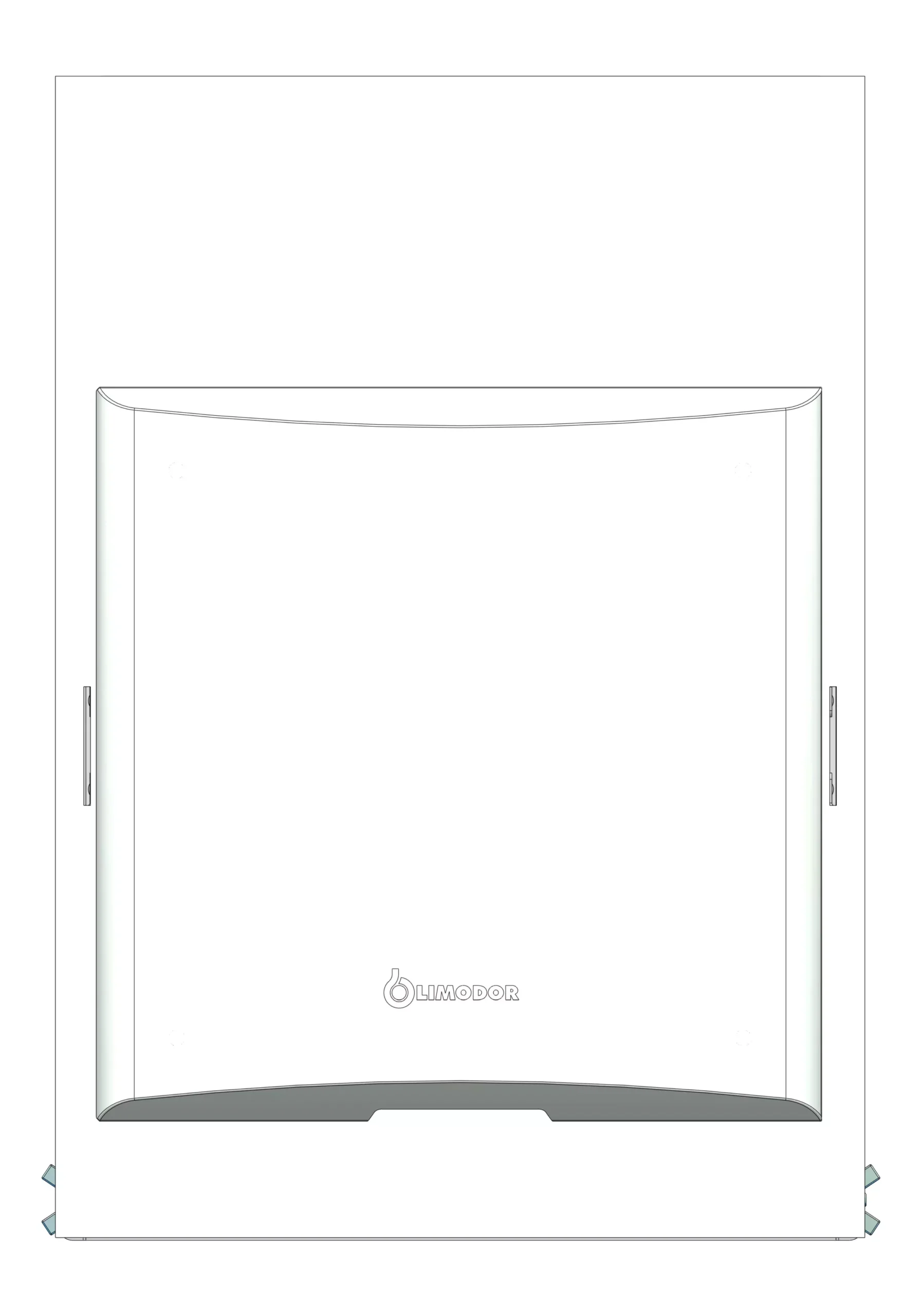

Abdeckung:
- Limodor-Premium-Abdeckblech in Kunststoff in weiß
- Halteblech für Limodor-Premium-Abdeckung in weiß mit Einstecklaschen (40 mm ausziehbar)
- geeignet für Funkauslesung der Wasserzähler
Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80° C
- max. Volumenstrom: 2,2 m³/h (0,6 l/s), bei 2 m/s
Anschlüsse:
- Eingang: 3/4''IG
- Ausgang: 3/4''IG
im Schutzkarton verpackt

strawa Wasserstation W2-Z-LIM Premium Typ A

Wasserzählereinbaustation mit Abdeckung glatt in weiß RAL 9016, mit einer Absperrungen für Trinkwasser kalt und warm mit Zirkulationsanschluss mit Zirkulationsventil Flamco NexusValve TW 15 50-60° C und Dämmung
Bauteile:
Wasserzählerverrohrung:
- 2 Stück DVGW-Messing-Kugelhahn 3/4"
- 2 Stück Edelstahl-Verschraubung 3/4"
- 2 Stück Wasserzählerverrohrung 3/4"AG flachdichtend Länge 110 mm
- 1 Stück Zirkulationsventil Flamco NexusValve TW 15 50-60° C
- 5 Stück Rohrschelle
- EPDM Flachdichtungen
- EPP-Dämmung gemäß GEG
Einbauzarge:
- aus verzinktem Blech
- Bautiefe 90 mm
- vorgestanzte Löcher für Anschlussleitungen
- Einschub verschiedener Abdeckungen
Abdeckung:
- Limodor-Premium-Abdeckblech in Kunststoff in weiß
- Halteblech für Limodor-Premium-Abdeckung in weiß mit Einstecklaschen (40 mm ausziehbar)
- geeignet für Funkauslesung der Wasserzähler
Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80° C
- max. Volumenstrom: 2,2 m³/h (0,6 l/s), bei 2 m/s
Anschlüsse:
- Eingang: 3/4''IG
- Ausgang: 3/4''IG
im Schutzkarton verpackt

Abmessung (Breite x Höhe x Tiefe): 300 x 430 x 112 mm
Gewicht: 6,421 kg
EAN: 4061323015290
Warennummer: 84198998
Artikelnummer: 50-240022
Warengruppe: 50
URL: https://www.strawa.com/produkt/50-240022

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04) 042 Gas- und Wasseranlagen - Leitungen, Armaturen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Wasserstation
W2-Z-LIM Premium Typ A
BxHxT: 300 x 430 x 90 mm
Wasserzählervorbereitung Trinkwasser
kalt und warm 3/4" Länge 80 mm, mit 1x
DVGW-Kugelhahn 3/4", mit
Zirkulationsregler Kemper Multitherm
50-65 Grad Celsius DN 15, Abdeckung
Premium

EAN: 4061323015290
Artikelnummer: 50-240022
Warengruppe: 50
Warennummer: 84198998

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323015290

Listenpreis705,40 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84198998

Standardversand (Tage)3

Batteriegewicht (kg)0

Artikelabmessungen

Breite (mm)300

Höhe (mm)430

Tiefe (mm)112

Gewicht (kg)6,624

Verpackungsabmessungen

Breite (mm)280

Höhe (mm)130

Tiefe (mm)280

Gewicht (kg)6,859

Merkmale

Klassifizierung ETIM 9

Modell Wasserzähler Qn 1,5

Montagerichtung horizontal und vertikal

Werkstoff des Bügels -

Oberflächenschutz Bügel -

Mit Absperrventil Ja

Ausführung des Ventils Kugelventile

Material Ventil Messing

Anschluss 1 Innengewinde

Nenndurchmesser Anschluss 1 3/4 Zoll (20)

Rohraußendurchmesser Anschluss 1 -

Wanddicke Anschluss 1 -

Anschluss 2 Innengewinde

Nenndurchmesser Anschluss 2 3/4 Zoll (20)

Rohraußendurchmesser Anschluss 2 -

Wanddicke Anschluss 2 -

Abmessungen Gewindeanschluss Kupplungsspindel -

Geeignet für Anzahl der Wasserzähler 2

Geeignet für Wasserzählerlänge 110 - 110 mm

Abschließbar Nein

Höhe 430 - 430 mm

Länge 300 mm

Tiefe 90 mm

Typenzulassung nach BBR/EKS Nein

Downloads

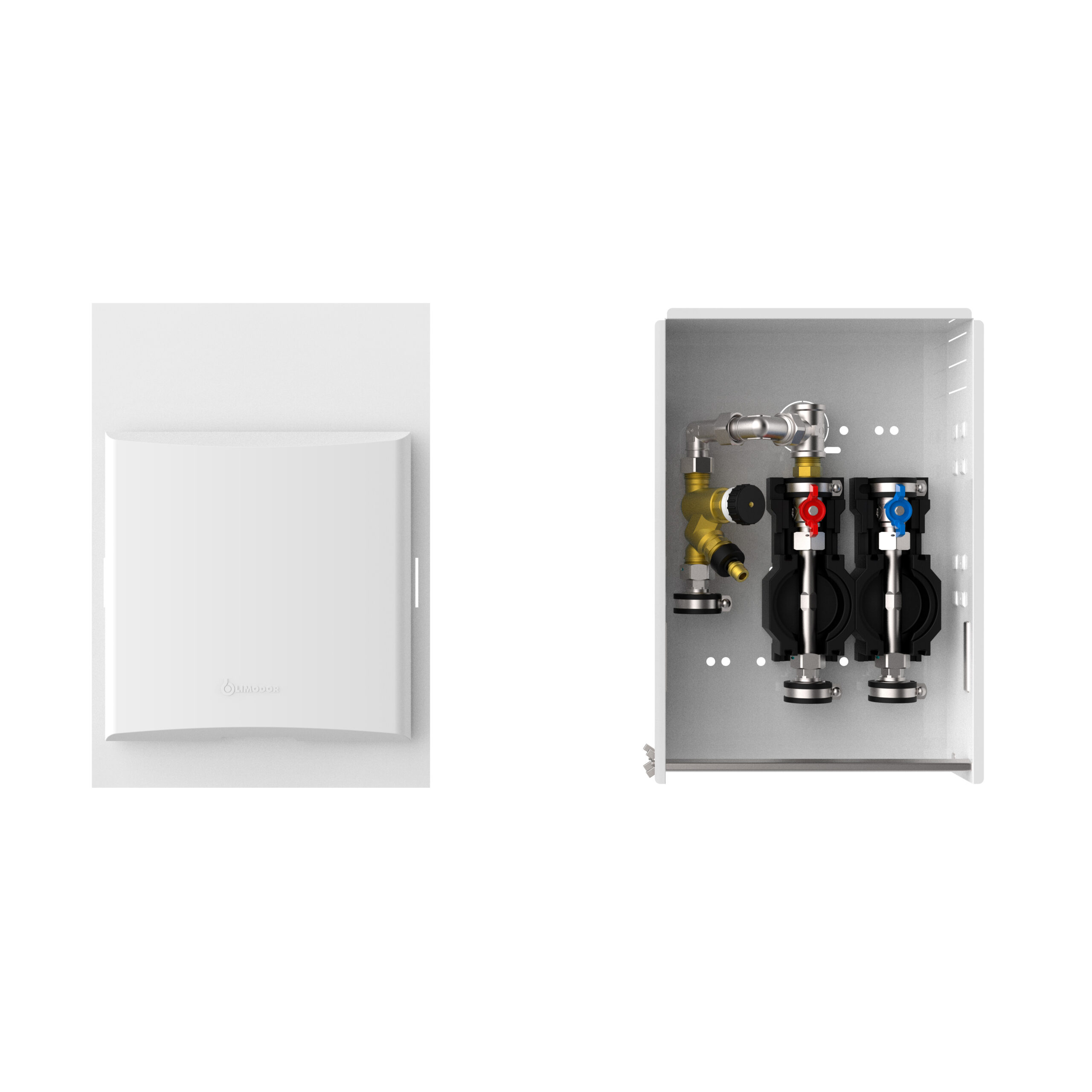

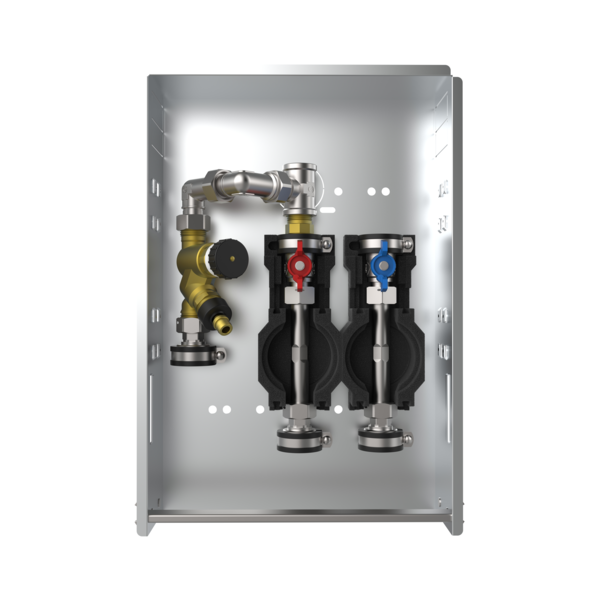

Webbild

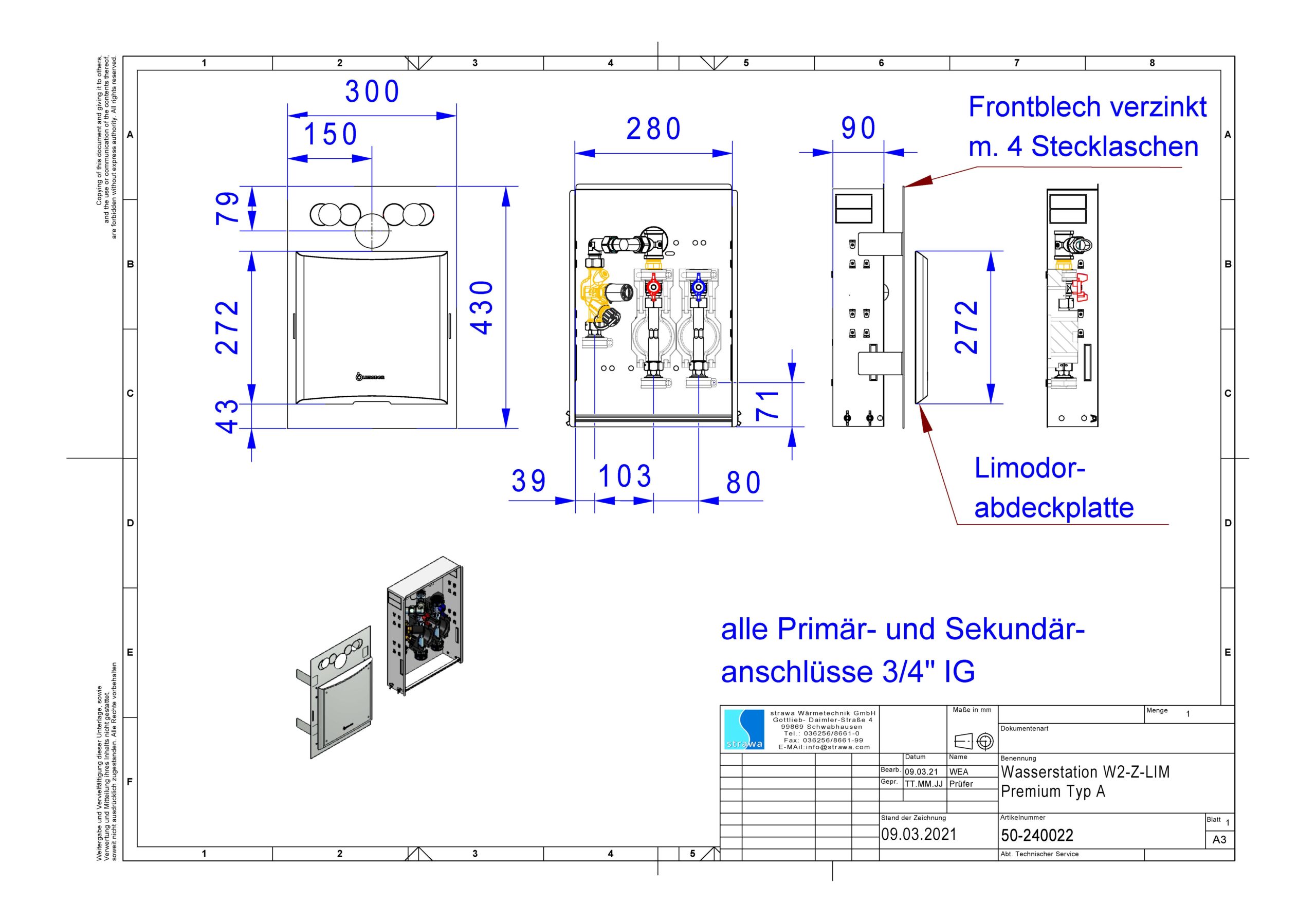

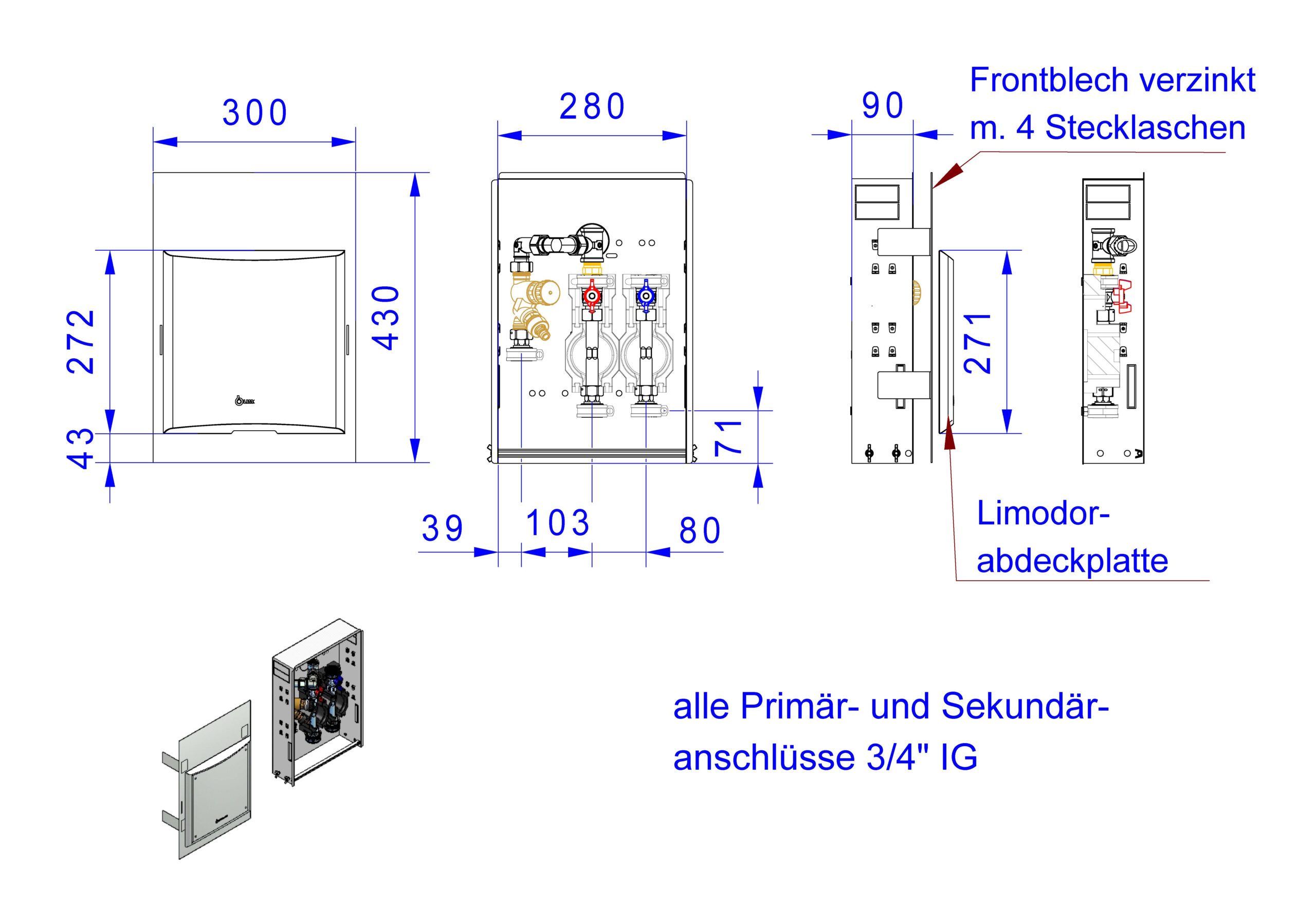

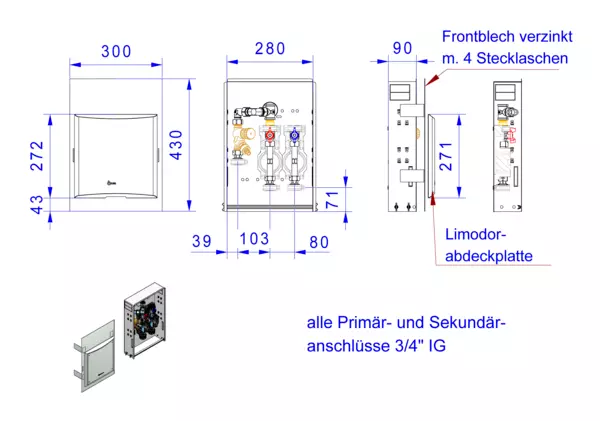

Vermaßtes Bild (Strichzeichnung)

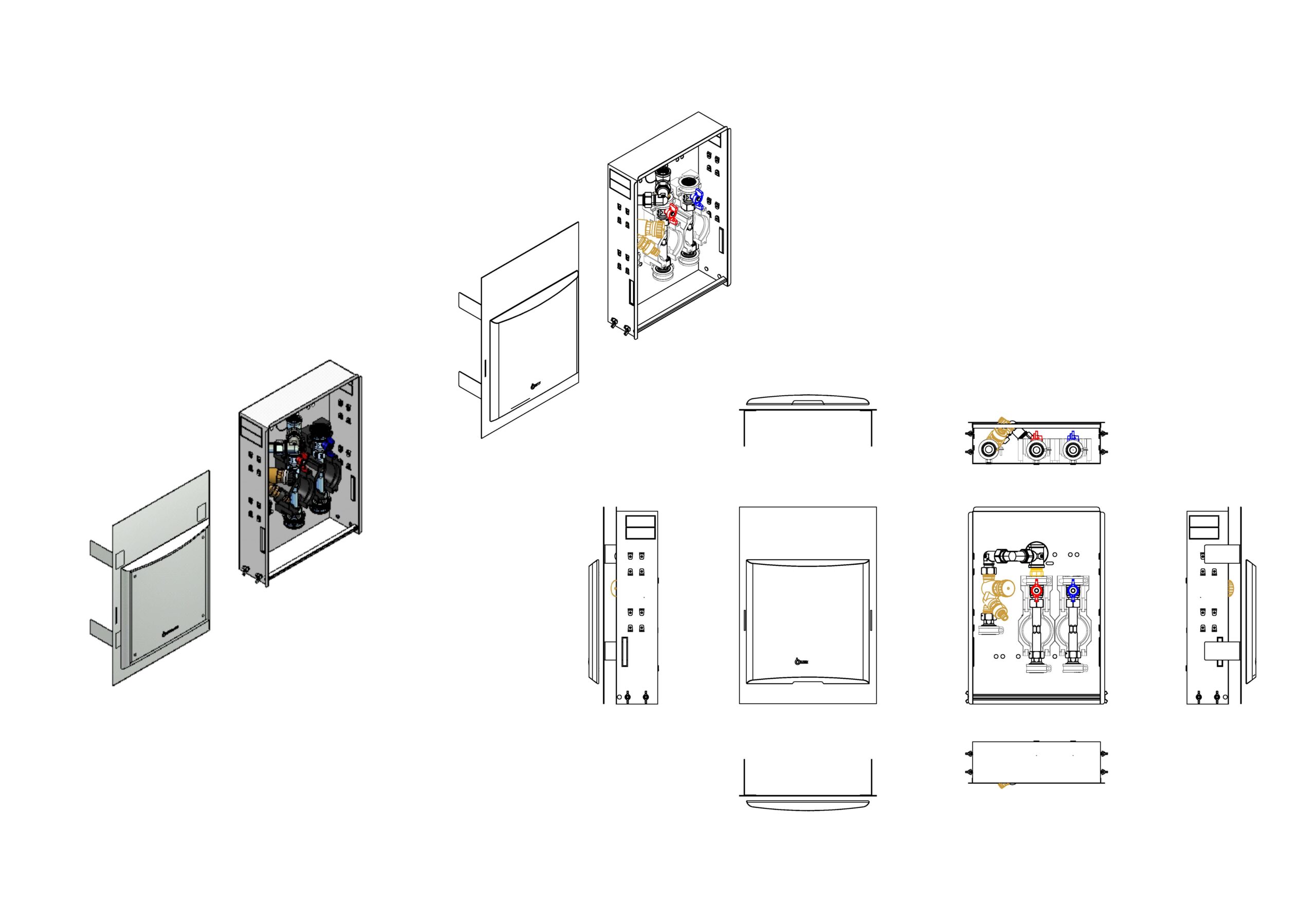

Strichzeichnung

Vermaßtes Bild (Strichzeichnung)

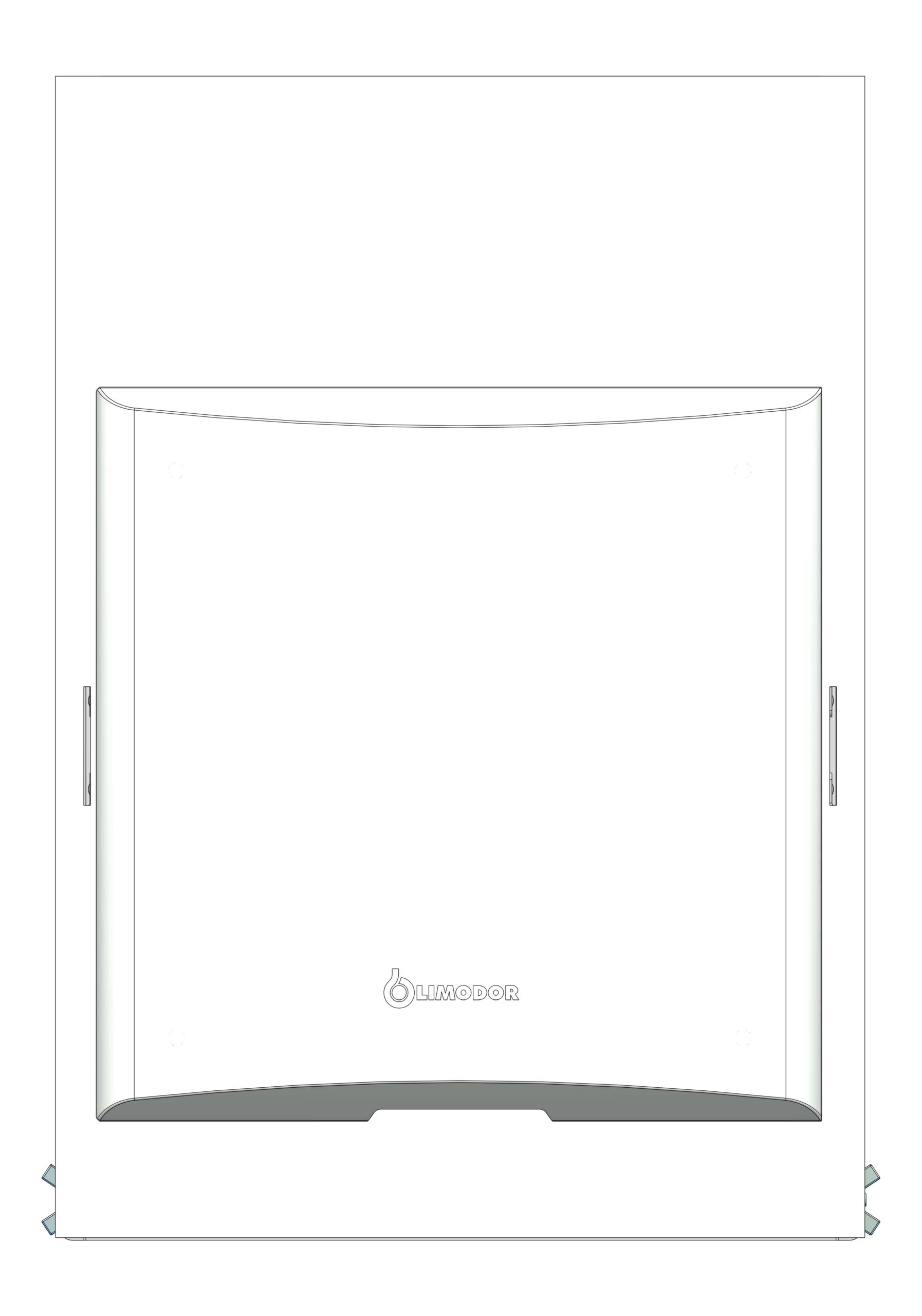

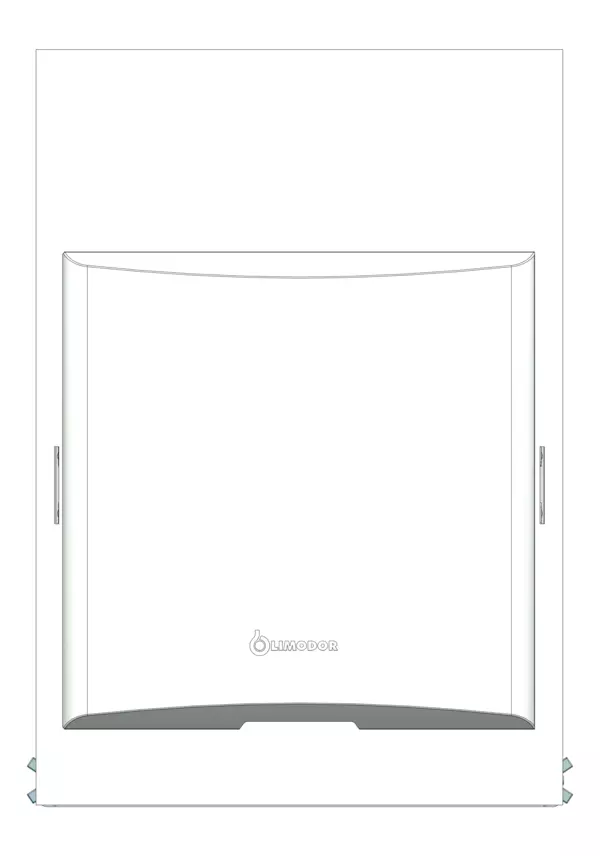

Bild-3D
