strawa strawalogiX RT8-STA14 230V und
strawatherm 230V+Vorverdrahtung 10 Hkr

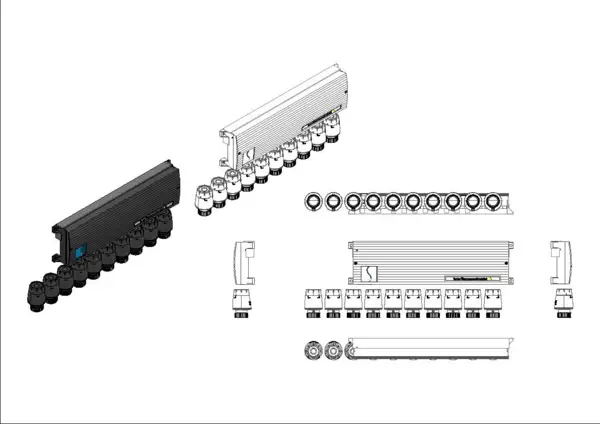

strawa strawalogiX RT8-STA14 230V und strawatherm 230V+Vorverdrahtung 10 Hkr BxHxT: 575 x 198 x 84 mm für Standard-Anschlussstationen mit Verteiler e-class 63 und 53
Artikelnummer: 50+000010X
Listenpreis: 444,80 €
strawa strawalogiX RT8-STA14 230V und strawatherm 230V+Vorverdrahtung 10 Hkr
Heizen, mit Stellantrieb 230 V Aufnahme M30x1,5
/produktgruppe/heizen-mit-stellantrieb-230-v-aufnahme-m30x15-2
50+000010X
Beschreibung
Technische Daten
Downloads
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa strawalogiX RT8-STA14 230V und strawatherm 230V+Vorverdrahtung 10 Hkr
1. Beschreibung:Vorverdrahtung für Anschlussverteiler e-class 53, 63, 87 und Standard-Anschlussstationen H 53, H 63 Stationen, die Stellantriebe sind auf der Klemmleiste vorverdrahtet, die Klemmleiste wird bauseits im Verteilerschrank über oder neben dem Heizkreisverteiler montiert, die Stellantriebe werden auf den Ventileinsätzen (Aufnahmegewinde M30x1,5) des Rücklaufbalken aufgeschraubt
2. Bauteile:
2.2 Antriebe:
- strawatherm Stellantriebe 230 V
- stromlos geschlossen
- mit Re-Open-Funktion
2.2 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
3. Anschlüsse:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden

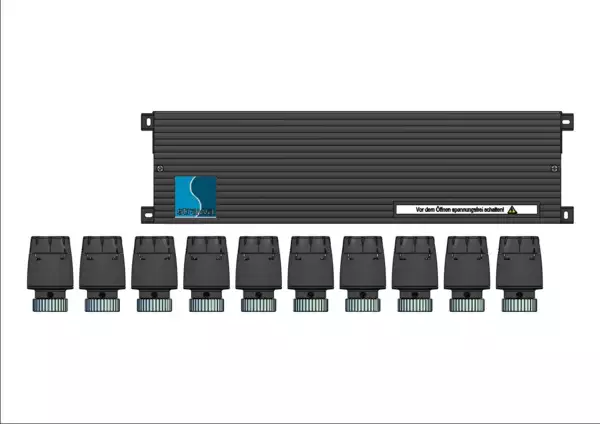

Die Vorverdrahtung besteht aus einer strawalogiX Klemmleiste RT-STA 230 V und einem strawatherm Stellantrieb 230 V pro Heizkreis.
Die Vorverdrahtung ist für die Montage an Anschlussverteiler e-class 63, 53, 87 oder Standard-Anschlussstationen H-63, H-53, FBR-63 oder FBM-63 geeignet.
Die elektrothermischen Stellantriebe sind stromlos geschlossen und haben ein Aufnahmegewinde M30x1,5 für den Anschluss an Thermostatventileinsätze.
Die Stellantriebe sind an der Klemmleiste vorverdrahtet und können bauseits über ein Wählrad in der Klemmleiste dem Raumthermostat zugeordnet werden.
Die Re-Open-Funktion ermöglicht im stromlosen Zustand eine Handeinstellung auf offen für die bessere Montage oder Notbetrieb bzw. Wartungsarbeiten.
Bis 8 Heizkreise könnnen maximal 6 Raumthermostate, ab 9 Heizkreise max. 8 Raumthermostate an die Klemmleiste angeschlossen werden.
Über ein externes Uhrenthermostat können Zeitbefehle über die Klemmleiste an die Raumthermostate gegeben werden.
Das intergrierte Pumpenmodul ermöglicht eine Abschaltung einer externen Pumpe.
Es können max. 9 Raumthermostate angeschlossen werden.
strawa strawalogiX RT8-STA14 230V und strawatherm 230V+Vorverdrahtung 10 Hkr
1. Beschreibung:
Vorverdrahtung für Anschlussverteiler e-class 53, 63, 87 und Standard-Anschlussstationen H 53, H 63 Stationen, die Stellantriebe sind auf der Klemmleiste vorverdrahtet, die Klemmleiste wird bauseits im Verteilerschrank über oder neben dem Heizkreisverteiler montiert, die Stellantriebe werden auf den Ventileinsätzen (Aufnahmegewinde M30x1,5) des Rücklaufbalken aufgeschraubt
2. Bauteile:
2.2 Antriebe:
- strawatherm Stellantriebe 230 V
- stromlos geschlossen
- mit Re-Open-Funktion
2.2 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
3. Anschlüsse:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Abmessung (Breite x Höhe x Tiefe): 575 x 198 x 84 mm
Gewicht: 2,293 kg
EAN: 4061323113699
Warennummer: 90321020
Artikelnummer: 50+000010X
Warengruppe: 50
URL: https://www.strawa.com/produkt/50+000010X
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 444 Niederspannungsinstallationsanlagen
Leistungsbereich STLB-Bau (2021-04) 070 Gebäudeautomation
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa strawalogiX RT8-STA14 230V und
strawatherm 230V+Vorverdrahtung 10 Hkr
BxHxT: 575 x 198 x 84 mm
für Standard-Anschlussstationen mit
Verteiler e-class 63 und 53, für max. 8
Raumthermostate, Zuordnung der
Stellantriebe zu den Raumthermostaten
bauseits über Wählrad
EAN: 4061323113699
Artikelnummer: 50+000010X
Warengruppe: 50
Warennummer: 90321020
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323113699
Listenpreis444,80 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer90321020
Standardversand (Tage)4
Elektrische BestandteileJa
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)575
Höhe (mm)198
Tiefe (mm)84
Gewicht (kg)2,364
Verpackungsabmessungen
Breite (mm)680
Höhe (mm)114
Tiefe (mm)285
Gewicht (kg)2,824
Merkmale
Klassifizierung ETIM 9
Versorgungsspannung 230 V
Ausgangsspannung 230 V
Vernetzbar über Funk (standardmäßig) Nein
Vernetzbar über Funk (optional) Nein
Anschluss für externe Antenne Nein
Smart Control Nein
Anzahl der Kanäle/Zone 10
Max. Kapazität pro Kanal -
Empfangsfrequenz -
Geeignet für Heizen Ja
Geeignet für Kühlen Nein
Mit Zeitschaltuhr Nein
Mit zusätzlichem Kontakt -
Kontaktausführung -
Max. Spannung der Kontakte -
Max. Kontaktbelastung -
Schutzart (IP) IP41
Breite -
Höhe -
Tiefe -
