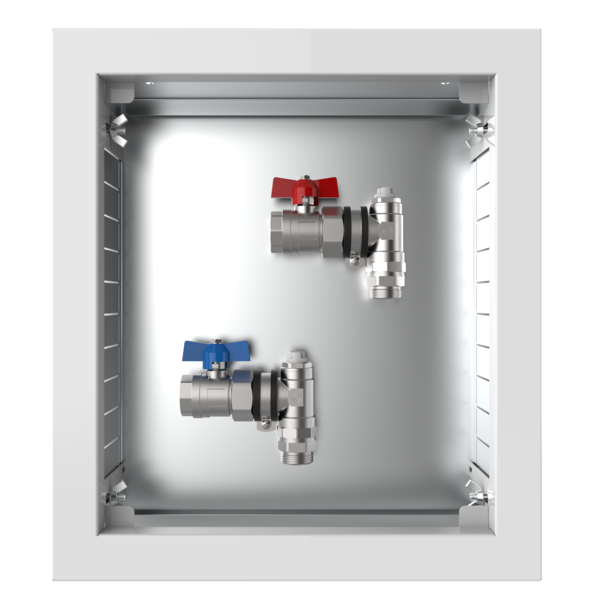

Produktbild

strawa Anschlussstation
AS 11h

strawa Anschlussstation AS 11h BxHxT: 330 x 376 x 80 mm 1 Wohnungsanschluss, verti. AG o. WMZ, Standard-UP-Wandschrank mit Frontblende in RAL 9016

Artikelnummer: 50+151100

Listenpreis: 215,50 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext

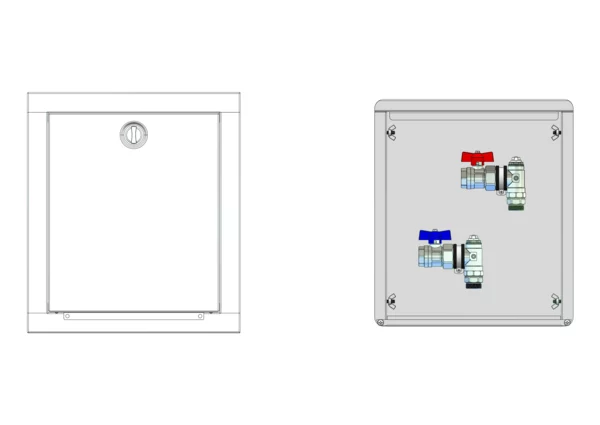

strawa Anschlussstation AS 11h

Wohnungsanschlussstation ohne Wärmezählervorbereitung,
Primäranschluss horizontal, im Wand-Unterputzschrank

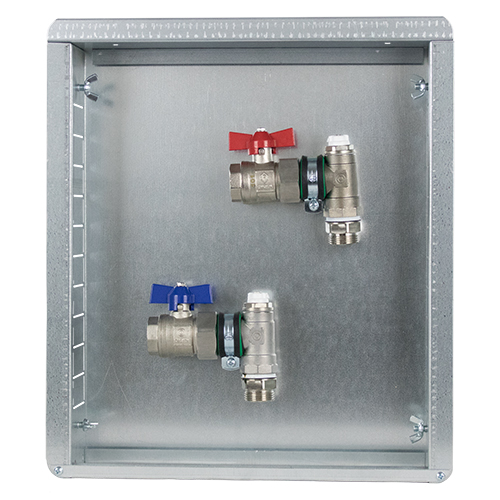

Bauteile:
Absperrvorrichtung:
- mit 3/4'' Kugelhahn im Vor- und Rücklauf
- Verrohrung mit 90°-Winkelanschlußstück aus Edelstahl mit Entlüftungsventil 1/2'' im Vor- und Rücklauf
- anschlussfertig vormontiert im Unterputz-Wandschrank
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
Schrank:
Einbauzarge:
- feuerverzinktes Stahlblech Bautiefe 80 mm
- seitlich universell vorgestanzte Rohrführungsbleche für den optimalen Verteileranschluss
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
Frontblende:
- galvanisch verzinktes Stahlblech in weiß RAL 9016
- verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
- versenkter weißer Drehriegel in Stecktür
- alternativ auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar

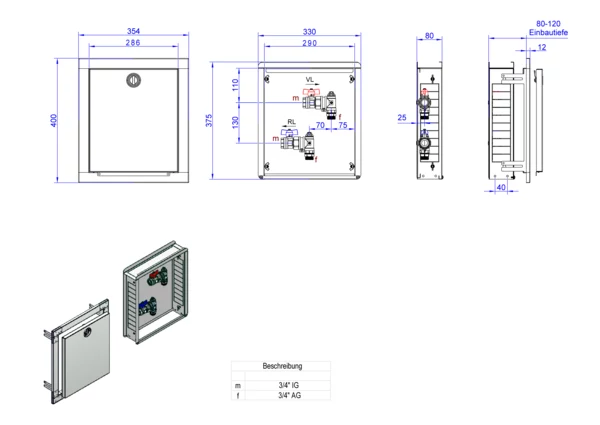

Bemaßung:
- Bau breite: 330 mm
- Bauhöhe: 376 mm
- Einbautiefe: 80-120 mm
- Nischeneinbauhöhe mindestens 470 mm von OK FFB
- Nischeneinbaubreite Breite + 20mm
- Nischeneinbautiefe 90-130 mm
Technische Daten:
- max. Betriebsdruck: 6 bar (Heizung),
- max. Betriebstemperatur: 90 °C
Primärseite:
- Anschluss horizontal mit Kugelhahn 3/4'' IG im Vor- und Rücklauf
Sekundärseite:
- Anschluss vertikal 3/4'' AG mit Konus, passend für Klemmverschraubungen im Vor- und Rücklauf

Die Anschlussstation ist für Wohnungsanschlüsse geeignet. Sie dient zum Absperren des Wohnungsstranges, zum Beispiel für Wartungsarbeiten. Im Standard-Wandschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 80 bis 120 mm ist eine Edelstahlverrohrung mit einer horizontalen Anschlussgarnitur ohne Wärmezählervorbereitung und ohne zusätzliche Reguliereinbauten schallentkoppelt montiert.

strawa Anschlussstation AS 11h

Wohnungsanschlussstation ohne Wärmezählervorbereitung,
Primäranschluss horizontal, im Wand-Unterputzschrank
Bauteile:
Absperrvorrichtung:
- mit 3/4'' Kugelhahn im Vor- und Rücklauf
- Verrohrung mit 90°-Winkelanschlußstück aus Edelstahl mit Entlüftungsventil 1/2'' im Vor- und Rücklauf
- anschlussfertig vormontiert im Unterputz-Wandschrank
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
Schrank:
Einbauzarge:
- feuerverzinktes Stahlblech Bautiefe 80 mm
- seitlich universell vorgestanzte Rohrführungsbleche für den optimalen Verteileranschluss
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
Frontblende:
- galvanisch verzinktes Stahlblech in weiß RAL 9016
- verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
- versenkter weißer Drehriegel in Stecktür
- alternativ auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar
Bemaßung:
- Bau breite: 330 mm
- Bauhöhe: 376 mm
- Einbautiefe: 80-120 mm
- Nischeneinbauhöhe mindestens 470 mm von OK FFB
- Nischeneinbaubreite Breite + 20mm
- Nischeneinbautiefe 90-130 mm
Technische Daten:
- max. Betriebsdruck: 6 bar (Heizung),
- max. Betriebstemperatur: 90 °C
Primärseite:
- Anschluss horizontal mit Kugelhahn 3/4'' IG im Vor- und Rücklauf
Sekundärseite:
- Anschluss vertikal 3/4'' AG mit Konus, passend für Klemmverschraubungen im Vor- und Rücklauf

Abmessung (Breite x Höhe x Tiefe): 355 x 400 x 92 mm
Gewicht: 5,282 kg
EAN: 4061323010318
Warennummer: 90269000
Artikelnummer: 50+151100
Warengruppe: 50
URL: https://www.strawa.com/produkt/50+151100

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

strawa Anschlussstation
AS 11h
BxHxT: 330 x 376 x 80 mm
1 Wohnungsanschluss, vertikale
Anaschlussgarnitur ohne
Wärmezählerverrohrung,
Standard-Unterputz-Wandschrank mit
Frontblende in RAL 9016

EAN: 4061323010318
Artikelnummer: 50+151100
Warengruppe: 50
Warennummer: 90269000

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323010318

Listenpreis215,50 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer90269000

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)355

Höhe (mm)400

Tiefe (mm)92

Gewicht (kg)5,255

Verpackungsabmessungen

Breite (mm)440

Höhe (mm)105

Tiefe (mm)370

Gewicht (kg)5,589

Merkmale

Klassifizierung ETIM 9

Material Mantel Stahl

Werkstoff Armaturen Messing

Werkstoff Verrohrung rostfreier Stahl

Primärer Anschluss Innengewinde (metrisch)

Nenndurchmesser primär 3/4 Zoll (20)

Rohraußendurchmesser primär -

Sekundärer Anschluss Außengewinde (metrisch)

Nenndurchmesser sekundär 3/4 Zoll (20)

Rohraußendurchmesser sekundär -

Pumpenanschluss -

Nenndurchmesser Pumpenanschluss -

Kvs-Wert -

Max. Arbeitsdruck 6 bar

Mediumtemperatur 0 - 80 °C

Einstellbereich Temperatur -

Ausführung der Temperaturregelung -

Anzeigebereich Thermometer -

Leistung -

Geeignet für Kühlen Ja

Geeignet für Heizung Ja

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Ausführung ungemischter Heizkreis

Mit Passstück für Wärmezähler Nein

Mit Wärmezähler Nein

Eingebaute Zirkulationspumpe Nein

Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Nein

Einbaulänge der Pumpe -

Mit Manometer Nein

Mit Regelventil Nein

Mit Absperrventil Ja

Mit Rückschlagklappe Nein

Öffnungsdruck Sperrventil -

Mit Sicherheitsventil Nein

Öffnungsdruck Sicherheitsventil -

Mit Thermometer Nein

Auslaufhahn Nein

Mit Servomotor Nein

Geeignet für Servomotoren Nein

Mit Dreiwegeventil Nein

Mit Pumpenkugelhahn Nein

Mit Anschluss Temperaturfühler Nein

Mit Anschluss Ausdehnungsgefäß Nein

Mit automatischer Entlüftung Nein

Wandaufstellung Ja

Mit Wandbefestigungsbügel Nein

Mit Füßen Ja

Mit Differenzdruckregler Nein

Strömungsrichtung -

Mit Wärmedämmung Nein

Heizkreisregler erweiterbar -

Verteilerbalken erweiterbar Nein

Wärmeübertrager erweiterbar Nein

Breite 330 mm

Höhe 376 mm

Tiefe 80 mm
