Ihre Anfrage
Gern erhalten Sie Informationen zu folgenden Produkten:
Artikel
Sie können vorher alle Produkte nochmal bearbeiten
strawa Anschlussstation
AS 11h W2

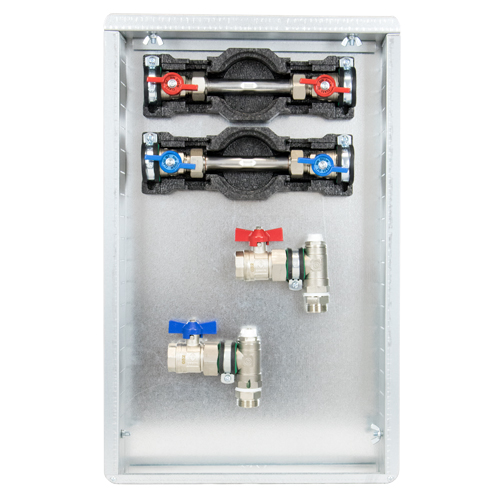

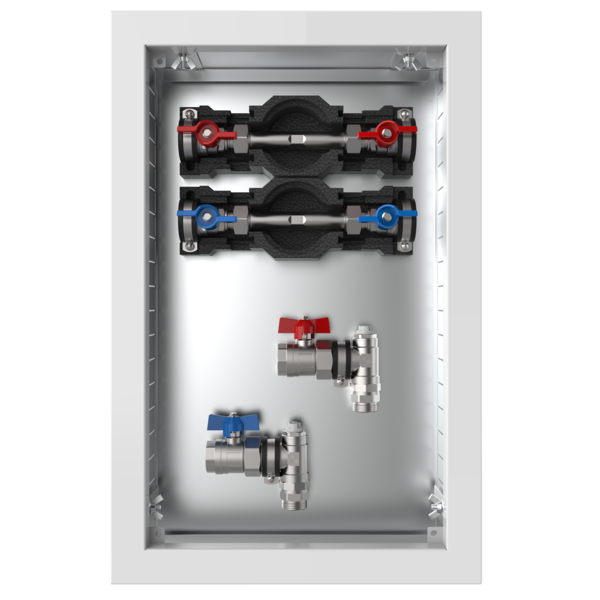

strawa Anschlussstation AS 11h W2 BxHxT: 330 x 525 x 80 mm 1 Wohnungsanschluss, verti. AG o. WMZ, mit Wasserzählerverrohrung Trinkwasser kalt und warm, Standard-UP-Wandschrank mit Frontblende in RAL 9016
Artikelnummer: 50+151102
Listenpreis: 359,00 €
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext
strawa Anschlussstation AS 11h W2
Wohnungsanschlussstation ohne Wärmezählervorbereitung, mit Wasserzählervorbereitung Trinkwassser kalt und warmPrimäranschluss horizontal, im Wand-Unterputzschrank
Bauteile:
Absperrvorrichtung:
- mit 3/4'' Kugelhahn im Vor- und Rücklauf
- Verrohrung mit 90°-Winkelanschlußstück aus Edelstahl mit Entlüftungsventil 1/2'' im Vor- und Rücklauf
- anschlussfertig vormontiert im Unterputz-Wandschrank
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
Schrank:
Einbauzarge:
- feuerverzinktes Stahlblech Bautiefe 80 mm
- seitlich universell vorgestanzte Rohrführungsbleche für den optimalen Verteileranschluss
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
Frontblende:
- galvanisch verzinktes Stahlblech in weiß RAL 9016
- verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
- versenkter weißer Drehriegel in Stecktür
- alternativ auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar

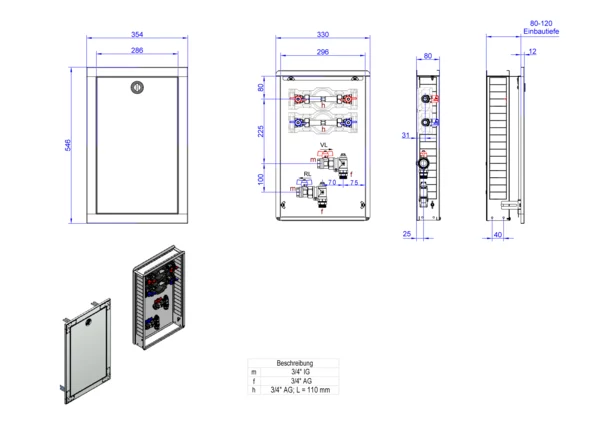

Bemaßung:
- Baubreite 330 mm
- Bauhöhe: 525 mm
- Einbautiefe: 80-120 mm
- Nischeneinbauhöhe mindestens 470 mm von OK FFB
- Nischeneinbaubreite Breite + 20mm
- Nischeneinbautiefe 90-130 mm
Technische Daten:
- max. Betriebsdruck: 6 bar Heizung
- max. Betriebsdruck: 10 bar Trinkwasser
- max. Betriebstemperatur: 90 °C
Primärseite:
- Anschluss horizontal mit Kugelhahn 3/4'' IG im Vor- und Rücklauf
Sekundärseite:
- Anschluss vertikal 3/4'' AG mit Konus, passend für Klemmverschraubungen im Vor- und Rücklauf
Wasserzählereinbaustrecke W2 für Trinkwasser kalt und warm
- 4 Stück DVGW-Kugelhähne DN 20
- 2 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung,
- Anschluss horizontal mit 3/4"IG
Die Anschlussstation ist für Wohnungsanschlüsse geeignet. Sie dient zum Absperren des Wohnungsstranges, zum Beispiel für Wartungsarbeiten. Im Standard-Wandschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 80 bis 120 mm ist eine Edelstahlverrohrung mit einer horizontalen Anschlussgarnitur ohne Wärmezählervorbereitung und ohne zusätzliche Reguliereinbauten schallentkoppelt montiert. In der Anschlussstation ist zusätzlich eine Wasserzählervorbereitung 3/4" AG Länge 110 mm mit Absperrungen für kaltes und warmes Trinkwasser montiert.
strawa Anschlussstation AS 11h W2
Wohnungsanschlussstation ohne Wärmezählervorbereitung, mit Wasserzählervorbereitung Trinkwassser kalt und warm
Primäranschluss horizontal, im Wand-Unterputzschrank
Bauteile:
Absperrvorrichtung:
- mit 3/4'' Kugelhahn im Vor- und Rücklauf
- Verrohrung mit 90°-Winkelanschlußstück aus Edelstahl mit Entlüftungsventil 1/2'' im Vor- und Rücklauf
- anschlussfertig vormontiert im Unterputz-Wandschrank
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
Schrank:
Einbauzarge:
- feuerverzinktes Stahlblech Bautiefe 80 mm
- seitlich universell vorgestanzte Rohrführungsbleche für den optimalen Verteileranschluss
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
Frontblende:
- galvanisch verzinktes Stahlblech in weiß RAL 9016
- verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
- versenkter weißer Drehriegel in Stecktür
- alternativ auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar
Bemaßung:
- Baubreite 330 mm
- Bauhöhe: 525 mm
- Einbautiefe: 80-120 mm
- Nischeneinbauhöhe mindestens 470 mm von OK FFB
- Nischeneinbaubreite Breite + 20mm
- Nischeneinbautiefe 90-130 mm
Technische Daten:
- max. Betriebsdruck: 6 bar Heizung
- max. Betriebsdruck: 10 bar Trinkwasser
- max. Betriebstemperatur: 90 °C
Primärseite:
- Anschluss horizontal mit Kugelhahn 3/4'' IG im Vor- und Rücklauf
Sekundärseite:
- Anschluss vertikal 3/4'' AG mit Konus, passend für Klemmverschraubungen im Vor- und Rücklauf
Wasserzählereinbaustrecke W2 für Trinkwasser kalt und warm
- 4 Stück DVGW-Kugelhähne DN 20
- 2 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung,
- Anschluss horizontal mit 3/4"IG
Abmessung (Breite x Höhe x Tiefe): 355 x 546 x 92 mm
Gewicht: 7,929 kg
EAN: 4061323010349
Warennummer: 90269000
Artikelnummer: 50+151102
Warengruppe: 50
URL: https://www.strawa.com/produkt/50+151102
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Anschlussstation
AS 11h W2
BxHxT: 330 x 525 x 80 mm
1 Wohnungsanschluss, vertikale
Anaschlussgarnitur ohne
Wärmezählerverrohrung, mit
Wasserzählerverrohrung Trinkwasser kalt
und warm, Standard-Unterputz-Wandschrank
mit Frontblende in RAL 9016
EAN: 4061323010349
Artikelnummer: 50+151102
Warengruppe: 50
Warennummer: 90269000
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323010349
Listenpreis359,00 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer90269000
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)355
Höhe (mm)546
Tiefe (mm)92
Gewicht (kg)8,236
Verpackungsabmessungen
Breite (mm)770
Höhe (mm)135
Tiefe (mm)370
Gewicht (kg)8,636
Merkmale
Klassifizierung ETIM 9
Material Mantel Stahl
Werkstoff Armaturen Messing
Werkstoff Verrohrung rostfreier Stahl
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Rohraußendurchmesser primär -
Sekundärer Anschluss Außengewinde (metrisch)
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Pumpenanschluss -
Nenndurchmesser Pumpenanschluss -
Kvs-Wert -
Max. Arbeitsdruck 6 bar
Mediumtemperatur 0 - 80 °C
Einstellbereich Temperatur -
Ausführung der Temperaturregelung -
Anzeigebereich Thermometer -
Leistung -
Geeignet für Kühlen Ja
Geeignet für Heizung Ja
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Ausführung ungemischter Heizkreis
Mit Passstück für Wärmezähler Nein
Mit Wärmezähler Nein
Eingebaute Zirkulationspumpe Nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Nein
Einbaulänge der Pumpe -
Mit Manometer Nein
Mit Regelventil Nein
Mit Absperrventil Ja
Mit Rückschlagklappe Nein
Öffnungsdruck Sperrventil -
Mit Sicherheitsventil Nein
Öffnungsdruck Sicherheitsventil -
Mit Thermometer Nein
Auslaufhahn Nein
Mit Servomotor Nein
Geeignet für Servomotoren Nein
Mit Dreiwegeventil Nein
Mit Pumpenkugelhahn Nein
Mit Anschluss Temperaturfühler Nein
Mit Anschluss Ausdehnungsgefäß Nein
Mit automatischer Entlüftung Nein
Wandaufstellung Ja
Mit Wandbefestigungsbügel Nein
Mit Füßen Ja
Mit Differenzdruckregler Nein
Strömungsrichtung -
Mit Wärmedämmung Nein
Heizkreisregler erweiterbar -
Verteilerbalken erweiterbar Nein
Wärmeübertrager erweiterbar Nein
Breite 330 mm
Höhe 525 mm
Tiefe 80 mm
