strawa Anschlussstation
AS 11h ST
strawa Anschlussstation AS 11h ST BxHxT: 330 x 710 x 80 mm 1 Wohnungsanschluss, verti. AG o. WMZ, Standard-UP-Schrank mit Frontblende in RAL 9016
Artikelnummer: 50+151110
Listenpreis: 228,30 €
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext

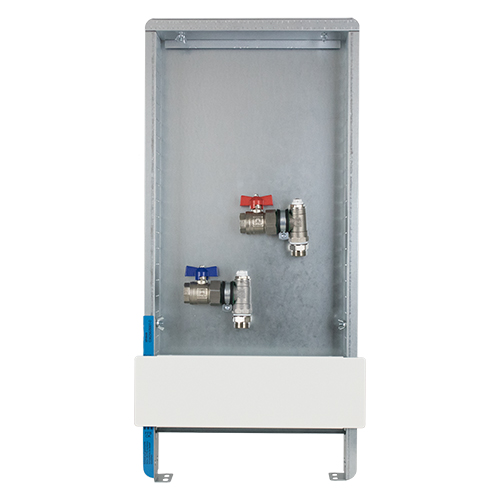

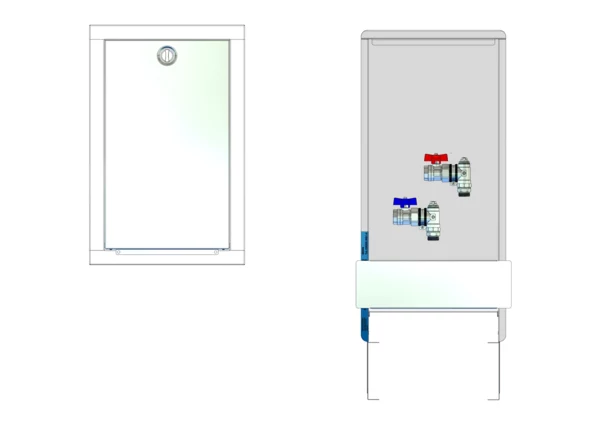

strawa Anschlussstation AS 11h ST
Wohnungsanschlussstation ohne Wärmezählervorbereitung,Primäranschluss horizontal, im Unterputzschrank
Bauteile:
Absperrvorrichtung:
- mit 3/4'' Kugelhahn im Vor- und Rücklauf
- Verrohrung mit 90°-Winkelanschlußstück aus Edelstahl mit Entlüftungsventil 1/2'' im Vor- und Rücklauf
- anschlussfertig vormontiert im Unterputz-Wandschrank
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
Schrank:
Einbauzarge:
- feuerverzinktes Stahlblech Bautiefe 80 mm
- seitlich universell vorgestanzte Rohrführungsbleche für den optimalen Verteileranschluss
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
- höhenverstellbare Schrankfüße für Fußbodenaufbau minimal 60 mm und maximal 190 mm
- Markierung Oberkante Fertigfußboden (OK FFB)
Frontblende:
- galvanisch verzinktes Stahlblech in weiß RAL 9016
- abnehmbares und verstellbares (max. 40 mm) Estrichprallblech
- verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
- versenkter weißer Drehriegel in Stecktür
- alternativ auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar

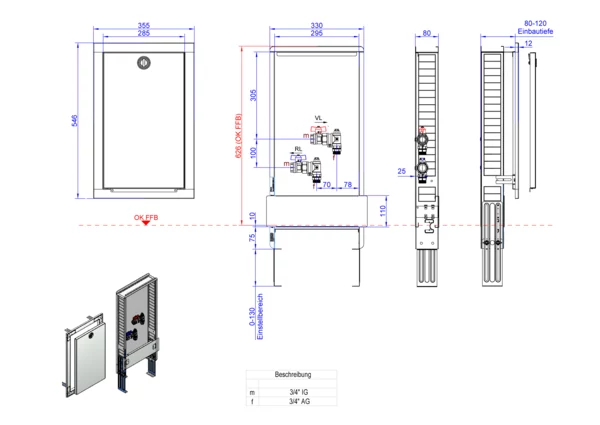

Bemaßung:
- Baubreite: 330 mm
- Bauhöhe: 710-840 mm
- Einbautiefe: 80-120 mm
- Nischeneinbauhöhe 650 mm von OK FFB
- Nischeneinbaubreite Breite + 20mm
- Nischeneinbautiefe 90-130 mm
Technische Daten:
- max. Betriebsdruck: 6 bar (Heizung),
- max. Betriebstemperatur: 90 °C
Primärseite:
- Anschluss horizontal mit Kugelhahn 3/4'' IG im Vor- und Rücklauf
Sekundärseite:
- Anschluss vertikal 3/4'' AG mit Konus, passend für Klemmverschraubungen im Vor- und Rücklauf
Die Anschlussstation ist für Wohnungsanschlüsse geeignet. Sie dient zum Absperren des Wohnungsstranges, zum Beispiel für Wartungsarbeiten. Im Standard-Unterputzschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 80 bis 120 mm ist eine Edelstahlverrohrung mit einer horizontalen Anschlussgarnitur ohne Wärmezählervorbereitung und ohne zusätzliche Reguliereinbauten schallentkoppelt montiert.
strawa Anschlussstation AS 11h ST
Wohnungsanschlussstation ohne Wärmezählervorbereitung,
Primäranschluss horizontal, im Unterputzschrank
Bauteile:
Absperrvorrichtung:
- mit 3/4'' Kugelhahn im Vor- und Rücklauf
- Verrohrung mit 90°-Winkelanschlußstück aus Edelstahl mit Entlüftungsventil 1/2'' im Vor- und Rücklauf
- anschlussfertig vormontiert im Unterputz-Wandschrank
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
Schrank:
Einbauzarge:
- feuerverzinktes Stahlblech Bautiefe 80 mm
- seitlich universell vorgestanzte Rohrführungsbleche für den optimalen Verteileranschluss
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
- höhenverstellbare Schrankfüße für Fußbodenaufbau minimal 60 mm und maximal 190 mm
- Markierung Oberkante Fertigfußboden (OK FFB)
Frontblende:
- galvanisch verzinktes Stahlblech in weiß RAL 9016
- abnehmbares und verstellbares (max. 40 mm) Estrichprallblech
- verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
- versenkter weißer Drehriegel in Stecktür
- alternativ auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar
Bemaßung:
- Baubreite: 330 mm
- Bauhöhe: 710-840 mm
- Einbautiefe: 80-120 mm
- Nischeneinbauhöhe 650 mm von OK FFB
- Nischeneinbaubreite Breite + 20mm
- Nischeneinbautiefe 90-130 mm
Technische Daten:
- max. Betriebsdruck: 6 bar (Heizung),
- max. Betriebstemperatur: 90 °C
Primärseite:
- Anschluss horizontal mit Kugelhahn 3/4'' IG im Vor- und Rücklauf
Sekundärseite:
- Anschluss vertikal 3/4'' AG mit Konus, passend für Klemmverschraubungen im Vor- und Rücklauf
Abmessung (Breite x Höhe x Tiefe): 355 x 725 x 92 mm
Gewicht: 8,421 kg
EAN: 4061323010356
Warennummer: 90269000
Artikelnummer: 50+151110
Warengruppe: 50
URL: https://www.strawa.com/produkt/50+151110
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Anschlussstation
AS 11h ST
BxHxT: 330 x 710 x 80 mm
1 Wohnungsanschluss, vertikale
Anaschlussgarnitur ohne
Wärmezählerverrohrung,
Standard-Unterputz-Schrank mit
Frontblende in RAL 9016
EAN: 4061323010356
Artikelnummer: 50+151110
Warengruppe: 50
Warennummer: 90269000
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323010356
Listenpreis228,30 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer90269000
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)355
Höhe (mm)725
Tiefe (mm)92
Gewicht (kg)8,046
Verpackungsabmessungen
Breite (mm)770
Höhe (mm)135
Tiefe (mm)370
Gewicht (kg)8,446
Merkmale
Klassifizierung ETIM 9
Material Mantel Stahl
Werkstoff Armaturen Messing
Werkstoff Verrohrung rostfreier Stahl
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Rohraußendurchmesser primär -
Sekundärer Anschluss Außengewinde (metrisch)
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Pumpenanschluss -
Nenndurchmesser Pumpenanschluss -
Kvs-Wert -
Max. Arbeitsdruck 6 bar
Mediumtemperatur 0 - 80 °C
Einstellbereich Temperatur -
Ausführung der Temperaturregelung -
Anzeigebereich Thermometer -
Leistung -
Geeignet für Kühlen Ja
Geeignet für Heizung Ja
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Ausführung ungemischter Heizkreis
Mit Passstück für Wärmezähler Nein
Mit Wärmezähler Nein
Eingebaute Zirkulationspumpe Nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Nein
Einbaulänge der Pumpe -
Mit Manometer Nein
Mit Regelventil Nein
Mit Absperrventil Ja
Mit Rückschlagklappe Nein
Öffnungsdruck Sperrventil -
Mit Sicherheitsventil Nein
Öffnungsdruck Sicherheitsventil -
Mit Thermometer Nein
Auslaufhahn Nein
Mit Servomotor Nein
Geeignet für Servomotoren Nein
Mit Dreiwegeventil Nein
Mit Pumpenkugelhahn Nein
Mit Anschluss Temperaturfühler Nein
Mit Anschluss Ausdehnungsgefäß Nein
Mit automatischer Entlüftung Nein
Wandaufstellung Ja
Mit Wandbefestigungsbügel Nein
Mit Füßen Ja
Mit Differenzdruckregler Nein
Strömungsrichtung -
Mit Wärmedämmung Nein
Heizkreisregler erweiterbar -
Verteilerbalken erweiterbar Nein
Wärmeübertrager erweiterbar Nein
Breite 330 mm
Höhe 710 mm
Tiefe 80 mm
