strawa Erweiterungskreis
e-class 53 3 Hkr.
strawa Erweiterungskreis e-class 53 3 Hkr. BxHxT: 180 x 320 x 67 mm für HK-Anschlussverteiler e-class 53
Artikelnummer: 51-005393
Listenpreis: 137,40 €
Beschreibung
Technische Daten
Downloads
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

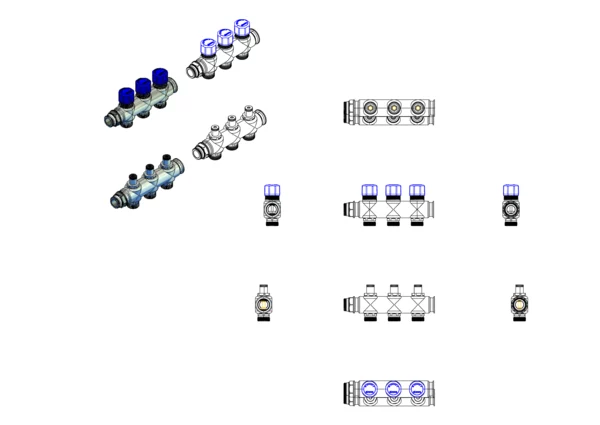

strawa Erweiterungskreis e-class 53 3 Hkr.

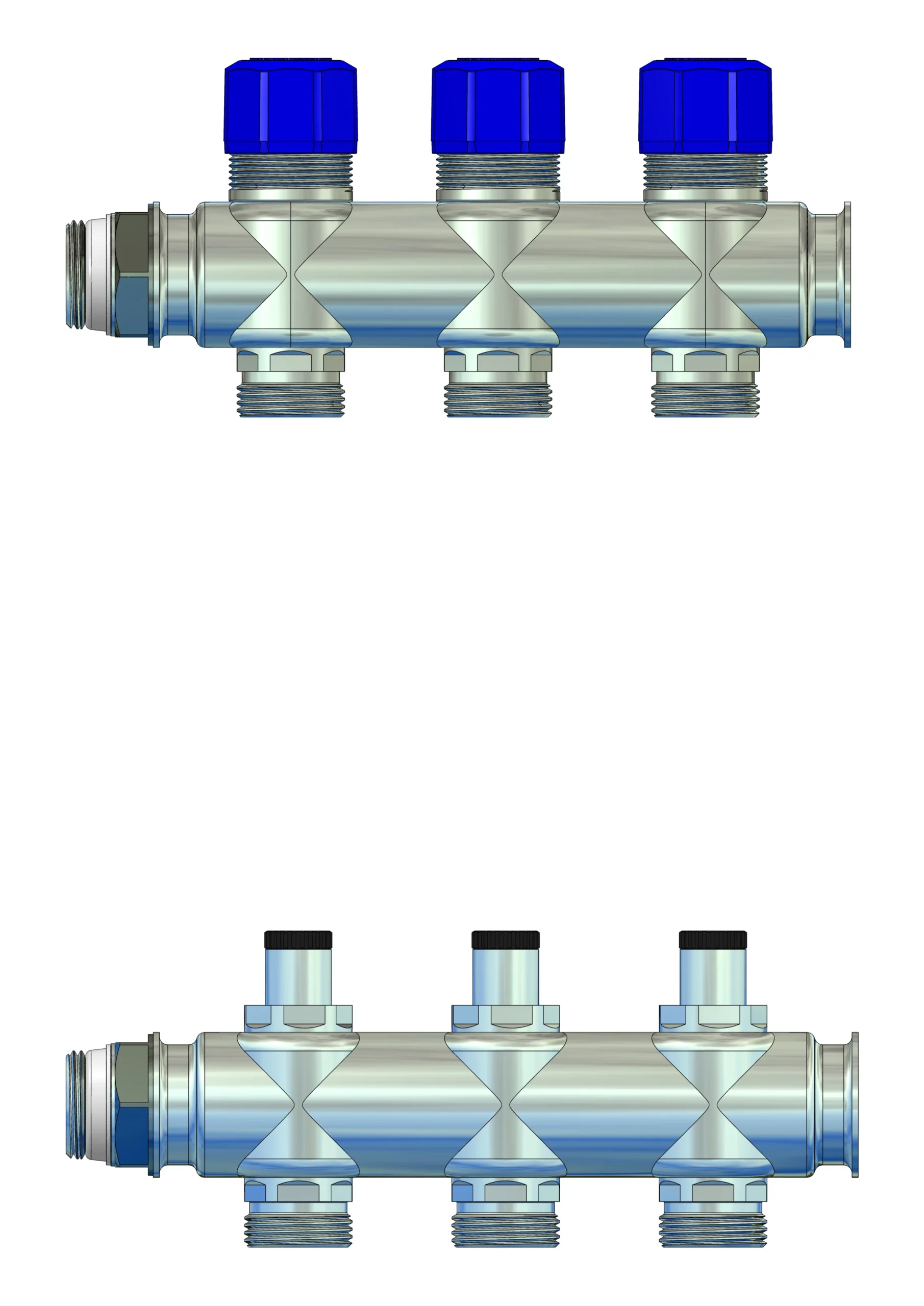

Erweiterungskreis für Anschlussverteiler e-class 53Bauteile:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
Primäranschluss:
- 3/4"AG selbstdichtend, für Anschluss am Verteilerende
- der Stopfen am Verteiler muss demontiert und am Erweiterungskreis montiert werden
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Der Erweiterungskreis dient zur nachträglichen Aufstockung der Heizkreise am FBH-Anschlussverteiler e-class 53.
Der Erweiterungskreis kann am Ende des Verteilers montiert werden.
Für die Funktion des Verteilers müssen Stellantriebe montiert werden.
strawa Erweiterungskreis e-class 53 3 Hkr.
Erweiterungskreis für Anschlussverteiler e-class 53
Bauteile:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
Primäranschluss:
- 3/4"AG selbstdichtend, für Anschluss am Verteilerende
- der Stopfen am Verteiler muss demontiert und am Erweiterungskreis montiert werden
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Abmessung (Breite x Höhe x Tiefe): 180 x 320 x 67 mm
Gewicht: 1,23 kg
EAN: 4061323017676
Warennummer: 84818059
Artikelnummer: 51-005393
Warengruppe: 51
URL: https://www.strawa.com/produkt/51-005393
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Erweiterungskreis
e-class 53 3 Hkr.
BxHxT: 180 x 320 x 67 mm
für HK-Anschlussverteiler e-class 53
EAN: 4061323017676
Artikelnummer: 51-005393
Warengruppe: 51
Warennummer: 84818059
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323017676
Listenpreis137,40 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84818059
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)180
Höhe (mm)320
Tiefe (mm)67
Gewicht (kg)1,216
Verpackungsabmessungen
Breite (mm)195
Höhe (mm)85
Tiefe (mm)380
Gewicht (kg)1,391
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Ja
Werkstoff rostfreier Stahl
Position primärer Anschluss links/rechts
Primärer Anschluss Außengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Nein
Max. Kühlleistung primär (bei primärer dT = 7K) 4,4 kW
Max. Heizleistung (bei Primär dT = 20K) 12,6 kW
Mediumtemperatur (Dauerbetrieb) -10 - 70 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 4 bar
Mit Mischventil Nein
Erweiterbar Nein
Max. Anzahl zusätzlicher Heizkreise 0
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Nein
Mit Rückschlagklappe Nein
Mit Umwälzpumpe Nein
Art der Pumpe (interne Pumpe) -
Druckstufe Artikel PN 4
Mit Regler Nein
Hydraulischer Abgleich statisch
Volumenstrommessung ohne
Mit Thermometer Nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Nein
Mit Manometer Nein
Mit Füll-/Entleerungshahn Nein
Anzahl der Gruppen sekundär 3
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Nein
Durchflussleistung 0 - 300 l/h
Mit thermischem Stellantrieb Nein
Hublänge Antrieb 4 mm
Mit Keramikventil Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 180 mm
Höhe 320 mm
Tiefe 67 mm
Mit Umbau Nein
