strawa HK-Anschlussverteiler
e-class 55 ohne SFE 3 Hkr.

strawa HK-Anschlussverteiler e-class 55 ohne SFE 3 Hkr. BxHxT: 245 x 320 x 67 mm integr. Regulierventil im VL und RL, Entlüftungsventil im VL und RL, Doppelwandhalter 200 mm mit Schrauben u. Dübeln

Kategorie: Anschlussverteiler Heizkörperanschluss man. hydr. Abgleich am Regulierventil ohne Anschlusskugelhahn-Set

Artikelnummer: 51-005503

Listenpreis: 150,50 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext

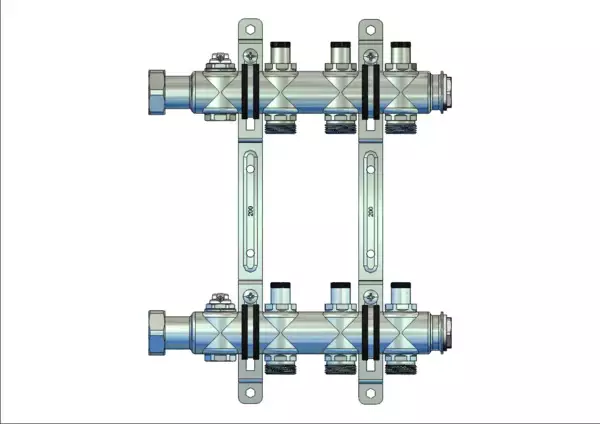

strawa HK-Anschlussverteiler e-class 55 ohne SFE 3 Hkr.

1. Beschreibung:
Anschlussverteiler für den Heizkörperanschluss, gewährleistet den hydraulischen Abgleich über manuell integrierte Regulierventile, ohne Anschlussgarnitur
2. Technische Daten:
- max. Wärmeleistung: 50 kW bei delta T 20 K
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 80 ° C
- max. Betriebsdruck 6 bar
- Kvs-Wert pro Heizkreis: 2,04 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- Entlüftungsventil 1/2" im Vorlauf- und Rücklaufbalken
- Vorlauf- und Rücklaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 1" Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen

Der Anschlussverteiler für Heizkörperanschlüsse aus Edelstahl mit Regulierventilen ist für die Verteilung von Anschlussleitungen zu den Heizkörpern gedacht.
An den integrieten absperrbaren Regulierventilen aus Messing im Vor- und Rücklauflaufbalken lassen sich die Durchflüsse der Heizkreise manuell abgleichen.
Über die Entlüftungsventile im Vor- und Rücklaufbalken können die Heizkreise entlüftet werden.
Am Primäranschluss können verschiedene Anschlussgarnituren mit oder ohne Wärmezählerdistanzrohr montiert werden.
Die Sekundäranschlüsse der Heizkreise bestehen aus einem 3/4" Außengewinde mit Eurokonus passend für Klemmverschraubungen.
Über den schallentkoppelten Doppelwandhalter kann der Verteiler im Verteilerschrank oder an der Wand/Decke montiert werden, alle Einbaulagen sind zulässig.

strawa HK-Anschlussverteiler e-class 55 ohne SFE 3 Hkr.

1. Beschreibung:
Anschlussverteiler für den Heizkörperanschluss, gewährleistet den hydraulischen Abgleich über manuell integrierte Regulierventile, ohne Anschlussgarnitur
2. Technische Daten:
- max. Wärmeleistung: 50 kW bei delta T 20 K
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 80 ° C
- max. Betriebsdruck 6 bar
- Kvs-Wert pro Heizkreis: 2,04 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- Entlüftungsventil 1/2" im Vorlauf- und Rücklaufbalken
- Vorlauf- und Rücklaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 1" Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen

Abmessung (Breite x Höhe x Tiefe): 245 x 320 x 67 mm
Gewicht: 1,71 kg
EAN: 4061323017706
Warennummer: 84818039
Artikelnummer: 51-005503
Warengruppe: 51
URL: https://www.strawa.com/produkt/51-005503

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text
gaeb xml
gaeb 90
önorm
PDF
Docx
Xlsx
Rtf
Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa HK-Anschlussverteiler
e-class 55 ohne SFE 3 Hkr.
BxHxT: 245 x 320 x 67 mm
integrierte Regulierventile im Vor- und
Rücklaufbalken, Entlüftungsventil im
Vor- und Rücklaufbalken,
Doppelwandhalter 200 mm mit Schrauben
und Dübeln

EAN: 4061323017706
Artikelnummer: 51-005503
Warengruppe: 51
Warennummer: 84818039

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323017706

Listenpreis150,50 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84818039

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)245

Höhe (mm)320

Tiefe (mm)67

Gewicht (kg)1,71

Verpackungsabmessungen

Breite (mm)195

Höhe (mm)85

Tiefe (mm)380

Gewicht (kg)1,885

Merkmale

Klassifizierung ETIM 9

Geeignet für Leitungswasser Nein

Geeignet für Heizungswasser Ja

Geeignet für Kühlwasser Ja

Geeignet für Pressluft Nein

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Montageart Einbau

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenndurchmesser Anschluss 1 1 Zoll (25)

Form Endstück mit geraden Abzweigen

Rohraußendurchmesser Anschluss 1 -

Anschluss 1 sonstige

Nenndurchmesser Anschluss 2 1 Zoll (25)

Rohraußendurchmesser Anschluss 2 -

Anschluss 2 sonstige

Anzahl der Abzweige 3

Anzahl der Verzweigungsrichtungen 1

Nenndurchmesser Abzweigungen 3/4 Zoll (20)

Rohraußendurchmesser Abzweigungen -

Anschluss Abzweigungen Eurokonus nach EN 16313

Abstand zwischen den Abzweigungen 50 mm

Unterschiedliche Abstände zwischen Abzweigungen Nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 80 °C

Zeta-Wert -

Systemgebunden Nein

Mit Füll- und Entleerungshahn Ja

Mit Absperrventil Nein

Mit Entlüftung Ja

Mit Wandbefestigungsbügel Ja

Mit Befestigungsmaterial Nein

Mit Füßen Nein

Mit verstellbaren Bodenstützen Nein

Mit Isolierung Nein

Breite 245 mm

Höhe 320 mm

Tiefe 67 mm

Länge Verteiler -

Arbeitslänge Verteiler -

Länge Anschluss 1 -

Arbeitslänge Anschluss 1 -

Länge Anschluss 2 -

Arbeitslänge Anschluss 2 -

Länge Seitenarm -

Arbeitslänge Abzweig 1 -

Venturidüse ohne

KOMO-Prüfsiegel -

Typenzulassung nach BBR/EKS Nein

Downloads

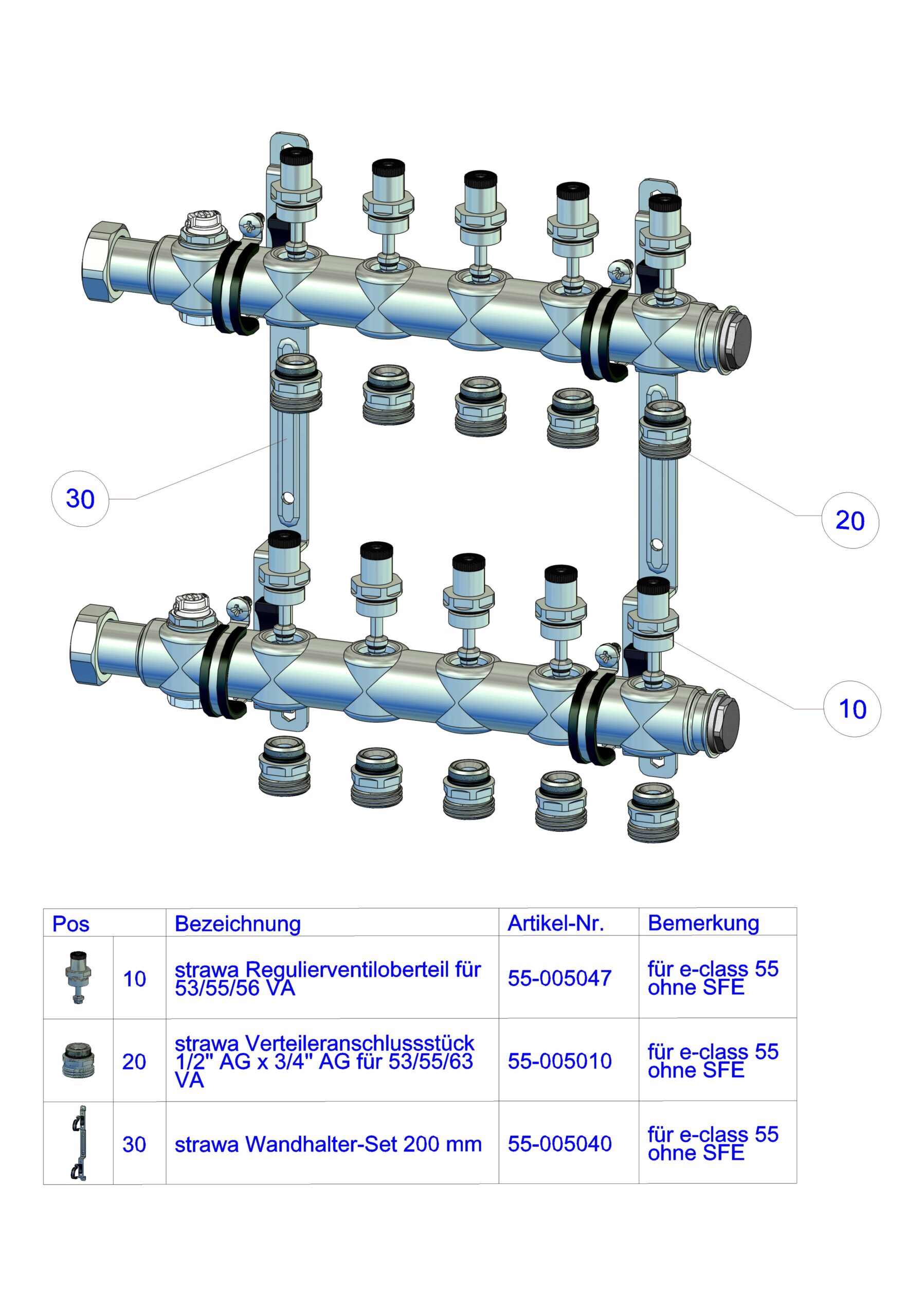

Explosionszeichnung

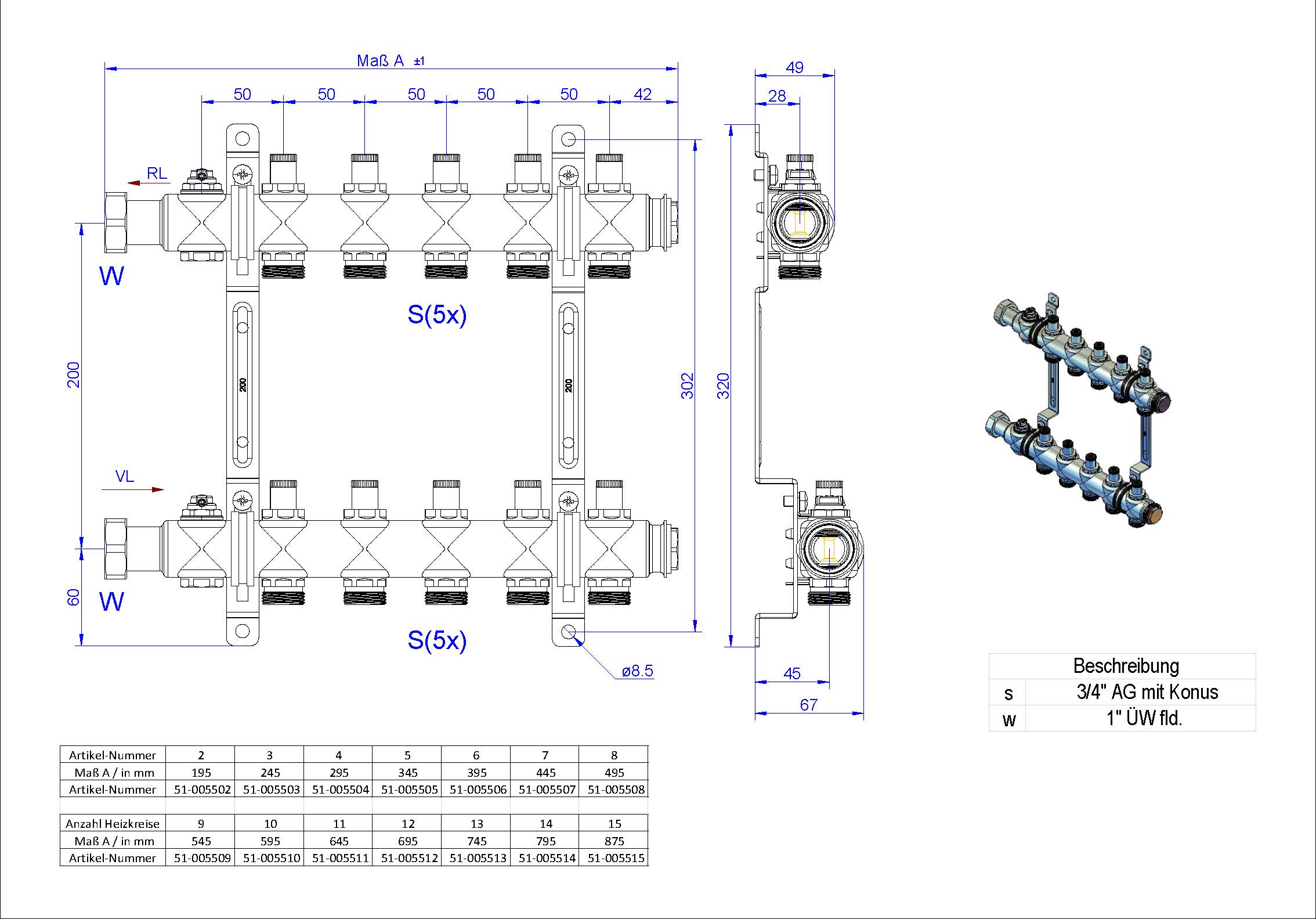

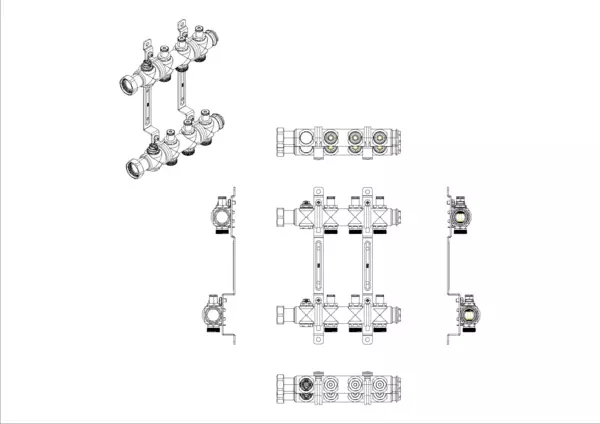

Vermaßtes Bild (Strichzeichnung)

Bauprodukteverordnung
Bedienungsanleitung
Datenblatt
Kundendienstformular

Ausschreibungstexte

Text
gaeb xml
gaeb 90
önorm
PDF
Docx
Xlsx
Rtf
Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

Passendes Zubehör

50-000036

Menge: 1

strawa Verbindungs-T-Stück-Set 1'' AG x 1'' ÜW x 1'' AG Länge 233 mm BxHxT: 233 x 276 x 40 mm passend für e-class Verteiler

zum Produkt

50-000037

Menge: 1

strawa Überström-Set 3/4" x 200 mm BxHxT: 81 x 295 x 36 mm passend für e-class Verteiler

zum Produkt

51-005500

Menge: 1

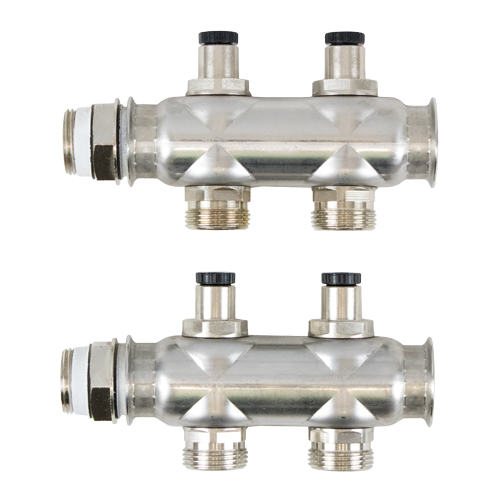

strawa Erweiterungskreis e-class 55 1 Hkr. BxHxT: 80 x 320 x 67 mm für HK-Anschlussverteiler e-class 55
