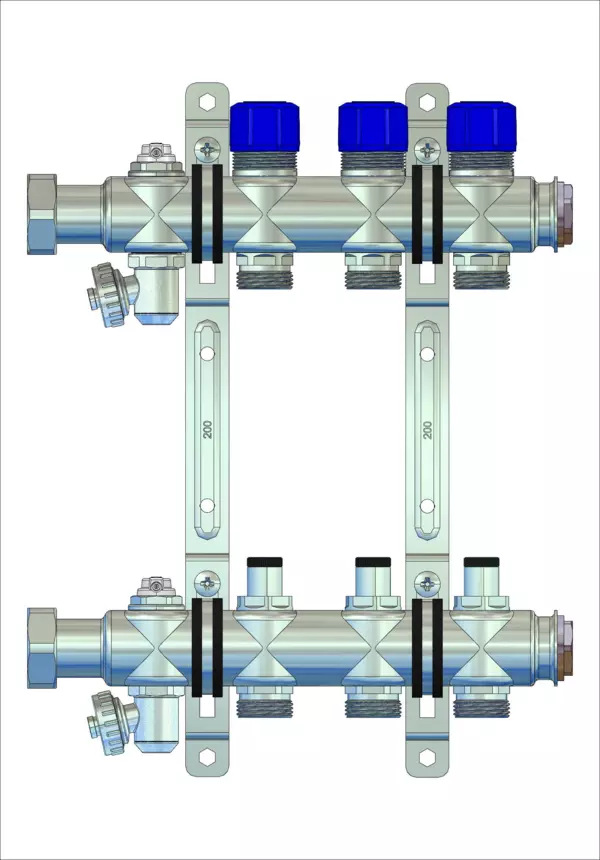

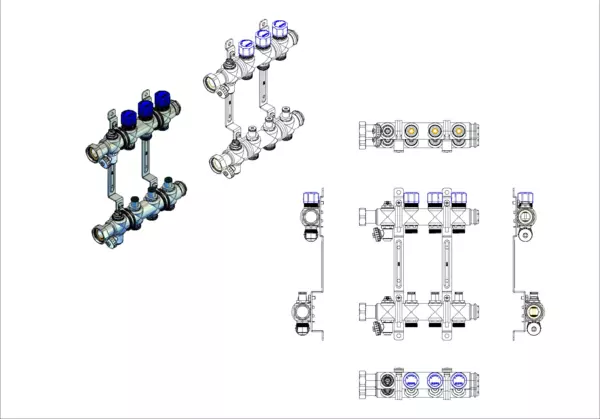

strawa FB-Anschlussverteiler
e-class 53 mit SFE 3 Hkr.
strawa FB-Anschlussverteiler e-class 53 mit SFE 3 Hkr. BxHxT: 245 x 320 x 67 mm integr. Regulierventil im VL und THV M30x1,5 im RL, Spül-, Füll- und Entleerventil und Entlüftungsventil im VL und RL, Doppelwandhalter 200 mm mit Schrauben u. Dübeln
Artikelnummer: 51-055303
Listenpreis: 193,60 €
strawa FB-Anschlussverteiler e-class 53 mit SFE 3 Hkr.
mit Entlüftungs-, Spül-, Füll, und Entleerventil
/produktgruppe/mit-entlueftungs-spuel-fuell-und-entleerventil-3
51-055303
Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa FB-Anschlussverteiler e-class 53 mit SFE 3 Hkr.
1. Beschreibung:Anschlussverteiler für Flächenheizung und -kühlung, gewährleistet den hydraulischen Abgleich über manuell integrierte Regulierventile und Ventileinsätzen (M30x1,5), ohne Anschlussgarnitur
2. Technische Daten:
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 ° C
- max. Betriebsdruck 4 bar
- Kvs-Wert pro Heizkreis: 1,91 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 1" Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Der Anschlussverteiler für Flächenheizung und -kühlung aus Edelstahl ermöglicht den manuellen hydraulischen Abgleich der Heizkreise am Regulierventil.
An den integrieten absperrbaren Regulierventilen aus Messing im Vorlaufbalken lassen sich die Durchflüsse der Heizkreise manuell abgleichen.
Auf den Thermostatventileinsätzen aus Edelstahl mit Aufnahmegewinde M30x15 im Rücklaufbalken werden die Stellantriebe montiert.
Über die Spül-, Füll-, Entleer- und Entlüftungsventile lassen sich die Heizkreise füllen, spülen und können entlüftet werden.
Am Primäranschluss können verschiedene Anschlussgarnituren mit oder ohne Wärmezählerdistanzrohr montiert werden.
Die Sekundäranschlüsse der Heizkreise bestehen aus einem 3/4" Außengewinde mit Eurokonus passend für Klemmverschraubungen.
Über den schallentkoppelten Doppelwandhalter kann der Verteiler im Verteilerschrank oder an der Wand/Decke montiert werden, alle Einbaulagen sind zulässig.
Für die Funktion des Verteilers müssen Stellantriebe montiert werden.
strawa FB-Anschlussverteiler e-class 53 mit SFE 3 Hkr.
1. Beschreibung:
Anschlussverteiler für Flächenheizung und -kühlung, gewährleistet den hydraulischen Abgleich über manuell integrierte Regulierventile und Ventileinsätzen (M30x1,5), ohne Anschlussgarnitur
2. Technische Daten:
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 ° C
- max. Betriebsdruck 4 bar
- Kvs-Wert pro Heizkreis: 1,91 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 1" Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Abmessung (Breite x Höhe x Tiefe): 245 x 320 x 67 mm
Gewicht: 1,82 kg
EAN: 4061323018796
Warennummer: 84818059
Artikelnummer: 51-055303
Warengruppe: 51
URL: https://www.strawa.com/produkt/51-055303
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa FB-Anschlussverteiler
e-class 53 mit SFE 3 Hkr.
BxHxT: 245 x 320 x 67 mm
integrierte Regulierventile im
Vorlaufbalken und
Thermostatventileinsätze M30x1,5 im
Rücklaufbalken, Spül-, Füll- und
Entleerventil und Entlüftungsventil im
Vor- und Rücklaufbalken,
Doppelwandhalter 200 mm mit Schrauben
und Dübeln
EAN: 4061323018796
Artikelnummer: 51-055303
Warengruppe: 51
Warennummer: 84818059
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323018796
Listenpreis193,60 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84818059
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)245
Höhe (mm)320
Tiefe (mm)67
Gewicht (kg)1,82
Verpackungsabmessungen
Breite (mm)195
Höhe (mm)85
Tiefe (mm)380
Gewicht (kg)1,995
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Ja
Werkstoff rostfreier Stahl
Position primärer Anschluss links/rechts
Primärer Anschluss sonstige
Nenndurchmesser primär 1 Zoll (25)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Nein
Max. Kühlleistung primär (bei primärer dT = 7K) 4,4 kW
Max. Heizleistung (bei Primär dT = 20K) 12,6 kW
Mediumtemperatur (Dauerbetrieb) -10 - 70 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 4 bar
Mit Mischventil Nein
Erweiterbar Ja
Max. Anzahl zusätzlicher Heizkreise 4
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Nein
Mit Rückschlagklappe Nein
Mit Umwälzpumpe Nein
Art der Pumpe (interne Pumpe) -
Druckstufe Artikel PN 4
Mit Regler Nein
Hydraulischer Abgleich statisch
Volumenstrommessung ohne
Mit Thermometer Nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Ja
Mit Manometer Nein
Mit Füll-/Entleerungshahn Ja
Anzahl der Gruppen sekundär 3
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Nein
Durchflussleistung 0 - 300 l/h
Mit thermischem Stellantrieb Nein
Hublänge Antrieb 4 mm
Mit Keramikventil Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Ja
Breite 245 mm
Höhe 320 mm
Tiefe 67 mm
Mit Umbau Nein
