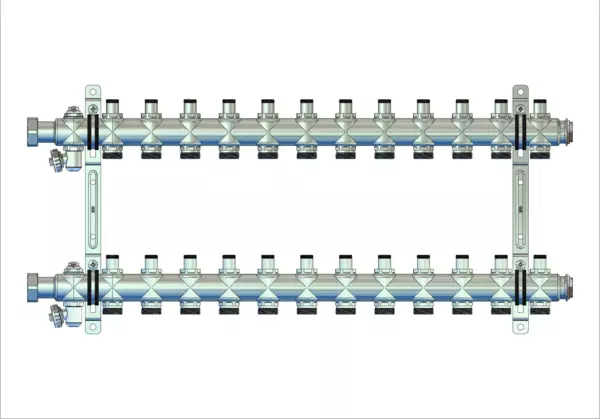

Produktbild

strawa HK-Anschlussverteiler
e-class 55 mit SFE 12 Hkr.

strawa HK-Anschlussverteiler e-class 55 mit SFE 12 Hkr. BxHxT: 695 x 320 x 67 mm integr. Regulierventil im VL und RL, Spül-, Füll- und Entleerventil und Entlüftungsventil im VL und RL, Doppelwandhalter 200 mm mit Schrauben u. Dübeln

Kategorie: Anschlussverteiler Heizkörperanschluss man. hydr. Abgleich am Regulierventil ohne Anschlusskugelhahn-Set

Artikelnummer: 51-055512

Listenpreis: 462,70 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext

strawa HK-Anschlussverteiler e-class 55 mit SFE 12 Hkr.

1. Beschreibung:
Anschlussverteiler für den Heizkörperanschluss, gewährleistet den hydraulischen Abgleich über manuell integrierte Regulierventile, ohne Anschlussgarnitur
2. Technische Daten:
- max. Wärmeleistung: 50 kW bei delta T 20 K
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 80 ° C
- max. Betriebsdruck 6 bar
- Kvs-Wert pro Heizkreis: 2,04 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlauf- und Rücklaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 1" Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen

Der Anschlussverteiler für Heizkörperanschlüsse aus Edelstahl mit Regulierventilen ist für die Verteilung von Anschlussleitungen zu den Heizkörpern gedacht.
An den integrieten absperrbaren Regulierventilen aus Messing im Vor- und Rücklauflaufbalken lassen sich die Durchflüsse der Heizkreise manuell abgleichen.
Über die Spül-, Füll-, Entleer- und Entlüftungsventile lassen sich die Heizkreise füllen, spülen und können entlüftet werden.
Am Primäranschluss können verschiedene Anschlussgarnituren mit oder ohne Wärmezählerdistanzrohr montiert werden.
Die Sekundäranschlüsse der Heizkreise bestehen aus einem 3/4" Außengewinde mit Eurokonus passend für Klemmverschraubungen.
Über den schallentkoppelten Doppelwandhalter kann der Verteiler im Verteilerschrank oder an der Wand/Decke montiert werden, alle Einbaulagen sind zulässig.

strawa HK-Anschlussverteiler e-class 55 mit SFE 12 Hkr.

1. Beschreibung:
Anschlussverteiler für den Heizkörperanschluss, gewährleistet den hydraulischen Abgleich über manuell integrierte Regulierventile, ohne Anschlussgarnitur
2. Technische Daten:
- max. Wärmeleistung: 50 kW bei delta T 20 K
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 80 ° C
- max. Betriebsdruck 6 bar
- Kvs-Wert pro Heizkreis: 2,04 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlauf- und Rücklaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 1" Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen

Abmessung (Breite x Höhe x Tiefe): 695 x 320 x 67 mm
Gewicht: 4,91 kg
EAN: 4061323019038
Warennummer: 84818039
Artikelnummer: 51-055512
Warengruppe: 51
URL: https://www.strawa.com/produkt/51-055512

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text
gaeb xml
gaeb 90
önorm
PDF
Docx
Xlsx
Rtf
Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa HK-Anschlussverteiler
e-class 55 mit SFE 12 Hkr.
BxHxT: 695 x 320 x 67 mm
integrierte Regulierventile im Vor- und
Rücklaufbalken, Spül-, Füll- und
Entleerventil und Entlüftungsventil im
Vor- und Rücklaufbalken,
Doppelwandhalter 200 mm mit Schrauben
und Dübeln

EAN: 4061323019038
Artikelnummer: 51-055512
Warengruppe: 51
Warennummer: 84818039

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323019038

Listenpreis462,70 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84818039

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)695

Höhe (mm)320

Tiefe (mm)67

Gewicht (kg)4,91

Verpackungsabmessungen

Breite (mm)195

Höhe (mm)85

Tiefe (mm)780

Gewicht (kg)5,27

Merkmale

Klassifizierung ETIM 9

Geeignet für Leitungswasser Nein

Geeignet für Heizungswasser Ja

Geeignet für Kühlwasser Ja

Geeignet für Pressluft Nein

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Montageart Einbau

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenndurchmesser Anschluss 1 1 Zoll (25)

Form Endstück mit geraden Abzweigen

Rohraußendurchmesser Anschluss 1 -

Anschluss 1 sonstige

Nenndurchmesser Anschluss 2 1 Zoll (25)

Rohraußendurchmesser Anschluss 2 -

Anschluss 2 sonstige

Anzahl der Abzweige 12

Anzahl der Verzweigungsrichtungen 1

Nenndurchmesser Abzweigungen 3/4 Zoll (20)

Rohraußendurchmesser Abzweigungen -

Anschluss Abzweigungen Eurokonus nach EN 16313

Abstand zwischen den Abzweigungen 50 mm

Unterschiedliche Abstände zwischen Abzweigungen Nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 80 °C

Zeta-Wert -

Systemgebunden Nein

Mit Füll- und Entleerungshahn Ja

Mit Absperrventil Nein

Mit Entlüftung Ja

Mit Wandbefestigungsbügel Ja

Mit Befestigungsmaterial Nein

Mit Füßen Nein

Mit verstellbaren Bodenstützen Nein

Mit Isolierung Nein

Breite 695 mm

Höhe 320 mm

Tiefe 67 mm

Länge Verteiler -

Arbeitslänge Verteiler -

Länge Anschluss 1 -

Arbeitslänge Anschluss 1 -

Länge Anschluss 2 -

Arbeitslänge Anschluss 2 -

Länge Seitenarm -

Arbeitslänge Abzweig 1 -

Venturidüse ohne

KOMO-Prüfsiegel -

Typenzulassung nach BBR/EKS Nein

Downloads

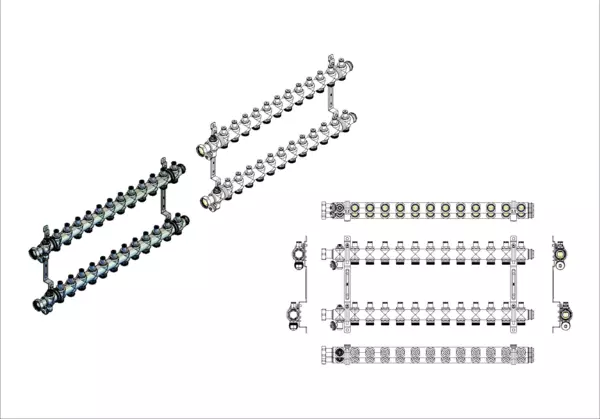

Explosionszeichnung

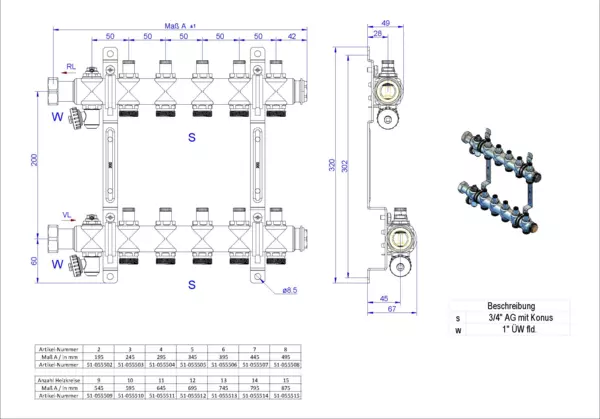

Vermaßtes Bild (Strichzeichnung)

Bauprodukteverordnung
Bedienungsanleitung
Datenblatt
Kundendienstformular

Ausschreibungstexte

Text
gaeb xml
gaeb 90
önorm
PDF
Docx
Xlsx
Rtf
Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

Passendes Zubehör

50-000036

Menge: 1

strawa Verbindungs-T-Stück-Set 1'' AG x 1'' ÜW x 1'' AG Länge 233 mm BxHxT: 233 x 276 x 40 mm passend für e-class Verteiler

zum Produkt

50-000037

Menge: 1

strawa Überström-Set 3/4" x 200 mm BxHxT: 81 x 295 x 36 mm passend für e-class Verteiler

zum Produkt

51-005500

Menge: 1

strawa Erweiterungskreis e-class 55 1 Hkr. BxHxT: 80 x 320 x 67 mm für HK-Anschlussverteiler e-class 55

zum Produkt

51-005592

Menge: 1

strawa Erweiterungskreis e-class 55 2 Hkr. BxHxT: 130 x 320 x 67 mm für HK-Anschlussverteiler e-class 55

zum Produkt

51-005593

Menge: 1

strawa Erweiterungskreis e-class 55 3 Hkr. BxHxT: 180 x 320 x 67 mm für HK-Anschlussverteiler e-class 55

zum Produkt

55-003302

Menge: 1

strawa Anschlußgarnitur e-class AG 1'' BxHxT: 52 x 272 x 43 mm ohne WMZ, Primäranschluss horizontal, mit 2x 1" Kugelhähnen

zum Produkt

55-003312

Menge: 1

strawa Anschlußgarnitur e-class AG 3/4'' BxHxT: 52 x 272 x 43 mm ohne WMZ, Primäranschluss horizontal, mit 2x 3/4" Kugelhähnen

zum Produkt

55-003502

Menge: 1

strawa Anschlussgarnitur e-class AG 1"-SRV20 BxHxT: 83 x 304 x 50 mm ohne WMZ, Primäranschluss horizontal, mit 1x 1" Kugelhahnn im VL und Strangregulierventil Meibes Ballorex Vario DN 20 im RL

zum Produkt

55-003512

Menge: 1

strawa Anschlussgarnitur e-class AG 3/4"-SRV20 BxHxT: 83 x 301 x 50 mm ohne WMZ, Primäranschluss horizontal, mit 1x 3/4" Kugelhahn im VL und Strangregulierventil Meibes Ballorex Vario DN 20 im RL

zum Produkt

55-005003

Menge: 12

strawa Clip-Halter für e-class Verteiler BxHxT: 50 x 25 x 50 mm zur Befestigung an e-class Verteilern, zum Einlegen von Beschriftungen der Heizkreise

zum Produkt

55-005191

Menge: 2

strawa Anlegethermometer BxHxT: 64 x 20 x 64 mm

zum Produkt

55-511210

Menge: 12

strawa Klemmverschraubungs-Set KLV 12 x 1 Cu/Weichstahl BxHxT: 33 x 25 x 33 mm

zum Produkt

55-511220

Menge: 12

strawa Klemmverschraubungs-Set KLV 12,0 x 2,0 Kunststoff BxHxT: 33 x 25 x 33 mm

zum Produkt

55-511410

Menge: 12

strawa Klemmverschraubungs-Set KLV 14 x 1 Cu/Weichstahl BxHxT: 33 x 25 x 33 mm

zum Produkt

55-511420

Menge: 12

strawa Klemmverschraubungs-Set KLV 14,0 x 2,0 Kunststoff BxHxT: 33 x 25 x 33 mm

zum Produkt

55-511510

Menge: 12

strawa Klemmverschraubungs-Set KLV 15 x 1 Cu/Weichstahl BxHxT: 33 x 25 x 33 mm

zum Produkt

55-511620

Menge: 12

strawa Klemmverschraubungs-Set KLV 16,0 x 2,0 Kunststoff BxHxT: 33 x 25 x 33 mm

zum Produkt

55-511622

Menge: 12

strawa Klemmverschraubungs-Set KLV 16,0 x 2,2 Kunststoff BxHxT: 33 x 25 x 33 mm

zum Produkt

55-511720

Menge: 12

strawa Klemmverschraubungs-Set KLV 17,0 x 2,0 Kunststoff BxHxT: 33 x 25 x 33 mm für Kunststoffrohre

zum Produkt

55-511820

Menge: 12

strawa Klemmverschraubungs-Set KLV 18,0 x 2,0 Kunststoff BxHxT: 33 x 25 x 33 mm

zum Produkt

55-512020

Menge: 12

strawa Klemmverschraubungs-Set KLV 20,0 x 2,0 Kunststoff BxHxT: 33 x 25 x 33 mm

zum Produkt

55-521420

Menge: 12

strawa Klemmverschraubungs-Set KLV 14,0x2 MKV BxHxT: 33 x 25 x 33 mm

zum Produkt

55-521620

Menge: 12

strawa Klemmverschraubungs-Set KLV 16,0x2 MKV BxHxT: 33 x 25 x 33 mm

zum Produkt

55-521720

Menge: 12

strawa Klemmverschraubungs-Set KLV 17,0x2 MKV BxHxT: 33 x 25 x 33 mm für Mehrschichtkunststoffverbundrohr

zum Produkt

55-521820

Menge: 12

strawa Klemmverschraubungs-Set KLV 18,0x2 MKV BxHxT: 33 x 25 x 33 mm

zum Produkt

55-522020

Menge: 12

strawa Klemmverschraubungs-Set KLV 20,0x2 MKV BxHxT: 33 x 25 x 33 mm

zum Produkt

55E003303

Menge: 1

strawa Anschlussgarnitur e-class AG 1'' V BxHxT: 123 x 336 x 43 mm ohne WMZ, mit Stopfen, Primäranschluss vertikal, mit 2x 1" Kugelhähnen

zum Produkt

55E003304

Menge: 1

strawa Anschlussgarnitur e-class AG 1'' LV BxHxT: 123 x 336 x 43 mm ohne WMZ, Primäranschluss vertikal, mit 2x 1" Kugelhähnen

zum Produkt

55E003313

Menge: 1

strawa Anschlussgarnitur e-class AG 3/4'' V BxHxT: 116 x 333 x 41 mm ohne WMZ, mit Stopfen, Primäranschluss vertikal, mit 2x 3/4" Kugelhähnen

zum Produkt

55E003314

Menge: 1

strawa Anschlussgarnitur e-class AG 3/4'' LV BxHxT: 117 x 325 x 41 mm ohne WMZ, Primäranschluss vertikal, mit 2x 3/4" Kugelhähnen

zum Produkt

55E003503

Menge: 1

strawa Anschlussgarnitur e-class AG 1" V-SRV20 BxHxT: 163 x 385 x 51 mm ohne WMZ, mit Stopfen, Primäranschluss vertikal, mit 1x 1" Kugelhahn im VL und Strangregulierventil Meibes Ballorex Vario DN 20 im RL

zum Produkt

55E003513

Menge: 1

strawa Anschlussgarnitur e-class AG 3/4" V-SRV20 BxHxT: 160 x 371 x 51 mm ohne WMZ, mit Stopfen, Primäranschluss vertikal, mit 1x 3/4" Kugelhahn im VL und Strangregulierventil Meibes Ballorex Vario DN 20 im RL

zum Produkt

55E330308

Menge: 1

strawa Anschlussgarnitur e-class AG 1'' -WMZ-2F BxHxT: 264 x 288 x 43 mm mit WMZ, Primäranschluss horizontal, mit Distanzstück 1" 130 mm, 1" KH mit Fühlereinbaustück 5-5,2mm M10x1 im VL und RL , zus. 1"KH im RL

zum Produkt

55E330508

Menge: 1

strawa Anschlussgarnitur e-class AG 1'' LV-WMZ-2F BxHxT: 160 x 322 x 43 mm mit WMZ, Primäranschluss vertikal, mit Distanzstück 1" 130 mm, 1" KH mit Fühlereinbaustück 5-5,2mm M10x1 im VL und RL , zus. 1"KH im RL

zum Produkt

55E330608

Menge: 1

strawa Anschlussgarnitur e-class AG 1'' V-WMZ-2F BxHxT: 148 x 348 x 43 mm mit WMZ, mit Stopfen, Primäranschluss vertikal, mit Distanzstück 1" 130 mm, 1" KH mit Fühlereinbaustück 5-5,2mm M10x1 im VL und RL , zus. 1"KH im RL

zum Produkt

55E331308

Menge: 1

strawa Anschlussgarnitur e-class AG 3/4''-WMZ-2F BxHxT: 233 x 283 x 36 mm mit WMZ, Primäranschluss horizontal, mit Distanzstück 3/4" 110 mm, 3/4" KH mit Fühlereinbaustück 5-5,2mm M10x1 im VL und RL , zus. 3/4"KH im RL

zum Produkt

55E331508

Menge: 1

strawa Anschlussgarnitur e-class AG 3/4'' LV-WMZ-2F BxHxT: 159 x 322 x 41 mm mit WMZ, Primäranschluss vertikal, mit Distanzstück 1" 130 mm, 1" KH mit Fühlereinbaustück 5-5,2mm M10x1 im VL und RL , zus. 1"KH im RL

zum Produkt

55E331608

Menge: 1

strawa Anschlussgarnitur e-class AG 3/4'' V-WMZ-2F BxHxT: 145 x 333 x 41 mm mit WMZ, mit Stopfen, Primäranschluss vertikal, mit Distanzstück 1" 110 mm, 1" KH mit Fühlereinbaustück 5-5,2mm M10x1 im VL und RL , zus. 1"KH im RL

zum Produkt

55E332308

Menge: 1

strawa Anschlussgarnitur e-class AG 1''-WMZ-2F variabel BxHxT: 266 x 288 x 43 mm mit WMZ, Primäranschluss horizontal, mit variablen Distanzstück 3/4"/1" 110/130 mm, 1" KH mit Fühlereinbaustück 5-5,2mm M10x1 im VL und RL , zus. 1"KH im RL

zum Produkt

55E332508

Menge: 1

strawa Anschlussgarnitur e-class AG 1'' LV-WMZ-2F variabel BxHxT: 160 x 337 x 43 mm mit WMZ, Primäranschluss vertikal, mit variablen Distanzstück 3/4"/1" 110/130 mm, 1" KH mit Fühlereinbaustück 5-5,2mm M10x1 im VL und RL , zus. 1"KH im RL

zum Produkt

55E332608

Menge: 1

strawa Anschlussgarnitur e-class AG 1'' V-WMZ-2F variabel BxHxT: 148 x 348 x 43 mm mit WMZ, mit Stopfen, Primäranschluss vertikal, mit variablen Distanzstück 3/4"/1" 110/130 mm, 1" KH mit Fühlereinbaustück 5-5,2mm M10x1 im VL und RL , zus. 1"KH im RL

zum Produkt

55E350308

Menge: 1

strawa Anschlussgarnitur e-class AG 1" WMZ-2F-SRV20 BxHxT: 264 x 285 x 67 mm mit WMZ, Primäranschluss horizontal, mit Distanzstück 1" 130 mm, 1" KH mit Fühlereinbaustück 5-5,2mm M10x1 im VL und RL, Strangreg. Ballorex Vario DN 20 im RL

zum Produkt

55E350608

Menge: 1

strawa Anschlussgarnitur e-class AG 1" V-WMZ-2F-SRV20 BxHxT: 214 x 386 x 71 mm mit WMZ, mit Stopfen, Primäranschluss vertikal, mit Distanzstück 1" 130 mm, 1" KH mit Fühlereinbaustück 5-5,2mm M10x1 im VL und RL, Strangreg. Ballorex Vario DN 20 im RL

zum Produkt

55E351308

Menge: 1

strawa Anschlussgarnitur e-class AG 3/4" WMZ-2F-SRV20 BxHxT: 233 x 283 x 50 mm mit WMZ, Primäranschluss horizontal, mit Distanzstück 3/4" 110 mm, 3/4" KH mit Fühlereinbaustück 5-5,2mm M10x1 im VL und RL , Strangregulierventil Ballorex Vario DN 20 im VL

zum Produkt

55E351508

Menge: 1

strawa Anschlussgarnitur e-class AG 3/4" LV-WMZ-2F-SRV20 BxHxT: 212 x 371 x 69 mm mit WMZ, Primäranschluss vertikal, mit Distanzstück 3/4" 110 mm, 3/4" KH mit Fühlereinbaustück 5-5,2mm M10x1 im VL und RL , Strangregulierventil Ballorex Vario DN 20 im RL

zum Produkt

55E351608

Menge: 1

strawa Anschlussgarnitur e-class AG 3/4" V-WMZ-F2-SRV20 BxHxT: 212 x 371 x 69 mm mit WMZ, mit Stopfen, Primäranschluss vertikal, mit Distanzstück 3/4" 110 mm, 3/4" KH mit Fühlereinbaustück 5-5,2mm M10x1 im VL u RL , Strangreg. Ballorex Vario DN 20 im RL

zum Produkt

55E352308

Menge: 1

strawa Anschlussgarnitur e-class AG 1" WMZ-2F-SRV20 variabel BxHxT: 264 x 285 x 67 mm mit WMZ, Primäranschluss horiz., var. Distanzstück 3/4"/1" 110/130 mm, 1" KH mit Fühlereinbaustück 5-5,2mm M10x1 im VL und RL , Strangreg. Ballorex Vario DN 20 im VL

zum Produkt

55E352508

Menge: 1

strawa Anschlussgarnitur e-class AG 1" LV-WMZ-2F-SRV20 variabel BxHxT: 264 x 285 x 67 mm mit WMZ, Primäranschluss vert., var. Distanzstück 3/4"/1" 110/130 mm, 1" KH mit Fühlereinbaustück 5-5,2mm M10x1 im VL u RL , Strangreg. Ballorex Vario DN 20 im RL

zum Produkt

55E352608

Menge: 1

strawa Anschlussgarnitur e-class AG 1" V-WMZ-2F-SRV20 variabel BxHxT: 214 x 386 x 71 mm mit WMZ u. Stopfen, Primäranschluss vert., var. Distanzstück 3/4"/1" 110/130 mm, 1" KH mit Fühlereinbaustück 5-5,2mm M10x1 im VL u RL , SRV Ballorex Vario DN 20 im RL

zum Produkt

60-076620

Menge: 1

strawa Rückwand für AP-Abdeckung 2,0 verzinkt BxHxT: 876 x 557 x 20 mm

zum Produkt

60-086620

Menge: 1

strawa AP-Schrank A/2,0 weiß RAL 9016 BxHxT: 882 x 620 x 125 mm Schrank höhenverstellbar von 620-750 mm

zum Produkt

60-088025

Menge: 1

strawa UP-Schrank 80/2,5 weiß RAL 9016 BxHxT: 1025 x 710 x 80 mm Frontblende tiefenverstellbar 80-120 mm, Schrank höhenverstellbar von 710-840 mm

zum Produkt

60-986620

Menge: 1

strawa AP-Gehäuseabdeckung RAL 9016 / 2,0 BxHxT: 882 x 620 x 125 mm für Montage auf AP-Rückwand oder direkt auf Wand

zum Produkt

60C086620

Menge: 1

strawa Comfortschrank AP-Schrank 66 2,0 RAL 9016 BxHxT: 882 x 710 x 125 mm Schrank höhenverstellbar von 710-840 mm

zum Produkt

60C088025

Menge: 1

strawa Comfortschrank UP-Schrank 80 2,5 RAL 9016 BxHxT: 1025 x 760 x 80 mm Frontblende tiefenverstellbar 80-120 mm, Schrank höhenverstellbar von 760-890 mm

zum Produkt

Passende Ersatzteile

Explosionszeichnung
Positionsnummer: 20
55-005010

strawa Verteileranschlussstück 1/2'' AG x 3/4'' AG für 53/55/63 VA BxHxT: 26 x 25 x 26 mm Ersatzteil, passend für e-class 18, 53, 55 und 63, Einbau im Rücklaufbalken, Baujahr ab 1999 bis heute

zum Produkt
Positionsnummer: 30
55-005040

strawa Wandhalter-Set 200 mm BxHxT: 320 x 70 x 20 mm für e-class Verteiler, Verteilerbalkenabstand 200 mm

zum Produkt
Positionsnummer: 10
55-005047

strawa Regulierventiloberteil für 53/55/56 VA BxHxT: 26 x 57 x 26 mm Ersatzteil, passend für e-class 53, 55 und 56, Einbau im Rücklaufbalken bzw. e-class 55 auch im Vorlaufbalken, Baujahr ab 1999 bis heute

zum Produkt
Positionsnummer: 40
55-005412

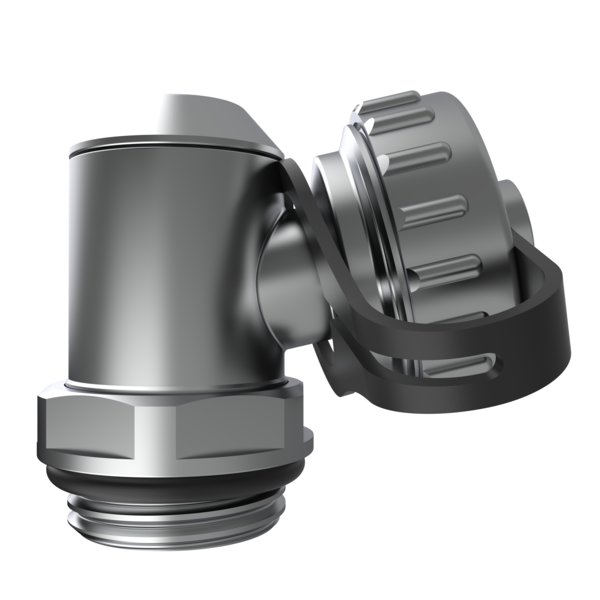

strawa SFE-Ventil einzeln 1/2'' BxHxT: 47 x 50 x 26 mm

zum Produkt

Sie benötigen Informationen?

Unser Team berät Sie kompetent zu unseren Produkten oder hilft Ihnen bei Auslegungen und Bestellungen. Vereinbaren Sie hier einen Rückruf.

Kontakt
