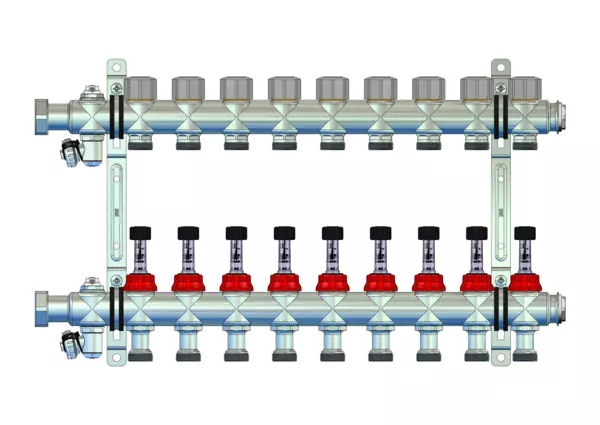

strawa FB-Anschlussverteiler
e-class 87 mit SFE 9 Hkr.
strawa FB-Anschlussverteilere-class 87 mit SFE 9 Hkr. BxHxT: 545 x 320 x 67 mm integr. DFA min/max. im VL und THV mit Q-Tech Durchflussregler M30x1,5 im RL, SFE-Ventil und Entlüftungsventil im VL und RL, Doppelwandhalter 200 mm mit Schrauben u. Dübeln
Artikelnummer: 51-058709
Listenpreis: 806,50 €
strawa FB-Anschlussverteiler e-class 87 mit SFE 9 Hkr.
mit Entlüftungs-, Spül-, Füll, und Entleerventil
/produktgruppe/mit-entlueftungs-spuel-fuell-und-entleerventil-4
51-058709
Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa FB-Anschlussverteiler e-class 87 mit SFE 9 Hkr.
1. Beschreibung:Anschlussverteiler für Flächenheizung und -kühlung, gewährleistet den automatischen hydraulischen Abgleich über Thermostateinsätze mit Durchflussregler Q-Tech (M30x1,5) und Durchflussanzeiger, ohne Anschlussgarnitur
2. Technische Daten:
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 ° C
- max. Betriebsdruck 4 bar
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min/max (Kvs=1,23 m³/h)
- Rücklaufbalken mit Thermostatventileinsätze mit integrierten Durchflussregler aus Messing zur Regelung von Fußbodenheizungskreisen über elektrothermische Stellantriebe
- Einstellung 0,5 - 5 l/h bei:
min. Differenzdruck 0,5 - 2 l/min = 10 kPa (0,10 bar)
min. Differenzdruck >2 – 2,8 l/min = 15 kPa (0,15 bar)
min. Differenzdruck >2,8 – 5 l/min = 20 kPa (0,2 bar)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 1" Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Der Anschlussverteiler für Flächenheizung und -kühlung aus Edelstahl ermöglicht den automatischen hydraulischen Abgleich der Heizkreise über thermostateinsätze mit Durchflussregler Q-Tech
An den integrieten absperrbaren Durchflussanzeigern min / max. aus Edelstahl und Kunststoff im Vorlaufbalken lassen sich die Durchflüsse der Heizkreise erkennen.
Auf den Thermostatventileinsätze mit integrierten Durchflussregler 0,5 bis 5 l/min aus Messing mit Aufnahmegewinde M30x15 im Rücklaufbalken werden die Stellantriebe montiert.
Über die Spül-, Füll-, Entleer- und Entlüftungsventile lassen sich die Heizkreise füllen, spülen und können entlüftet werden.
Am Primäranschluss können verschiedene Anschlussgarnituren mit oder ohne Wärmezählerdistanzrohr montiert werden.
Die Sekundäranschlüsse der Heizkreise bestehen aus einem 3/4" Außengewinde mit Eurokonus passend für Klemmverschraubungen.
Über den schallentkoppelten Doppelwandhalter kann der Verteiler im Verteilerschrank oder an der Wand/Decke montiert werden, alle Einbaulagen sind zulässig.
Für die Funktion des Verteilers müssen Stellantriebe montiert werden.
strawa FB-Anschlussverteilere-class 87 mit SFE 9 Hkr.
1. Beschreibung:
Anschlussverteiler für Flächenheizung und -kühlung, gewährleistet den automatischen hydraulischen Abgleich über Thermostateinsätze mit Durchflussregler Q-Tech (M30x1,5) und Durchflussanzeiger, ohne Anschlussgarnitur
2. Technische Daten:
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 ° C
- max. Betriebsdruck 4 bar
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min/max (Kvs=1,23 m³/h)
- Rücklaufbalken mit Thermostatventileinsätze mit integrierten Durchflussregler aus Messing zur Regelung von Fußbodenheizungskreisen über elektrothermische Stellantriebe
- Einstellung 0,5 - 5 l/h bei:
min. Differenzdruck 0,5 - 2 l/min = 10 kPa (0,10 bar)
min. Differenzdruck >2 – 2,8 l/min = 15 kPa (0,15 bar)
min. Differenzdruck >2,8 – 5 l/min = 20 kPa (0,2 bar)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 1" Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Abmessung (Breite x Höhe x Tiefe): 545 x 320 x 67 mm
Gewicht: 3,93 kg
EAN: 4061323147694
Warennummer: 84818059
Artikelnummer: 51-058709
Warengruppe: 51
URL: https://www.strawa.com/produkt/51-058709
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa FB-Anschlussverteiler
e-class 87 mit SFE 9 Hkr.
BxHxT: 545 x 320 x 67 mm
integrierte Durchflussanzeiger min/max.
im Vorlaufbalken und
Thermostatventileinsätze mit Q-Tech
Durchflussregler M30x1,5 im
Rücklaufbalken, Spül-, Füll- und
Entleerventil und Entlüftungsventil im
Vor- und Rücklaufbalken,
Doppelwandhalter 200 mm mit Schrauben
und Dübeln
EAN: 4061323147694
Artikelnummer: 51-058709
Warengruppe: 51
Warennummer: 84818059
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323147694
Listenpreis806,50 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84818059
Standardversand (Tage)4
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)545
Höhe (mm)320
Tiefe (mm)67
Gewicht (kg)3,93
Verpackungsabmessungen
Breite (mm)195
Höhe (mm)85
Tiefe (mm)780
Gewicht (kg)4,29
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Ja
Werkstoff rostfreier Stahl
Position primärer Anschluss links/rechts
Primärer Anschluss sonstige
Nenndurchmesser primär 1 Zoll (25)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Nein
Max. Kühlleistung primär (bei primärer dT = 7K) 13,2 kW
Max. Heizleistung (bei Primär dT = 20K) 37,7 kW
Mediumtemperatur (Dauerbetrieb) -10 - 70 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 4 bar
Mit Mischventil Nein
Erweiterbar Ja
Max. Anzahl zusätzlicher Heizkreise 4
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Nein
Mit Rückschlagklappe Nein
Mit Umwälzpumpe Nein
Art der Pumpe (interne Pumpe) -
Druckstufe Artikel PN 4
Mit Regler Nein
Hydraulischer Abgleich statisch
Volumenstrommessung ohne
Mit Thermometer Nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Ja
Mit Manometer Nein
Mit Füll-/Entleerungshahn Ja
Anzahl der Gruppen sekundär 9
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung 0 - 180 l/h
Mit thermischem Stellantrieb Nein
Hublänge Antrieb 4 mm
Mit Keramikventil Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Ja
Breite 545 mm
Höhe 320 mm
Tiefe 67 mm
Mit Umbau Nein
