strawa HK-Anschlussverteiler
e-class 55 ohne SFE mit 3/4''KH 6 Hkr.

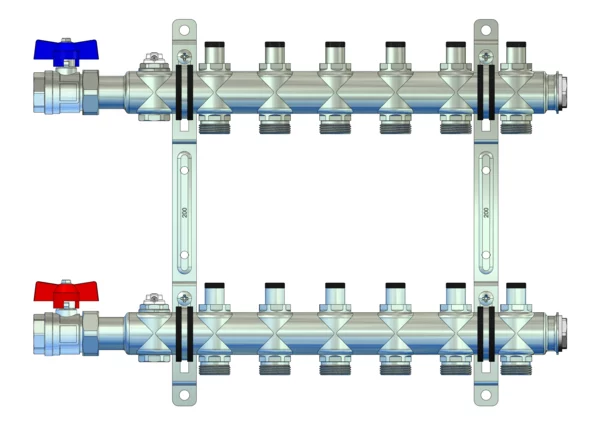

strawa HK-Anschlussverteiler e-class 55 ohne SFE mit 3/4''KH 6 Hkr. BxHxT: 445 x 320 x 67 mm 3/4" Kugelhahn, integr. Regulierventil im VL und RL, Entlüftungsventil im VL und RL, Doppelwandhalter 200 mm mit Schrauben u. Dübeln
Artikelnummer: 51-205506
Listenpreis: 281,70 €
strawa HK-Anschlussverteiler e-class 55 ohne SFE mit 3/4''KH 6 Hkr.
mit Entlüftungsventil
/produktgruppe/mit-entlueftungsventil-5
51-205506
Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext
strawa HK-Anschlussverteiler e-class 55 ohne SFE mit 3/4''KH 6 Hkr.
1. Beschreibung:Anschlussverteiler für den Heizkörperanschluss, gewährleistet den hydraulischen Abgleich über manuell integrierte Regulierventile, mit Anschlussgarnitur ohne Wärmeztählerverrohrung
2. Technische Daten:
- max. Wärmeleistung: 50 kW bei delta T 20 K
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 80 ° C
- max. Betriebsdruck 6 bar
- Kvs-Wert pro Heizkreis: 1,75 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- Entlüftungsventil 1/2" im Vorlauf- und Rücklaufbalken
- Vorlauf- und Rücklaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4"IG)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 3/4" IG
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Der Anschlussverteiler für Heizkörperanschlüsse aus Edelstahl mit Regulierventilen ist für die Verteilung von Anschlussleitungen zu den Heizkörpern gedacht.
An den integrieten absperrbaren Regulierventilen aus Messing im Vor- und Rücklauflaufbalken lassen sich die Durchflüsse der Heizkreise manuell abgleichen.
Über die Entlüftungsventile im Vor- und Rücklaufbalken können die Heizkreise entlüftet werden.
Als Absperrung sind am Primäranschluss des Verteilers 3/4" Kugelhähne montiert.
Die Sekundäranschlüsse der Heizkreise bestehen aus einem 3/4" Außengewinde mit Eurokonus passend für Klemmverschraubungen.
Über den schallentkoppelten Doppelwandhalter kann der Verteiler im Verteilerschrank oder an der Wand/Decke montiert werden, alle Einbaulagen sind zulässig.
strawa HK-Anschlussverteiler e-class 55 ohne SFE mit 3/4''KH 6 Hkr.
1. Beschreibung:
Anschlussverteiler für den Heizkörperanschluss, gewährleistet den hydraulischen Abgleich über manuell integrierte Regulierventile, mit Anschlussgarnitur ohne Wärmeztählerverrohrung
2. Technische Daten:
- max. Wärmeleistung: 50 kW bei delta T 20 K
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 80 ° C
- max. Betriebsdruck 6 bar
- Kvs-Wert pro Heizkreis: 1,75 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- Entlüftungsventil 1/2" im Vorlauf- und Rücklaufbalken
- Vorlauf- und Rücklaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4"IG)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 3/4" IG
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Abmessung (Breite x Höhe x Tiefe): 445 x 320 x 67 mm
Gewicht: 3,12 kg
EAN: 4061323020553
Warennummer: 84818039
Artikelnummer: 51-205506
Warengruppe: 51
URL: https://www.strawa.com/produkt/51-205506
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa HK-Anschlussverteiler
e-class 55 ohne SFE mit 3/4''KH 6 Hkr.
BxHxT: 445 x 320 x 67 mm
3/4" Kugelhahn-Set, integrierte
Regulierventile im Vor- und
Rücklaufbalken, Entlüftungsventil im
Vor- und Rücklaufbalken,
Doppelwandhalter 200 mm mit Schrauben
und Dübeln
EAN: 4061323020553
Artikelnummer: 51-205506
Warengruppe: 51
Warennummer: 84818039
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323020553
Listenpreis281,70 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84818039
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)445
Höhe (mm)320
Tiefe (mm)67
Gewicht (kg)3,137
Verpackungsabmessungen
Breite (mm)195
Höhe (mm)85
Tiefe (mm)580
Gewicht (kg)3,377
Merkmale
Klassifizierung ETIM 9
Geeignet für Leitungswasser Nein
Geeignet für Heizungswasser Ja
Geeignet für Kühlwasser Ja
Geeignet für Pressluft Nein
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Montageart Einbau
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 3/4 Zoll (20)
Form Endstück mit geraden Abzweigen
Rohraußendurchmesser Anschluss 1 -
Anschluss 1 Innengewinde (metrisch)
Nenndurchmesser Anschluss 2 3/4 Zoll (20)
Rohraußendurchmesser Anschluss 2 -
Anschluss 2 Innengewinde (metrisch)
Anzahl der Abzweige 6
Anzahl der Verzweigungsrichtungen 1
Nenndurchmesser Abzweigungen 3/4 Zoll (20)
Rohraußendurchmesser Abzweigungen -
Anschluss Abzweigungen Eurokonus nach EN 16313
Abstand zwischen den Abzweigungen 50 mm
Unterschiedliche Abstände zwischen Abzweigungen Nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 80 °C
Zeta-Wert -
Systemgebunden Nein
Mit Füll- und Entleerungshahn Ja
Mit Absperrventil Ja
Mit Entlüftung Ja
Mit Wandbefestigungsbügel Ja
Mit Befestigungsmaterial Nein
Mit Füßen Nein
Mit verstellbaren Bodenstützen Nein
Mit Isolierung Nein
Breite 445 mm
Höhe 320 mm
Tiefe 67 mm
Länge Verteiler -
Arbeitslänge Verteiler -
Länge Anschluss 1 -
Arbeitslänge Anschluss 1 -
Länge Anschluss 2 -
Arbeitslänge Anschluss 2 -
Länge Seitenarm -
Arbeitslänge Abzweig 1 -
Venturidüse ohne
KOMO-Prüfsiegel -
Typenzulassung nach BBR/EKS Nein
