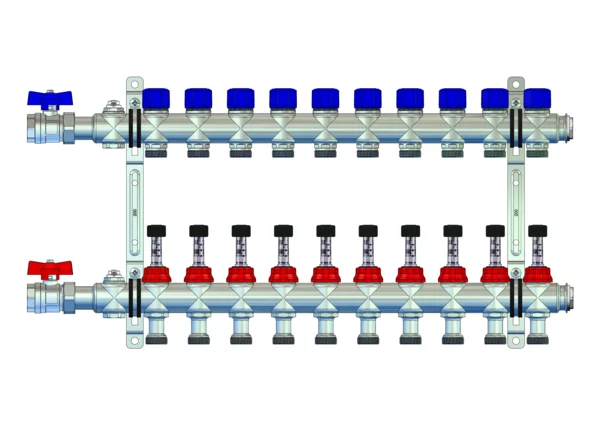

strawa FB-Anschlussverteiler
e-class 63 ohne SFEE mit 3/4''KH 11 Hkr.

strawa FB-Anschlussverteiler e-class 63 ohne SFEE mit 3/4''KH 11 Hkr. BxHxT: 695 x 320 x 67 mm 3/4" Kugelhahn, integr. DFA 0-3 l/min im VL und THV M30x1,5 im RL, Entlüftungsventil im VL und RL, Doppelwandhalter 200 mm mit Schrauben u. Dübeln

Artikelnummer: 51-206311

Listenpreis: 558,60 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

strawa FB-Anschlussverteiler e-class 63 ohne SFEE mit 3/4''KH 11 Hkr.

1. Beschreibung:
Anschlussverteiler für Flächenheizung und -kühlung, gewährleistet den hydraulischen Abgleich über manuell integrierte Durchflussanzeiger und Ventileinsätzen (M30x1,5), mit Anschlussgarnitur ohne Wärmeztählerverrohrung
2. Technische Daten:
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 ° C
- max. Betriebsdruck 4 bar
- Kvs-Wert pro Heizkreis: 1,08 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- Entlüftungsventil 1/2" im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4"IG)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 3/4" IG
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen

Der Anschlussverteiler für Flächenheizung und -kühlung aus Edelstahl ermöglicht den manuellen hydraulischen Abgleich der Heizkreise am Durchflussanzeiger.
An den integrieten absperrbaren Durchflussanzeigern 0-3 l/min aus Edelstahl und Kunststoff im Vorlaufbalken lassen sich die Durchflüsse der Heizkreise erkennen und manuell abgleichen.
Auf den Thermostatventileinsätzen aus Edelstahl mit Aufnahmegewinde M30x15 im Rücklaufbalken werden die Stellantriebe montiert.
Über die Entlüftungsventile im Vor- und Rücklaufbalken können die Heizkreise entlüftet werden.
Als Absperrung sind am Primäranschluss des Verteilers 3/4" Kugelhähne montiert.
Die Sekundäranschlüsse der Heizkreise bestehen aus einem 3/4" Außengewinde mit Eurokonus passend für Klemmverschraubungen.
Über den schallentkoppelten Doppelwandhalter kann der Verteiler im Verteilerschrank oder an der Wand/Decke montiert werden, alle Einbaulagen sind zulässig.

Für die Funktion des Verteilers müssen Stellantriebe montiert werden.

strawa FB-Anschlussverteiler e-class 63 ohne SFEE mit 3/4''KH 11 Hkr.

1. Beschreibung:
Anschlussverteiler für Flächenheizung und -kühlung, gewährleistet den hydraulischen Abgleich über manuell integrierte Durchflussanzeiger und Ventileinsätzen (M30x1,5), mit Anschlussgarnitur ohne Wärmeztählerverrohrung
2. Technische Daten:
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 ° C
- max. Betriebsdruck 4 bar
- Kvs-Wert pro Heizkreis: 1,08 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- Entlüftungsventil 1/2" im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4"IG)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 3/4" IG
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen

Abmessung (Breite x Höhe x Tiefe): 695 x 320 x 67 mm
Gewicht: 5,055 kg
EAN: 4061323020881
Warennummer: 84818059
Artikelnummer: 51-206311
Warengruppe: 51
URL: https://www.strawa.com/produkt/51-206311

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

strawa FB-Anschlussverteiler
e-class 63 ohne SFEE mit 3/4''KH 11 Hkr.
BxHxT: 695 x 320 x 67 mm
3/4" Kugelhahn-Set, integrierte
Durchflussanzeiger 0-3 l/min im
Vorlaufbalken und
Thermostatventileinsätze M30x1,5 im
Rücklaufbalken, Entlüftungsventil im
Vor- und Rücklaufbalken,
Doppelwandhalter 200 mm mit Schrauben
und Dübeln

EAN: 4061323020881
Artikelnummer: 51-206311
Warengruppe: 51
Warennummer: 84818059

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323020881

Listenpreis558,60 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84818059

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)695

Höhe (mm)320

Tiefe (mm)67

Gewicht (kg)5,072

Verpackungsabmessungen

Breite (mm)195

Höhe (mm)85

Tiefe (mm)780

Gewicht (kg)5,432

Merkmale

Klassifizierung ETIM 9

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen Ja

Werkstoff rostfreier Stahl

Position primärer Anschluss links/rechts

Primärer Anschluss Innengewinde (metrisch)

Nenndurchmesser primär 3/4 Zoll (20)

Rohraußendurchmesser primär -

Mit Ventilen am Primäranschluss Ja

Max. Kühlleistung primär (bei primärer dT = 7K) 16,1 kW

Max. Heizleistung (bei Primär dT = 20K) 46,1 kW

Mediumtemperatur (Dauerbetrieb) -10 - 70 °C

Primäre Drückdifferenz -

Max. Arbeitsdruck 4 bar

Mit Mischventil Nein

Erweiterbar Ja

Max. Anzahl zusätzlicher Heizkreise 5

Multi-Zonen-Verteiler Nein

Mit Temperaturbegrenzung Nein

Mit Rückschlagklappe Nein

Mit Umwälzpumpe Nein

Art der Pumpe (interne Pumpe) -

Druckstufe Artikel PN 4

Mit Regler Nein

Hydraulischer Abgleich statisch

Volumenstrommessung analog

Mit Thermometer Nein

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230 V

Frequenz -

Leistungsaufnahme Betrieb -

Mit Entlüftung Ja

Mit Manometer Nein

Mit Füll-/Entleerungshahn Nein

Anzahl der Gruppen sekundär 11

Sekundärer Anschluss Eurokonus nach EN 16313

Nenndurchmesser sekundär 3/4 Zoll (20)

Rohraußendurchmesser sekundär -

Verschließbare Heizkreise Ja

Mit Durchflussanzeige Ja

Durchflussleistung 0 - 180 l/h

Mit thermischem Stellantrieb Nein

Hublänge Antrieb 4 mm

Mit Keramikventil Nein

Min. Druckdifferenz Sekundärvorlauf/-rücklauf -

Mit Wandbefestigungsbügel Ja

Breite 695 mm

Höhe 320 mm

Tiefe 67 mm

Mit Umbau Nein
