strawa HK-Anschlussverteiler
e-class 52 mit SFE, mit 1''KH 3 Hkr.

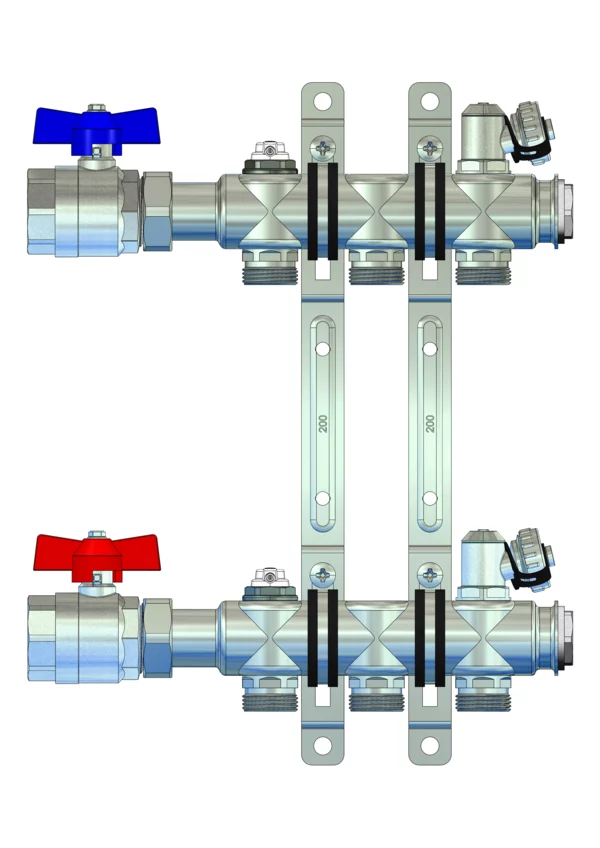

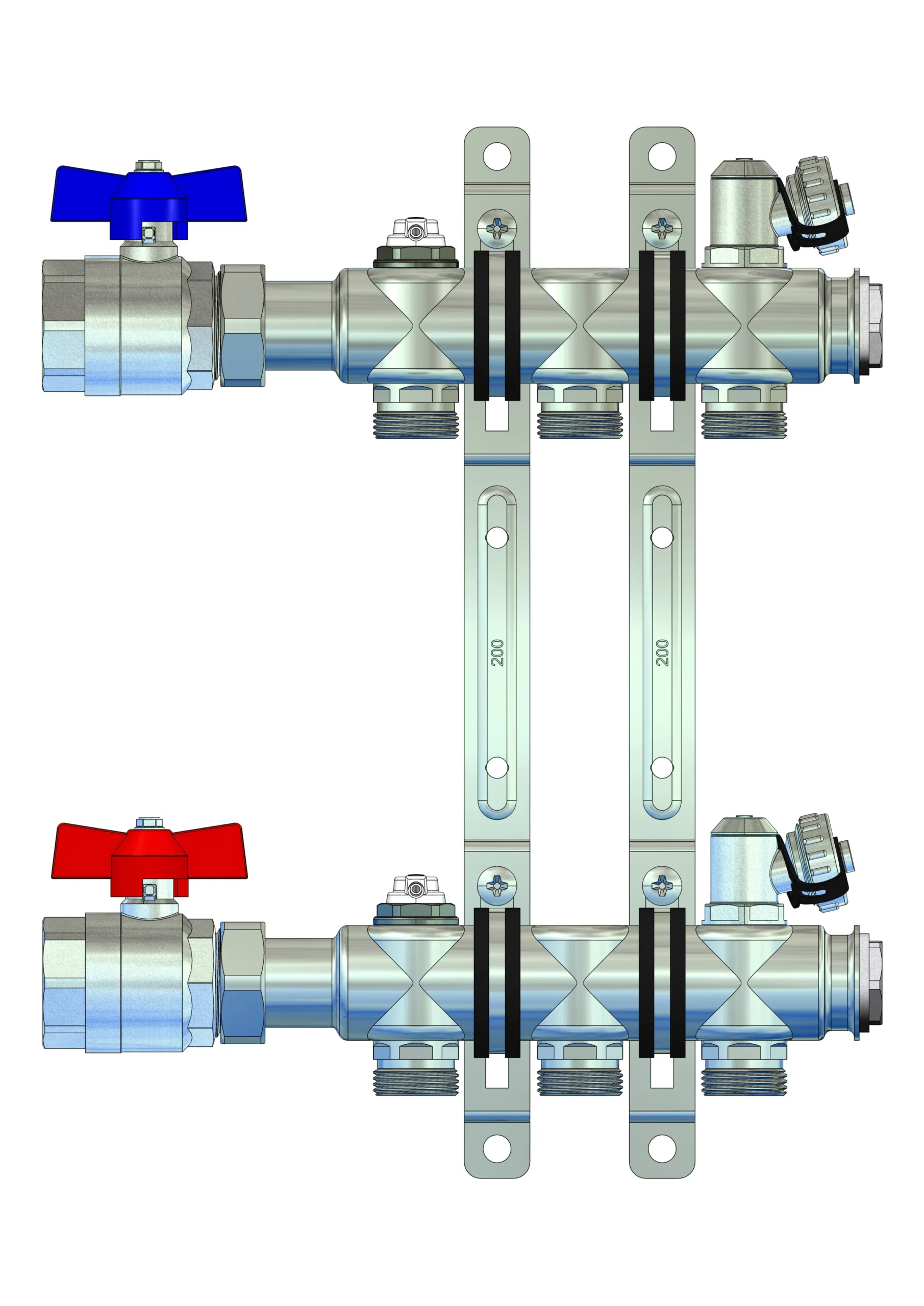

strawa HK-Anschlussverteiler e-class 52 mit SFE, mit 1''KH 3 Hkr. BxHxT: 260 x 320 x 67 mm 1" Kugelhahn, Spül-, Füll- und Entleerventil und Entlüftungsventil im VL und RL, Doppelwandhalter 200 mm mit Schrauben u. Dübeln
Artikelnummer: 51-305203
Listenpreis: 152,40 €
strawa HK-Anschlussverteiler e-class 52 mit SFE, mit 1''KH 3 Hkr.
mit Entlüftungs-, Spül-, Füll, und Entleerventil
/produktgruppe/mit-entlueftungs-spuel-fuell-und-entleerventil-10
51-305203
Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext
strawa HK-Anschlussverteiler e-class 52 mit SFE, mit 1''KH 3 Hkr.
1. Beschreibung:Anschlussverteiler für den Heizkörperanschluss, Edelstahlverteiler ohne Einbauten für Absperrung oder Regulierung im Heizkreis
horizontale Anschlussgarnitur ohne Wärmezählerverrohrung
2. Technische Daten:
- max. Wärmeleistung: 50 kW bei delta T 20 K
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 80 (100) ° C
- max. Betriebsdruck 6 bar
- Kvs-Wert pro Heizkreis: 1,99 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken und Rücklaufbalken ohne Absperr- bzw. Regulierventile
- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 25 (1"IG)
3.2. Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3. Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse.
4.1 Primäranschluss:
- 1" IG
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
- Anschluss nach oben oder unten
Der Anschlussverteiler für Heizkörperanschlüsse aus Edelstahl ist für die Verteilung von Anschlussleitungen zu den Heizkörpern gedacht.
Im Vor- und Rücklaufbalken sind keine Abperr- oder Reguliermöglichkeiten eingebaut. der hydraulische Abgleich muss am Heizkörper erfolgen.
Über die Spül-, Füll-, Entleer- und Entlüftungsventile lassen sich die Heizkreise füllen, spülen und können entlüftet werden.
Als Absperrung sind am Primäranschluss des Verteilers 1" Kugelhähne montiert.
Die Sekundäranschlüsse der Heizkreise bestehen aus einem 3/4" Außengewinde mit Eurokonus passend für Klemmverschraubungen.
Über den schallentkoppelten Doppelwandhalter kann der Verteiler im Verteilerschrank oder an der Wand/Decke montiert werden, alle Einbaulagen sind zulässig.
strawa HK-Anschlussverteiler e-class 52 mit SFE, mit 1''KH 3 Hkr.
1. Beschreibung:
Anschlussverteiler für den Heizkörperanschluss, Edelstahlverteiler ohne Einbauten für Absperrung oder Regulierung im Heizkreis
horizontale Anschlussgarnitur ohne Wärmezählerverrohrung
2. Technische Daten:
- max. Wärmeleistung: 50 kW bei delta T 20 K
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 80 (100) ° C
- max. Betriebsdruck 6 bar
- Kvs-Wert pro Heizkreis: 1,99 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken und Rücklaufbalken ohne Absperr- bzw. Regulierventile
- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 25 (1"IG)
3.2. Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3. Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse.
4.1 Primäranschluss:
- 1" IG
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
- Anschluss nach oben oder unten
Abmessung (Breite x Höhe x Tiefe): 260 x 320 x 67 mm
Gewicht: 2,095 kg
EAN: 4061323023622
Warennummer: 84818039
Artikelnummer: 51-305203
Warengruppe: 51
URL: https://www.strawa.com/produkt/51-305203
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa HK-Anschlussverteiler
e-class 52 mit SFE, mit 1''KH 3 Hkr.
BxHxT: 260 x 320 x 67 mm
1" Kugelhahn-Set, Spül-, Füll- und
Entleerventil und Entlüftungsventil im
Vor- und Rücklaufbalken,
Doppelwandhalter 200 mm mit Schrauben
und Dübeln
EAN: 4061323023622
Artikelnummer: 51-305203
Warengruppe: 51
Warennummer: 84818039
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323023622
Listenpreis152,40 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84818039
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)260
Höhe (mm)320
Tiefe (mm)67
Gewicht (kg)2,12
Verpackungsabmessungen
Breite (mm)195
Höhe (mm)85
Tiefe (mm)380
Gewicht (kg)2,295
Merkmale
Klassifizierung ETIM 9
Geeignet für Leitungswasser Nein
Geeignet für Heizungswasser Ja
Geeignet für Kühlwasser Ja
Geeignet für Pressluft Nein
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Montageart Einbau
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 1 Zoll (25)
Form Endstück mit geraden Abzweigen
Rohraußendurchmesser Anschluss 1 -
Anschluss 1 Innengewinde (metrisch)
Nenndurchmesser Anschluss 2 1 Zoll (25)
Rohraußendurchmesser Anschluss 2 -
Anschluss 2 Innengewinde (metrisch)
Anzahl der Abzweige 3
Anzahl der Verzweigungsrichtungen 1
Nenndurchmesser Abzweigungen 3/4 Zoll (20)
Rohraußendurchmesser Abzweigungen -
Anschluss Abzweigungen Eurokonus nach EN 16313
Abstand zwischen den Abzweigungen 50 mm
Unterschiedliche Abstände zwischen Abzweigungen Nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 80 °C
Zeta-Wert -
Systemgebunden Nein
Mit Füll- und Entleerungshahn Ja
Mit Absperrventil Ja
Mit Entlüftung Ja
Mit Wandbefestigungsbügel Ja
Mit Befestigungsmaterial Nein
Mit Füßen Nein
Mit verstellbaren Bodenstützen Nein
Mit Isolierung Nein
Breite 260 mm
Höhe 320 mm
Tiefe 67 mm
Länge Verteiler -
Arbeitslänge Verteiler -
Länge Anschluss 1 -
Arbeitslänge Anschluss 1 -
Länge Anschluss 2 -
Arbeitslänge Anschluss 2 -
Länge Seitenarm -
Arbeitslänge Abzweig 1 -
Venturidüse ohne
KOMO-Prüfsiegel -
Typenzulassung nach BBR/EKS Nein
