strawa Industrie- und Soleverteiler
e-class 36 12 Hkr.
strawa Industrie- und Soleverteiler e-class 36 12 Hkr. BxHxT: 1095 x 545 x 258 mm DFA 0-5 l/min im VL u THV M30x1,5 im RL, Spül-, Füll- und Entleerventil u Entlüftungsventil im VL + RL, Doppelwandhalter 300mm m Schrauben u Dübeln
Artikelnummer: 52-053612
Listenpreis: 1.063,50 €
strawa Industrie- und Soleverteiler e-class 36 12 Hkr.
ohne Klemmverschraubung pro Heizkreis
/produktgruppe/ohne-klemmverschraubung-pro-heizkreis-2
52-053612
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Ausschreibungstext
Langtext

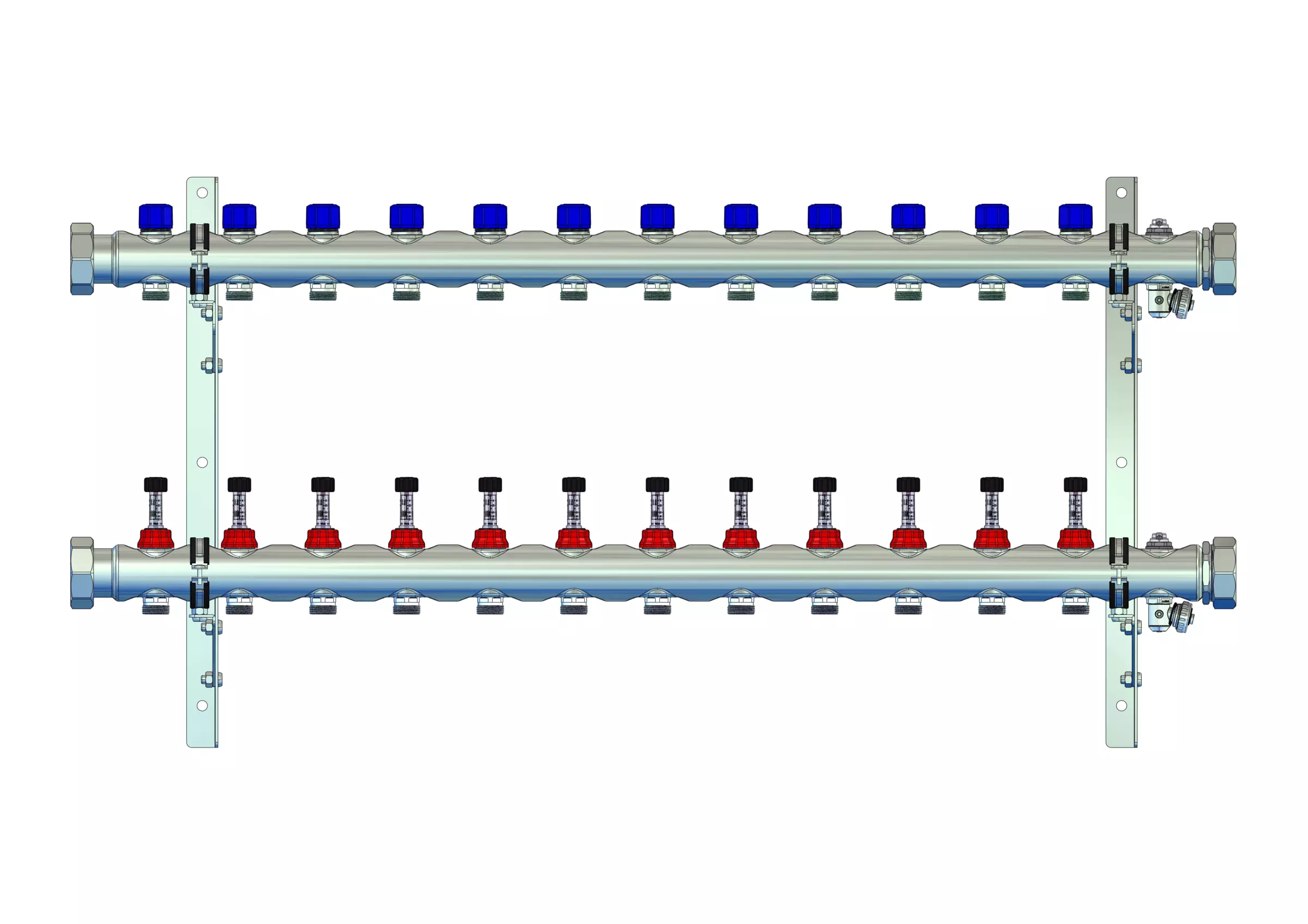

strawa Industrie- und Soleverteiler e-class 36 12 Hkr.
Anschlussverteiler für Flächenheizung bzw. -kühlung und Soleanwendungen,gewährleistet hydraulischen Abgleich über manuell einstellbare integrierte Regolux Durchflussanzeiger pro Heizkreis.
Techische Daten:
- max. Betriebsdruck: 4 bar
- max. Betriebstemperatur: -10 bis 70 °C
- max. Volumenstrom: 6,44 m³/h
Bauteile:
Verteilerbalken:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 50, Material 1.4301
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Stutzenabstand 80 mm

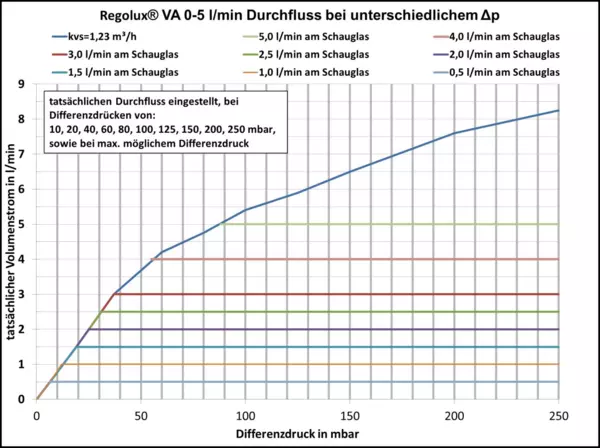

- Vorlaufbalken mit manuell einstellbare integrierte Regolux Durchflussanzeiger 0-5 l/min (Kvs=1,23 m³/h) pro Heizkreis
- Rücklaufbalken mit integrierten Ventileinsätzen aus Edelstahl (kvs=2,56 m³/h), Aufnahme für Stellantriebe M30x1,5 pro Heizkreis
Befestigung:
- zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
- Abstand Vor- und Rücklaufbalken 300 mm
- inklusive Schrauben und Dübeln
Anschlüsse:
- Primärseite 2'' Überwurfmutter flachdichtend
- Sekundärseite 3/4'' AG mit Konus passend für Klemmverscraubungen
Dichtungen:
- Primärseiete: Flachdichtungen Centellen WS 3820 grün
- Sekundärseite: Flachdichtungen Centellen RWS3825 gelb
Durchflussmedium:
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Verteiler werkseitig druckgepüft und lose im Schutzkarton verpackt
strawa Industrie- und Soleverteiler e-class 36 12 Hkr.
Anschlussverteiler für Flächenheizung bzw. -kühlung und Soleanwendungen,
gewährleistet hydraulischen Abgleich über manuell einstellbare integrierte Regolux Durchflussanzeiger pro Heizkreis.
Techische Daten:
- max. Betriebsdruck: 4 bar
- max. Betriebstemperatur: -10 bis 70 °C
- max. Volumenstrom: 6,44 m³/h
Bauteile:
Verteilerbalken:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 50, Material 1.4301
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Stutzenabstand 80 mm
- Vorlaufbalken mit manuell einstellbare integrierte Regolux Durchflussanzeiger 0-5 l/min (Kvs=1,23 m³/h) pro Heizkreis
- Rücklaufbalken mit integrierten Ventileinsätzen aus Edelstahl (kvs=2,56 m³/h), Aufnahme für Stellantriebe M30x1,5 pro Heizkreis
Befestigung:
- zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
- Abstand Vor- und Rücklaufbalken 300 mm
- inklusive Schrauben und Dübeln
Anschlüsse:
- Primärseite 2'' Überwurfmutter flachdichtend
- Sekundärseite 3/4'' AG mit Konus passend für Klemmverscraubungen
Dichtungen:
- Primärseiete: Flachdichtungen Centellen WS 3820 grün
- Sekundärseite: Flachdichtungen Centellen RWS3825 gelb
Durchflussmedium:
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Verteiler werkseitig druckgepüft und lose im Schutzkarton verpackt

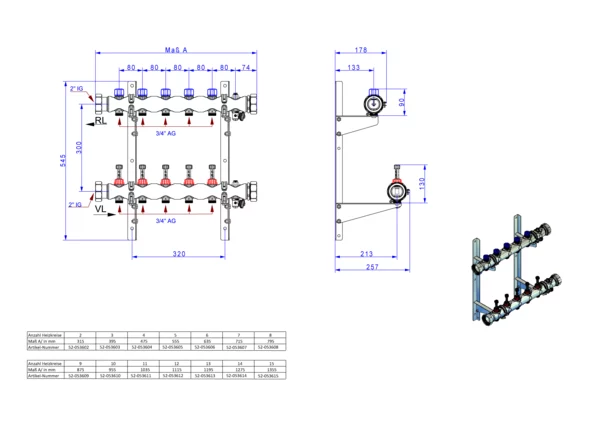

Abmessung (Breite x Höhe x Tiefe): 1095 x 545 x 258 mm
Gewicht: 12,072 kg
EAN: 4061323025831
Warennummer: 84818059
Artikelnummer: 52-053612
Warengruppe: 52
URL: https://www.strawa.com/produkt/52-053612
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Industrie- und Soleverteiler
e-class 36 12 Hkr.
BxHxT: 1095 x 545 x 258 mm
integrierte Durchflussanzeiger 0-5 l/min
im Vorlaufbalken und
Thermostatventileinsätze M30x1,5 im
Rücklaufbalken, Spül-, Füll- und
Entleerventil u Entlüftungsventil im
Vor- und Rücklaufbalken,
Doppelwandhalter 300mm m Schrauben u
Dübeln
EAN: 4061323025831
Artikelnummer: 52-053612
Warengruppe: 52
Warennummer: 84818059
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323025831
Listenpreis1.063,50 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84818059
Standardversand (Tage)10
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)1095
Höhe (mm)545
Tiefe (mm)258
Gewicht (kg)12,07
Verpackungsabmessungen
Breite (mm)370
Höhe (mm)170
Tiefe (mm)920
Gewicht (kg)12,786
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Ja
Werkstoff rostfreier Stahl
Position primärer Anschluss links
Primärer Anschluss sonstige
Nenndurchmesser primär sonstige
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) 17,4 kW
Max. Heizleistung (bei Primär dT = 20K) 49,8 kW
Mediumtemperatur (Dauerbetrieb) -10 - 70 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 4 bar
Mit Mischventil Nein
Erweiterbar Ja
Max. Anzahl zusätzlicher Heizkreise 15
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Nein
Mit Rückschlagklappe Nein
Mit Umwälzpumpe Nein
Art der Pumpe (interne Pumpe) -
Druckstufe Artikel PN 4
Mit Regler Nein
Hydraulischer Abgleich statisch
Volumenstrommessung ohne
Mit Thermometer Nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Ja
Mit Manometer Nein
Mit Füll-/Entleerungshahn Ja
Anzahl der Gruppen sekundär 12
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung 0 - 180 l/h
Mit thermischem Stellantrieb Nein
Hublänge Antrieb 4 mm
Mit Keramikventil Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 1095 mm
Höhe 545 mm
Tiefe 258 mm
Mit Umbau Ja
