strawa Industrie- und Soleverteiler
e-class 38-KLV 32 7 Hkr.

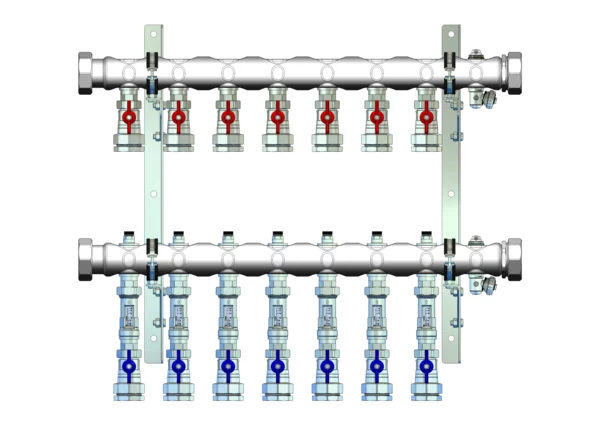

strawa Industrie- und Soleverteiler e-class 38-KLV 32 7 Hkr. BxHxT: 695 x 600 x 258 mm Kugelhähne mit Klemmverschraubung 32 mm im VL und RL, Durchlussanzeiger u. integr. Reg.ventile im RL, SFE-Ventil. im VL + RL, Doppelwandh. 300mm
Artikelnummer: 52-323807
Listenpreis: 1.580,90 €
strawa Industrie- und Soleverteiler e-class 38-KLV 32 7 Hkr.
Klemmverschraubung Durchmesser 32 mm
/produktgruppe/klemmverschraubung-durchmesser-32-mm-4
52-323807
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Ausschreibungstext
Langtext
strawa Industrie- und Soleverteiler e-class 38-KLV 32 7 Hkr.
Anschlussverteiler für Flächenheizung bzw. -kühlung und Soleanwendungen,gewährleistet den hydraulischen Abgleich über ein integriertes Regulierventil pro Heizkreis.
Inklusive Durchflussanzeiger und Klemmverschraubungen pro Heizkreis.
Techische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
Bauteile:
Verteilerbalken:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Stutzenabstand 80 mm
- Vorlaufbalken mit angehangene 3/4'' Kugelhähne (Flügelgriff rot) pro Heizkreis
- Rücklaufbalken mit angehangene Durchflussanzeigern 4-15 l/min (auf Anfrage 10-40 l/min), integrierte einstellbare und abstellbare Regulierventile (Kvs=4,16 m³/h) und angehangene 3/4'' Kugelhähne (Flügelgriff blau) pro Heizkreis- erfüllt DIN EN 1264-4
Befestigung:
- zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
- Abstand Vor- und Rücklaufbalken 300 mm
- inklusive Schrauben und Dübeln
Anschlüsse:
- Primärseite 2'' Überwurfmutter flachdichtend
- Sekundärseite Klemmverschraubung DN 32 für PE- und PVC-Rohre inklusive Stützhülse
Dichtungen:
- Primärseiete: Flachdichtungen Centellen WS 3820 grün
- Sekundärseite: Flachdichtungen Centellen RWS3825 gelb
Durchflussmedium:
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Verteiler werkseitig druckgepüft und lose im Schutzkarton verpackt
strawa Industrie- und Soleverteiler e-class 38-KLV 32 7 Hkr.
Anschlussverteiler für Flächenheizung bzw. -kühlung und Soleanwendungen,
gewährleistet den hydraulischen Abgleich über ein integriertes Regulierventil pro Heizkreis.
Inklusive Durchflussanzeiger und Klemmverschraubungen pro Heizkreis.
Techische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
Bauteile:
Verteilerbalken:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Stutzenabstand 80 mm
- Vorlaufbalken mit angehangene 3/4'' Kugelhähne (Flügelgriff rot) pro Heizkreis
- Rücklaufbalken mit angehangene Durchflussanzeigern 4-15 l/min (auf Anfrage 10-40 l/min), integrierte einstellbare und abstellbare Regulierventile (Kvs=4,16 m³/h) und angehangene 3/4'' Kugelhähne (Flügelgriff blau) pro Heizkreis- erfüllt DIN EN 1264-4
Befestigung:
- zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
- Abstand Vor- und Rücklaufbalken 300 mm
- inklusive Schrauben und Dübeln
Anschlüsse:
- Primärseite 2'' Überwurfmutter flachdichtend
- Sekundärseite Klemmverschraubung DN 32 für PE- und PVC-Rohre inklusive Stützhülse
Dichtungen:
- Primärseiete: Flachdichtungen Centellen WS 3820 grün
- Sekundärseite: Flachdichtungen Centellen RWS3825 gelb
Durchflussmedium:
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Verteiler werkseitig druckgepüft und lose im Schutzkarton verpackt

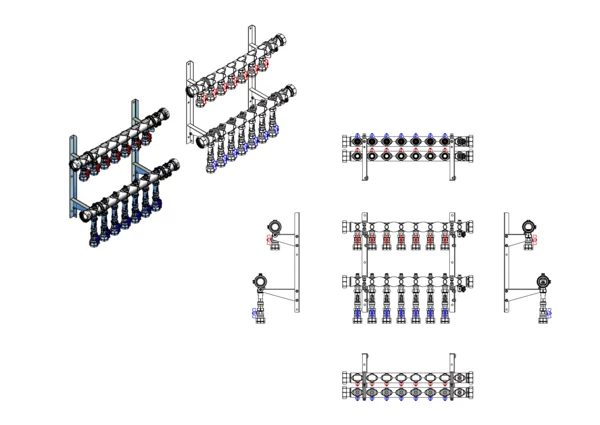

Abmessung (Breite x Höhe x Tiefe): 695 x 600 x 258 mm
Gewicht: 16,37 kg
EAN: 4061323028405
Warennummer: 84818079
Artikelnummer: 52-323807
Warengruppe: 52
URL: https://www.strawa.com/produkt/52-323807
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Industrie- und Soleverteiler
e-class 38-KLV 32 7 Hkr.
BxHxT: 695 x 600 x 258 mm
Kugelhähne mit Klemmverschraubung 32 mm
im Vor- und Rücklaufbalken,
Durchlussanzeiger 4-15 l/min und
integrierte Regulierventile im
Rücklaufbalken, Spül-, Füll- und
Entleerventil im Vor- und
Rücklaufbalken, Doppelwandhalter 300mm
EAN: 4061323028405
Artikelnummer: 52-323807
Warengruppe: 52
Warennummer: 84818079
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323028405
Listenpreis1.580,90 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84818079
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)695
Höhe (mm)600
Tiefe (mm)258
Gewicht (kg)16,421
Verpackungsabmessungen
Breite (mm)370
Höhe (mm)170
Tiefe (mm)920
Gewicht (kg)17,137
Merkmale
Klassifizierung ETIM 9
Geeignet für Leitungswasser Nein
Geeignet für Heizungswasser Ja
Geeignet für Kühlwasser Ja
Geeignet für Pressluft Nein
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Montageart Einbau
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 2 Zoll (50)
Form Endstück mit geraden Abzweigen
Rohraußendurchmesser Anschluss 1 -
Anschluss 1 sonstige
Nenndurchmesser Anschluss 2 2 Zoll (50)
Rohraußendurchmesser Anschluss 2 -
Anschluss 2 sonstige
Anzahl der Abzweige 7
Anzahl der Verzweigungsrichtungen 1
Nenndurchmesser Abzweigungen DN 32
Rohraußendurchmesser Abzweigungen -
Anschluss Abzweigungen Klemmring
Abstand zwischen den Abzweigungen 80 mm
Unterschiedliche Abstände zwischen Abzweigungen Nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Zeta-Wert -
Systemgebunden Nein
Mit Füll- und Entleerungshahn Ja
Mit Absperrventil Nein
Mit Entlüftung Ja
Mit Wandbefestigungsbügel Ja
Mit Befestigungsmaterial Nein
Mit Füßen Nein
Mit verstellbaren Bodenstützen Nein
Mit Isolierung Nein
Breite 695 mm
Höhe 600 mm
Tiefe 258 mm
Länge Verteiler -
Arbeitslänge Verteiler -
Länge Anschluss 1 -
Arbeitslänge Anschluss 1 -
Länge Anschluss 2 -
Arbeitslänge Anschluss 2 -
Länge Seitenarm -
Arbeitslänge Abzweig 1 -
Venturidüse ohne
KOMO-Prüfsiegel -
Typenzulassung nach BBR/EKS Nein
