strawa Comfort Anschlussstation
FBH-63-X-C69 11 Hkr.
strawa Comfort Anschlussstation FBH-63-X-C69 11 Hkr. BxHxT: 875 x 760 x 110 mm ohne Anschlussgarnitur, Verteiler mit DFA 0-3 l/min + THV M30x1,5, Comfort-UP-Schrank mit Frontblende in RAL 9016
Artikelnummer: 5202000311
Alternativprodukt: 5X+066311
Listenpreis: 712,40 €
strawa Comfort Anschlussstation FBH-63-X-C69 11 Hkr.
im Comfort-UP-Schrank 110-150 mm
/produktgruppe/im-comfort-up-schrank-110-150-mm
5202000311
Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa Comfort Anschlussstation FBH-63-X-C69 11 Hkr.
1. Beschreibung:Modulare Anschlussstation für Flächenheizung und -kühlung, im Unterputzschrank montierter Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), horizontale Anschlussgarnitur ohne Wärmezählerverrohrung, Platzhaltung für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung, Wasserzählereinbaustrecken, Klemmleiste und Stellantriebe
2. Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,11 m³/h
3. Bauteile:
3.1 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- ohne Anschlussgarnitur
3.2 Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- links oder optional rechts, horizontal mit 1" Überwurf flachdichtend
- passend für Anschlussgarnituren
55-003312 e-class AG 3/4''
55-003302 e-class AG 1''
55E003314 e-class AG 3/4'' LV
55E003304 e-class AG 1'' LV
55E331508 e-class AG 3/4'' LV-WMZ-2F
55E330508 e-class AG 1'' LV-WMZ-2F
55E332508 e-class AG 1'' LV-WMZ-2F variabel
4.2 Heizung-Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Die modulare Anschlussstation ist für Flächenheizungen und -kühlungen geeignet. Hydraulisch wird die Station am Durchflussanzeiger der Heizkreise manuell abgeglichen. Im Comfort-Unterputzschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 110 bis 150 mm ist ein Edelstahlverteiler mit absperrbaren und regulierbaren Durchflussanzeigern 0-3 l/min im Vorlaufbalken und Thermostatventileinsätzen (M30x1,5) im Rücklaufbalken schallentkoppelt montiert. Es ist eine Platzvorhaltung für für den bauseitigen Einbau von Anschlussgarnituren mit oder ohne Wärmezählung geschaffen, zusätzlich können Wasserzählerstrecken, Stellantriebe und Klemmleisten bauseits montiert werden.
Für die Funktion der Station müssen Stellantriebe montiert werden.
strawa Comfort Anschlussstation FBH-63-X-C69 11 Hkr.
1. Beschreibung:
Modulare Anschlussstation für Flächenheizung und -kühlung, im Unterputzschrank montierter Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), horizontale Anschlussgarnitur ohne Wärmezählerverrohrung, Platzhaltung für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung, Wasserzählereinbaustrecken, Klemmleiste und Stellantriebe
2. Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,11 m³/h
3. Bauteile:
3.1 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- ohne Anschlussgarnitur
3.2 Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- links oder optional rechts, horizontal mit 1" Überwurf flachdichtend
- passend für Anschlussgarnituren
55-003312 e-class AG 3/4''
55-003302 e-class AG 1''
55E003314 e-class AG 3/4'' LV
55E003304 e-class AG 1'' LV
55E331508 e-class AG 3/4'' LV-WMZ-2F
55E330508 e-class AG 1'' LV-WMZ-2F
55E332508 e-class AG 1'' LV-WMZ-2F variabel
4.2 Heizung-Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Abmessung (Breite x Höhe x Tiefe): 900 x 775 x 122 mm
Gewicht: 21,865 kg
EAN: 4061323076970
Warennummer: 84198998
Artikelnummer: 5202000311
Warengruppe: 520
URL: https://www.strawa.com/produkt/5202000311
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

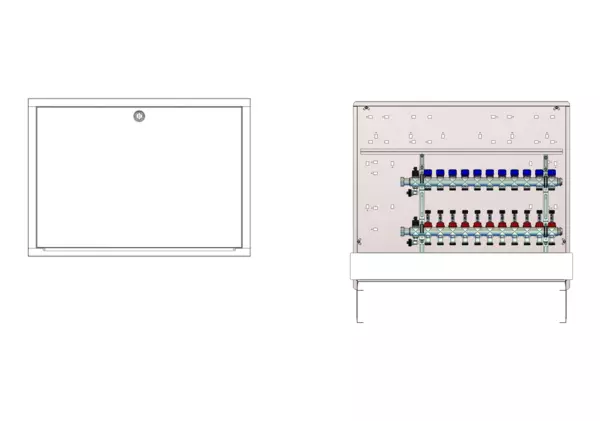

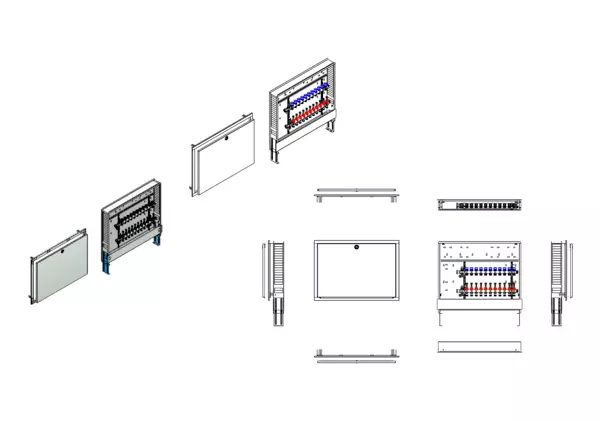

strawa Comfort Anschlussstation
FBH-63-X-C69 11 Hkr.
BxHxT: 875 x 760 x 110 mm
ohne Anschlussgarnitur, Verteiler mit
Durchflussanzeiger 0-3 l/min im
Vorlaufbalken und
Thermostatventileinsatz M30x1,5 im
Rücklaufbalken,
Comfort-Unterputz-Schrank mit
Frontblende in RAL 9016
EAN: 4061323076970
Artikelnummer: 5202000311
Warengruppe: 520
Warennummer: 84198998
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
