strawa Comfort Anschlussstation
FBH-63-V-CA-E 11 Hkr.

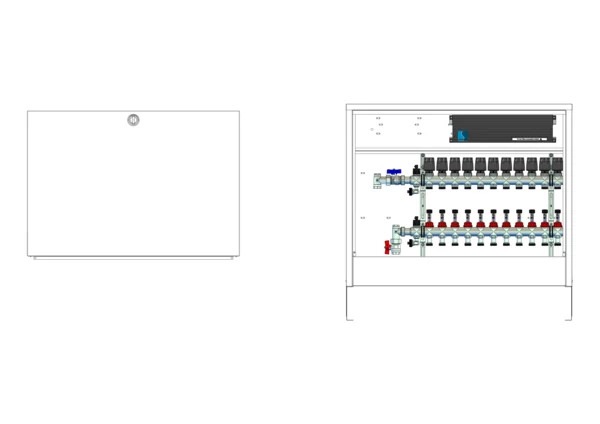

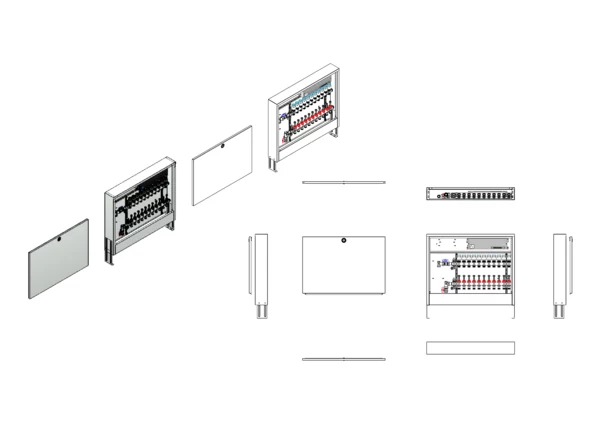

strawa Comfort Anschlussstation FBH-63-V-CA-E 11 Hkr. BxHxT: 882 x 710 x 125 mm vert. AG. o. WMZ, Verteiler mit DFA 0-3 l/min + THV M30x1,5, vorm. Stellantr. + Klemml. m. Vorverdraht., Comfort-AP-Schrank in RAL 9016
Artikelnummer: 5203205311
Alternativprodukt: 50+506311X
Listenpreis: 1.290,80 €
strawa Comfort Anschlussstation FBH-63-V-CA-E 11 Hkr.
im Comfort-AP-Schrank 125 mm
/produktgruppe/im-comfort-ap-schrank-125-mm
5203205311
Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext
strawa Comfort Anschlussstation FBH-63-V-CA-E 11 Hkr.
1. Beschreibung:Anschlussstation für Flächenheizung, im Aufputzschrank montierter Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), vertikale Anschlussgarnitur ohne Wärmezählerverrohrung, vormontierte und vorverdrahtete Stellantriebe auf vormontierter Klemmleiste
2. Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,07 m³/h
3. Bauteile:
3.1 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.2 Anschlussgarnitur:
- 2 Stück Kugelhahn DN 20 und 2 Stück 90°-Anschlusswinkel
3.3 Schrank:
- Comfort-AP-Schrank CA
- höhenverstellbare Füße bis 130 mm
- kompletter Schrank mit Stecktür in Weiß RAL 9016 und Drehriegel
- Tiefe: 125 mm
- Höhe: 710-840 mm
- Höhe von OKFFB: 710 mm
3.4 Antriebe:
- strawatherm Stellantriebe 230 V
- stromlos geschlossen
- mit Re-Open-Funktion
3.5 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- links oder optional rechts, vertikal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Die Anschlussstation ist für Flächenheizungen und -kühlungen geeignet. Hydraulisch wird die Station am Durchflussanzeiger der Heizkreise manuell abgeglichen. Im Comfort-Aufputzschrank komplett in weiß RAL 9016 mit einer Bautiefe von 125 mm ist ein Edelstahlverteiler mit absperrbaren und regulierbaren Durchflussanzeigern 0-3 l/min im Vorlaufbalken und Thermostatventileinsätzen (M30x1,5) im Rücklaufbalken schallentkoppelt montiert. Es sind auf jedem Heizkreis Stellantriebe 230 V mit Re-Open-Funktion montiert, diese sind auf der montierten strawalogiX RT-STA Klemmleiste vorverdrahtet. Über ein Wählrad in der Klemmleiste kann bauseits jeder Stellantrieb dem Raumthermostat zugeordnet werden. Eine vertikale Anschlussgarnitur ohne Wärmezählervorbereitung ist montiert.
strawa Comfort Anschlussstation FBH-63-V-CA-E 11 Hkr.
1. Beschreibung:
Anschlussstation für Flächenheizung, im Aufputzschrank montierter Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), vertikale Anschlussgarnitur ohne Wärmezählerverrohrung, vormontierte und vorverdrahtete Stellantriebe auf vormontierter Klemmleiste
2. Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,07 m³/h
3. Bauteile:
3.1 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.2 Anschlussgarnitur:
- 2 Stück Kugelhahn DN 20 und 2 Stück 90°-Anschlusswinkel
3.3 Schrank:
- Comfort-AP-Schrank CA
- höhenverstellbare Füße bis 130 mm
- kompletter Schrank mit Stecktür in Weiß RAL 9016 und Drehriegel
- Tiefe: 125 mm
- Höhe: 710-840 mm
- Höhe von OKFFB: 710 mm
3.4 Antriebe:
- strawatherm Stellantriebe 230 V
- stromlos geschlossen
- mit Re-Open-Funktion
3.5 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- links oder optional rechts, vertikal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Abmessung (Breite x Höhe x Tiefe): 882 x 710 x 125 mm
Gewicht: 23,563 kg
EAN: 4061323080687
Warennummer: 84198998
Artikelnummer: 5203205311
Warengruppe: 520
URL: https://www.strawa.com/produkt/5203205311
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Comfort Anschlussstation
FBH-63-V-CA-E 11 Hkr.
BxHxT: 882 x 710 x 125 mm
vertikale Anschlussgarnitur ohne
Wärmezählerverrohrung, Verteiler mit
Durchflussanzeiger 0-3 l/min im
Vorlaufbalken und
Thermostatventileinsatz M30x1,5 im
Rücklaufbalken, mit vormontierten
Stellantrieben und Klemmleiste mit
Vorverdrahtung, Comfort-Aufputz-Schrank
in RAL 9016
EAN: 4061323080687
Artikelnummer: 5203205311
Warengruppe: 520
Warennummer: 84198998
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323080687
Listenpreis1.290,80 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84198998
Standardversand (Tage)4
Elektrische BestandteileJa
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)882
Höhe (mm)710
Tiefe (mm)125
Gewicht (kg)23,148
Verpackungsabmessungen
Breite (mm)770
Höhe (mm)135
Tiefe (mm)910
Gewicht (kg)24,278
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Ja
Werkstoff rostfreier Stahl
Position primärer Anschluss unten
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) 16,1 kW
Max. Heizleistung (bei Primär dT = 20K) 46,1 kW
Mediumtemperatur (Dauerbetrieb) -10 - 70 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 4 bar
Mit Mischventil Nein
Erweiterbar Nein
Max. Anzahl zusätzlicher Heizkreise 0
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Nein
Mit Rückschlagklappe Nein
Mit Umwälzpumpe Nein
Art der Pumpe (interne Pumpe) -
Druckstufe Artikel PN 4
Mit Regler Nein
Hydraulischer Abgleich statisch
Volumenstrommessung analog
Mit Thermometer Nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Ja
Mit Manometer Nein
Mit Füll-/Entleerungshahn Ja
Anzahl der Gruppen sekundär 11
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung 0 - 180 l/h
Mit thermischem Stellantrieb Ja
Hublänge Antrieb 4 mm
Mit Keramikventil Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 882 mm
Höhe 710 mm
Tiefe 125 mm
Mit Umbau Ja
