strawa Comfort Regelstation
FBR-63-H-WMZ-C69 14 Hkr.

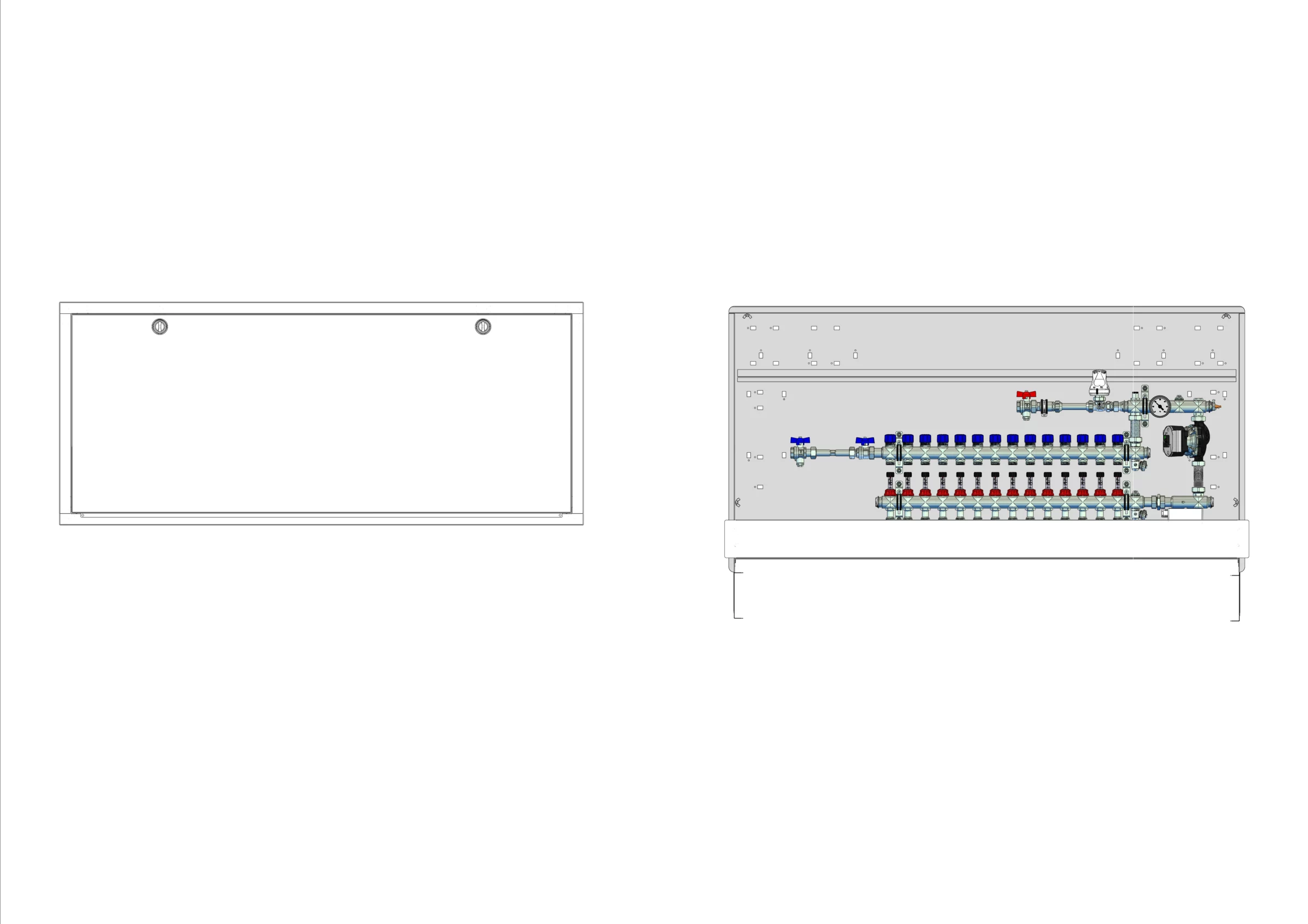

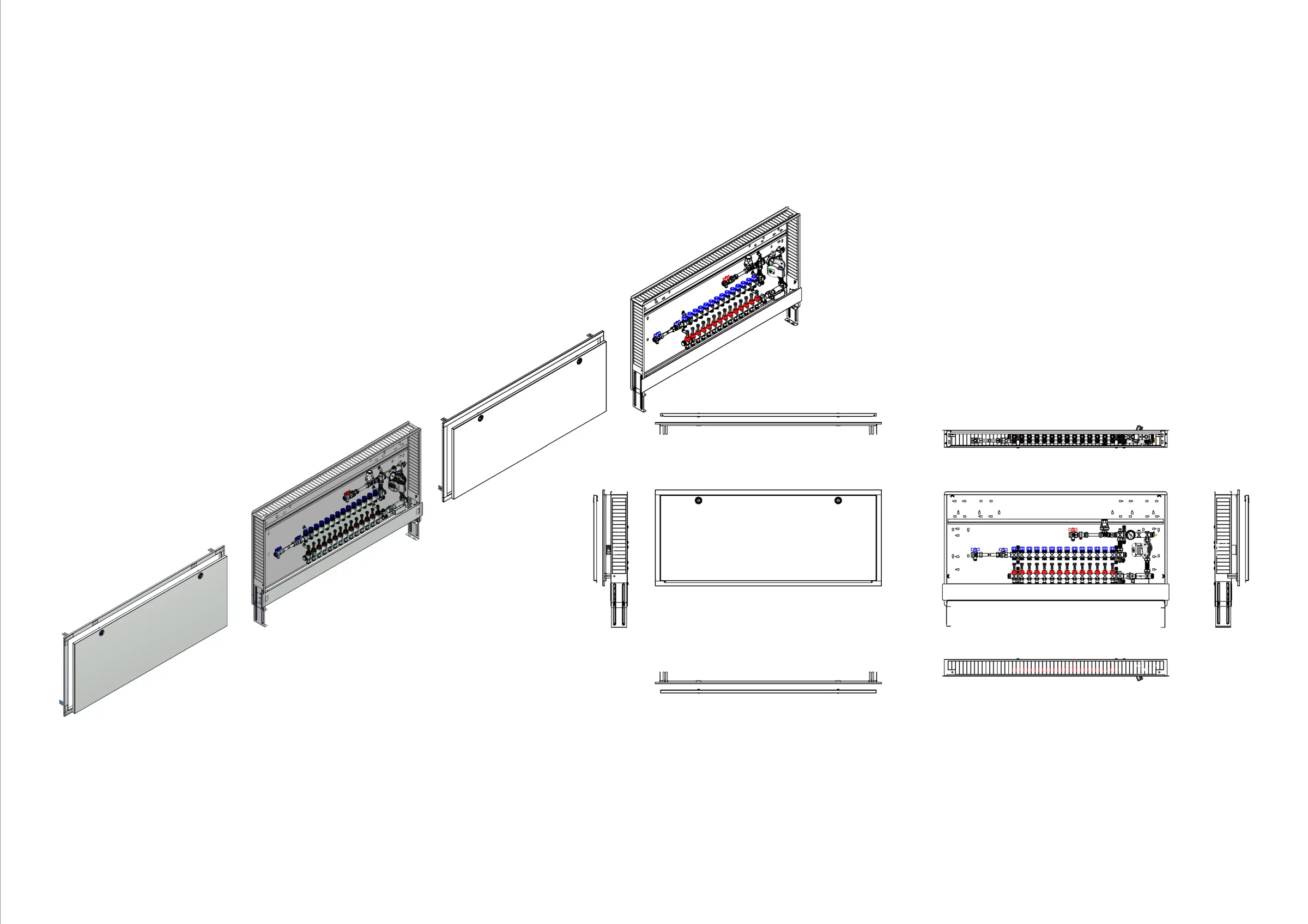

strawa Comfort Regelstation FBR-63-H-WMZ-C69 14 Hkr. BxHxT: 1475 x 760 x 110 mm Festwert 20-50°C mit Pumpe, horz. AG m. WMZ, Verteiler mit DFA 0-3 l/min + THV M30x1,5, Comfort-UP-Schrank m. Frontbl. RAL 9016
Artikelnummer: 5302300314
Alternativprodukt: 56+916314
Listenpreis: 1.860,10 €
strawa Comfort Regelstation FBR-63-H-WMZ-C69 14 Hkr.
im Comfort-UP-Schrank 110-150 mm
/produktgruppe/im-comfort-up-schrank-110-150-mm-7
5302300314
Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa Comfort Regelstation FBR-63-H-WMZ-C69 14 Hkr.
1. Beschreibung:Regelstation für Flächenheizung mit Festwertregelung 20-50 ° C, im Unterputzschrank montierte Regelgruppe mit Umwälzpumpe, Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), horizontale Anschlussgarnitur mit Wärmezählerverrohrung, Platzhaltung für Wasserzählereinbaustrecke, Klemmleiste und Stellantriebe
2. Technische Daten:
- ausreichend für ca. 200 m² beheizte Fläche, abhängig vom Wärmebedarf
- max. Volumenstrom: 2,14 m³/h
- max. Primär-Betriebstemperatur: 80 ° C
- max. Sekundär-Betriebstemperatur: 20-50 ° C
- max. Betriebsdruck: 4 bar
3. Bauteile:
3.1 Regelgruppe:
- Regelventil mit Tauchfühler einstellbar von 20-50 ° C, Temperaturbegrenzer voreingestellt auf 60 ° C
- Beimischung aus Sekundärkreislauf über Regulierventil, Thermometer 20-60 ° C
- Pumpe Wilo Para 15-130/6-43/SC-12, Rückschlagventil im Sekundärkreis
3.2 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Einzelwandhalter
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.3 Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
3.4 Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- links oder optional rechts, horizontal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Die Festwertregelstation ist für Flächenheizungen geeignet. Hydraulisch wird die Station am Durchflussanzeiger der Heizkreise manuell abgeglichen. Im Comfort-Unterputzschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 110-150 mm ist eine Festwertregelgruppe mit integrierten Festwertregelkopf 20-50°C und geregelter Pumpe verbaut. Ein Edelstahlverteiler mit absperrbaren und regulierbaren Durchflussanzeigern 0-3 l/min im Vorlaufbalken und Thermostatventileinsätzen (M30x1,5) im Rücklaufbalken ist schallentkoppelt montiert. Der Temperaturbegrenzer verhindert Übertemperaturen größer 60 °C. Eine horizontale Anschlussgarnitur mit Wärmezählervorbereitung 3/4" Länge 110 mm und Fühleranschluss 5-5,2 M10x1 im Vor- und Rücklaufkugelhahn ist montiert. Zusätzlich müssen Stellantriebe und Klemmleiste bauseits nachgerüstet werden.
Für die Funktion der Station müssen Stellantriebe montiert werden.
strawa Comfort Regelstation FBR-63-H-WMZ-C69 14 Hkr.
1. Beschreibung:
Regelstation für Flächenheizung mit Festwertregelung 20-50 ° C, im Unterputzschrank montierte Regelgruppe mit Umwälzpumpe, Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), horizontale Anschlussgarnitur mit Wärmezählerverrohrung, Platzhaltung für Wasserzählereinbaustrecke, Klemmleiste und Stellantriebe
2. Technische Daten:
- ausreichend für ca. 200 m² beheizte Fläche, abhängig vom Wärmebedarf
- max. Volumenstrom: 2,14 m³/h
- max. Primär-Betriebstemperatur: 80 ° C
- max. Sekundär-Betriebstemperatur: 20-50 ° C
- max. Betriebsdruck: 4 bar
3. Bauteile:
3.1 Regelgruppe:
- Regelventil mit Tauchfühler einstellbar von 20-50 ° C, Temperaturbegrenzer voreingestellt auf 60 ° C
- Beimischung aus Sekundärkreislauf über Regulierventil, Thermometer 20-60 ° C
- Pumpe Wilo Para 15-130/6-43/SC-12, Rückschlagventil im Sekundärkreis
3.2 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Einzelwandhalter
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.3 Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
3.4 Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- links oder optional rechts, horizontal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Abmessung (Breite x Höhe x Tiefe): 1500 x 775 x 122 mm
Gewicht: 36,698 kg
EAN: 4061323082162
Warennummer: 84198998
Artikelnummer: 5302300314
Warengruppe: 530
URL: https://www.strawa.com/produkt/5302300314
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Comfort Regelstation
FBR-63-H-WMZ-C69 14 Hkr.
BxHxT: 1475 x 760 x 110 mm
Festwertregelung 20-50 Grad Celsius mit
Pumpe Wilo Para 15-130/6-43/SC-12,
horizontale Anschlussgarnitur mit
Wärmezählervorbereitung, Verteiler mit
Durchflussanzeiger 0-3 l/min im
Vorlaufbalken und
Thermostatventileinsatz M30x1,5 im
Rücklaufbalken,
Comfort-Unterputz-Schrank mit
Frontblende RAL 9016
EAN: 4061323082162
Artikelnummer: 5302300314
Warengruppe: 530
Warennummer: 84198998
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323082162
Listenpreis1.860,10 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84198998
Standardversand (Tage)3
Elektrische BestandteileJa
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)1500
Höhe (mm)775
Tiefe (mm)122
Gewicht (kg)36,086
Verpackungsabmessungen
Breite (mm)785
Höhe (mm)165
Tiefe (mm)1520
Gewicht (kg)39,566
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Nein
Werkstoff rostfreier Stahl
Position primärer Anschluss links
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) -
Max. Heizleistung (bei Primär dT = 20K) 49,8 kW
Mediumtemperatur (Dauerbetrieb) 30 - 80 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 4 bar
Mit Mischventil Ja
Erweiterbar Nein
Max. Anzahl zusätzlicher Heizkreise 0
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Ja
Mit Rückschlagklappe Ja
Mit Umwälzpumpe Ja
Art der Pumpe (interne Pumpe) AC
Druckstufe Artikel PN 4
Mit Regler Nein
Hydraulischer Abgleich statisch
Volumenstrommessung analog
Mit Thermometer Ja
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Ja
Mit Manometer Nein
Mit Füll-/Entleerungshahn Ja
Anzahl der Gruppen sekundär 14
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung 0 - 180 l/h
Mit thermischem Stellantrieb Nein
Hublänge Antrieb 4 mm
Mit Keramikventil Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 1475 mm
Höhe 760 mm
Tiefe 110 mm
Mit Umbau Ja
