strawa Comfort Regelstation
FBR-63-V-W2-WMZ-CA 5 Hkr.

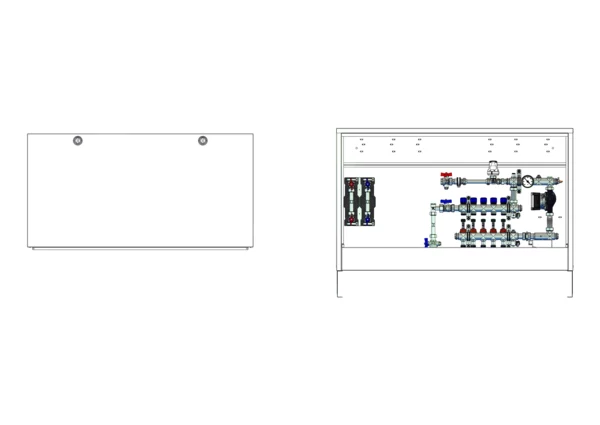

strawa Comfort Regelstation FBR-63-V-W2-WMZ-CA 5 Hkr. BxHxT: 1182 x 710 x 125 mm Festwert 20-50°C mit Pumpe, vert. AG m. WMZ, Verteiler mit DFA 0-3 l/min + THV M30x1,5, WZ-Strecke TW kalt+warm, Comfort-AP-Schrank in RAL 9016
Artikelnummer: 5303402305
Listenpreis: 1.719,90 €
strawa Comfort Regelstation FBR-63-V-W2-WMZ-CA 5 Hkr.
im Comfort-AP-Schrank 125 mm
/produktgruppe/im-comfort-ap-schrank-125-mm-7
5303402305
Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa Comfort Regelstation FBR-63-V-W2-WMZ-CA 5 Hkr.
1. Beschreibung:Regelstation für Flächenheizung mit Festwertregelung 20-50 ° C, im Aufputzschrank montierte Regelgruppe mit Umwälzpumpe, Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), vertikale Anschlussgarnitur mit Wärmezählerverrohrung und Wasserzählereinbaustrecke für Trinkwasser kalt und warm, Platzhaltung für Klemmleiste und Stellantriebe
2. Technische Daten:
- ausreichend für ca. 200 m² beheizte Fläche, abhängig vom Wärmebedarf
- max. Volumenstrom: 2,14 m³/h
- max. Primär-Betriebstemperatur: 80 ° C
- max. Sekundär-Betriebstemperatur: 20-50 ° C
- max. Betriebsdruck: 4 bar
3. Bauteile:
3.1 Regelgruppe:
- Regelventil mit Tauchfühler einstellbar von 20-50 ° C, Temperaturbegrenzer voreingestellt auf 60 ° C
- Beimischung aus Sekundärkreislauf über Regulierventil, Thermometer 20-60 ° C
- Pumpe Wilo Para 15-130/6-43/SC-12, Rückschlagventil im Sekundärkreis
3.2 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Einzelwandhalter
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3. Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 1x 90° Winkelanschlussstück im Rücklauf
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
4. Schrank:
- Comfort-AP-Schrank CA
- höhenverstellbare Füße bis 130 mm
- kompletter Schrank mit Stecktür in Weiß RAL 9016 und Drehriegel
- Tiefe: 125 mm
- Höhe: 710-840 mm
- Höhe von OK FFB: 710 mm
5. Wasserzählereinbaustrecke:
- W2 für Trinkwasser kalt und warm
- 4 Stück DVGW-Kugelhähne DN 20
- 2 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung
4. Anschlüsse:
4.1 Heuzun_Primäranschluss:
- links oder optional rechts, vertikal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
4.3 Trinkwasser_Anschluss:
- Anschluss vertikal nach unten mit 3/4"IG
4.4 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Die Festwertregelstation ist für Flächenheizungen geeignet. Hydraulisch wird die Station am Durchflussanzeiger der Heizkreise manuell abgeglichen. Im Comfort-Aufputzschrank komplett in weiß RAL 9016 mit einer Bautiefe von 125 mm ist eine Festwertregelgruppe mit integrierten Festwertregelkopf 20-50°C und geregelter Pumpe verbaut. Ein Edelstahlverteiler mit absperrbaren und regulierbaren Durchflussanzeigern 0-3 l/min im Vorlaufbalken und Thermostatventileinsätzen (M30x1,5) im Rücklaufbalken ist schallentkoppelt montiert. Eine vertikale Anschlussgarnitur mit Wärmezählervorbereitung 3/4" Länge 110 mm und Fühleranschluss 5-5,2 M10x1 im Vor- und Rücklaufkugelhahn ist montiert. Zusätzlich müssen Stellantriebe und Klemmleiste bauseits nachgerüstet werden. In der Station ist eine Wasserzählervorbereitung 3/4" AG Länge 110 mm mit Absperrungen für kaltes und warmes Trinkwasser montiert.
Für die Funktion der Station müssen Stellantriebe montiert werden.
strawa Comfort Regelstation FBR-63-V-W2-WMZ-CA 5 Hkr.
1. Beschreibung:
Regelstation für Flächenheizung mit Festwertregelung 20-50 ° C, im Aufputzschrank montierte Regelgruppe mit Umwälzpumpe, Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), vertikale Anschlussgarnitur mit Wärmezählerverrohrung und Wasserzählereinbaustrecke für Trinkwasser kalt und warm, Platzhaltung für Klemmleiste und Stellantriebe
2. Technische Daten:
- ausreichend für ca. 200 m² beheizte Fläche, abhängig vom Wärmebedarf
- max. Volumenstrom: 2,14 m³/h
- max. Primär-Betriebstemperatur: 80 ° C
- max. Sekundär-Betriebstemperatur: 20-50 ° C
- max. Betriebsdruck: 4 bar
3. Bauteile:
3.1 Regelgruppe:
- Regelventil mit Tauchfühler einstellbar von 20-50 ° C, Temperaturbegrenzer voreingestellt auf 60 ° C
- Beimischung aus Sekundärkreislauf über Regulierventil, Thermometer 20-60 ° C
- Pumpe Wilo Para 15-130/6-43/SC-12, Rückschlagventil im Sekundärkreis
3.2 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Einzelwandhalter
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3. Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 1x 90° Winkelanschlussstück im Rücklauf
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
4. Schrank:
- Comfort-AP-Schrank CA
- höhenverstellbare Füße bis 130 mm
- kompletter Schrank mit Stecktür in Weiß RAL 9016 und Drehriegel
- Tiefe: 125 mm
- Höhe: 710-840 mm
- Höhe von OK FFB: 710 mm
5. Wasserzählereinbaustrecke:
- W2 für Trinkwasser kalt und warm
- 4 Stück DVGW-Kugelhähne DN 20
- 2 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung
4. Anschlüsse:
4.1 Heuzun_Primäranschluss:
- links oder optional rechts, vertikal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
4.3 Trinkwasser_Anschluss:
- Anschluss vertikal nach unten mit 3/4"IG
4.4 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden

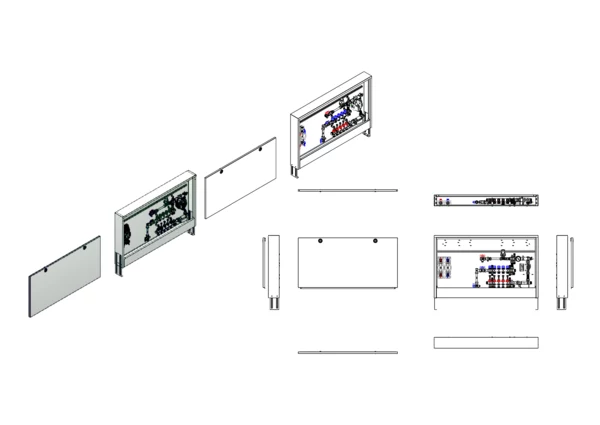

Abmessung (Breite x Höhe x Tiefe): 1182 x 710 x 125 mm
Gewicht: 29,888 kg
EAN: 4061323083374
Warennummer: 84198998
Artikelnummer: 5303402305
Warengruppe: 530
URL: https://www.strawa.com/produkt/5303402305
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Comfort Regelstation
FBR-63-V-W2-WMZ-CA 5 Hkr.
BxHxT: 1182 x 710 x 125 mm
Festwertregelung 20-50 Grad Celsius mit
Pumpe Wilo Para 15-130/6-43/SC-12,
vertikale Anschlussgarnitur mit
Wärmezählervorbereitung, Verteiler mit
Durchflussanzeiger 0-3 l/min im
Vorlaufbalken und
Thermostatventileinsatz M30x1,5 im
Rücklaufbalken, Wasserzählerstrecken
Trinkwasser kalt und warm,
Comfort-Aufputz-Schrank in RAL 9016
EAN: 4061323083374
Artikelnummer: 5303402305
Warengruppe: 530
Warennummer: 84198998
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323083374
Listenpreis1.719,90 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84198998
Standardversand (Tage)3
Elektrische BestandteileJa
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)1182
Höhe (mm)710
Tiefe (mm)125
Gewicht (kg)28,725
Verpackungsabmessungen
Breite (mm)770
Höhe (mm)135
Tiefe (mm)1220
Gewicht (kg)29,87
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Nein
Werkstoff rostfreier Stahl
Position primärer Anschluss unten
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) -
Max. Heizleistung (bei Primär dT = 20K) 20,9 kW
Mediumtemperatur (Dauerbetrieb) 30 - 80 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 4 bar
Mit Mischventil Ja
Erweiterbar Nein
Max. Anzahl zusätzlicher Heizkreise 0
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Ja
Mit Rückschlagklappe Ja
Mit Umwälzpumpe Ja
Art der Pumpe (interne Pumpe) AC
Druckstufe Artikel PN 4
Mit Regler Nein
Hydraulischer Abgleich statisch
Volumenstrommessung analog
Mit Thermometer Ja
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Ja
Mit Manometer Nein
Mit Füll-/Entleerungshahn Ja
Anzahl der Gruppen sekundär 5
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung 0 - 180 l/h
Mit thermischem Stellantrieb Nein
Hublänge Antrieb 4 mm
Mit Keramikventil Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 1182 mm
Höhe 710 mm
Tiefe 125 mm
Mit Umbau Ja
