strawa Comfort Kompakt-Regelstation
FBR-18-HT1-H-C69 11 Hkr.
strawa Comfort Kompakt-Regelstation FBR-18-HT1-H-C69 11 Hkr. BxHxT: 1025 x 760 x 110 mm Festwert 20-50°C mit Pumpe, 1x Hochtemperaturabgang, horz. AG o. WMZ, Verteiler m. DFA min/max + THV für EGO, Comfort-UP-Schrank m. Frontbl. RAL 9016
Artikelnummer: 5312100411
Listenpreis: 1.693,50 €
strawa Comfort Kompakt-Regelstation FBR-18-HT1-H-C69 11 Hkr.
im Comfort-UP-Schrank 110-150 mm
/produktgruppe/im-comfort-up-schrank-110-150-mm-10
5312100411
Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

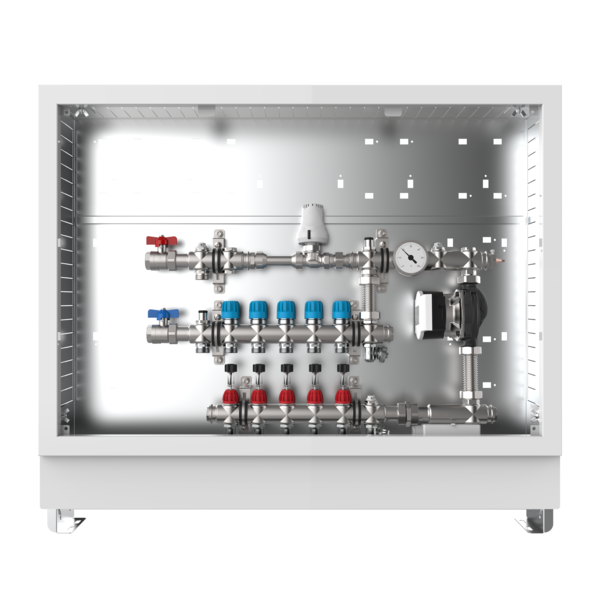

strawa Comfort Kompakt-Regelstation FBR-18-HT1-H-C69 11 Hkr.
1. Beschreibung:Kompakt-Regelstation für Flächenheizung mit Festwertregelung 20-50 ° C und Hochtemperaturabgang für statische Heizfläche (z.B. Badheizkörper), im Unterputzschrank montierte Regelgruppe mit Umwälzpumpe, Edelstahlverteiler mit absperrbarem Durchflussanzeigern und Ventileinsätzen für EGO-Schnellverschluss, horizontale Anschlussgarnitur ohne Wärmezählerverrohrung, Platzhaltung für Wasserzählerstrecken, Klemmleiste und EGO-Regelantriebe
Die Regelstation gewährleistet über das EGO-System den vollautomatischen hydraulischen Abgleich der Heizkreise in der Station. Das EGO-System besteht aus Anschlussverteiler e-class 18 (in Station montiert) und für jeden Heizkreis ein intelligenter autonomer elektrothermischer EGO-Regelantrieb (nicht im Lieferumfang)
2. Technische Daten:
- ausreichend für ca. 200 m² beheizte Fläche, abhängig vom Wärmebedarf
- max. Volumenstrom: 2,14 m³/h
- max. Primär-Betriebstemperatur: 80 ° C
- max. Sekundär-Betriebstemperatur: 20-50 ° C
- max. Betriebsdruck: 4 bar
3. Bauteile:
3.1 Hochtemperaturabgang:
- HT1: ein Hochtemperaturabgang
- Rücklaufanschluss mit Regulierventil
3.2 Regelgruppe:
- Regelventil mit Tauchfühler einstellbar von 20-50 ° C, Temperaturbegrenzer voreingestellt auf 60 ° C
- Beimischung aus Sekundärkreislauf über Regulierventil, Thermometer 20-60 ° C
- Pumpe Wilo Para 15-130/6-43/SC-12, Rückschlagventil im Sekundärkreis
3.3 Anschlussverteiler:
- Anschlussverteiler e-class 18
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min. / max. (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Schnellverschluss (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.4 Anschlussgarnitur:
- 2 Stück Kugelhahn DN 20

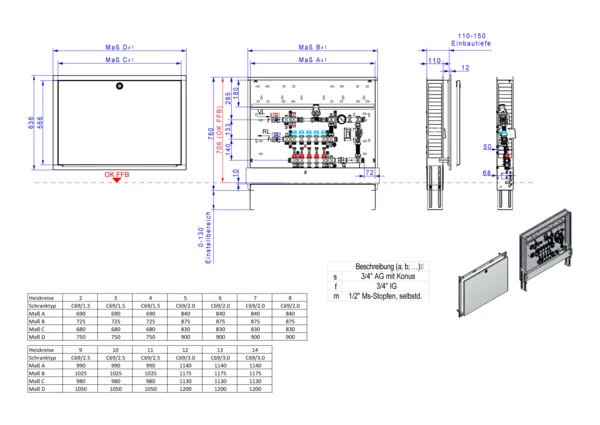

3.5 Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm
- höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- links oder optionl rechts, horizontal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Die Festwertregelstation mit Hochtemperaturabgang ist für Flächenheizungen und der zusätzlichen Versorgung einer statischen Heizfläche, wie z.B. einem Badheizkörper, geeignet. Hydraulisch wird die Station über das EGO-System automatisch an jedem Heizkreis abgeglichen. Das EGO-System besteht aus dem montierten Anschlussverteiler e-class 18 und montierten EGO-Regelantrieben pro Heizkreise. Die EGO-Regelantriebe sind in der Station nicht enthalten und müssen separat bestellt werden. Im Comfort-Unterputzschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 110-150 mm ist ein Hochtemperaturabgang für die statische Heizflächen und die Festwertregelgruppe mit integrierten Festwertregelkopf 20-50°C und geregelter Pumpe verbaut. Ein Edelstahlverteiler mit absperrbaren Durchflussanzeigern min/max. im Vorlaufbalken und Thermostatventileinsätzen mit EGO-Schnellverschlussaufnahme im Rücklaufbalken ist schallentkoppelt montiert. Eine horizontale Anschlussgarnitur ohne Wärmezählervorbereitung ist montiert. Zusätzlich müssen EGO-Regelantriebe und Klemmleiste bauseits nachgerüstet werden.
Verwendung nur in Verbindung mit EGO-Regelantrieben mit Schnellverschluss.
Die Durchflussanzeiger müssen voll geöffent werden.
strawa Comfort Kompakt-Regelstation FBR-18-HT1-H-C69 11 Hkr.
1. Beschreibung:
Kompakt-Regelstation für Flächenheizung mit Festwertregelung 20-50 ° C und Hochtemperaturabgang für statische Heizfläche (z.B. Badheizkörper), im Unterputzschrank montierte Regelgruppe mit Umwälzpumpe, Edelstahlverteiler mit absperrbarem Durchflussanzeigern und Ventileinsätzen für EGO-Schnellverschluss, horizontale Anschlussgarnitur ohne Wärmezählerverrohrung, Platzhaltung für Wasserzählerstrecken, Klemmleiste und EGO-Regelantriebe
Die Regelstation gewährleistet über das EGO-System den vollautomatischen hydraulischen Abgleich der Heizkreise in der Station. Das EGO-System besteht aus Anschlussverteiler e-class 18 (in Station montiert) und für jeden Heizkreis ein intelligenter autonomer elektrothermischer EGO-Regelantrieb (nicht im Lieferumfang)
2. Technische Daten:
- ausreichend für ca. 200 m² beheizte Fläche, abhängig vom Wärmebedarf
- max. Volumenstrom: 2,14 m³/h
- max. Primär-Betriebstemperatur: 80 ° C
- max. Sekundär-Betriebstemperatur: 20-50 ° C
- max. Betriebsdruck: 4 bar
3. Bauteile:
3.1 Hochtemperaturabgang:
- HT1: ein Hochtemperaturabgang
- Rücklaufanschluss mit Regulierventil
3.2 Regelgruppe:
- Regelventil mit Tauchfühler einstellbar von 20-50 ° C, Temperaturbegrenzer voreingestellt auf 60 ° C
- Beimischung aus Sekundärkreislauf über Regulierventil, Thermometer 20-60 ° C
- Pumpe Wilo Para 15-130/6-43/SC-12, Rückschlagventil im Sekundärkreis
3.3 Anschlussverteiler:
- Anschlussverteiler e-class 18
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min. / max. (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Schnellverschluss (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.4 Anschlussgarnitur:
- 2 Stück Kugelhahn DN 20
3.5 Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm
- höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- links oder optionl rechts, horizontal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Abmessung (Breite x Höhe x Tiefe): 1050 x 775 x 122 mm
Gewicht: 29,182 kg
EAN: 4061323100323
Warennummer: 84198998
Artikelnummer: 5312100411
Warengruppe: 531
URL: https://www.strawa.com/produkt/5312100411
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Comfort Kompakt-Regelstation
FBR-18-HT1-H-C69 11 Hkr.
BxHxT: 1025 x 760 x 110 mm
Festwertregelung 20-50 Grad Celsius mit
Pumpe Wilo Para 15-130/6-43/SC-12, 1x
Hochtemperaturabgang, horizontale
Anschlussgarnitur ohne
Wärmezählerverrohrung, Verteiler mit
Durchflussanzeiger min/max im
Vorlaufbalken und
Thermostatventileinsatz für EGO-Aufnahme
im Rücklaufbalken,
Comfort-Unterputz-Schrank mit
Frontblende RAL 9016
EAN: 4061323100323
Artikelnummer: 5312100411
Warengruppe: 531
Warennummer: 84198998
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323100323
Listenpreis1.693,50 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84198998
Standardversand (Tage)3
Elektrische BestandteileJa
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)1050
Höhe (mm)775
Tiefe (mm)122
Gewicht (kg)28,728
Verpackungsabmessungen
Breite (mm)785
Höhe (mm)165
Tiefe (mm)1070
Gewicht (kg)30,778
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Nein
Werkstoff rostfreier Stahl
Position primärer Anschluss links
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) -
Max. Heizleistung (bei Primär dT = 20K) 49,8 kW
Mediumtemperatur (Dauerbetrieb) 30 - 80 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 4 bar
Mit Mischventil Ja
Erweiterbar Nein
Max. Anzahl zusätzlicher Heizkreise 0
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Ja
Mit Rückschlagklappe Ja
Mit Umwälzpumpe Ja
Art der Pumpe (interne Pumpe) AC
Druckstufe Artikel PN 4
Mit Regler Nein
Hydraulischer Abgleich dynamisch
Volumenstrommessung analog
Mit Thermometer Ja
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Ja
Mit Manometer Nein
Mit Füll-/Entleerungshahn Ja
Anzahl der Gruppen sekundär 12
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung 0 - 180 l/h
Mit thermischem Stellantrieb Nein
Hublänge Antrieb 4 mm
Mit Keramikventil Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 1025 mm
Höhe 760 mm
Tiefe 110 mm
Mit Umbau Ja
