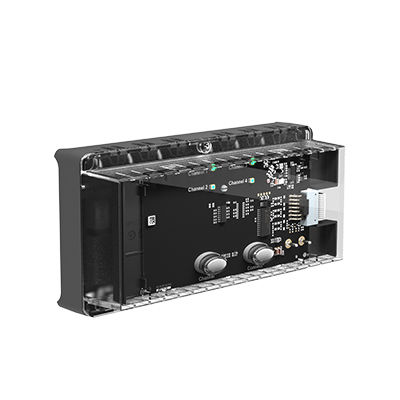

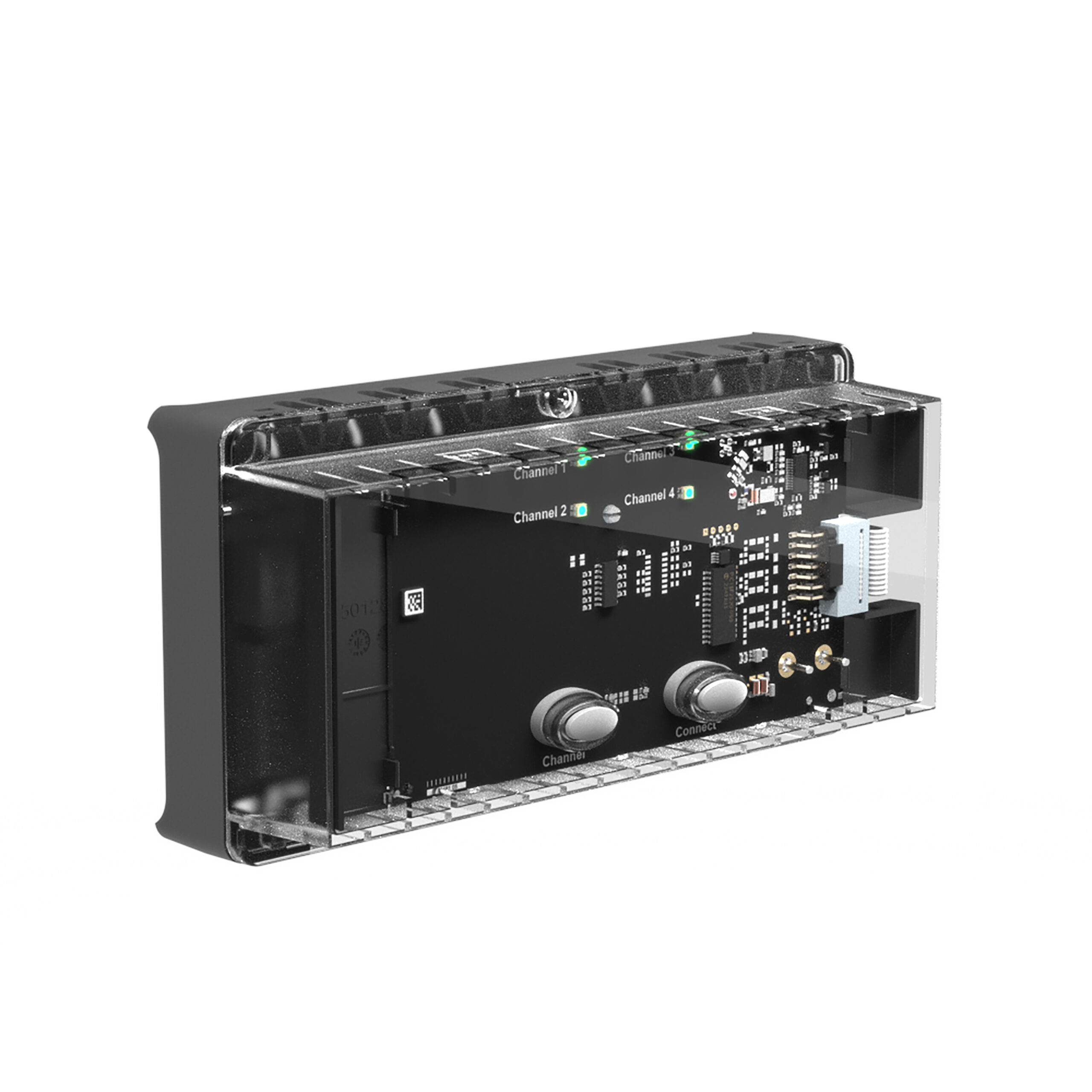

strawa Funkempfänger – Klemmleiste
4 Kanal

strawa Funkempfänger - Klemmleiste 4 Kanal BxHxT: 197 x 90 x 55 mm

Kategorie: Regelungs- und Elektrokomponenten Klemmleisten

Artikelnummer: 55-005102

Listenpreis: 484,50 €

strawa Funkempfänger – Klemmleiste 4 Kanal

1. Beschreibung:
Funk-Heizungsaktor zur Montage im Heizkreisverteiler, 4-Kanal, IP20
Funkaktoren (Funk-Heizungsregler), die in Verbindung mit alre-Funk-Raumtemperatursensoren eine Einzelraum-Temperaturregelung verwirklichen.
Anwendung überwiegend im Sanierungsbereich oder bei Heizungsanlagenerweiterungen.
4-Kanal Funk-Temperaturaktor zur Montage im Heizkreisverteiler. max. 4 Stellantriebe / Kanal direkt anschließbar, inklusive Pumpenmodul, eine Zeitzone je Kanal möglich, Master-Slave-Betrieb, Mittelwertbildung mit bis zu 8 Messstellen.
Das Oberteil kann zum Anlernen der Funksensoren in den einzelnen Räumen abgenommen werden.
Voraussetzung dafür ist die Verwendung einer optionalen, handelsüblichen 9V Batterie.
Durch die Kanalauswahl- und eine Anlerntaste kann das Anlernen der Sensoren sehr einfach durchgeführt werden
2. Technische Daten:
- Versorgungsspannung: 230V~
- Ausgänge Ventile: 1 Relais-Schließerkontakt je Kanal, Potential 230V AC Typ 1.C
- Schaltvermögen: max. 11 thermoelektrische Ventilantriebe 230V AC
- Ausgang Pumpe: 1 Relais-Schließerkontakt, Potential 230V AC, Typ 1.C
- Schaltvermögen: 180VA
- Anschluss: Federsteckklemmen 0,5 …1,5 mm²
- Max. Leistungsaufnahme:3,5W (5VA)
- Interne Sicherung: T3.15 A / 250 V, Einbaumaß Ø 5 × 20 mm, Achtung! Die Gerätesicherung sichert ebenfalls die Stromkreise der Pumpe und der Ventilantriebe.
- Regelbereich: 5 … 30°C
- Schaltdifferenz: ca. 0,5K
- Empfangsfrequenz: 868,3 MHz
- zul. Umgebungstemp.: -10 … +50°C
- zul. Lagertemperatur: -20 … +70°C
- zul. Feuchte: max. 95%, nicht betauend
- Notlaufbetrieb: 30% Einschaltdauer (ED 30%)
- Abmessungen (HxBxT): 100 x 197 x 62 mm
- Installationsbatterie: 9V Block, nicht im Lieferumfang enthalten
- Schutzklasse: II
- Schutzart: IP20
- Verschmutzungsgrad: 2
- Bemessungsstoßspannung: 4000 V
- Energieeffizienzklasse: I (Beitrag zur jahreszeitbedingten Raumheizungs-Energieeffizienz 1 %)
3. Montageart:
- mittels Schrauben auf eine Wand oder mittels Magnetfüßen auf magnetischem Untergrund,
- Tragschienenmontage (EN 60715)
Alre: HTFRL-214.240
made by alre

4-Kanal Funk-Temperaturaktor zur Montage im Heizkreisverteiler, max. 4 Stellantriebe / Kanal direkt anschließbar, inklusive Pumpenmodul, eine Zeitzone je Kanal möglich, Master-Slave-Betrieb, Mittelwertbildung mit bis zu 8 Messstellen.
Das Oberteil kann zum Anlernen der Funksensoren in den einzelnen Räumen abgenommen werden. Voraussetzung dafür ist die Verwendung einer optionalen, handelsüblichen 9V Batterie. Durch die Kanalauswahl- und eine Anlerntaste kann das Anlernen der Räume (b@home) bzw. der Sensoren sehr einfach durchgeführt werden.

strawa Funkempfänger - Klemmleiste 4 Kanal

1. Beschreibung:
Funk-Heizungsaktor zur Montage im Heizkreisverteiler, 4-Kanal, IP20
Funkaktoren (Funk-Heizungsregler), die in Verbindung mit alre-Funk-Raumtemperatursensoren eine Einzelraum-Temperaturregelung verwirklichen.
Anwendung überwiegend im Sanierungsbereich oder bei Heizungsanlagenerweiterungen.
4-Kanal Funk-Temperaturaktor zur Montage im Heizkreisverteiler. max. 4 Stellantriebe / Kanal direkt anschließbar, inklusive Pumpenmodul, eine Zeitzone je Kanal möglich, Master-Slave-Betrieb, Mittelwertbildung mit bis zu 8 Messstellen.
Das Oberteil kann zum Anlernen der Funksensoren in den einzelnen Räumen abgenommen werden.
Voraussetzung dafür ist die Verwendung einer optionalen, handelsüblichen 9V Batterie.
Durch die Kanalauswahl- und eine Anlerntaste kann das Anlernen der Sensoren sehr einfach durchgeführt werden
2. Technische Daten:
- Versorgungsspannung: 230V~
- Ausgänge Ventile: 1 Relais-Schließerkontakt je Kanal, Potential 230V AC Typ 1.C
- Schaltvermögen: max. 11 thermoelektrische Ventilantriebe 230V AC
- Ausgang Pumpe: 1 Relais-Schließerkontakt, Potential 230V AC, Typ 1.C
- Schaltvermögen: 180VA
- Anschluss: Federsteckklemmen 0,5 …1,5 mm²
- Max. Leistungsaufnahme:3,5W (5VA)
- Interne Sicherung: T3.15 A / 250 V, Einbaumaß Ø 5 × 20 mm, Achtung! Die Gerätesicherung sichert ebenfalls die Stromkreise der Pumpe und der Ventilantriebe.
- Regelbereich: 5 … 30°C
- Schaltdifferenz: ca. 0,5K
- Empfangsfrequenz: 868,3 MHz
- zul. Umgebungstemp.: -10 … +50°C
- zul. Lagertemperatur: -20 … +70°C
- zul. Feuchte: max. 95%, nicht betauend
- Notlaufbetrieb: 30% Einschaltdauer (ED 30%)
- Abmessungen (HxBxT): 100 x 197 x 62 mm
- Installationsbatterie: 9V Block, nicht im Lieferumfang enthalten
- Schutzklasse: II
- Schutzart: IP20
- Verschmutzungsgrad: 2
- Bemessungsstoßspannung: 4000 V
- Energieeffizienzklasse: I (Beitrag zur jahreszeitbedingten Raumheizungs-Energieeffizienz 1 %)
3. Montageart:
- mittels Schrauben auf eine Wand oder mittels Magnetfüßen auf magnetischem Untergrund,
- Tragschienenmontage (EN 60715)
Alre: HTFRL-214.240
made by alre

Abmessung (Breite x Höhe x Tiefe): 197 x 100 x 62 mm
Gewicht: 0,4 kg
EAN: 4061323030736
Warennummer: 90329000
Artikelnummer: 55-005102
Warengruppe: 55
URL: https://www.strawa.com/produkt/55-005102

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 444 Niederspannungsinstallationsanlagen
Leistungsbereich STLB-Bau (2021-04) 070 Gebäudeautomation

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Funkempfänger - Klemmleiste
4 Kanal
BxHxT: 197 x 100 x 62 mm

EAN: 4061323030736
Artikelnummer: 55-005102
Warengruppe: 55
Warennummer: 90329000

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323030736

Listenpreis484,50 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer90329000

Standardversand (Tage)3

Batteriegewicht (kg)0

Artikelabmessungen

Breite (mm)197

Höhe (mm)100

Tiefe (mm)62

Gewicht (kg)0,4

Verpackungsabmessungen

Breite (mm)195

Höhe (mm)85

Tiefe (mm)380

Gewicht (kg)0,575

Merkmale

Klassifizierung ETIM 9

Geeignet für Dimmer Nein

Geeignet für Pulsdrücker Nein

Geeignet für Rollladenschalter Nein

Geeignet für Jalousieschalter Nein

Geeignet für Jalousie-/Rollladenschalter Nein

Geeignet für Schalter Ja

Im Gehäuse Ja

Im Röhrensockelgehäuse Nein

Als Modul/Platine Nein

Stromversorgung 230 V AC

Leistungsaufnahme -

Tast-Betrieb Nein

Schalt-Betrieb Ja

Mit Funkhandsender Nein

Mit Funkcodiergerät Nein

Mit Funktaster Nein

Anzahl der Relais 5

Montageart Aufputz

Werkstoff Kunststoff

Werkstoffgüte Thermoplast

Halogenfrei -

Oberflächenschutz unbehandelt

Ausführung der Oberfläche matt

Befestigungsart Befestigung mit Schraube

Farbe grau

RAL-Nummer (ähnlich) 7035

Transparent Nein

Geeignet für Schutzart (IP) IP20

Schutzart (NEMA) 2

Funkfrequenz 868,3 MHz

Modulation -

Rollingcode-System -

Codelänge (Bit) -

Anzahl der Befehle -

Kompatibel mit Apple HomeKit Nein

Kompatibel mit Google Assistant Nein

Kompatibel mit Amazon Alexa Nein

IFTTT-Unterstützung verfügbar Nein

Downloads

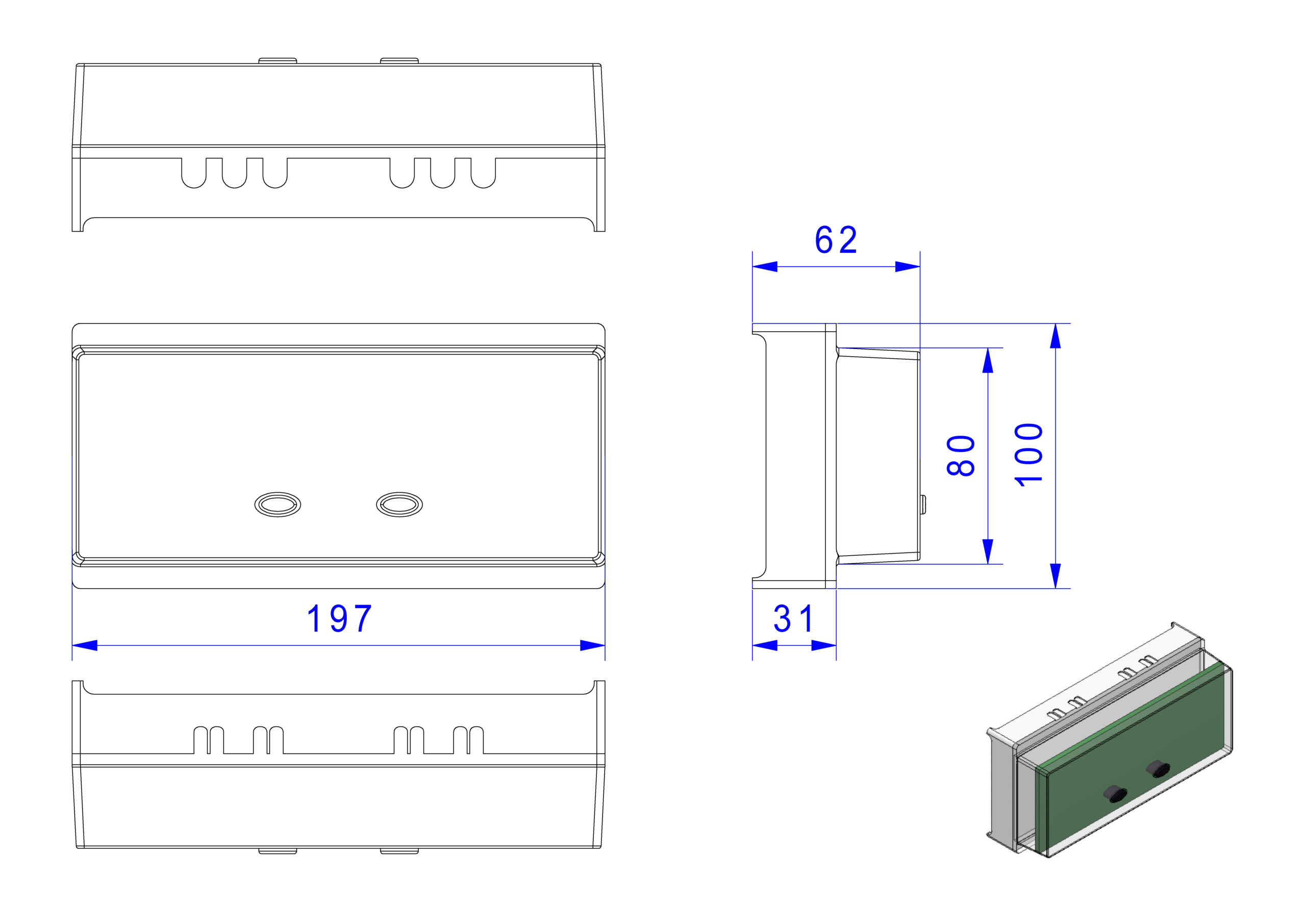

Vermaßtes Bild (Strichzeichnung)

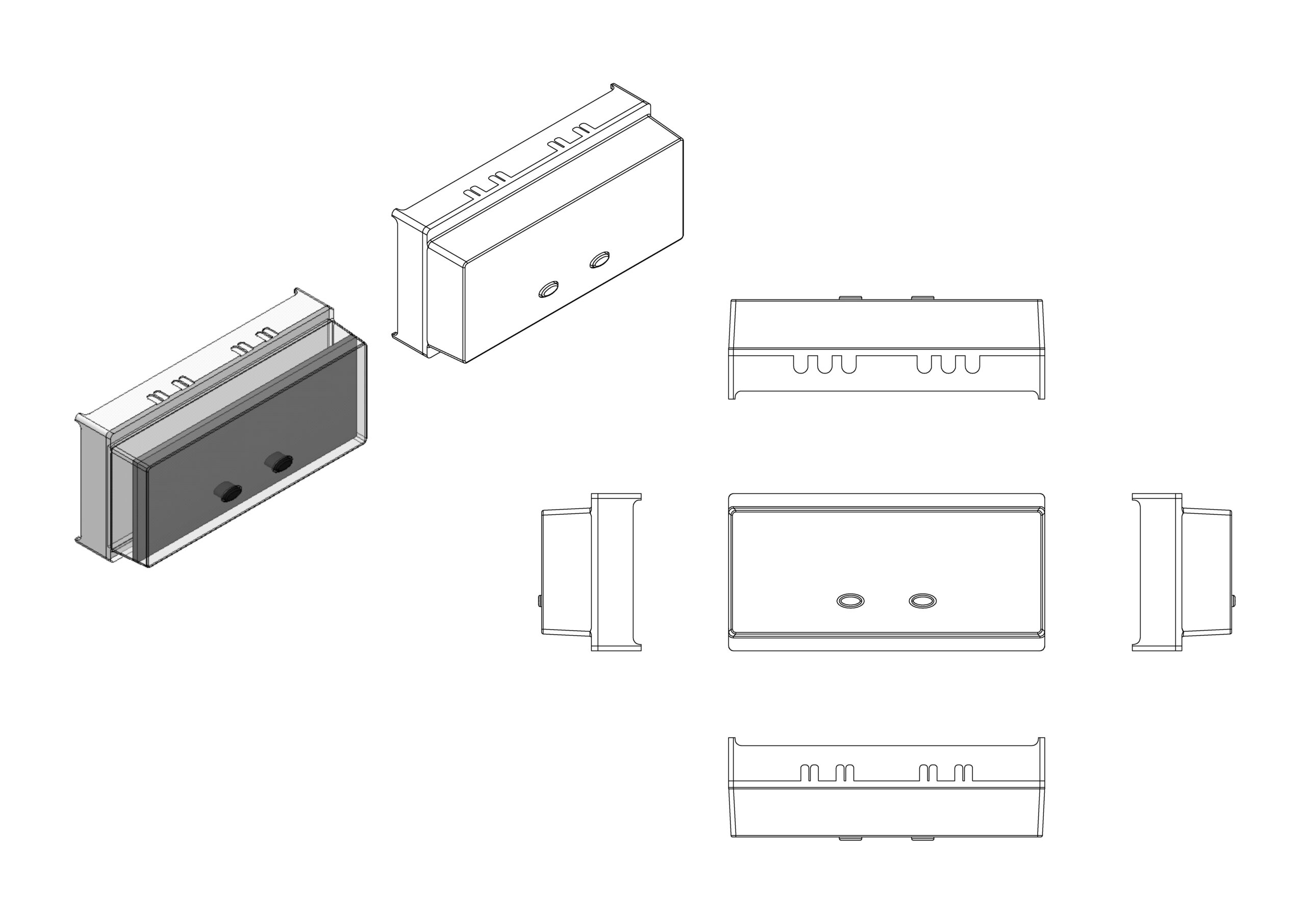

Strichzeichnung

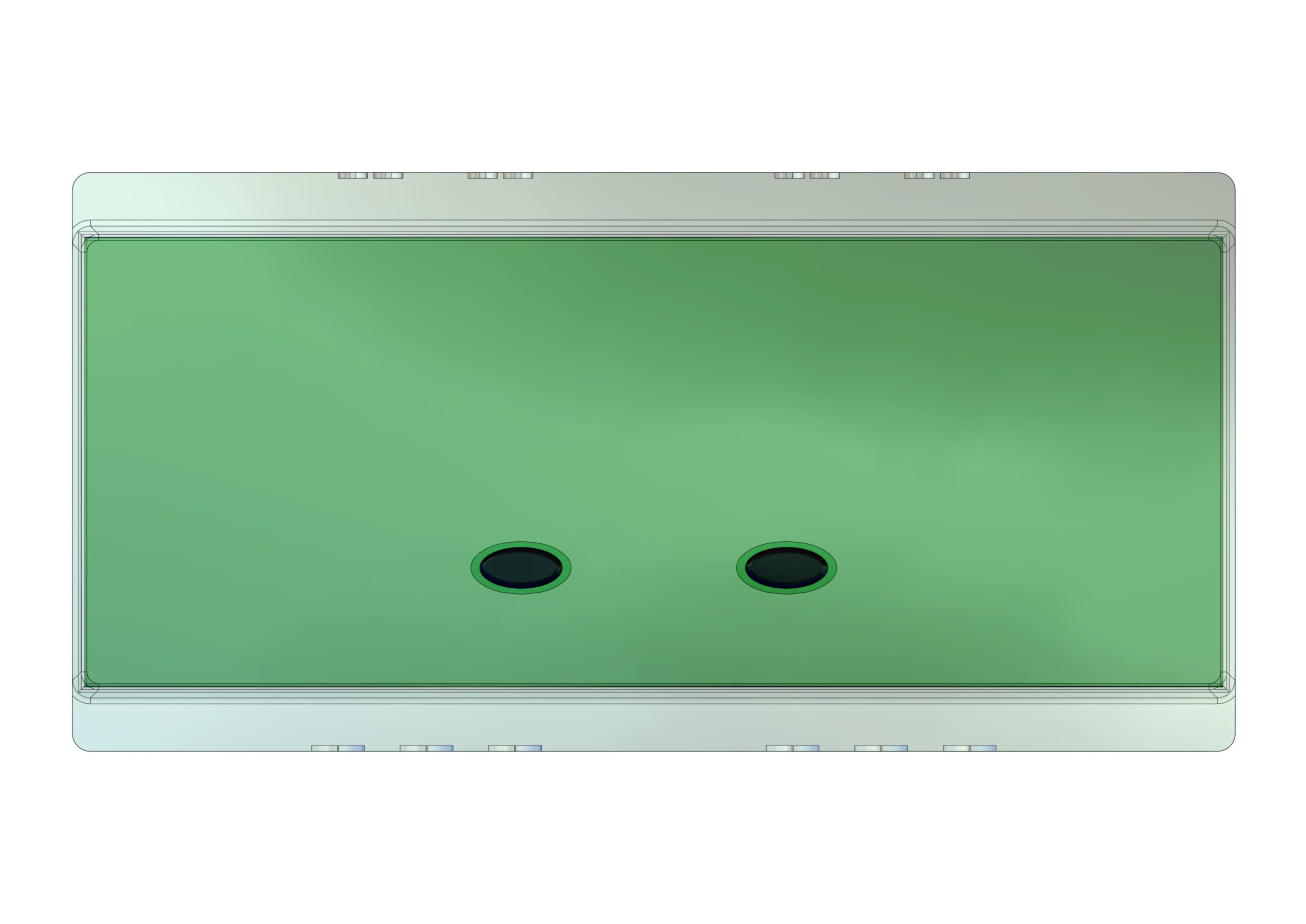

3D-Bild
