strawa Funkempfänger – Klemmleiste
8 Kanal

strawa Funkempfänger - Klemmleiste 8 Kanal BxHxT: 255 x 90 x 55 mm

Kategorie: Regelungs- und Elektrokomponenten Klemmleisten

Artikelnummer: 55-005103

Listenpreis: 578,20 €

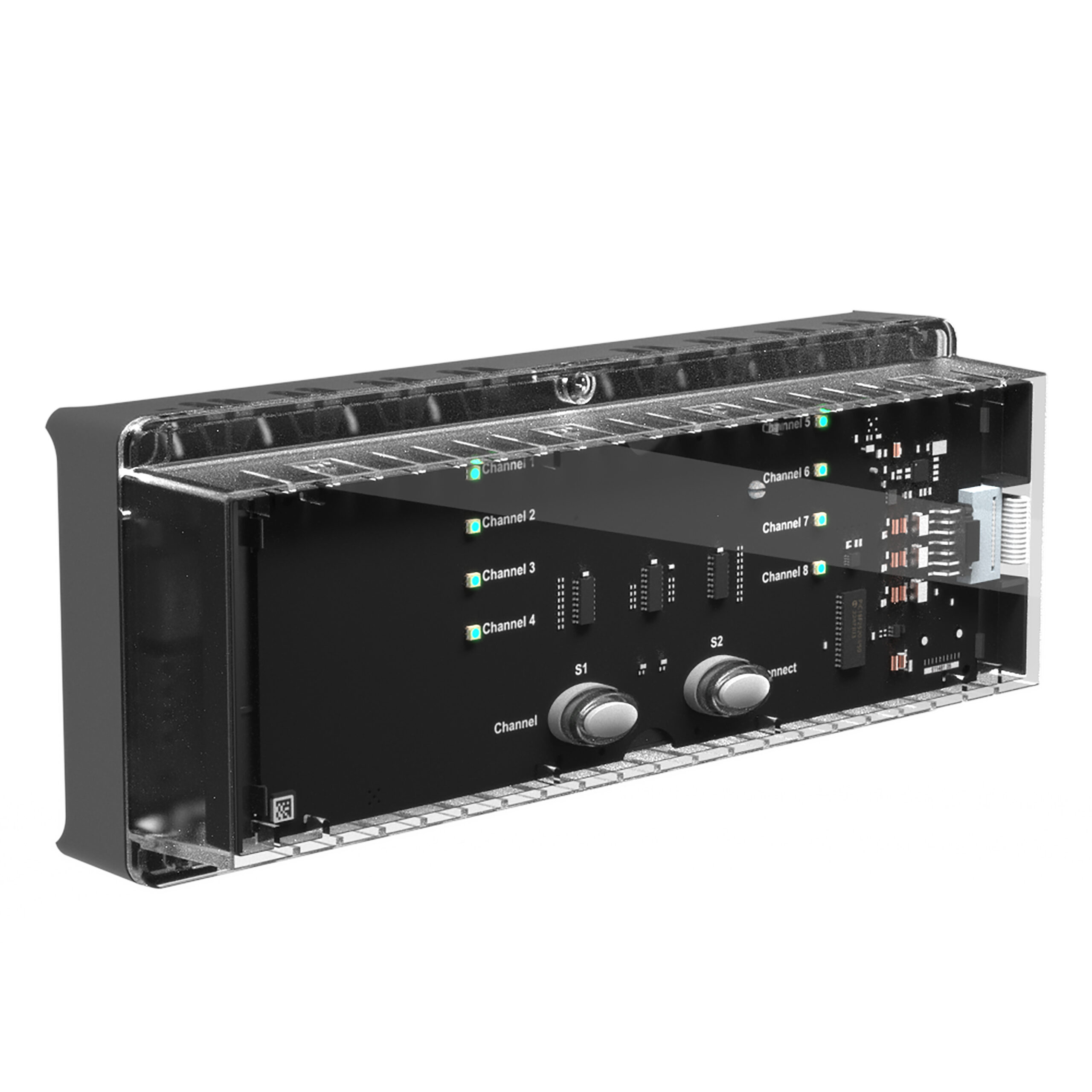

strawa Funkempfänger – Klemmleiste 8 Kanal

1. Beschreibung:
Funk-Heizungsaktor zur Montage im Heizkreisverteiler, 8-Kanal, IP20
Funkaktoren (Funk-Heizungsregler), die in Verbindung mit alre-Funk-Raumtemperatursensoren eine Einzelraum-Temperaturregelung verwirklichen.
Anwendung überwiegend im Sanierungsbereich oder bei Heizungsanlagenerweiterungen.
8-Kanal Funk-Temperaturaktor zur Montage im Heizkreisverteiler. max. 4 Stellantriebe / Kanal direkt anschließbar, inklusive Pumpenmodul, eine Zeitzone je Kanal möglich, Master-Slave-Betrieb, Mittelwertbildung mit bis zu 8 Messstellen.
Das Oberteil kann zum Anlernen der Funksensoren in den einzelnen Räumen abgenommen werden.
Voraussetzung dafür ist die Verwendung einer optionalen, handelsüblichen 9V Batterie.
Durch die Kanalauswahl- und eine Anlerntaste kann das Anlernen der Sensoren sehr einfach durchgeführt werden
2. Technische Daten:
- Versorgungsspannung: 230V~
- Ausgänge Ventile: 1 Relais-Schließerkontakt je Kanal, Potential 230V AC Typ 1.C
- Schaltvermögen: max. 20 thermoelektrische Ventilantriebe 230V AC
- Ausgang Pumpe: 1 Relais-Schließerkontakt, Potential 230V AC, Typ 1.C
- Schaltvermögen: 180VA
- Anschluss: Federsteckklemmen 0,5 …1,5 mm²
- Max. Leistungsaufnahme: 5W (7VA)
- Interne Sicherung: T3.15 A / 250 V, Einbaumaß Ø 5 × 20 mm, Achtung! Die Gerätesicherung sichert ebenfalls die Stromkreise der Pumpe und der Ventilantriebe.
- Regelbereich: 5 … 30°C
- Schaltdifferenz: ca. 0,5K
- Empfangsfrequenz: 868,3 MHz
- zul. Umgebungstemp.: -10 … +50°C
- zul. Lagertemperatur: -20 … +70°C
- zul. Feuchte: max. 95%, nicht betauend
- Notlaufbetrieb: 30% Einschaltdauer (ED 30%)
- Abmessungen (HxBxT): 100 x 255 x 62 mm
- Installationsbatterie: 9V Block, nicht im Lieferumfang enthalten
- Schutzklasse: II
- Schutzart: IP20
- Verschmutzungsgrad: 2
- Bemessungsstoßspannung: 4000 V
- Energieeffizienzklasse: I (Beitrag zur jahreszeitbedingten Raumheizungs-Energieeffizienz 1 %)
3. Montageart:
- mittels Schrauben auf eine Wand oder mittels Magnetfüßen auf magnetischem Untergrund,
- Tragschienenmontage (EN 60715)
Alre: HTFRL-316.225
made by alre

8-Kanal Funk-Temperaturaktor zur Montage im Heizkreisverteiler, max. 4 Stellantriebe / Kanal direkt anschließbar, inklusive Pumpenmodul, eine Zeitzone je Kanal möglich, Master-Slave-Betrieb, Mittelwertbildung mit bis zu 8 Messstellen, 4 Befestigungsschrauben für Wandmontage; Installationsmodus, Verbindungs- und Statuskontrolle, Verbindungsverlust, Lernmodus wird je Kanal angezeigt. Das Oberteil kann zum Anlernen der Funksensoren in den einzelnen Räumen abgenommen werden. Voraussetzung dafür ist die Verwendung einer optionalen, handelsüblichen 9V Batterie. Durch die Kanalauswahl- und eine Anlerntaste kann das Anlernen Räume (b@home) bzw. Sensoren sehr einfach durchgeführt werden.

strawa Funkempfänger - Klemmleiste 8 Kanal

1. Beschreibung:
Funk-Heizungsaktor zur Montage im Heizkreisverteiler, 8-Kanal, IP20
Funkaktoren (Funk-Heizungsregler), die in Verbindung mit alre-Funk-Raumtemperatursensoren eine Einzelraum-Temperaturregelung verwirklichen.
Anwendung überwiegend im Sanierungsbereich oder bei Heizungsanlagenerweiterungen.
8-Kanal Funk-Temperaturaktor zur Montage im Heizkreisverteiler. max. 4 Stellantriebe / Kanal direkt anschließbar, inklusive Pumpenmodul, eine Zeitzone je Kanal möglich, Master-Slave-Betrieb, Mittelwertbildung mit bis zu 8 Messstellen.
Das Oberteil kann zum Anlernen der Funksensoren in den einzelnen Räumen abgenommen werden.
Voraussetzung dafür ist die Verwendung einer optionalen, handelsüblichen 9V Batterie.
Durch die Kanalauswahl- und eine Anlerntaste kann das Anlernen der Sensoren sehr einfach durchgeführt werden
2. Technische Daten:
- Versorgungsspannung: 230V~
- Ausgänge Ventile: 1 Relais-Schließerkontakt je Kanal, Potential 230V AC Typ 1.C
- Schaltvermögen: max. 20 thermoelektrische Ventilantriebe 230V AC
- Ausgang Pumpe: 1 Relais-Schließerkontakt, Potential 230V AC, Typ 1.C
- Schaltvermögen: 180VA
- Anschluss: Federsteckklemmen 0,5 …1,5 mm²
- Max. Leistungsaufnahme: 5W (7VA)
- Interne Sicherung: T3.15 A / 250 V, Einbaumaß Ø 5 × 20 mm, Achtung! Die Gerätesicherung sichert ebenfalls die Stromkreise der Pumpe und der Ventilantriebe.
- Regelbereich: 5 … 30°C
- Schaltdifferenz: ca. 0,5K
- Empfangsfrequenz: 868,3 MHz
- zul. Umgebungstemp.: -10 … +50°C
- zul. Lagertemperatur: -20 … +70°C
- zul. Feuchte: max. 95%, nicht betauend
- Notlaufbetrieb: 30% Einschaltdauer (ED 30%)
- Abmessungen (HxBxT): 100 x 255 x 62 mm
- Installationsbatterie: 9V Block, nicht im Lieferumfang enthalten
- Schutzklasse: II
- Schutzart: IP20
- Verschmutzungsgrad: 2
- Bemessungsstoßspannung: 4000 V
- Energieeffizienzklasse: I (Beitrag zur jahreszeitbedingten Raumheizungs-Energieeffizienz 1 %)
3. Montageart:
- mittels Schrauben auf eine Wand oder mittels Magnetfüßen auf magnetischem Untergrund,
- Tragschienenmontage (EN 60715)
Alre: HTFRL-316.225
made by alre

Abmessung (Breite x Höhe x Tiefe): 255 x 100 x 62 mm
Gewicht: 0,68 kg
EAN: 4061323030743
Warennummer: 90329000
Artikelnummer: 55-005103
Warengruppe: 55
URL: https://www.strawa.com/produkt/55-005103

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 444 Niederspannungsinstallationsanlagen
Leistungsbereich STLB-Bau (2021-04) 070 Gebäudeautomation

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Funkempfänger - Klemmleiste
8 Kanal
BxHxT: 255 x 100 x 62 mm

EAN: 4061323030743
Artikelnummer: 55-005103
Warengruppe: 55
Warennummer: 90329000

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323030743

Listenpreis578,20 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer90329000

Standardversand (Tage)3

Batteriegewicht (kg)0

Artikelabmessungen

Breite (mm)255

Höhe (mm)100

Tiefe (mm)62

Gewicht (kg)0,68

Verpackungsabmessungen

Breite (mm)195

Höhe (mm)85

Tiefe (mm)380

Gewicht (kg)0,855

Merkmale

Klassifizierung ETIM 9

Geeignet für Dimmer Nein

Geeignet für Pulsdrücker Nein

Geeignet für Rollladenschalter Nein

Geeignet für Jalousieschalter Nein

Geeignet für Jalousie-/Rollladenschalter Nein

Geeignet für Schalter Ja

Im Gehäuse Ja

Im Röhrensockelgehäuse Nein

Als Modul/Platine Nein

Stromversorgung 230 V AC

Leistungsaufnahme -

Tast-Betrieb Nein

Schalt-Betrieb Ja

Mit Funkhandsender Nein

Mit Funkcodiergerät Nein

Mit Funktaster Nein

Anzahl der Relais 9

Montageart Aufputz

Werkstoff Kunststoff

Werkstoffgüte Thermoplast

Halogenfrei -

Oberflächenschutz unbehandelt

Ausführung der Oberfläche matt

Befestigungsart Befestigung mit Schraube

Farbe grau

RAL-Nummer (ähnlich) 7035

Transparent Nein

Geeignet für Schutzart (IP) IP20

Schutzart (NEMA) 2

Funkfrequenz 868,3 MHz

Modulation -

Rollingcode-System -

Codelänge (Bit) -

Anzahl der Befehle -

Kompatibel mit Apple HomeKit Nein

Kompatibel mit Google Assistant Nein

Kompatibel mit Amazon Alexa Nein

IFTTT-Unterstützung verfügbar Nein

Downloads

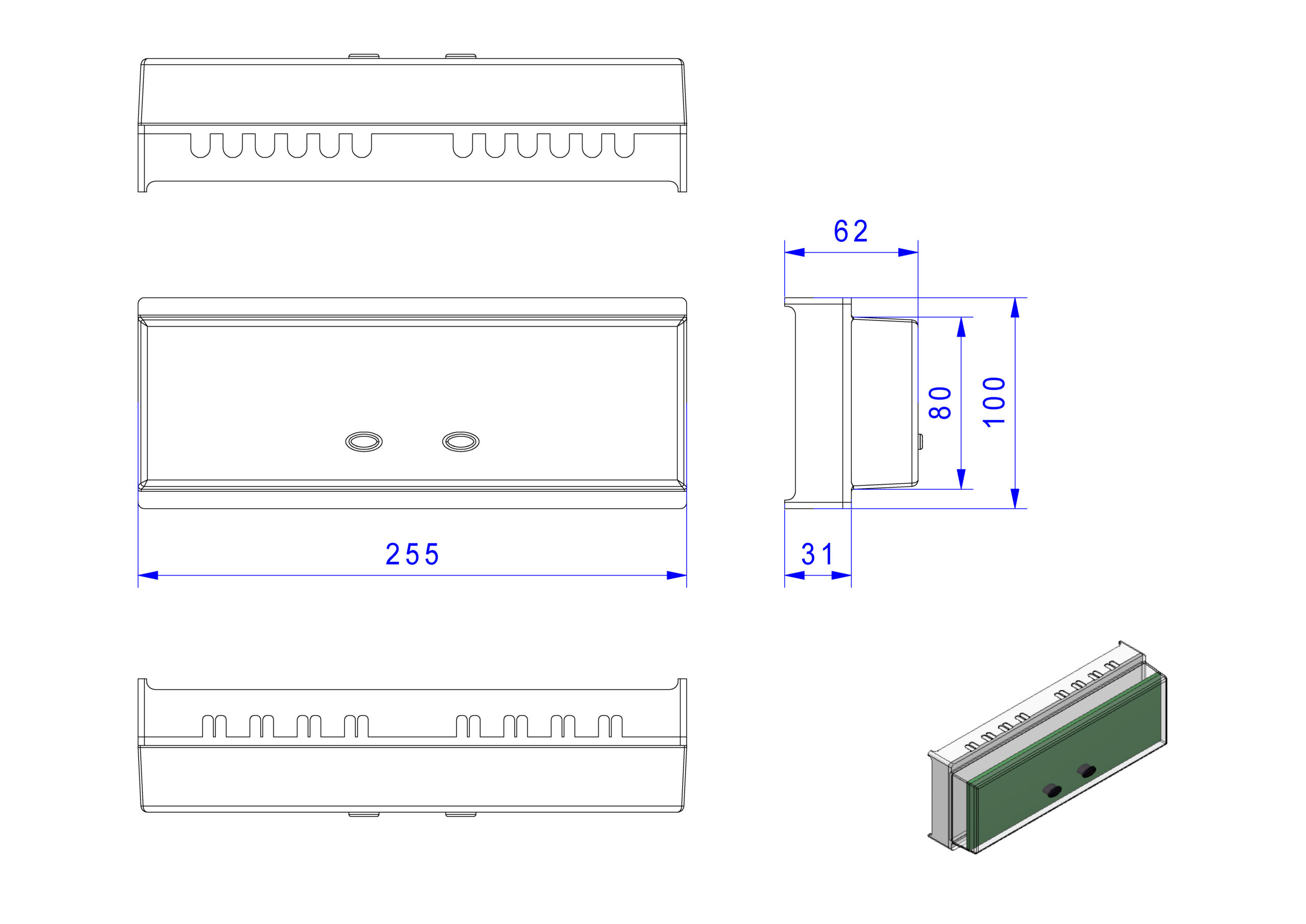

Vermaßtes Bild (Strichzeichnung)

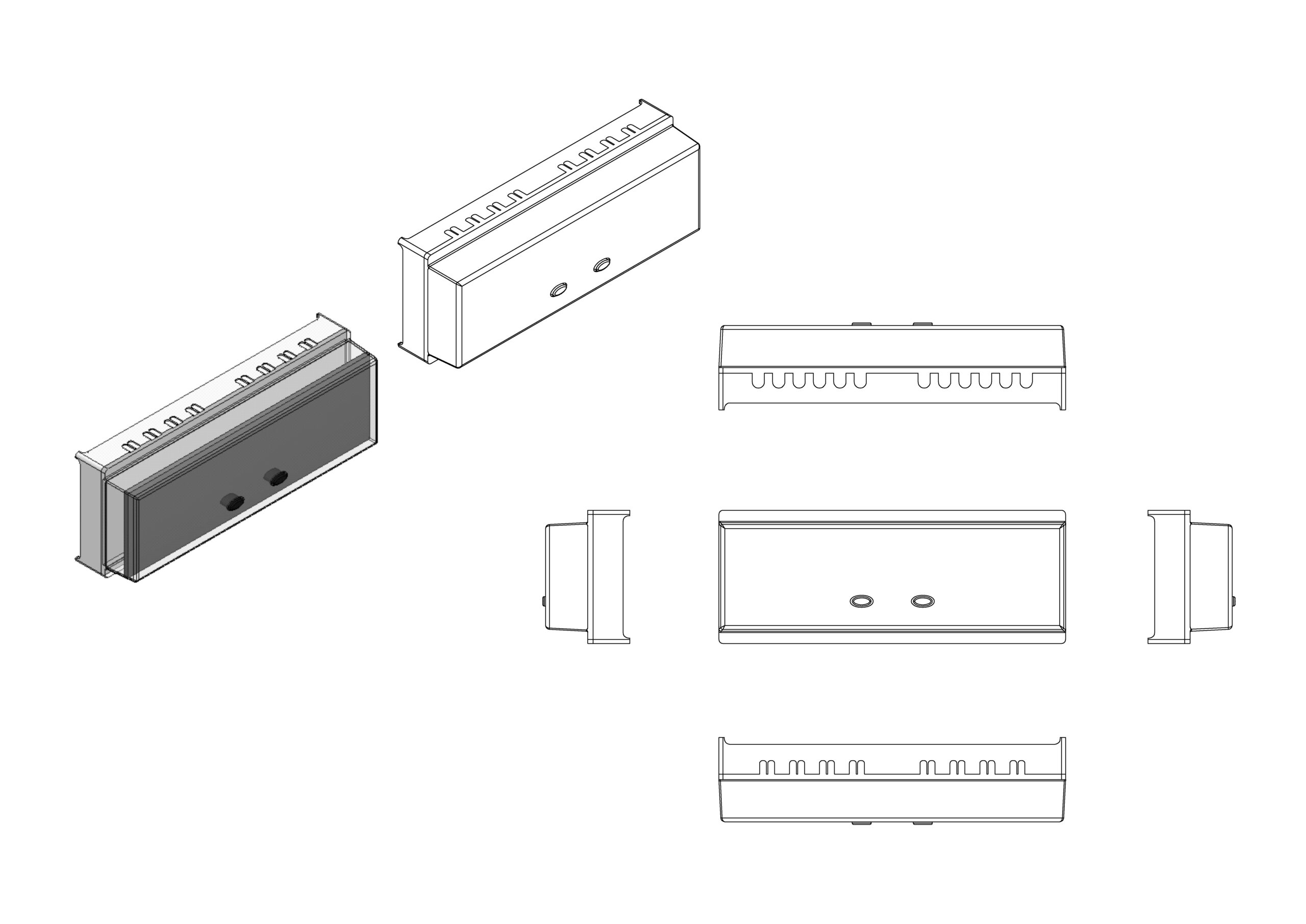

Strichzeichnung

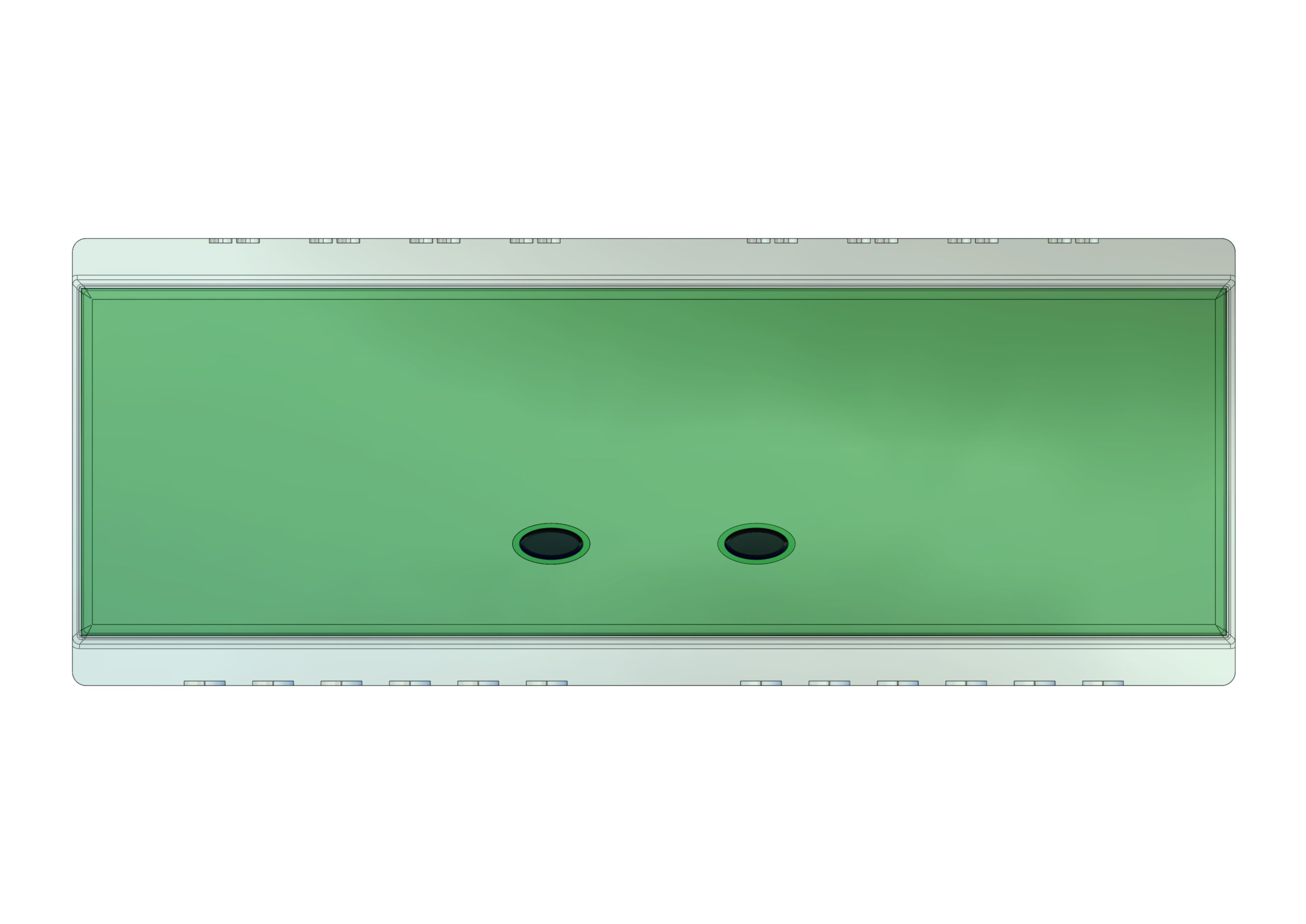

3D-Bild
