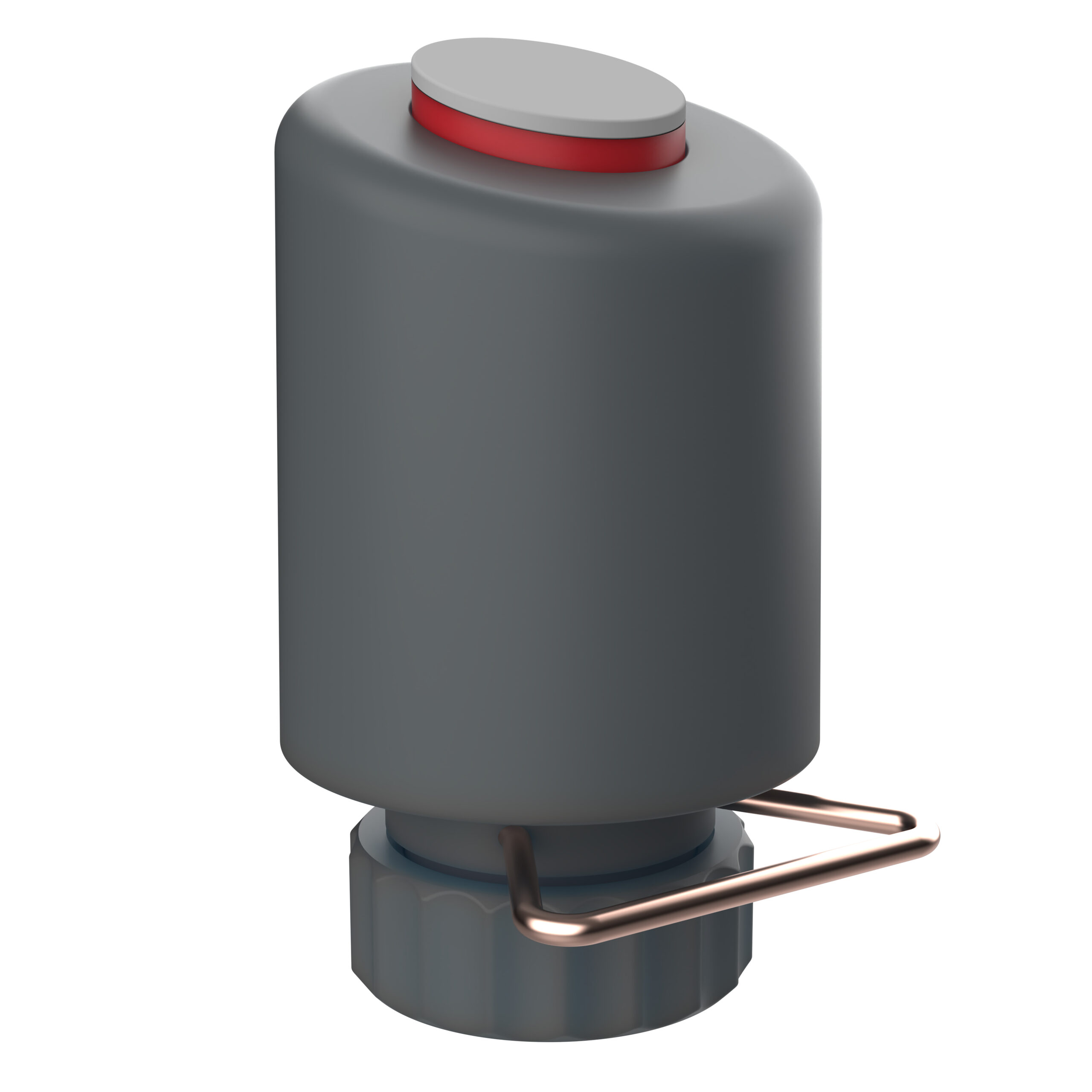

strawa Stellantrieb
S2 230 V

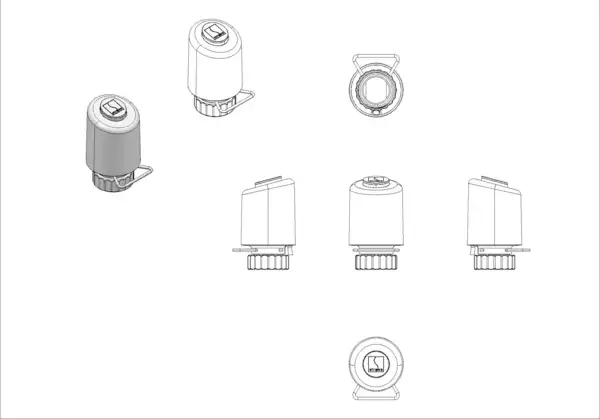

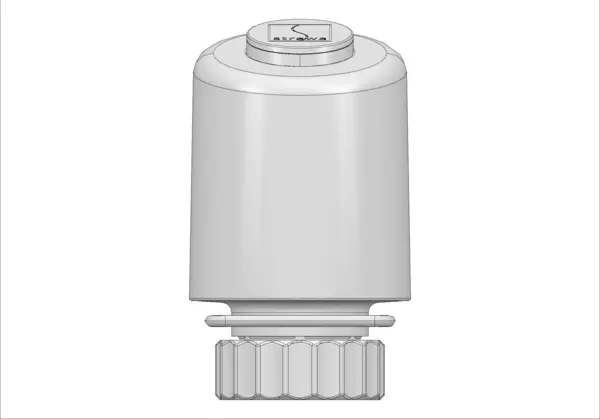

strawa Stellantrieb S2 230 V stromlos geschlossen BxHxT: 45 x 77 x 52 mm Aufnahme M30x1,5, Stromkabel 1m, First-Open-Funktion

Kategorie: Regelungs- und Elektrokomponenten Stellantriebe

Artikelnummer: 55-005276

Listenpreis: 28,10 €

Anfragen/Merken

strawa Stellantrieb S2 230 V

Zweipunktantrieb stromlos geschlossen für den Anschluss an Raumthermostate mit Zweipunkt-Ausgang für Fußbodenheizungen. Ausführungen stromlos geschlossen in 230 V Betriebsspannung. Die First-Open-Funktion erleichtert die Montage des Stellantriebes, da er währenddessen keinerlei Kraft auf das Thermostatventil ausübt. Nach erfolgter Montage wird die Sicherung gezogen, wodurch der Stellantrieb einsatzbereit ist. Der Stellantrieb ist mit einer Rundum-Funktionsanzeige ausgestattet. Er verfügt über ein elektrisch beheiztes überhubsicheres Ausdehnungssystem. Die Stellkraft ist im Schließbereich auf Thermostatventilunterteile mit weichdichtenden Ventiltellern angepasst. Der Stellantrieb ist wartungsfrei und arbeitet geräuschlos.

Anwendung:
Der thermische Stellantrieb ist einsetzbar zur Temperatur- und / oder zeitbezogenen 2-Punkt-Regelung, besonders bei Flächenheizung und -kühlung in Wohnungen, Büros, Schulen und Hotels.

Funktion:
Die Rundum-Stellungsanzeige ermöglicht eine einfache Funktionsprüfung an Heizkreis-verteilern, welche mit diesem Stellantrieb ausgestattet sind. Beim Anlegen der Betriebs-spannung wird das Ausdehnungssystem des Stellantriebes beheizt. Nach Ablauf der Totzeit erfolgt der gleichmäßige Öffnungsvorgang.
Bei Spannungsunterbrechung schließt der Stellantrieb nach Ablauf der Totzeit durch Abkühlung des Ausdehnungssystems.

Technische Daten:
Ausführungsvariante: stromlos geschlossen (NC)
Aufnahmegewinde: M30 x 1,5
First open Funktion: ja
Funktionsanzeige: Rundum-Funktionsanzeige
Betriebsspannung: 230 V (AC)
Einschaltstrom: < 250 mA (230 V)
Dauerbetriebsleistung: 2 W
Schließmaß: 10,7 mm
Stellweg: > 4,0 mm
Stellkraft: 110 N +15/-5 %
Öffnungs- und Schließzeit: < 300 s (230 V)
Medientemperatur: 0 bis 100 °C
Lagertemperatur: -25 bis 60 °C
Umgebungstemperatur: 0 bis 50 °C
Schutzgrad/Schutzklasse: IP 54 / Schutzklasse II
Überspannungsfestigkeit: nach EN 60730-1 mindestens 2,5 kV
Anschlussleitung: 2-Leiter, flexibel, schwarz, 1 m mit Aderendhülsen
Anschlussquerschnitt: 2 x 0,5 mm²
Einbaulage: senkrecht, waagerecht und über Kopf
Gewicht: 110 g
Gehäusematerial: Kunststoff PP, anthrazit

strawa Stellantrieb S2 230 V

Zweipunktantrieb stromlos geschlossen für den Anschluss an Raumthermostate mit Zweipunkt-Ausgang für Fußbodenheizungen. Ausführungen stromlos geschlossen in 230 V Betriebsspannung. Die First-Open-Funktion erleichtert die Montage des Stellantriebes, da er währenddessen keinerlei Kraft auf das Thermostatventil ausübt. Nach erfolgter Montage wird die Sicherung gezogen, wodurch der Stellantrieb einsatzbereit ist. Der Stellantrieb ist mit einer Rundum-Funktionsanzeige ausgestattet. Er verfügt über ein elektrisch beheiztes überhubsicheres Ausdehnungssystem. Die Stellkraft ist im Schließbereich auf Thermostatventilunterteile mit weichdichtenden Ventiltellern angepasst. Der Stellantrieb ist wartungsfrei und arbeitet geräuschlos.

Anwendung:
Der thermische Stellantrieb ist einsetzbar zur Temperatur- und / oder zeitbezogenen 2-Punkt-Regelung, besonders bei Flächenheizung und -kühlung in Wohnungen, Büros, Schulen und Hotels.

Funktion:
Die Rundum-Stellungsanzeige ermöglicht eine einfache Funktionsprüfung an Heizkreis-verteilern, welche mit diesem Stellantrieb ausgestattet sind. Beim Anlegen der Betriebs-spannung wird das Ausdehnungssystem des Stellantriebes beheizt. Nach Ablauf der Totzeit erfolgt der gleichmäßige Öffnungsvorgang.
Bei Spannungsunterbrechung schließt der Stellantrieb nach Ablauf der Totzeit durch Abkühlung des Ausdehnungssystems.

Technische Daten:
Ausführungsvariante: stromlos geschlossen (NC)
Aufnahmegewinde: M30 x 1,5
First open Funktion: ja
Funktionsanzeige: Rundum-Funktionsanzeige
Betriebsspannung: 230 V (AC)
Einschaltstrom: < 250 mA (230 V)
Dauerbetriebsleistung: 2 W
Schließmaß: 10,7 mm
Stellweg: > 4,0 mm
Stellkraft: 110 N +15/-5 %
Öffnungs- und Schließzeit: < 300 s (230 V)
Medientemperatur: 0 bis 100 °C
Lagertemperatur: -25 bis 60 °C
Umgebungstemperatur: 0 bis 50 °C
Schutzgrad/Schutzklasse: IP 54 / Schutzklasse II
Überspannungsfestigkeit: nach EN 60730-1 mindestens 2,5 kV
Anschlussleitung: 2-Leiter, flexibel, schwarz, 1 m mit Aderendhülsen
Anschlussquerschnitt: 2 x 0,5 mm²
Einbaulage: senkrecht, waagerecht und über Kopf
Gewicht: 110 g
Gehäusematerial: Kunststoff PP, anthrazit

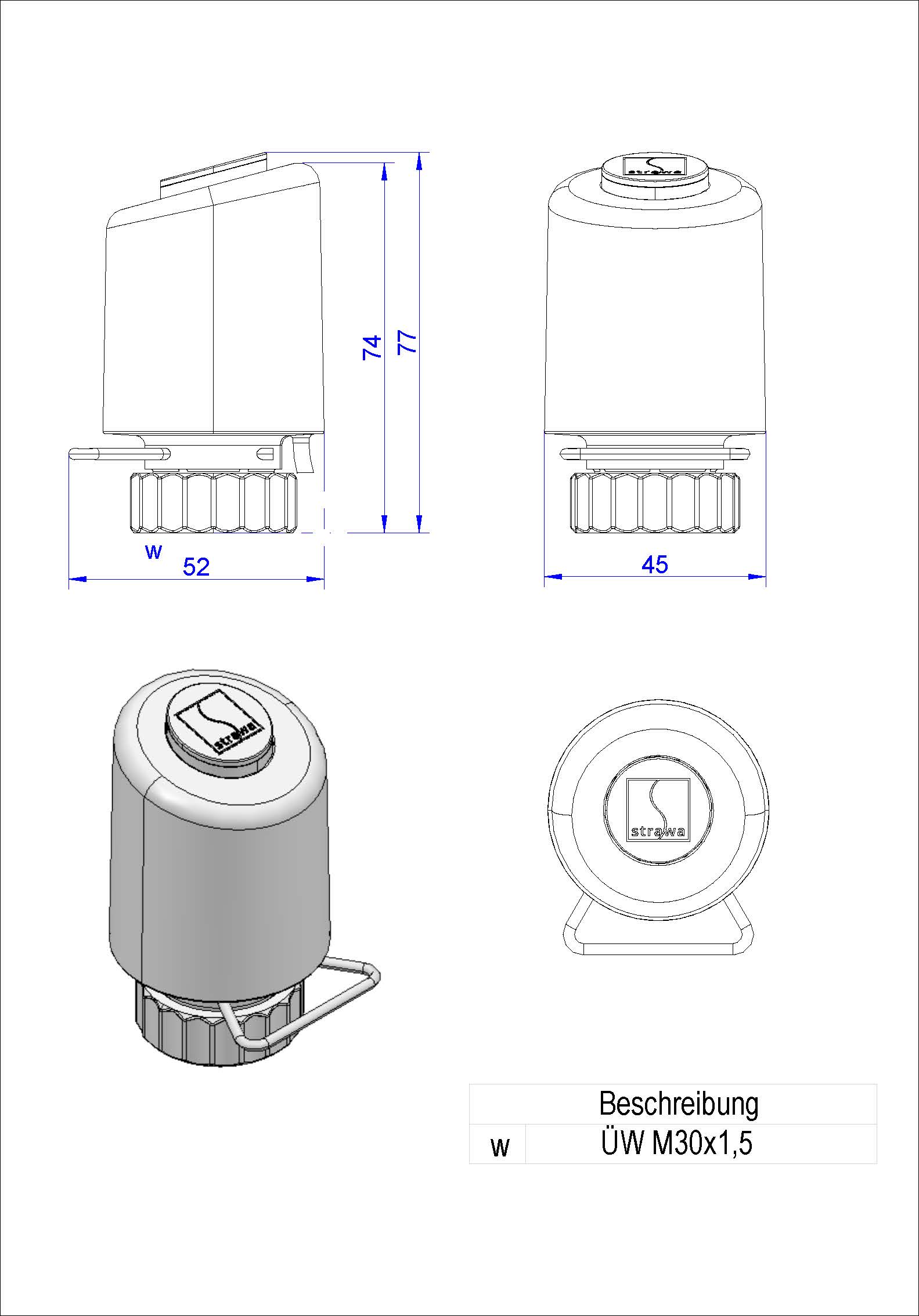

Abmessung (Breite x Höhe x Tiefe): 45 x 77 x 52 mm
Gewicht: 0,11 kg
EAN: 4061323159543
Warennummer: 90321020
Artikelnummer: 55-005276
Warengruppe: 55
URL: https://www.strawa.com/produkt/55-005276

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 444 Niederspannungsinstallationsanlagen
Leistungsbereich STLB-Bau (2021-04) 070 Gebäudeautomation
