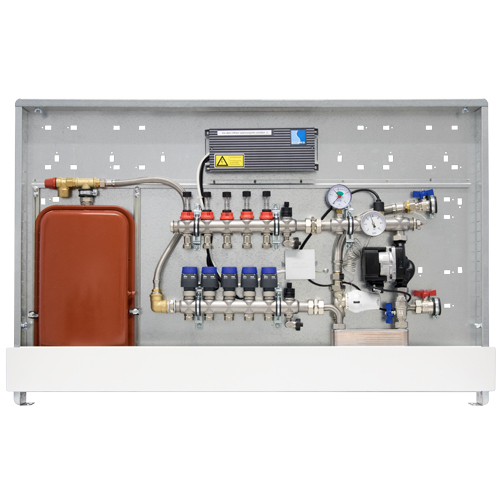

strawa Comfort-Regelstation
FBR-S10-63-H-C69-E 2 Hkr.
strawa Comfort-Regelstation FBR-S10-63-H-C69-E 2 Hkr. BxHxT: 1025 x 760 x 110 mm Systemtr. m. Festwert 20-50°C+Pumpe, horz. AG o. WMZ, Verteiler mit DFA 0-3 l/min + THV M30x1,5, vorm. Stellantr.+Klemml.+Vorverdr., Comfort-UP-Schrank m. Frontbl. RAL 9016
Artikelnummer: 5502105302
Listenpreis: 1.965,40 €
strawa Comfort-Regelstation FBR-S10-63-H-C69-E 2 Hkr.
im Comfort-UP-Schrank 110-150 mm
/produktgruppe/im-comfort-up-schrank-110-150-mm-21
5502105302
Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext
strawa Comfort-Regelstation FBR-S10-63-H-C69-E 2 Hkr.
1. Beschreibung:Regelstation für Flächenheizung mit Systemtrennung und Festwertregelung 20-50 ° C, im Unterputzschrank montierte Regelgruppe mit Umwälzpumpe, Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), horizontale Anschlussgarnitur ohne Wärmezählerverrohrung, vormontierte und vorverdrahtete Stellantriebe auf vormontierter Klemmleiste
2. Technische Daten:
- ausreichend für ca. 120 m² beheizte Fläche, abhängig vom Wärmebedarf
- max. Volumenstrom: 2,14 m³/h
- max. Wärmeleistung: 10 kW
- max. Betriebsdruck primär: 10 bar
- max. Betriebsdruck sekundär: 2,5 bar
- max. Betriebstemperatur primär: 90 °C
- max. Betriebstemperatur sekundär: 50 °C
- mindestens erforderlicher Differenzdruck primär: 200 mbar
3. Bauteile:
3.1 Systemtrennung:
- Primär- (Hochtemperaturkreis) und Sekundärkreis (Niedertemperaturkreis der Flächenheizung) sind voneinander durch Plattenwärmeübertrager getrennt
- kupfergelöteter Plattenwärmeübertrager
- Manometer 0-4 bar im Vorlaufbalken des Sekundärkreises montiert
- Sicherheitsventil DN 15 2,5 bar und Membranausdehnungsgefäß (MAG) über Panzerschlauch am Rücklaufbalken montiert, Position des MAG links neben dem Verteiler
3.2 Regelgruppe:
- Regelventil mit Tauchfühler einstellbar von 20-50 ° C
- Temperaturbegrenzer voreingestellt auf 60 ° C
- Beimischung aus Sekundärkreislauf über Regulierventil
- Thermometer 20-60 ° C
- Pumpe Wilo Para 15-130/6-43/SC-12
- Rückschlagventil im Sekundärkreis
3.3 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Einzelwandhalter
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.4 Anschlussgarnitur:
- 2 Stück Kugelhahn DN 20
3.5 Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm
- höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
3.6 Antriebe:
- strawatherm Stellantriebe 230 V
- stromlos geschlossen
- mit Re-Open-Funktion
3.7 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- rechts oder optional links, horizontal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Die Festwertregelstation mit Systemtrennung ist für Flächenheizungen geeignet. Die Systemtrennung dient der Trennung der Medien von Primär- und Sekundärkreis und ist geeignet den Sekundärkreis von sauerstoffreichen oder druckerhöhten Primärsystemen zu trennen. Auch in Systemen mit Frostgefahr kann die Systemtrennung eingesetzt werden. Hydraulisch wird die Station am Durchflussanzeiger der Heizkreise manuell abgeglichen. Im Comfort-Unterputzschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 110-150 mm ist eine Systemtrennung mit Plattenwärmetauscher bis 10 kW und eine Festwertregelgruppe mit integrierten Festwertregelkopf 20-50°C und geregelter Pumpe verbaut. Ein Edelstahlverteiler mit absperrbaren und regulierbaren Durchflussanzeigern 0-3 l/min im Vorlaufbalken und Thermostatventileinsätzen (M30x1,5) im Rücklaufbalken ist schallentkoppelt montiert. Auf der Sekundärseite ist zusätzlich ein Sicherheitsventil 2,5 bar und ein Membranausdehnungsgefäß verbaut. Es sind auf jedem Heizkreis Stellantriebe 230 V mit Re-Open-Funktion montiert, diese sind auf der montierten strawalogiX RT-STA Klemmleiste vorverdrahtet. Über ein Wählrad in der Klemmleiste kann bauseits jeder Stellantrieb dem Raumthermostat zugeordnet werden. Eine horizontale Anschlussgarnitur ohne Wärmezählervorbereitung ist montiert.
strawa Comfort-Regelstation FBR-S10-63-H-C69-E 2 Hkr.
1. Beschreibung:
Regelstation für Flächenheizung mit Systemtrennung und Festwertregelung 20-50 ° C, im Unterputzschrank montierte Regelgruppe mit Umwälzpumpe, Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), horizontale Anschlussgarnitur ohne Wärmezählerverrohrung, vormontierte und vorverdrahtete Stellantriebe auf vormontierter Klemmleiste
2. Technische Daten:
- ausreichend für ca. 120 m² beheizte Fläche, abhängig vom Wärmebedarf
- max. Volumenstrom: 2,14 m³/h
- max. Wärmeleistung: 10 kW
- max. Betriebsdruck primär: 10 bar
- max. Betriebsdruck sekundär: 2,5 bar
- max. Betriebstemperatur primär: 90 °C
- max. Betriebstemperatur sekundär: 50 °C
- mindestens erforderlicher Differenzdruck primär: 200 mbar
3. Bauteile:
3.1 Systemtrennung:
- Primär- (Hochtemperaturkreis) und Sekundärkreis (Niedertemperaturkreis der Flächenheizung) sind voneinander durch Plattenwärmeübertrager getrennt
- kupfergelöteter Plattenwärmeübertrager
- Manometer 0-4 bar im Vorlaufbalken des Sekundärkreises montiert
- Sicherheitsventil DN 15 2,5 bar und Membranausdehnungsgefäß (MAG) über Panzerschlauch am Rücklaufbalken montiert, Position des MAG links neben dem Verteiler
3.2 Regelgruppe:
- Regelventil mit Tauchfühler einstellbar von 20-50 ° C
- Temperaturbegrenzer voreingestellt auf 60 ° C
- Beimischung aus Sekundärkreislauf über Regulierventil
- Thermometer 20-60 ° C
- Pumpe Wilo Para 15-130/6-43/SC-12
- Rückschlagventil im Sekundärkreis
3.3 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Einzelwandhalter
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.4 Anschlussgarnitur:
- 2 Stück Kugelhahn DN 20
3.5 Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm
- höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
3.6 Antriebe:
- strawatherm Stellantriebe 230 V
- stromlos geschlossen
- mit Re-Open-Funktion
3.7 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- rechts oder optional links, horizontal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Abmessung (Breite x Höhe x Tiefe): 1050 x 775 x 122 mm
Gewicht: 31,781 kg
EAN: 4061323086047
Warennummer: 84198998
Artikelnummer: 5502105302
Warengruppe: 550
URL: https://www.strawa.com/produkt/5502105302
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Comfort-Regelstation
FBR-S10-63-H-C69-E 2 Hkr.
BxHxT: 1025 x 760 x 110 mm
Systemtrennung 10 kW mit
Festwertregelung 20-50 Grad Celsius und
Pumpe Wilo Para 15-130/6-43/SC-12,
horizontale Anschlussgarnitur ohne
Wärmezählerverohrung, Verteiler mit
Durchflussanzeiger 0-3 l/min im
Vorlaufbalken und
Thermostatventileinsatz M30x1,5 im
Rücklaufbalken, mit vormontierten
Stellantrieben und Klemmleiste mit
Vorverdrahtung,
Comfort-Unterputz-Schrank mit
Frontblende RAL 9016
EAN: 4061323086047
Artikelnummer: 5502105302
Warengruppe: 550
Warennummer: 84198998
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323086047
Listenpreis1.965,40 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84198998
Standardversand (Tage)4
Elektrische BestandteileJa
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)1050
Höhe (mm)775
Tiefe (mm)122
Gewicht (kg)32,063
Verpackungsabmessungen
Breite (mm)785
Höhe (mm)165
Tiefe (mm)1070
Gewicht (kg)34,113
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Nein
Werkstoff rostfreier Stahl
Position primärer Anschluss rechts
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) -
Max. Heizleistung (bei Primär dT = 20K) 8,4 kW
Mediumtemperatur (Dauerbetrieb) 30 - 80 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 10 bar
Mit Mischventil Ja
Erweiterbar Nein
Max. Anzahl zusätzlicher Heizkreise 0
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Ja
Mit Rückschlagklappe Nein
Mit Umwälzpumpe Ja
Art der Pumpe (interne Pumpe) AC
Druckstufe Artikel PN 10
Mit Regler Nein
Hydraulischer Abgleich statisch
Volumenstrommessung analog
Mit Thermometer Ja
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Ja
Mit Manometer Ja
Mit Füll-/Entleerungshahn Ja
Anzahl der Gruppen sekundär 2
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung 0 - 180 l/h
Mit thermischem Stellantrieb Ja
Hublänge Antrieb 4 mm
Mit Keramikventil Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 1025 mm
Höhe 760 mm
Tiefe 110 mm
Mit Umbau Ja
