strawa Comfort-Regelstation
FBR-S10-63-V-W1-WMZ-C69 6 Hkr.

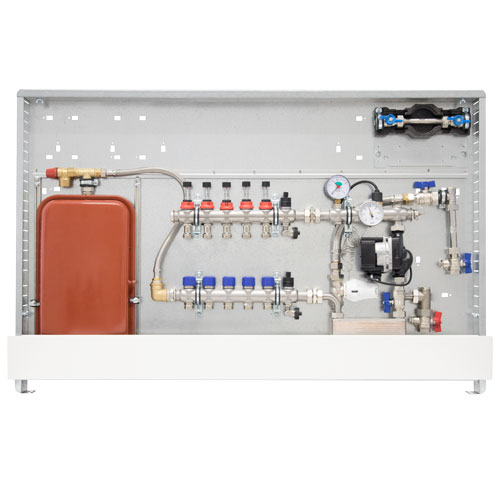

strawa Comfort-Regelstation FBR-S10-63-V-W1-WMZ-C69 6 Hkr. BxHxT: 1475 x 760 x 110 mm Systemtr. m. Festwert 20-50°C+Pumpe, vert. AG m. WMZ, Verteiler mit DFA 0-3 l/min + THV M30x1,5, WZ-TW kalt, Comfort-UP-Schrank m. Frontbl. RAL 9016
Artikelnummer: 5502401306
Listenpreis: 2.207,50 €
strawa Comfort-Regelstation FBR-S10-63-V-W1-WMZ-C69 6 Hkr.
im Comfort-UP-Schrank 110-150 mm
/produktgruppe/im-comfort-up-schrank-110-150-mm-23
5502401306
Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa Comfort-Regelstation FBR-S10-63-V-W1-WMZ-C69 6 Hkr.
1. Beschreibung:Regelstation für Flächenheizung mit Systemtrennung und Festwertregelung 20-50 ° C, im Unterputzschrank montierte Regelgruppe mit Umwälzpumpe, Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), vertikale Anschlussgarnitur mit Wärmezählerverrohrung und Wasserzählereinbaustrecke für Trinkwasser kalt, Platzhaltung Klemmleiste und Stellantriebe
2. Technische Daten:
- ausreichend für ca. 120 m² beheizte Fläche, abhängig vom Wärmebedarf
- max. Volumenstrom: 2,14 m³/h
- max. Wärmeleistung: 10 kW
- max. Betriebsdruck primär: 10 bar
- max. Betriebsdruck sekundär: 2,5 bar
- max. Betriebstemperatur primär: 90 °C
- max. Betriebstemperatur sekundär: 50 °C
- mindestens erforderlicher Differenzdruck primär: 200 mbar
3. Bauteile:
3.1 Systemtrennung:
- Primär- (Hochtemperaturkreis) und Sekundärkreis (Niedertemperaturkreis der Flächenheizung) sind voneinander durch Plattenwärmeübertrager getrennt
- kupfergelöteter Plattenwärmeübertrager
- Manometer 0-4 bar im Vorlaufbalken des Sekundärkreises montiert
- Sicherheitsventil DN 15 2,5 bar und Membranausdehnungsgefäß (MAG) über Panzerschlauch am Rücklaufbalken montiert, Position des MAG links neben dem Verteiler
3.2 Regelgruppe:
- Regelventil mit Tauchfühler einstellbar von 20-50 ° C
- Temperaturbegrenzer voreingestellt auf 60 ° C
- Beimischung aus Sekundärkreislauf über Regulierventil
- Thermometer 20-60 ° C
- Pumpe Wilo Para 15-130/6-43/SC-12
- Rückschlagventil im Sekundärkreis
3.3 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Einzelwandhalter
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.4 Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück im Rücklauf
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
3.5 Wasserzählereinbaustrecke:
- W1 für Trinkwasser kalt
- 2 Stück DVGW-Kugelhahn DN 20
- 1 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung
3.6 Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm
- höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- rechts oder optional links, vertikal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
4.3 Trinkwasser-Anschluss:
- Anschluss horizontal mit 3/4"IG
4.4 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Die Festwertregelstation mit Systemtrennung ist für Flächenheizungen geeignet. Die Systemtrennung dient der Trennung der Medien von Primär- und Sekundärkreis und ist geeignet den Sekundärkreis von sauerstoffreichen oder druckerhöhten Primärsystemen zu trennen. Auch in Systemen mit Frostgefahr kann die Systemtrennung eingesetzt werden. Hydraulisch wird die Station am Durchflussanzeiger der Heizkreise manuell abgeglichen. Im Comfort-Unterputzschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 110-150 mm ist eine Systemtrennung mit Plattenwärmetauscher bis 10 kW und eine Festwertregelgruppe mit integrierten Festwertregelkopf 20-50°C und geregelter Pumpe verbaut. Ein Edelstahlverteiler mit absperrbaren und regulierbaren Durchflussanzeigern 0-3 l/min im Vorlaufbalken und Thermostatventileinsätzen (M30x1,5) im Rücklaufbalken ist schallentkoppelt montiert. Auf der Sekundärseite ist zusätzlich ein Sicherheitsventil 2,5 bar und ein Membranausdehnungsgefäß verbaut. Eine vertikale Anschlussgarnitur mit Wärmezählervorbereitung 3/4" Länge 110 mm und Fühleranschluss 5-5,2 M10x1 im Vor- und Rücklaufkugelhahn ist montiert. Zusätzlich müssen Stellantriebe und Klemmleiste bauseits nachgerüstet werden. In der Station ist eine Wasserzählervorbereitung 3/4" AG Länge 110 mm mit Absperrungen für kaltes Trinkwasser montiert.
Für die Funktion der Station müssen Stellantriebe montiert werden.
strawa Comfort-Regelstation FBR-S10-63-V-W1-WMZ-C69 6 Hkr.
1. Beschreibung:
Regelstation für Flächenheizung mit Systemtrennung und Festwertregelung 20-50 ° C, im Unterputzschrank montierte Regelgruppe mit Umwälzpumpe, Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), vertikale Anschlussgarnitur mit Wärmezählerverrohrung und Wasserzählereinbaustrecke für Trinkwasser kalt, Platzhaltung Klemmleiste und Stellantriebe
2. Technische Daten:
- ausreichend für ca. 120 m² beheizte Fläche, abhängig vom Wärmebedarf
- max. Volumenstrom: 2,14 m³/h
- max. Wärmeleistung: 10 kW
- max. Betriebsdruck primär: 10 bar
- max. Betriebsdruck sekundär: 2,5 bar
- max. Betriebstemperatur primär: 90 °C
- max. Betriebstemperatur sekundär: 50 °C
- mindestens erforderlicher Differenzdruck primär: 200 mbar
3. Bauteile:
3.1 Systemtrennung:
- Primär- (Hochtemperaturkreis) und Sekundärkreis (Niedertemperaturkreis der Flächenheizung) sind voneinander durch Plattenwärmeübertrager getrennt
- kupfergelöteter Plattenwärmeübertrager
- Manometer 0-4 bar im Vorlaufbalken des Sekundärkreises montiert
- Sicherheitsventil DN 15 2,5 bar und Membranausdehnungsgefäß (MAG) über Panzerschlauch am Rücklaufbalken montiert, Position des MAG links neben dem Verteiler
3.2 Regelgruppe:
- Regelventil mit Tauchfühler einstellbar von 20-50 ° C
- Temperaturbegrenzer voreingestellt auf 60 ° C
- Beimischung aus Sekundärkreislauf über Regulierventil
- Thermometer 20-60 ° C
- Pumpe Wilo Para 15-130/6-43/SC-12
- Rückschlagventil im Sekundärkreis
3.3 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Einzelwandhalter
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.4 Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück im Rücklauf
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
3.5 Wasserzählereinbaustrecke:
- W1 für Trinkwasser kalt
- 2 Stück DVGW-Kugelhahn DN 20
- 1 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung
3.6 Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm
- höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- rechts oder optional links, vertikal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
4.3 Trinkwasser-Anschluss:
- Anschluss horizontal mit 3/4"IG
4.4 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Abmessung (Breite x Höhe x Tiefe): 1500 x 775 x 122 mm
Gewicht: 39,969 kg
EAN: 4061323086412
Warennummer: 84198998
Artikelnummer: 5502401306
Warengruppe: 550
URL: https://www.strawa.com/produkt/5502401306
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Comfort-Regelstation
FBR-S10-63-V-W1-WMZ-C69 6 Hkr.
BxHxT: 1475 x 760 x 110 mm
Systemtrennung 10 kW mit
Festwertregelung 20-50 Grad Celsius und
Pumpe Wilo Para 15-130/6-43/SC-12,
vertikale Anschlussgarnitur mit
Wärmezählerverohrung, Verteiler mit
Durchflussanzeiger 0-3 l/min im
Vorlaufbalken und
Thermostatventileinsatz M30x1,5 im
Rücklaufbalken, Wasserzählerstrecke
Trinkwasser kalt,
Comfort-Unterputz-Schrank mit
Frontblende RAL 9016
EAN: 4061323086412
Artikelnummer: 5502401306
Warengruppe: 550
Warennummer: 84198998
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323086412
Listenpreis2.207,50 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84198998
Standardversand (Tage)4
Elektrische BestandteileJa
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)1500
Höhe (mm)775
Tiefe (mm)122
Gewicht (kg)39,616
Verpackungsabmessungen
Breite (mm)785
Höhe (mm)165
Tiefe (mm)1520
Gewicht (kg)43,096
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Nein
Werkstoff rostfreier Stahl
Position primärer Anschluss unten
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) -
Max. Heizleistung (bei Primär dT = 20K) 25,1 kW
Mediumtemperatur (Dauerbetrieb) 30 - 80 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 10 bar
Mit Mischventil Ja
Erweiterbar Nein
Max. Anzahl zusätzlicher Heizkreise 0
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Ja
Mit Rückschlagklappe Nein
Mit Umwälzpumpe Ja
Art der Pumpe (interne Pumpe) AC
Druckstufe Artikel PN 10
Mit Regler Nein
Hydraulischer Abgleich statisch
Volumenstrommessung analog
Mit Thermometer Ja
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Ja
Mit Manometer Ja
Mit Füll-/Entleerungshahn Ja
Anzahl der Gruppen sekundär 6
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung 0 - 180 l/h
Mit thermischem Stellantrieb Nein
Hublänge Antrieb 4 mm
Mit Keramikventil Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 1475 mm
Höhe 760 mm
Tiefe 110 mm
Mit Umbau Ja
