strawa Anschlussgarnitur
e-class AG 3/4" V-WMZ-F2-DP20

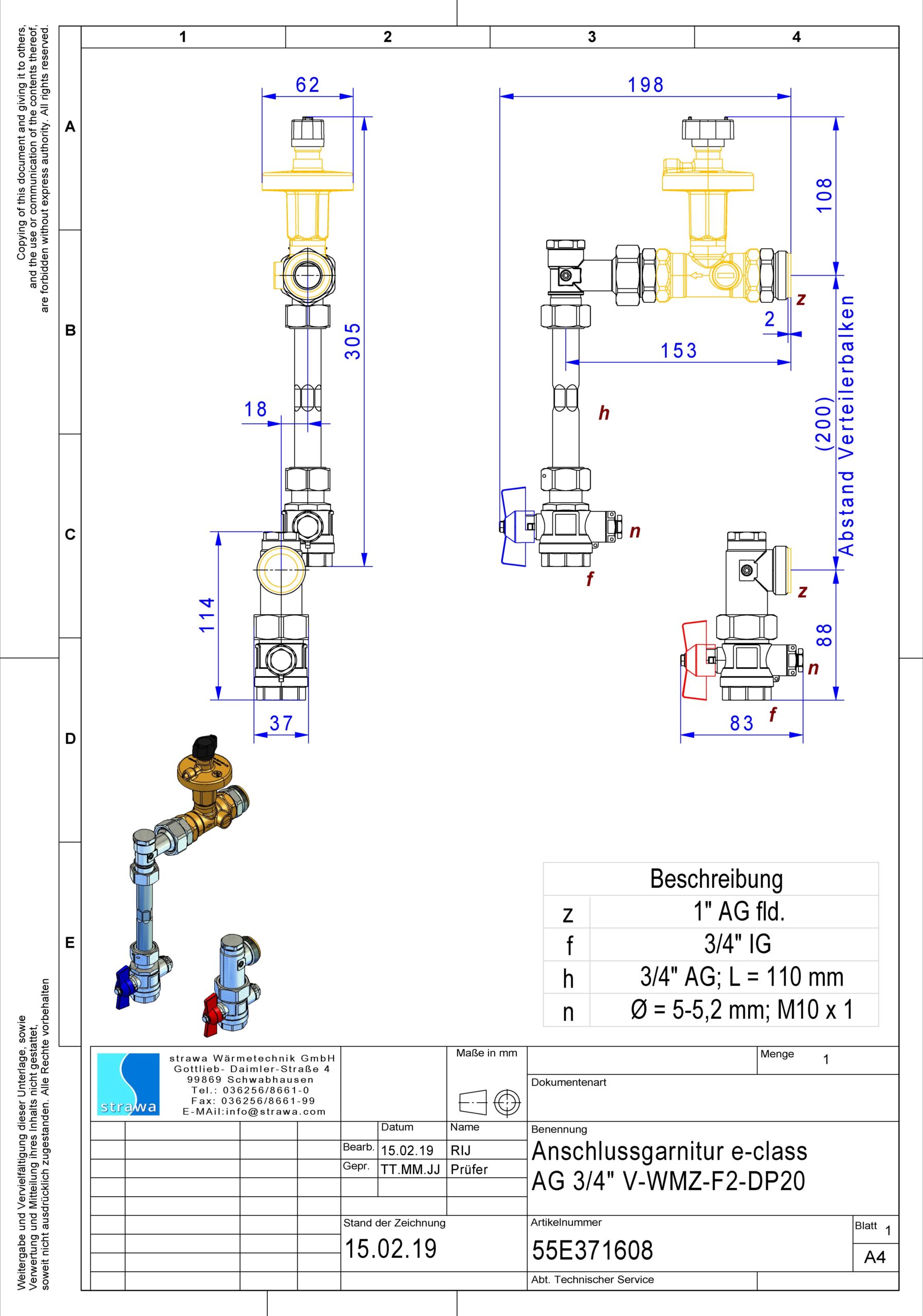

strawa Anschlussgarnitur e-class AG 3/4" V-WMZ-F2-DP20 BxHxT: 198 x 396 x 67 mm m WMZ u Stopfen, Primäranschl. vertikal, m Distanzstück 3/4" 110mm, 3/4" KH m Fühlereinbaustück 5-5,2mm M10x1 im VL u RL , Differenzdr.reg. Ballorex DP DN20 50-250 mbar im RL

Kategorie: Anschlussverteiler Anschlussgarnituren mit Wärmezählerverrohrung Primärabgänge vertikal

Artikelnummer: 55E371608

Listenpreis: 290,40 €

Anfragen/Merken

Beschreibung

Technische Daten

Downloads

Zubehör

Beschreibung

Vermarktungstext

Ausschreibungstext

Langtext

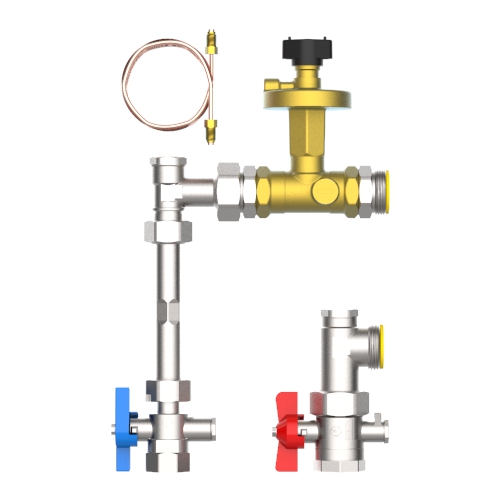

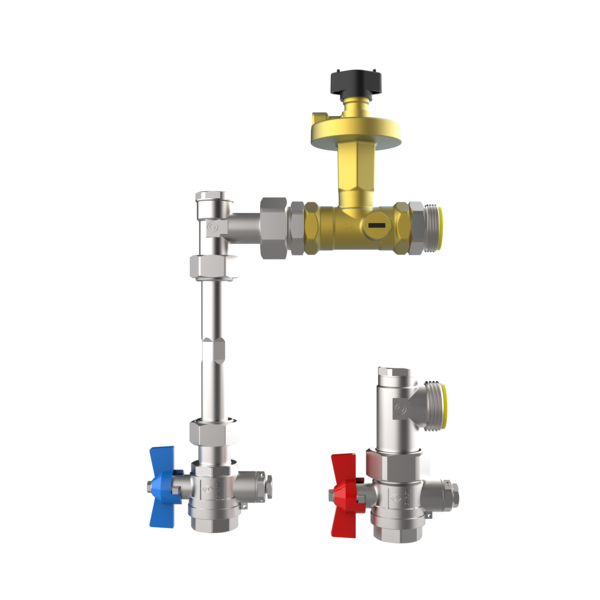

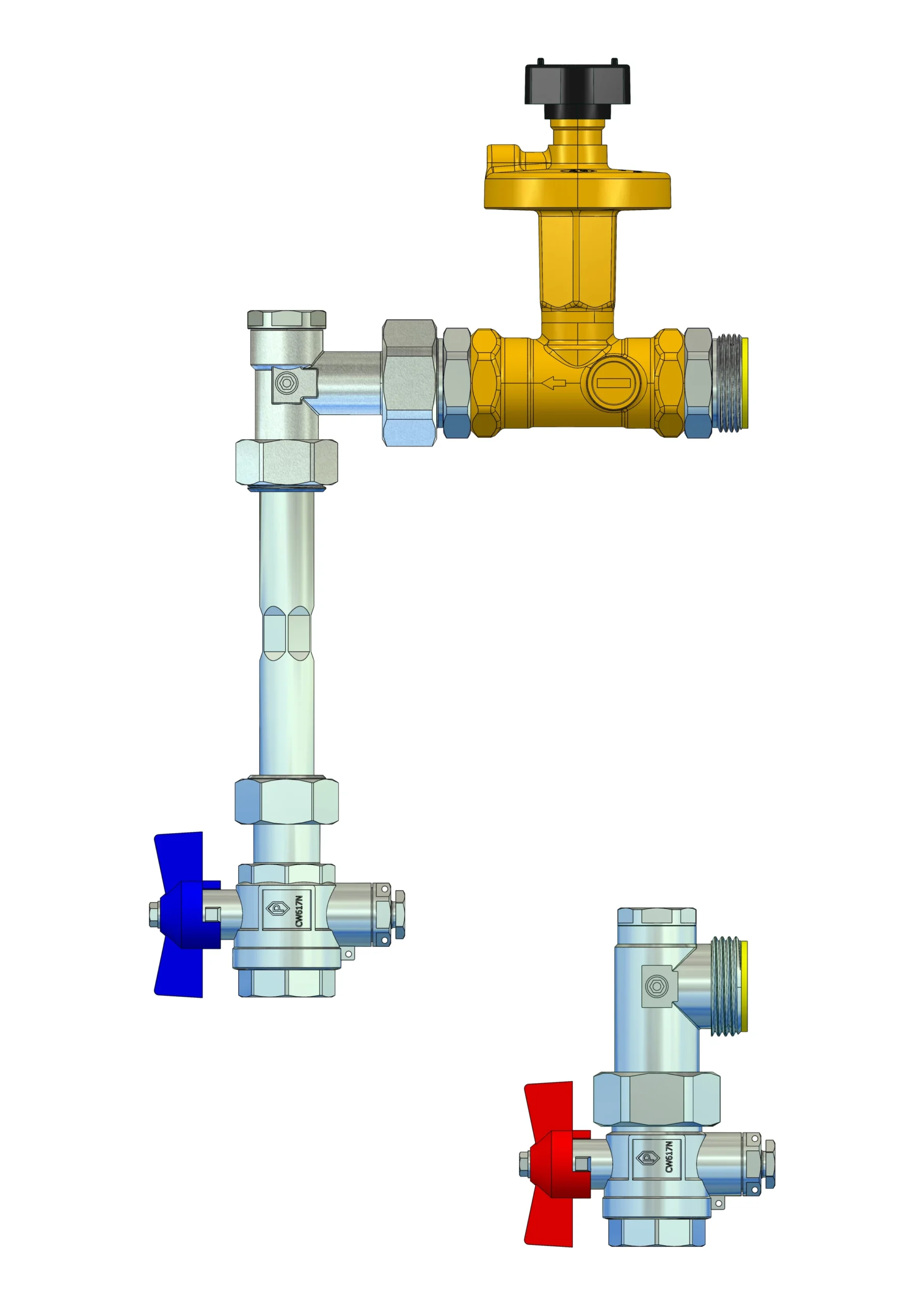

strawa Anschlussgarnitur e-class AG 3/4" V-WMZ-F2-DP20

Anschlussgarnitur für Flächenheizungs- und Heizkörper-Anschlussverteiler mit Wärmezählerverrohrung,
mit Differenzdruckregler für den hydraulischen Abgleich vor dem Heizungsverteiler,
für den vertikalen Primäranschluss
Bauteile:
- 90° Winkelanschlussstücken 3/4" mit 1/2" Stopfen im Vor- und Rücklauf
- Differenzdruckventil Ballorex Delta DN20 Differenzdruck 5-25 kPa, Kvs 2,5 im Rücklauf
- Kugelhahn 3/4" mit Fühleranschluss für direkteintauchende Fühler (D= 5-5,2 mm, M10x1-IG) im Vorlauf und Rücklauf
- Material: Press-Messing CW617N
- Wärmezählerdistanzrohr 3/4" AG Länge 110 mm aus Edelstahl 1.4301
- Flachdichtungen Centelen WS 3825
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 80° C
- max. Volumenstrom: 2,14 m³/h
- Primäranschluss: 3/4"IG
- Sekundäranschluss: 1'' AG fld.
lose im Schutzkarton verpackt

Anschlussgarnitur mit Wärmezählerverrohrung, bestehend aus Vor- und Rücklaufkugelhahn mit Fühlereinbaustück 5-5,2 mm M10x1, Differenzdruckregler Ballorex Delta DN20, Differenzdruck einstellbar von 50-250 mbar im Rücklauf montiert, Wärmezählerdistanzstück und Winkelanschlusstücken mit Stopfen, für den vertikalen Primäranschluss von Flächenheizungs- und Heizkörper-Anschlussverteilern.

strawa Anschlussgarnitur e-class AG 3/4" V-WMZ-F2-DP20

Anschlussgarnitur für Flächenheizungs- und Heizkörper-Anschlussverteiler mit Wärmezählerverrohrung,
mit Differenzdruckregler für den hydraulischen Abgleich vor dem Heizungsverteiler,
für den vertikalen Primäranschluss
Bauteile:
- 90° Winkelanschlussstücken 3/4" mit 1/2" Stopfen im Vor- und Rücklauf
- Differenzdruckventil Ballorex Delta DN20 Differenzdruck 5-25 kPa, Kvs 2,5 im Rücklauf
- Kugelhahn 3/4" mit Fühleranschluss für direkteintauchende Fühler (D= 5-5,2 mm, M10x1-IG) im Vorlauf und Rücklauf
- Material: Press-Messing CW617N
- Wärmezählerdistanzrohr 3/4" AG Länge 110 mm aus Edelstahl 1.4301
- Flachdichtungen Centelen WS 3825
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 80° C
- max. Volumenstrom: 2,14 m³/h
- Primäranschluss: 3/4"IG
- Sekundäranschluss: 1'' AG fld.
lose im Schutzkarton verpackt

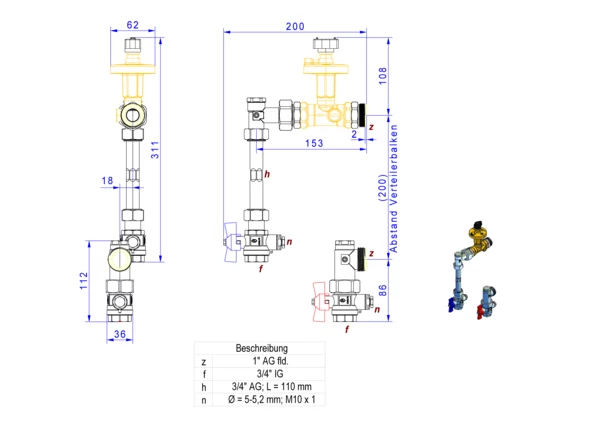

Abmessung (Breite x Höhe x Tiefe): 198 x 396 x 67 mm
Gewicht: 1,932 kg
EAN: 4061323121915
Warennummer: 84818081
Artikelnummer: 55E371608
Warengruppe: 55
URL: https://www.strawa.com/produkt/55E371608

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Anschlussgarnitur
e-class AG 3/4" V-WMZ-F2-DP20
BxHxT: 198 x 396 x 67 mm
m Wärmezählerverrohrung u Stopfen,
Primäranschl. vertikal, m Distanzstück
3/4" 110mm, 3/4" Kugelhahn m
Fühlereinbaustück 5-5,2mm M10x1 im
Vorlauf und Rücklauf,
Differenzdruckregler Ballorex Delta DN20
50-250 mbar im Rücklauf

EAN: 4061323121915
Artikelnummer: 55E371608
Warengruppe: 55
Warennummer: 84818081

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
