strawa Anschlussgarnitur
e-class AG 3/4" V-WMZ-F2-VSB20

strawa Anschlussgarnitur e-class AG 3/4" V-WMZ-F2-VSB20 BxHxT: 200 x 314 x 59 mm m WMZ u Stopfen, Primäranschl. vertikal, m Distanzstück 3/4" 110mm, 3/4" KH m Fühlereinbaustück 5-5,2mm M10x1 im VL u RL , Volumenstrombegrenzer Autofow DN20 0,2-1,6m³/h im RL

Kategorie: Anschlussverteiler Anschlussgarnituren mit Wärmezählerverrohrung Primärabgänge vertikal

Artikelnummer: 55E391608

Listenpreis: 375,70 €

Anfragen/Merken

strawa Anschlussgarnitur e-class AG 3/4" V-WMZ-F2-VSB20

Anschlussgarnitur für Flächenheizungs- und Heizkörper-Anschlussverteiler mit Wärmezählerverrohrung,
mit Volumenstrombegrenzer für den hydraulischen Abgleich vor dem Heizungsverteiler,
für den vertikalen Primäranschluss
Bauteile:
- 90° Winkelanschlussstücken 3/4" mit 1/2" Stopfen im Vor- und Rücklauf
- Volumenstrombegrenzer Autoflow DN20 , Volumenstrombereich von 0,2 bis 1,6 m³/h im Rücklauf
Hinweis: bei der Bestellung muss die Durchflussmenge unbedingt mit angegeben werden!
- Kugelhahn 3/4" mit Fühleranschluss für direkteintauchende Fühler (D= 5-5,2 mm, M10x1-IG) im Vorlauf und Rücklauf
- zweiter Kugelhahn 3/4" im Rücklauf
- Material: Press-Messing CW617N
- Wärmezählerdistanzrohr 1" AG Länge 130 mm aus Edelstahl 1.4301
- Flachdichtungen Centelen WS 3825
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 80° C
- max. Volumenstrom: 2,14 m³/h
- Primäranschluss: 3/4"IG
- Sekundäranschluss: 1'' AG fld.
lose im Schutzkarton verpackt

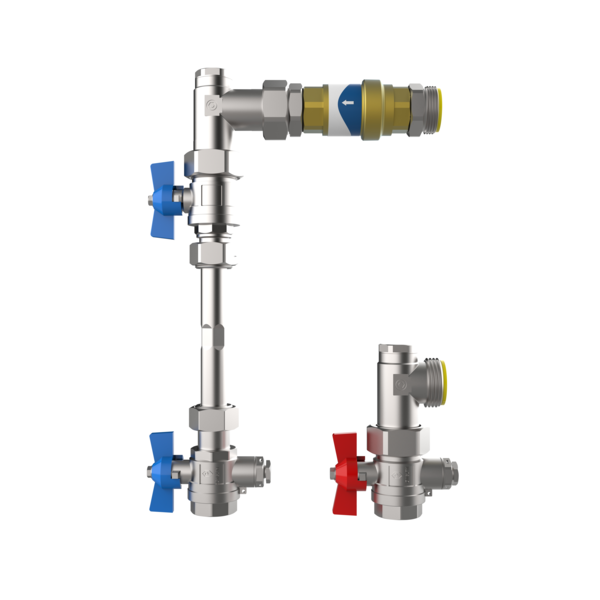

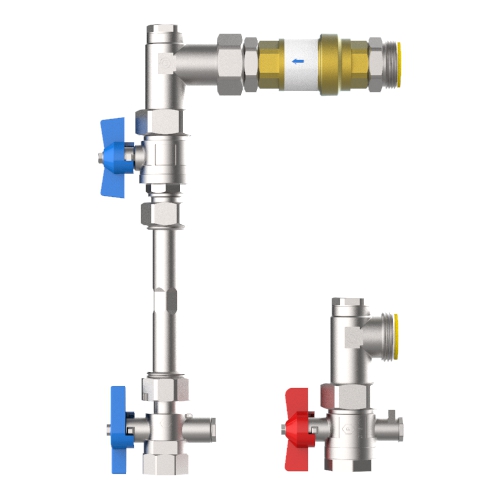

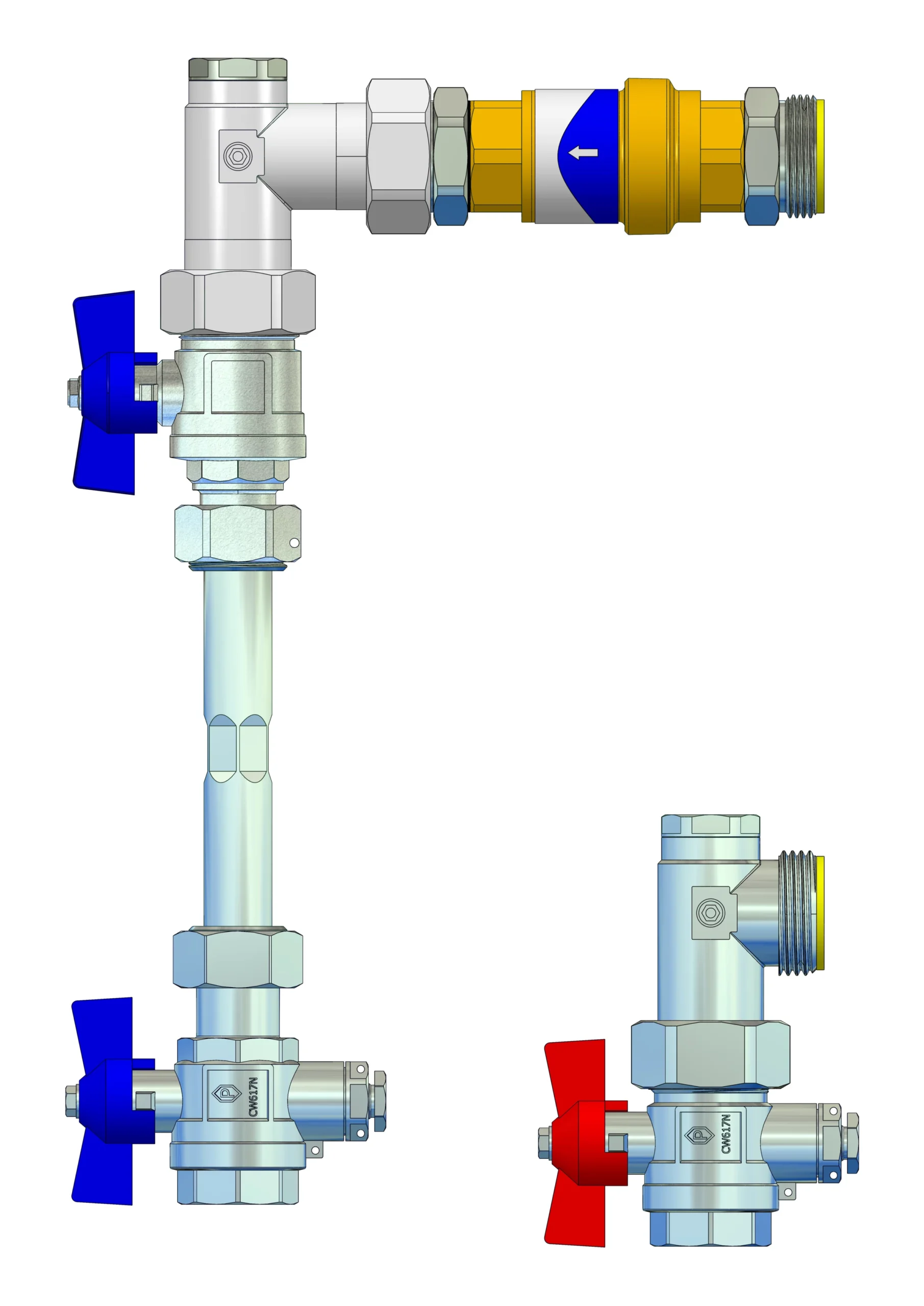

Anschlussgarnitur mit Wärmezählerverrohrung, bestehend aus Vor- und Rücklaufkugelhahn mit Fühlereinbaustück 5-5,2 mm M10x1, zweiter Rücklaufkugelhahn, Wärmezählerdistanzstück und Winkelanschlusstücken mit Stopfen, für den vertikalen Primäranschluss von Flächenheizungs- und Heizkörper-Anschlussverteilern. Zusätzlich ist im Rücklauf ein Volumenstrombegrenzer Autoflow DN 20 Volumenstrombereich 0,2-1,6 m³/h

strawa Anschlussgarnitur e-class AG 3/4" V-WMZ-F2-VSB20

Anschlussgarnitur für Flächenheizungs- und Heizkörper-Anschlussverteiler mit Wärmezählerverrohrung,
mit Volumenstrombegrenzer für den hydraulischen Abgleich vor dem Heizungsverteiler,
für den vertikalen Primäranschluss
Bauteile:
- 90° Winkelanschlussstücken 3/4" mit 1/2" Stopfen im Vor- und Rücklauf
- Volumenstrombegrenzer Autoflow DN20 , Volumenstrombereich von 0,2 bis 1,6 m³/h im Rücklauf
Hinweis: bei der Bestellung muss die Durchflussmenge unbedingt mit angegeben werden!
- Kugelhahn 3/4" mit Fühleranschluss für direkteintauchende Fühler (D= 5-5,2 mm, M10x1-IG) im Vorlauf und Rücklauf
- zweiter Kugelhahn 3/4" im Rücklauf
- Material: Press-Messing CW617N
- Wärmezählerdistanzrohr 1" AG Länge 130 mm aus Edelstahl 1.4301
- Flachdichtungen Centelen WS 3825
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 80° C
- max. Volumenstrom: 2,14 m³/h
- Primäranschluss: 3/4"IG
- Sekundäranschluss: 1'' AG fld.
lose im Schutzkarton verpackt

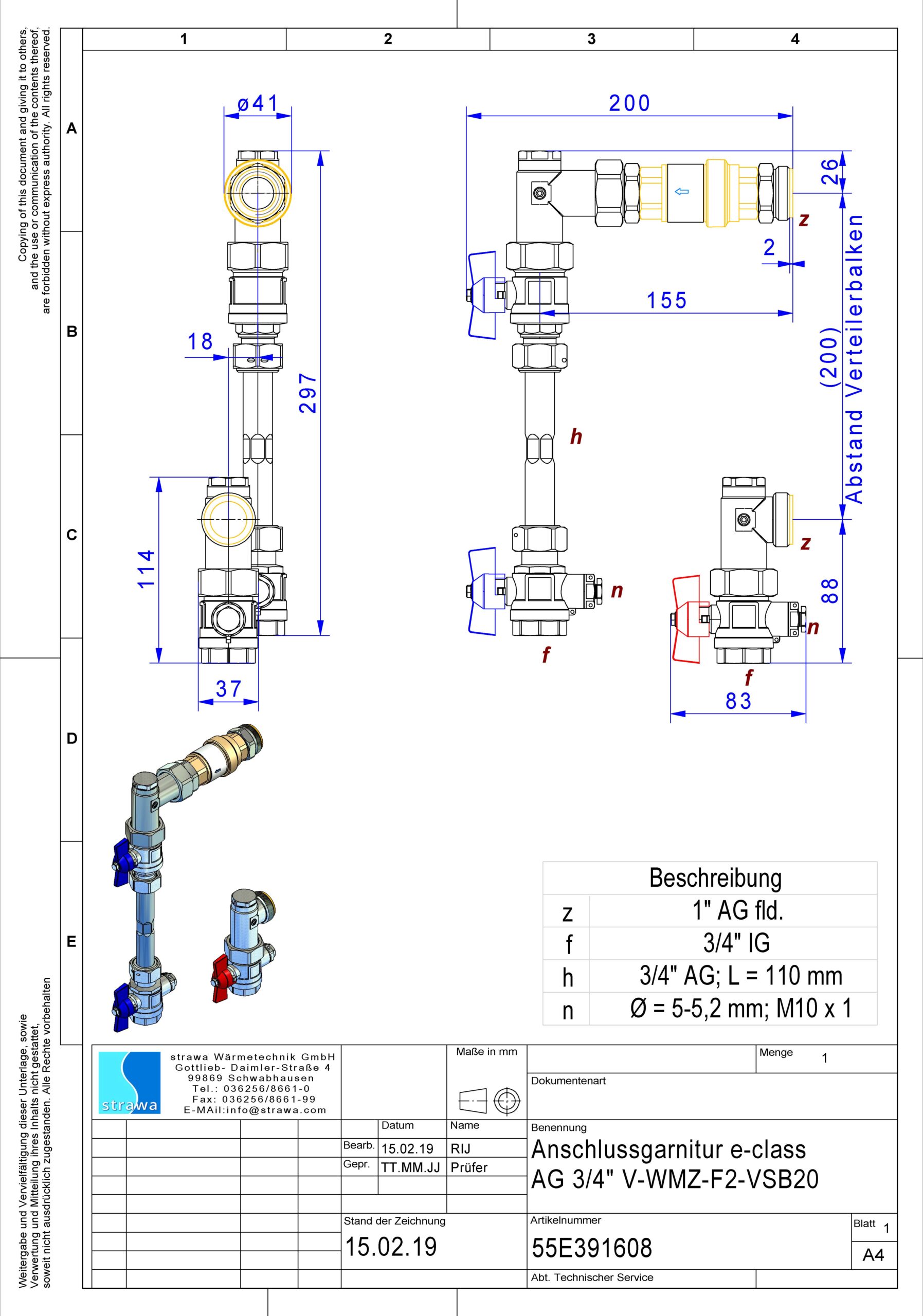

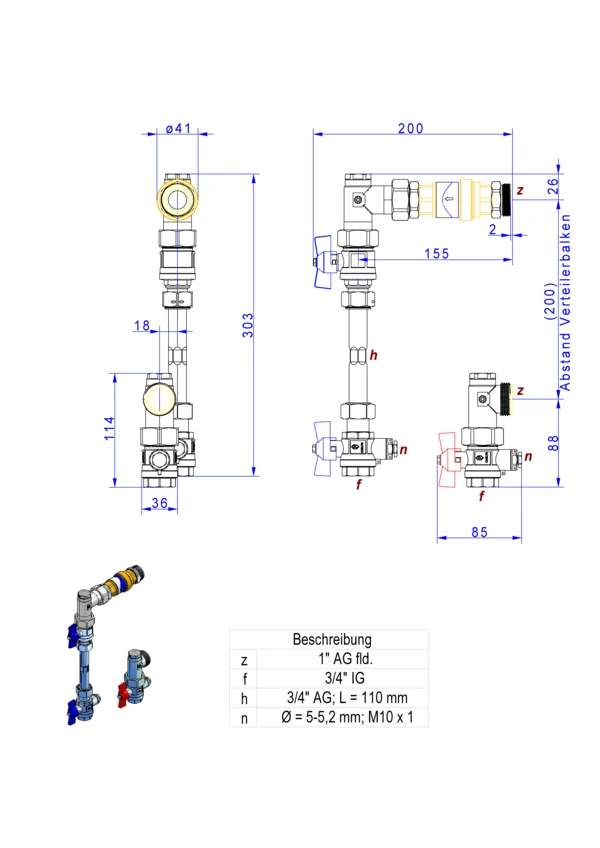

Abmessung (Breite x Höhe x Tiefe): 200 x 314 x 59 mm
Gewicht: 2,432 kg
EAN: 4061323122141
Warennummer: 84818081
Artikelnummer: 55E391608
Warengruppe: 55
URL: https://www.strawa.com/produkt/55E391608

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Anschlussgarnitur
e-class AG 3/4" V-WMZ-F2-VSB20
BxHxT: 200 x 314 x 59 mm
m Wärmezählerverrohrung u Stopfen,
Primäranschl. vertikal, m Distanzstück
3/4" 110mm, 3/4" Kugelhahn m
Fühlereinbaustück 5-5,2mm M10x1 im
Vorlauf und Rücklauf,
Volumenstrombegrenzer Autofow DN20
0,2-1,6m3/h im Rücklauf

EAN: 4061323122141
Artikelnummer: 55E391608
Warengruppe: 55
Warennummer: 84818081

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
