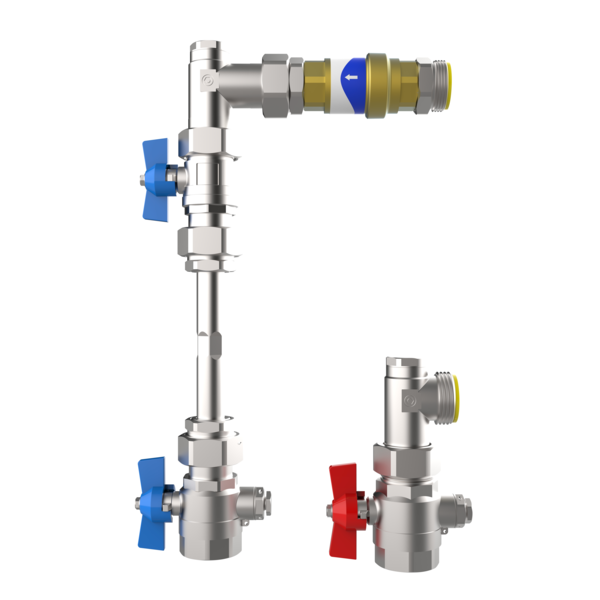

strawa Anschlussgarnitur
e-class AG 1" V-WMZ-2F-VSB20 variabel

strawa Anschlussgarnitur e-class AG 1" V-WMZ-2F-VSB20 variabel BxHxT: 200 x 329 x 62 mm m WMZ u. Stopfen, Primäransch. vertikal., var. Distanzstück 3/4"/1" 110/130mm, 1" KH m Fühlereinbaustück 5-5,2mm M10x1 im VL u RL , Autofow DN20 0,2-1,6m³/h im RL

Kategorie: Anschlussverteiler Anschlussgarnituren mit Wärmezählerverrohrung Primärabgänge vertikal

Artikelnummer: 55E392608

Listenpreis: 402,00 €

Anfragen/Merken

strawa Anschlussgarnitur e-class AG 1" V-WMZ-2F-VSB20 variabel

Anschlussgarnitur für Flächenheizungs- und Heizkörper-Anschlussverteiler mit variabler Wärmezählerverrohrung,
mit Volumenstrombegrenzer für den hydraulischen Abgleich vor dem Heizungsverteiler,
für den vertikalen Primäranschluss

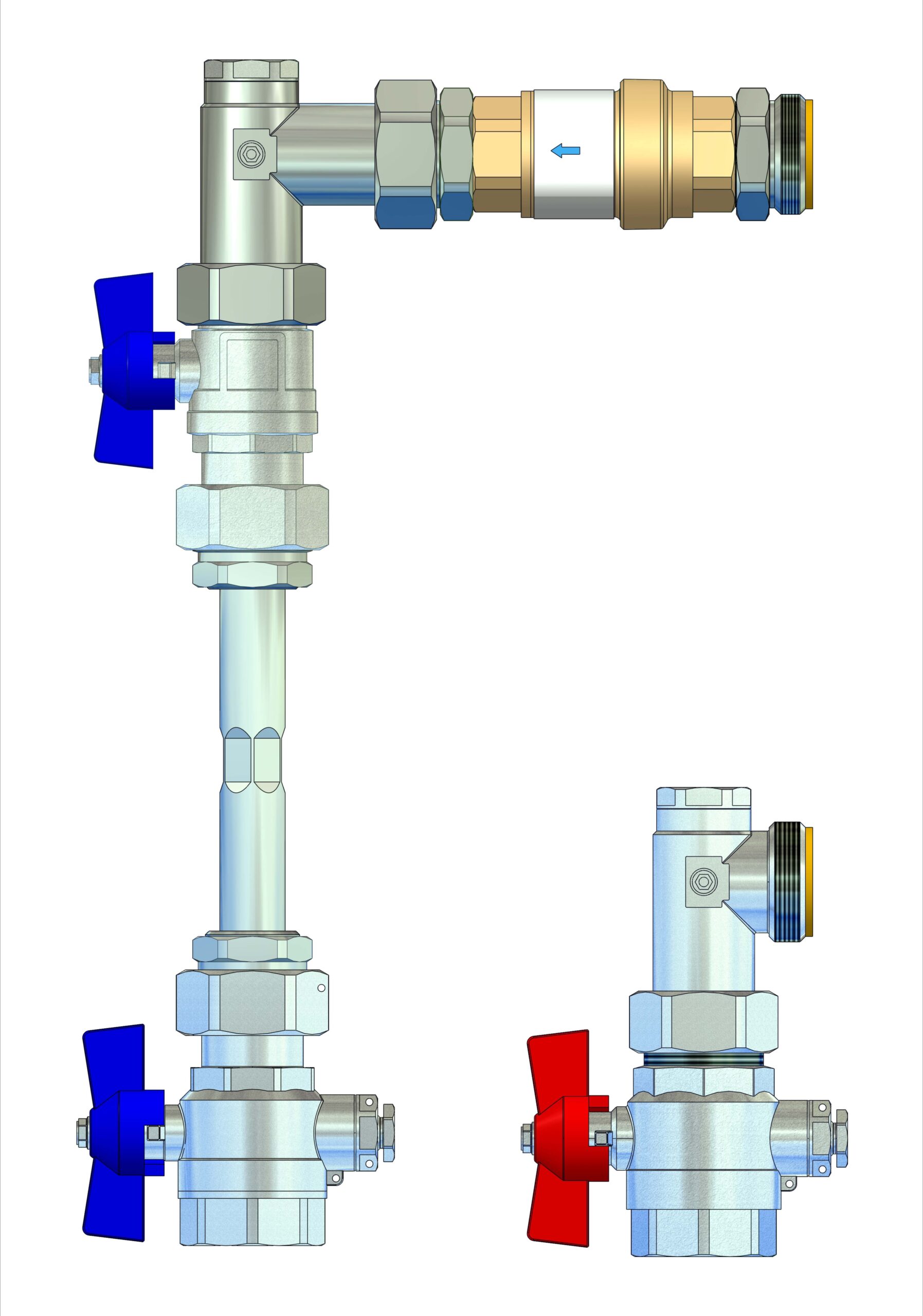

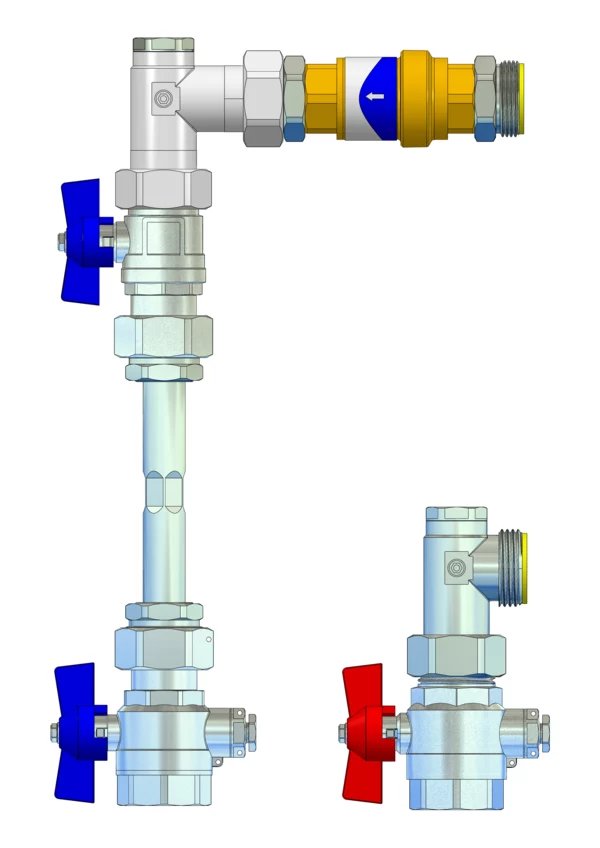

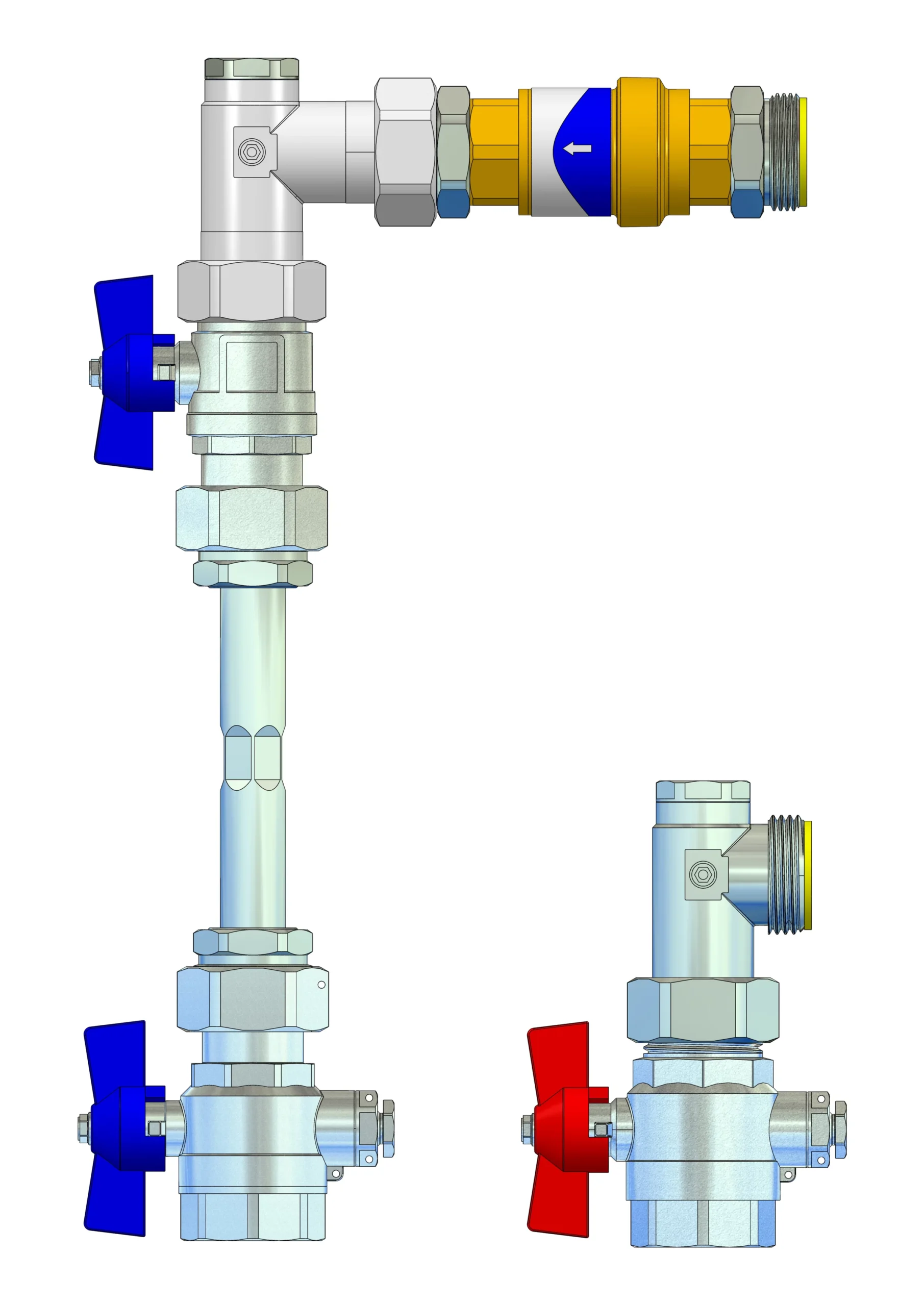

Bauteile:
- 90° Winkelanschlussstücken 1" mit 1/2" Stopfen im Vor- und Rücklauf
- Volumenstrombegrenzer Autoflow DN20 , Volumenstrombereich von 0,2 bis 1,6 m³/h im Rücklauf
Hinweis: bei der Bestellung muss die Durchflussmenge unbedingt mit angegeben werden!
- Kugelhahn 1" mit Fühleranschluss für direkteintauchende Fühler (D= 5-5,2 mm, M10x1-IG) im Vorlauf und Rücklauf
- zweiter Kugelhahn 1" im Rücklauf
- Material: Press-Messing CW617N
- variabler Wärmezählerdistanzrohr 1" AG Länge 130 mm und 3/4" AG Länge 110 mm aus Edelstahl 1.4301
- Flachdichtungen Centelen WS 3825
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 80° C
- max. Volumenstrom: 2,14 m³/h
- Primäranschluss: 1"IG
- Sekundäranschluss: 1'' AG fld.
lose im Schutzkarton verpackt

Anschlussgarnitur mit Wärmezählerverrohrung, bestehend aus Vor- und Rücklaufkugelhahn mit Fühlereinbaustück 5-5,2 mm M10x1, zweiter Rücklaufkugelhahn, variables Wärmezählerdistanzstück und Winkelanschlusstücken mit Stopfen, für den vertikalen Primäranschluss von Flächenheizungs- und Heizkörper-Anschlussverteilern. Zusätzlich ist im Rücklauf ein Volumenstrombegrenzer Autoflow DN 20 Volumenstrombereich 0,2-1,6 m³/h

strawa Anschlussgarnitur e-class AG 1" V-WMZ-2F-VSB20 variabel

Anschlussgarnitur für Flächenheizungs- und Heizkörper-Anschlussverteiler mit variabler Wärmezählerverrohrung,
mit Volumenstrombegrenzer für den hydraulischen Abgleich vor dem Heizungsverteiler,
für den vertikalen Primäranschluss
Bauteile:
- 90° Winkelanschlussstücken 1" mit 1/2" Stopfen im Vor- und Rücklauf
- Volumenstrombegrenzer Autoflow DN20 , Volumenstrombereich von 0,2 bis 1,6 m³/h im Rücklauf
Hinweis: bei der Bestellung muss die Durchflussmenge unbedingt mit angegeben werden!
- Kugelhahn 1" mit Fühleranschluss für direkteintauchende Fühler (D= 5-5,2 mm, M10x1-IG) im Vorlauf und Rücklauf
- zweiter Kugelhahn 1" im Rücklauf
- Material: Press-Messing CW617N
- variabler Wärmezählerdistanzrohr 1" AG Länge 130 mm und 3/4" AG Länge 110 mm aus Edelstahl 1.4301
- Flachdichtungen Centelen WS 3825
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 80° C
- max. Volumenstrom: 2,14 m³/h
- Primäranschluss: 1"IG
- Sekundäranschluss: 1'' AG fld.
lose im Schutzkarton verpackt

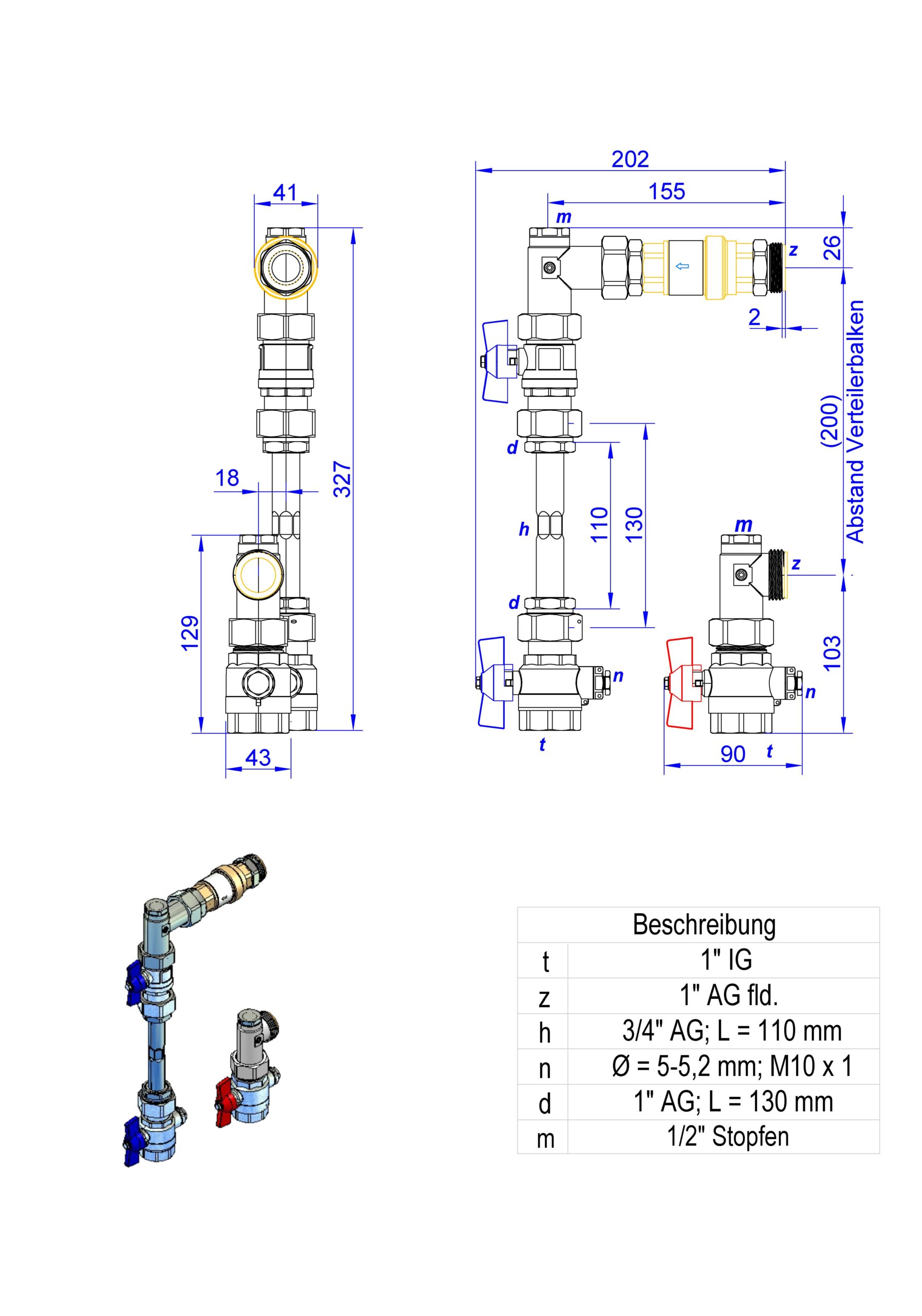

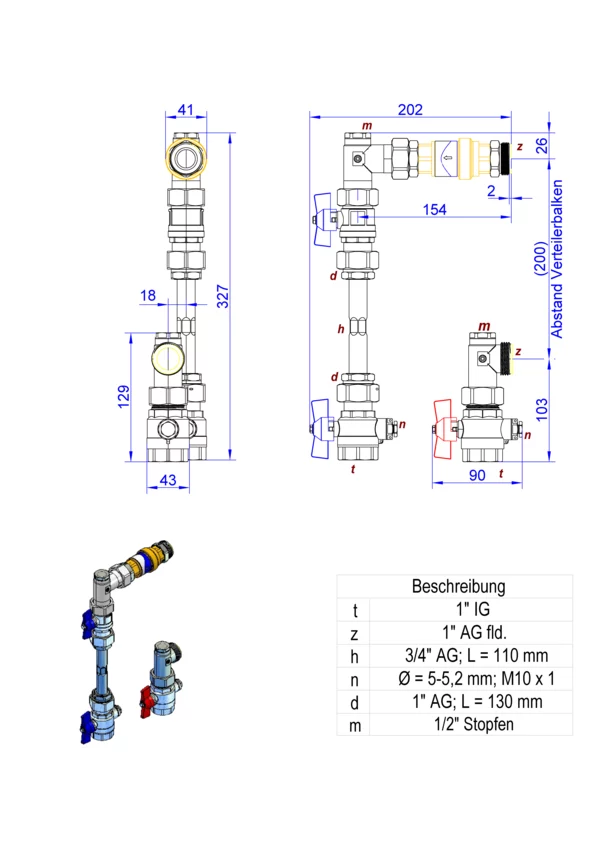

Abmessung (Breite x Höhe x Tiefe): 200 x 329 x 62 mm
Gewicht: 2,824 kg
EAN: 4061323122165
Warennummer: 84818081
Artikelnummer: 55E392608
Warengruppe: 55
URL: https://www.strawa.com/produkt/55E392608

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
