strawa Anschlussgarnitur
e-class AG 3/4" V-WMZ-F2-VSB25

strawa Anschlussgarnitur e-class AG 3/4" V-WMZ-F2-VSB25 BxHxT: 246 x 319 x 67 mm m WMZ u Stopfen, Primäranschl. verti, m Distanzstück 3/4" 110mm, 3/4" KH m Fühlereinbaustück 5-5,2mm M10x1 im VL u RL , Volumenstrombegrenzer Autofow DN25 0,5-2,75m³/h im RL

Kategorie: Anschlussverteiler Anschlussgarnituren mit Wärmezählerverrohrung Primärabgänge vertikal

Artikelnummer: 55E401608

Listenpreis: 559,80 €

Anfragen/Merken

strawa Anschlussgarnitur e-class AG 3/4" V-WMZ-F2-VSB25

Anschlussgarnitur für Flächenheizungs- und Heizkörper-Anschlussverteiler mit Wärmezählerverrohrung,
mit Volumenstrombegrenzer für den hydraulischen Abgleich vor dem Heizungsverteiler,
für den vertikalen Primäranschluss

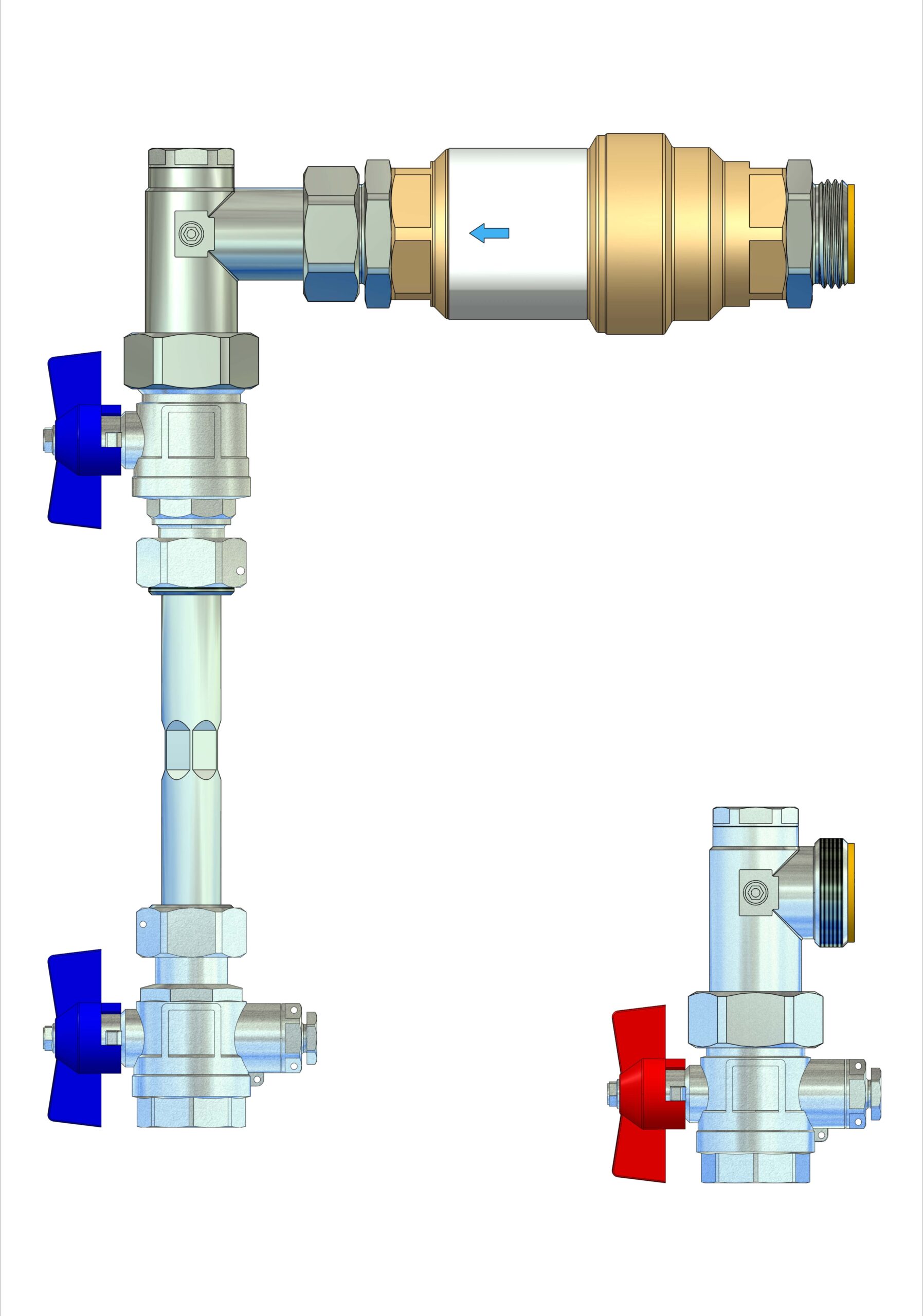

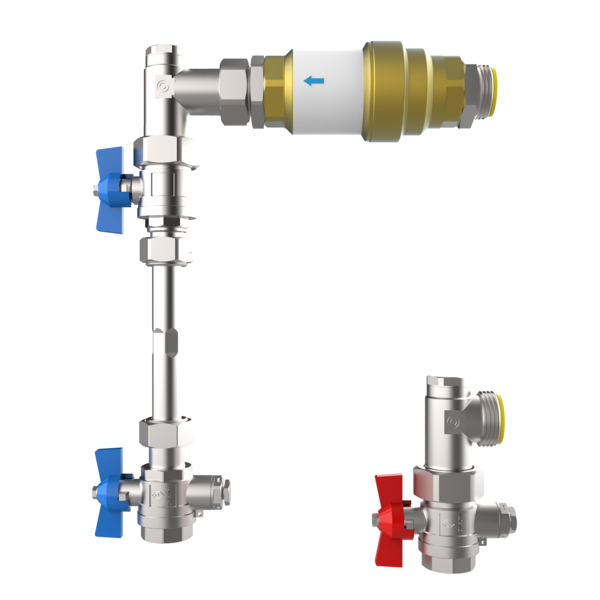

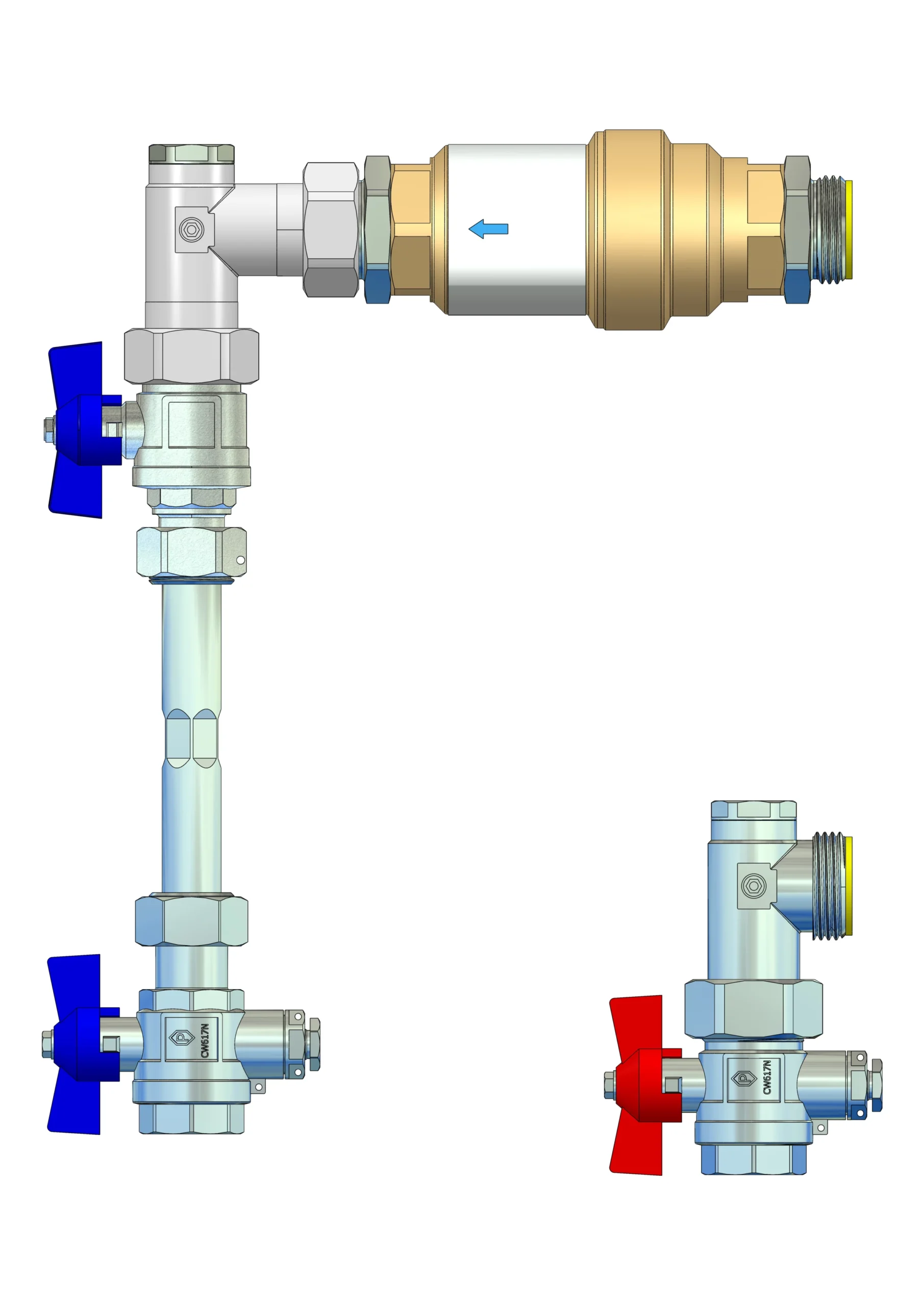

Bauteile:
- 90° Winkelanschlussstücken 3/4" mit 1/2" Stopfen im Vor- und Rücklauf
- Volumenstrombegrenzer DN25 , Volumenstrombereich von 0,5 bis 2,75 m³/h im Rücklauf
Hinweis: bei der Bestellung muss die Durchflussmenge unbedingt mit angegeben werden!
- Kugelhahn 3/4" mit Fühleranschluss für direkteintauchende Fühler (D= 5-5,2 mm, M10x1-IG) im Vorlauf und Rücklauf
- zweiter Kugelhahn 3/4" im Rücklauf
- Material: Press-Messing CW617N
- Wärmezählerdistanzrohr 1" AG Länge 130 mm aus Edelstahl 1.4301
- Flachdichtungen Centelen WS 3825
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 80° C
- max. Volumenstrom: 2,14 m³/h
- Primäranschluss: 3/4"IG
- Sekundäranschluss: 1'' AG fld.
lose im Schutzkarton verpackt

Anschlussgarnitur mit Wärmezählerverrohrung, bestehend aus Vor- und Rücklaufkugelhahn mit Fühlereinbaustück 5-5,2 mm M10x1, zweiter Rücklaufkugelhahn, Wärmezählerdistanzstück und Winkelanschlusstücken mit Stopfen, für den vertikalen Primäranschluss von Flächenheizungs- und Heizkörper-Anschlussverteilern. Zusätzlich ist im Rücklauflauf ein Volumenstrombegrenzer Autoflow DN 22 Volumenstrombereich 0,5-2,75 m³/h.

strawa Anschlussgarnitur e-class AG 3/4" V-WMZ-F2-VSB25

Anschlussgarnitur für Flächenheizungs- und Heizkörper-Anschlussverteiler mit Wärmezählerverrohrung,
mit Volumenstrombegrenzer für den hydraulischen Abgleich vor dem Heizungsverteiler,
für den vertikalen Primäranschluss
Bauteile:
- 90° Winkelanschlussstücken 3/4" mit 1/2" Stopfen im Vor- und Rücklauf
- Volumenstrombegrenzer DN25 , Volumenstrombereich von 0,5 bis 2,75 m³/h im Rücklauf
Hinweis: bei der Bestellung muss die Durchflussmenge unbedingt mit angegeben werden!
- Kugelhahn 3/4" mit Fühleranschluss für direkteintauchende Fühler (D= 5-5,2 mm, M10x1-IG) im Vorlauf und Rücklauf
- zweiter Kugelhahn 3/4" im Rücklauf
- Material: Press-Messing CW617N
- Wärmezählerdistanzrohr 1" AG Länge 130 mm aus Edelstahl 1.4301
- Flachdichtungen Centelen WS 3825
Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 80° C
- max. Volumenstrom: 2,14 m³/h
- Primäranschluss: 3/4"IG
- Sekundäranschluss: 1'' AG fld.
lose im Schutzkarton verpackt

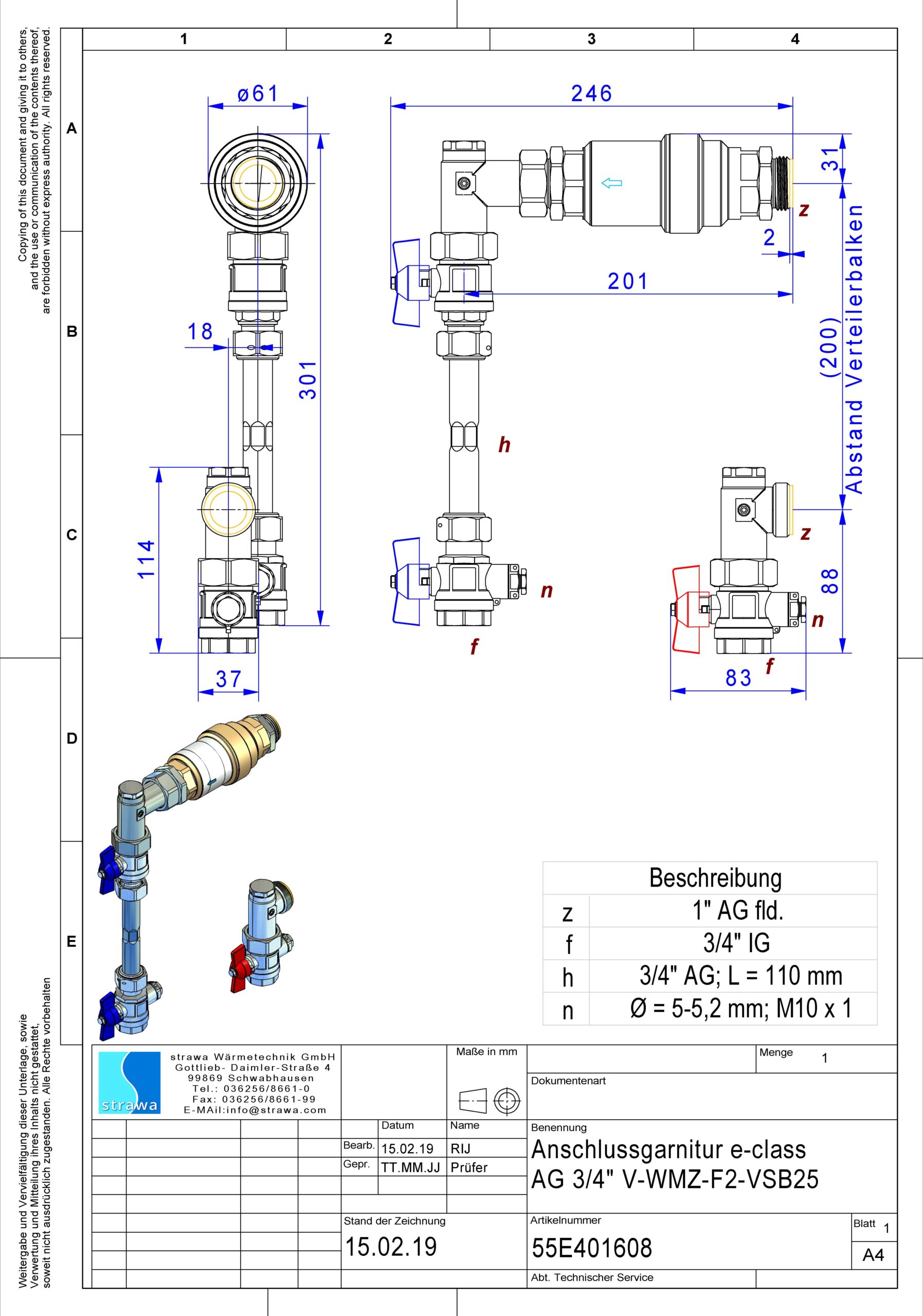

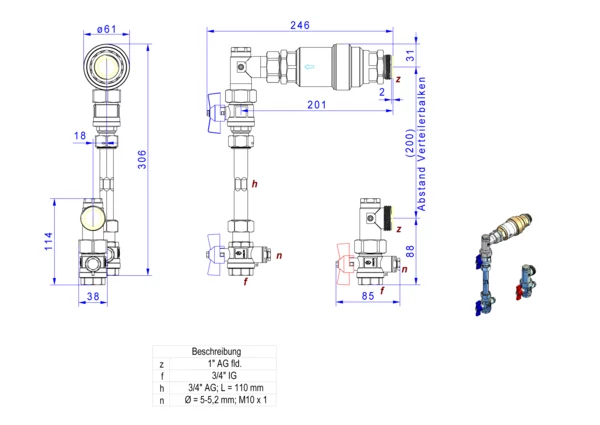

Abmessung (Breite x Höhe x Tiefe): 246 x 319 x 67 mm
Gewicht: 2,512 kg
EAN: 4061323122158
Warennummer: 84818081
Artikelnummer: 55E401608
Warengruppe: 55
URL: https://www.strawa.com/produkt/55E401608

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
