strawa FB-Anschlussstation
H 63-WMZ 8 Hkr.
strawa FB-Anschlussstation H 63-WMZ 8 Hkr. BxHxT: 725 x 710 x 110 mm vert. AG. m. WMZ, Verteiler mit DFA 0-3 l/min + THV M30x1,5, Standard-UP-Schrank mit Frontblende in RAL 9016
Artikelnummer: 56+006308
Alternativprodukt: 5202400308
Listenpreis: 692,20 €
strawa FB-Anschlussstation H 63-WMZ 8 Hkr.
im Standard-UP-Schrank 110-150 mm
/produktgruppe/im-standard-up-schrank-110-150-mm-3
56+006308
Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa FB-Anschlussstation H 63-WMZ 8 Hkr.
1. Beschreibung:Anschlussstation für Flächenheizung und -kühlung, im Unterputzschrank montierter Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), vertikale Anschlussgarnitur mit Wärmezählerverrohrung. Platzhaltung für Klemmleiste und Stellantriebe
2. Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,07 m³/h
3.Bauteile:
3.1 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.2 Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
3.3 Schrank:
- Standard-UP-Schrank 69
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- links oder optional rechts, vertikal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- vertikale Heizkreisabgänge mit 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Die Anschlussstation ist für Flächenheizungen und -kühlungen geeignet. Hydraulisch wird die Station am Durchflussanzeiger der Heizkreise manuell abgeglichen. Im Standard-Unterputzschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 110 bis 150 mm ist ein Edelstahlverteiler mit absperrbaren und regulierbaren Durchflussanzeigern 0-3 l/min im Vorlaufbalken und Thermostatventileinsätzen (M30x1,5) im Rücklaufbalken schallentkoppelt montiert.
Eine vertikale Anschlussgarnitur mit Wärmezählervorbereitung 3/4" Länge 110 mm und Fühleranschluss 5-5,2 M10x1 im Vor- und Rücklaufkugelhahn ist montiert. Zusätzlich müssen Stellantriebe und Klemmleiste bauseits nachgerüstet werden.
Für die Funktion der Station müssen Stellantriebe montiert werden.
strawa FB-Anschlussstation H 63-WMZ 8 Hkr.
1. Beschreibung:
Anschlussstation für Flächenheizung und -kühlung, im Unterputzschrank montierter Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), vertikale Anschlussgarnitur mit Wärmezählerverrohrung. Platzhaltung für Klemmleiste und Stellantriebe
2. Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,07 m³/h
3.Bauteile:
3.1 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.2 Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
3.3 Schrank:
- Standard-UP-Schrank 69
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- links oder optional rechts, vertikal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- vertikale Heizkreisabgänge mit 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Abmessung (Breite x Höhe x Tiefe): 750 x 725 x 122 mm
Gewicht: 19,181 kg
EAN: 4061323034352
Warennummer: 84198998
Artikelnummer: 56+006308
Warengruppe: 56
URL: https://www.strawa.com/produkt/56+006308
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

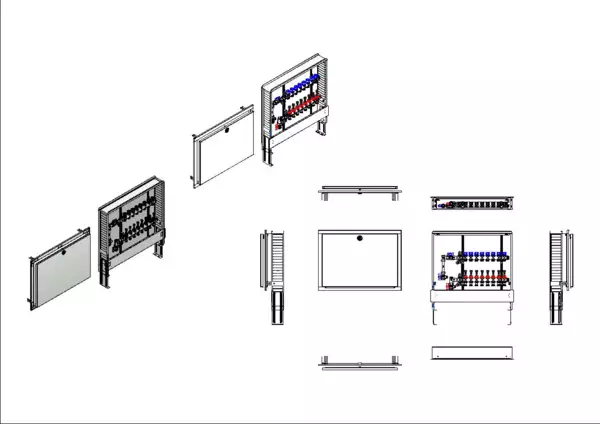

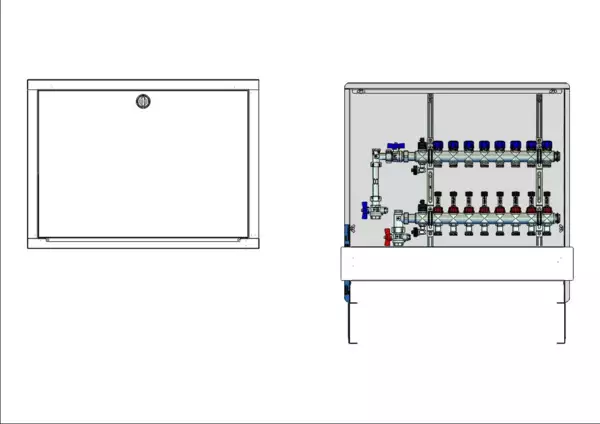

strawa FB-Anschlussstation
H 63-WMZ 8 Hkr.
BxHxT: 725 x 710 x 110 mm
vertikale Anschlussgarnitur mit
Wärmezählerverohrung, Verteiler mit
Durchflussanzeiger 0-3 l/min im
Vorlaufbalken und
Thermostatventileinsatz M30x1,5 im
Rücklaufbalken,
Standard-Unterputz-Schrank mit
Frontblende in RAL 9016
EAN: 4061323034352
Artikelnummer: 56+006308
Warengruppe: 56
Warennummer: 84198998
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323034352
Listenpreis692,20 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84198998
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)750
Höhe (mm)725
Tiefe (mm)122
Gewicht (kg)17,652
Verpackungsabmessungen
Breite (mm)770
Höhe (mm)165
Tiefe (mm)760
Gewicht (kg)19,052
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Ja
Werkstoff rostfreier Stahl
Position primärer Anschluss unten
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) 11,7 kW
Max. Heizleistung (bei Primär dT = 20K) 33,5 kW
Mediumtemperatur (Dauerbetrieb) -10 - 70 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 4 bar
Mit Mischventil Nein
Erweiterbar Nein
Max. Anzahl zusätzlicher Heizkreise 0
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Nein
Mit Rückschlagklappe Nein
Mit Umwälzpumpe Nein
Art der Pumpe (interne Pumpe) -
Druckstufe Artikel PN 4
Mit Regler Nein
Hydraulischer Abgleich statisch
Volumenstrommessung analog
Mit Thermometer Nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Ja
Mit Manometer Nein
Mit Füll-/Entleerungshahn Ja
Anzahl der Gruppen sekundär 8
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung 0 - 180 l/h
Mit thermischem Stellantrieb Nein
Hublänge Antrieb 4 mm
Mit Keramikventil Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 725 mm
Höhe 710 mm
Tiefe 110 mm
Mit Umbau Ja
